适配C-F级发动机的LAG II型航模火箭结构

这款航模火箭的结构设计，核心围绕小型固体火箭发动机的适配性展开，箭体主体采用等直径圆柱构型，在保证内部发动机安装空间的前提下，尽可能降低飞行过程中的空气摩擦阻力。弹头部分采用圆弧钝头锥设计，区别于尖锐的高速军用火箭弹头，这种构型更适配模型火箭的亚音速飞行区间，能在发射爬升阶段减少头部激波带来的能量损耗，同时钝头结构在落地撞击时能更好地分散冲击力，避免箭体前端出现结构性凹陷，提升重复使用的寿命。

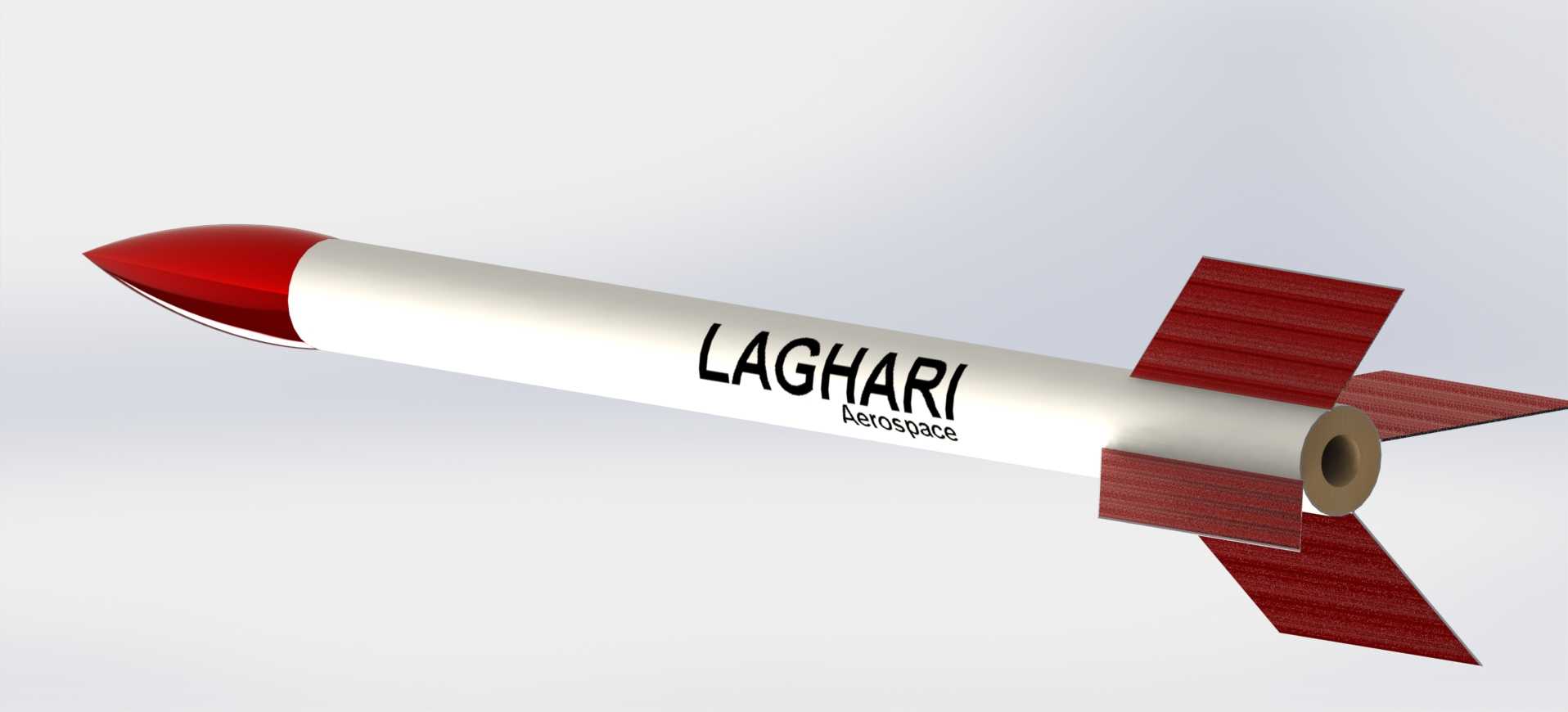

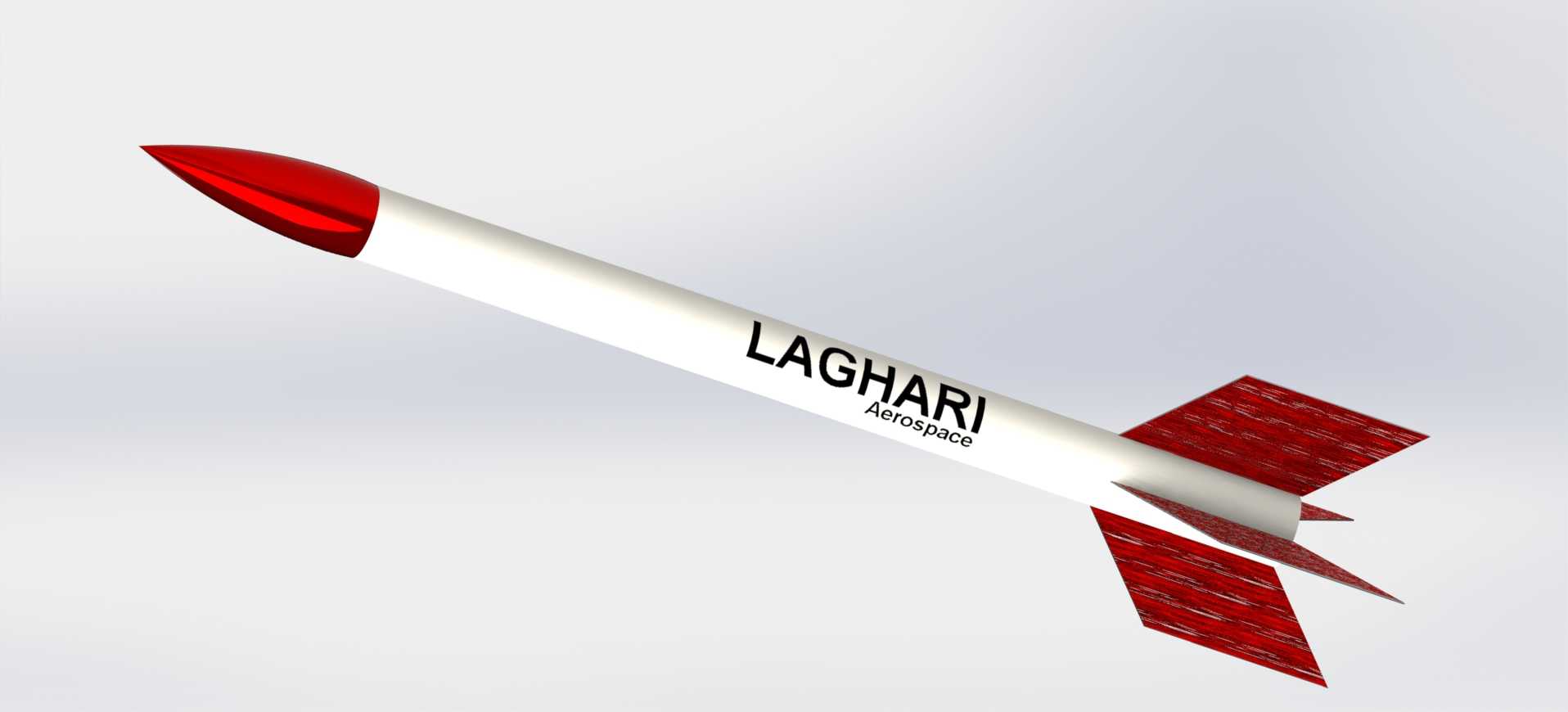

尾翼部分采用四片对称切尖三角翼布局，翼面与箭体轴线保持垂直安装，安装位置紧邻发动机喷管出口段，这种布局能让尾翼处在发动机喷流的外侧区域，既不会被高温喷流直接灼烧损伤翼面结构，又能在飞行全程提供足够的稳定力矩，避免火箭爬升过程中出现滚转、偏航等失稳情况。翼面选用仿木纹质感的层压结构设计，在建模阶段就预留了与箭体的插接安装槽，实际装配时不需要额外的粘接定位，直接卡入预设槽位即可保证安装精度，四片尾翼的对称度公差控制在0.2mm以内，能有效降低飞行过程中的气动偏航力矩。

箭体中部的标识区域做了曲面贴合处理，文字标识随箭体圆柱面自然弧度排布，不会破坏箭体的整体气动外形。发动机安装段位于箭体尾部，内部预设了不同厚度的定位挡圈，可适配C级到F级的不同规格固体模型火箭发动机，更换发动机时只需要拆下尾部的堵头结构即可完成操作，不需要拆解整个箭体，大幅提升外场发射时的准备效率。箭体尾部的喷管出口处做了环形加厚处理，能承受发动机工作时的高温燃气冲刷，避免多次使用后尾部结构出现烧蚀变形。

从安装边界来看，整箭的径向最大尺寸为尾翼展开后的对角线长度，在配套发射架选型时，可直接根据该尺寸匹配对应内径的发射导向管，不需要额外做尺寸适配。弹头与箭体采用插接式连接，内部预留了降落伞或者飘带的收纳舱空间，在火箭爬升到顶点后，弹头可在气压或者延时装置的作用下与箭体分离，带出减速装置实现安全回收，避免箭体高速坠落造成地面人员或财物损伤。整个结构的重量分布经过优化，重心位于箭体全长靠前的三分之一位置，压心位于重心靠后的尾翼段，符合模型火箭的静稳定设计要求，即使在发射初期遇到侧风干扰，也能自动修正飞行姿态，保证沿预定轨迹爬升。
