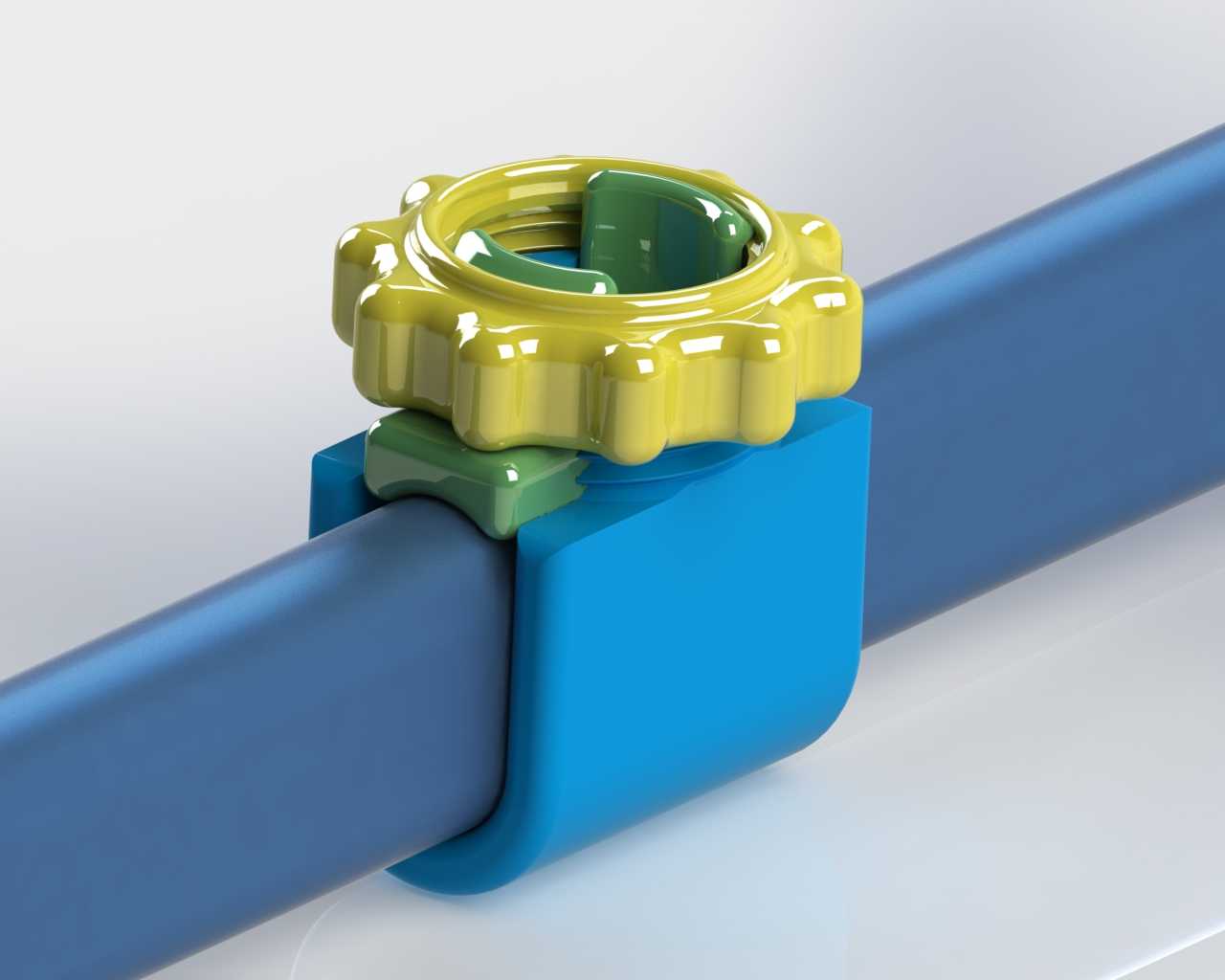

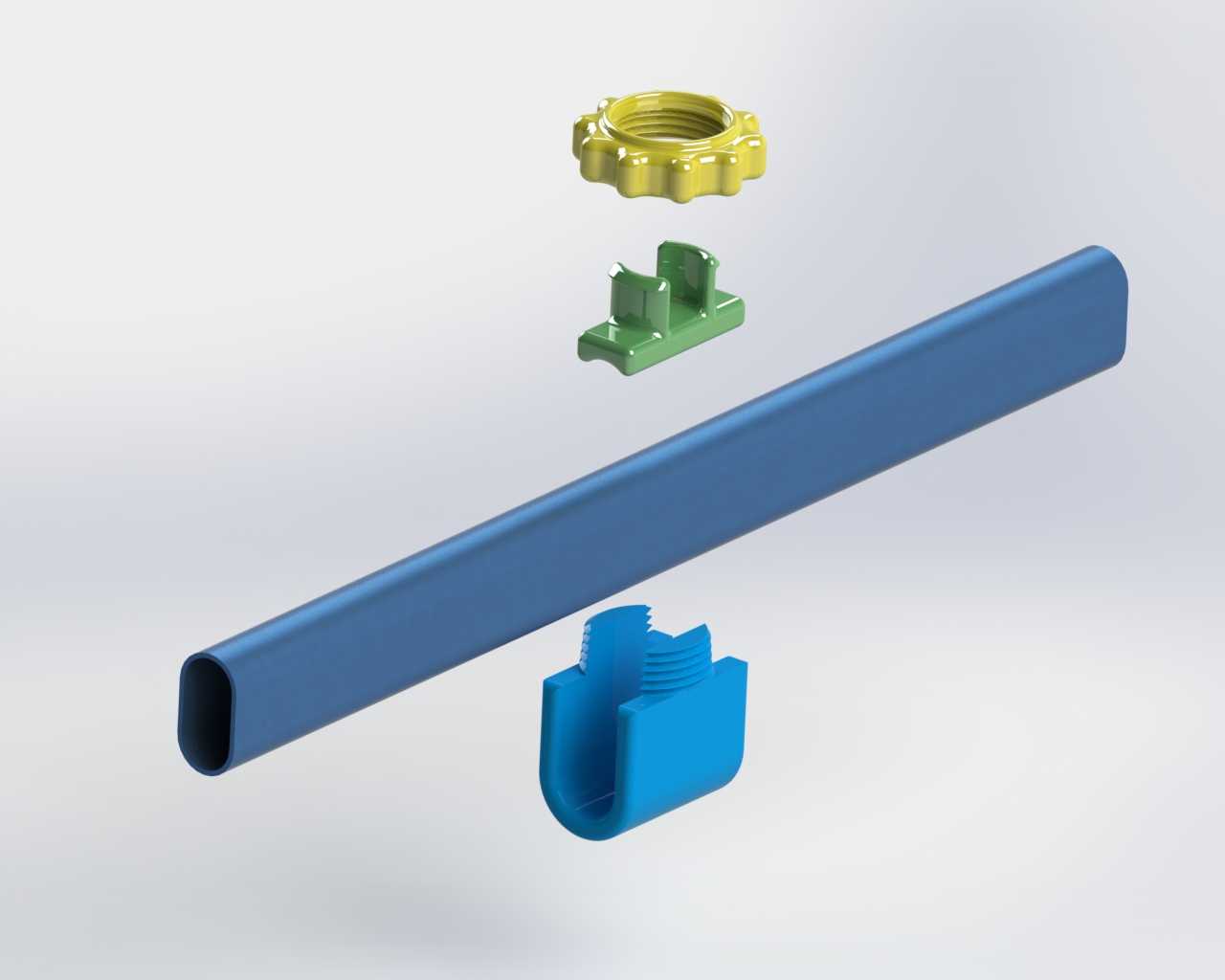

这类夹持结构常应用在小型工装辅具、桌面工位附件、轻型检测支架的杆件固定场景中,核心作用是在圆管或异型截面杆件上实现可滑移调节、到位快速锁紧的装夹需求,相比传统顶丝固定不会在杆件表面留下压痕,调节时也无需额外工具,手动旋拧旋钮即可完成松紧操作。整套结构分为四个独立部件,分别是带防滑齿纹的旋拧旋钮、带定位卡槽的弹性夹芯、作为夹持基体的U型锁紧座,以及被夹持的杆件本体,其中U型锁紧座内侧加工有与夹芯配合的楔形斜面,夹芯内侧轮廓与被夹杆件的外截面完全贴合,保证锁紧时接触面受力均匀,不会出现局部应力集中导致的杆件变形。设计时首先确定被夹杆件的截面尺寸,以此为基准推导夹芯的内轮廓尺寸,再根据楔形锁紧的受力角度计算夹芯外侧斜面的倾斜角度,角度过小会导致锁紧后自锁无法松开,角度过大则会出现锁不紧、受载滑移的问题,最终选定的斜面角度兼顾了锁紧力与手动操作的解锁力度,无需过大的旋拧力矩即可获得足够的夹持力。旋钮外侧的齿纹是按照成年人手指旋拧的接触弧度设计,齿高与齿距经过反复调整,保证戴薄劳保手套操作时也不会打滑,旋钮内侧的螺纹与U型座端部的外螺纹配合,旋紧过程中会推动夹芯沿楔形面向内收缩,从而抱紧穿入的杆件。安装时无需额外的固定基座,整套夹头可沿杆件轴向任意滑动调整位置,调整到位后旋紧旋钮即可完成固定,夹芯上的定位凸台与旋钮内侧的卡槽配合,保证旋拧过程中夹芯不会随旋钮同步转动,避免夹芯与杆件表面产生摩擦刮伤。整套结构的所有部件均采用对称式布局设计,没有偏载受力点,长期反复锁紧松开也不会出现部件偏磨导致的锁紧力下降问题,夹芯采用弹性较好的材质制作,反复收缩扩张也不会产生塑性变形,使用寿命远高于普通的顶丝式固定结构。在实际产线应用中,这类夹头常用来固定传感器支架、小型气动管路、工位标识牌等需要频繁调整位置的轻型附件,相比传统的抱箍结构,调节效率提升数倍,且外观整洁无突出的螺栓头,不会在工位上产生刮扯线缆、勾挂工作服的安全隐患。
