可移动发动机维修翻转支架三维设计

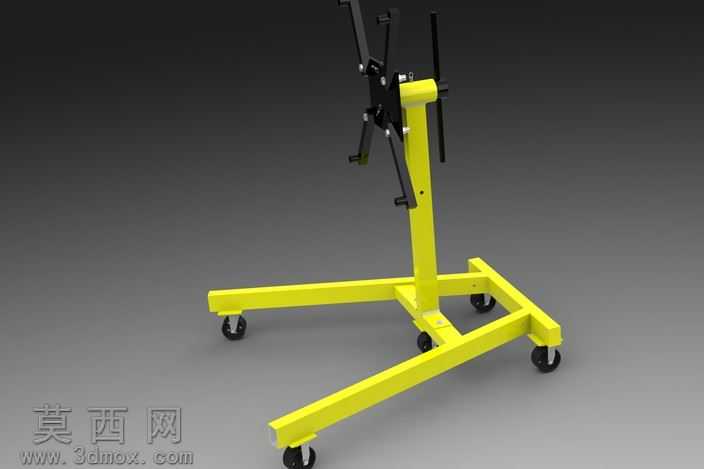

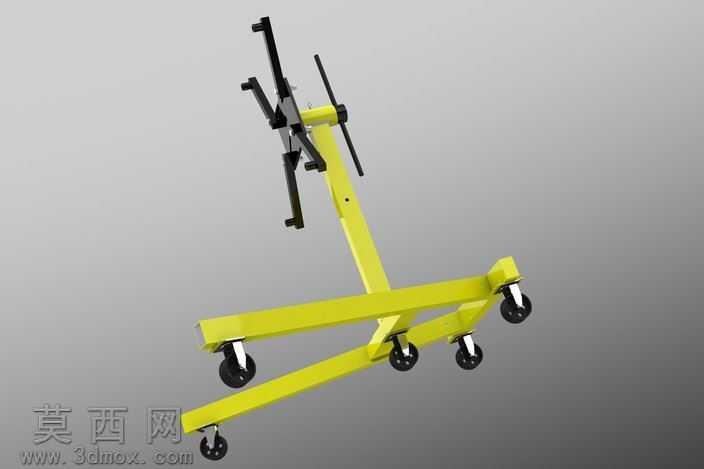

本模型采用SolidWorks进行全参数化三维建模，整体结构围绕发动机维修作业的实际需求展开设计，建模过程中严格遵循机械工装的受力逻辑与操作便利性原则，对每一处连接结构、转动部件都进行了精准的尺寸约束与装配校验，确保各部件之间无干涉、装配关系符合实际生产加工要求。模型主体支撑结构采用方管焊接式框架设计，底部为三伸出臂式稳定支撑结构，每根支臂末端配置带刹车功能的万向脚轮，既保证了整体设备移动转运的灵活性，也能在作业时通过脚轮锁止实现整机的稳定固定，避免维修过程中出现晃动移位的问题。中部竖直支撑立柱为主要承力部件，建模时对其壁厚、连接法兰的尺寸进行了合理设定，保证承载大重量发动机时具备足够的结构强度，不会出现弯折变形的情况。上部翻转夹持机构采用可调节式夹爪设计，能够适配不同规格尺寸的发动机安装孔位，夹爪与翻转转轴做了同轴度约束，配合锁紧调节结构，既可以实现发动机360度任意角度的翻转停留，方便维修人员对发动机各个方位的部件进行检修操作，也能在调整到目标角度后完成锁止固定，保障作业安全。渲染阶段采用哑光工业黄作为主体金属框架的材质颜色，还原车间汽修设备的常规涂装质感，对脚轮的橡胶材质、夹持部位的黑色金属调节部件、锁紧手柄的防滑材质都分别赋予了对应的材质属性，调整了材质的粗糙度、反光度参数，让渲染效果贴近真实设备的视觉表现。整体设计思路兼顾了设备的承重稳定性、操作便捷性与移动灵活性，结构简洁实用，没有冗余设计，所有连接部位的螺栓孔、焊接位置都做了细节还原，可直接作为汽修工装设计的参考模型，也可用于相关维修教学场景的演示素材，模型同时导出了通用STL格式，可适配多数三维查看软件的使用需求。
