650nm红光激光发射模组结构设计

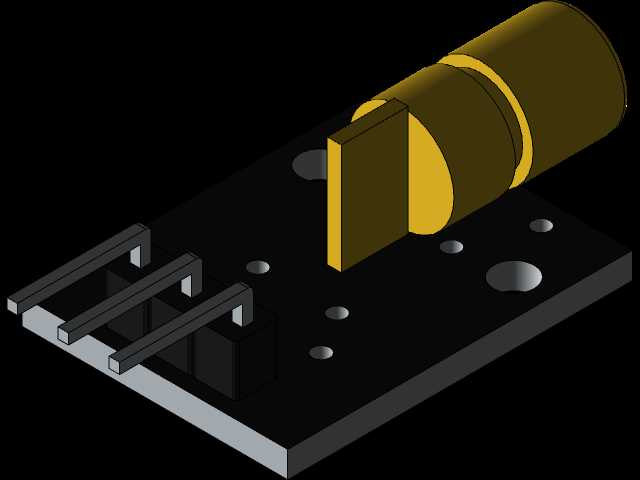

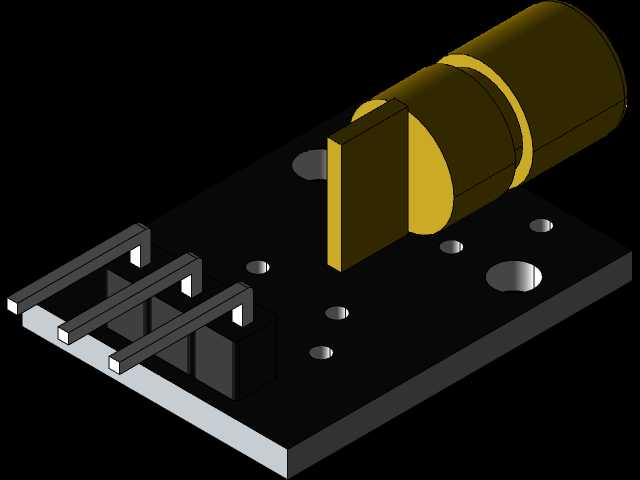

这款650nm波长的红光激光发射模组，是光电检测、定位指示类设备里的核心发射端部件，日常在工业对位、条码扫描、激光测距辅助、教学演示装置里都能见到它的身影，不少小型消费类电子的指向功能模块也会选用同规格的发射单元。从结构设计来看，模组采用分体式组合布局，前端是铜质镀金的激光管封装套筒，这种材质选择一方面能兼顾激光管工作时的散热需求，金属套筒的结构强度也能保护内部脆弱的激光二极管芯体，避免装配过程中受外力挤压损坏，镀金层还能在长期使用中抵御环境氧化，保证套筒与内部结构的配合精度。套筒尾部直接对接黑色的PCB安装基板，基板上预留了两个定位安装孔，孔位公差按照常规电子装配的M2螺丝规格设计，安装时可以直接通过螺丝将模组固定在设备内部的安装位上，不需要额外设计定制固定支架，能大幅缩短整机的装配调试周期。基板后侧集成了直插式的三针排针接口，三个引脚分别对应电源正极、负极以及调制信号输入端，这种标准2.54mm间距的排针设计，既可以直接插焊在主控电路板上，也能通过杜邦线进行飞线连接，适配不同的设备内部布线需求，排针根部做了黑色塑胶基座加固，能避免多次插拔或者焊接时引脚歪斜导致的接触不良问题。设计过程中需要重点考量激光发射轴线与安装基板的平行度公差，套筒与基板的连接位做了嵌入式定位槽，套筒压入槽位后能保证激光出射方向与基板平面的平行度控制在0.1度以内，避免安装后出现指示光点偏移的问题。整个模组的安装边界紧凑，横向长度不超过30mm，基板宽度控制在15mm以内，不会占用过多设备内部空间，对于内部空间局促的小型手持检测设备来说，这种紧凑尺寸的适配性非常好。实际选型使用时，需要注意模组的供电电压匹配，前端套筒的出光口做了内倒角处理，能减少内部光线的漫反射，让射出的红光光斑更均匀，没有明显的边缘杂光，满足高精度对位场景的使用要求。在建模还原过程中，需要准确还原排针的间距、安装孔的位置尺寸以及套筒的外径参数，这些尺寸直接关系到后续装配时的干涉检查，要是尺寸偏差过大，装配时就会出现排针对不上插孔、安装孔位错位的问题，影响整个模块的装配效率。
