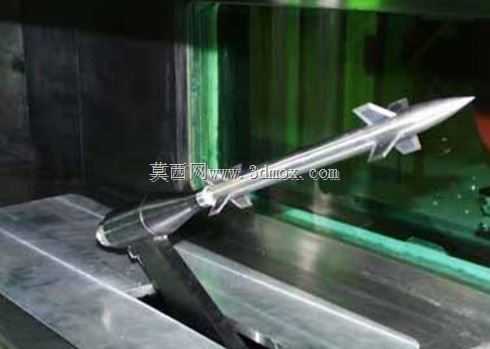

用于风洞试验的串联控制导弹结构

在航空航天飞行器研发流程中，风洞试验是获取气动参数、验证控制方案可行性的核心环节，这类缩比试验模型的设计精度，直接决定了前期气动仿真与实弹飞行数据的匹配度。本次呈现的串联控制导弹试验件，主要面向亚跨音速风洞测试场景，用于验证串联式舵面控制逻辑下的全弹气动特性，获取不同攻角、侧滑角工况下的升阻比、舵面操纵效率、静稳定度等关键参数，为后续飞控系统参数整定、气动外形迭代提供实测数据支撑。从结构设计逻辑来看，该模型采用分段式串联布局，弹头段为圆弧旋成体构型，通过平滑过渡的锥段连接弹身主体，弹身采用等直径圆柱段设计，既保证了内部传感器安装空间，也能降低加工阶段的形位公差控制难度；尾段设置的四片对称稳定翼与前段控制舵面呈串联排布，舵面转轴与弹身轴线垂直，可通过内置联动机构实现偏转角度的精准调节，模拟实弹飞行过程中的姿态控制动作。考虑到风洞试验的安装边界要求，模型尾部设置了专用的装夹定位接口，接口端面与弹身轴线的垂直度公差控制在0.02mm以内，可直接适配常规风洞的弯刀支架安装系统，避免装夹偏差带来的测试数据误差；模型整体外形严格按照实弹缩比设计，各翼面的相对位置、后掠角、翼型剖面均与原型保持几何相似，表面粗糙度控制在Ra0.8以下，减少壁面摩擦阻力对气动测试结果的干扰。在功能设计层面，模型内部预留了微型压力传感器、天平组件的安装腔室，腔室走线槽沿弹身内壁轴向布置，避免测试线缆突出弹身表面破坏气动外形；各段弹体之间采用定位销加螺纹副的连接方式，既保证了多次拆装后的重复定位精度，也能在试验完成后快速拆解，检查内部测试元件的工作状态。不同于实弹的结构设计，这类风洞试验模型无需考虑动力系统、战斗部的安装需求，所有结构设计都围绕测试精度、安装便捷性、工况模拟准确性展开，弹身壁厚经过针对性优化，在保证结构刚度的前提下尽可能降低整体重量，减少风洞高速气流冲击下的模型振动，确保测试过程中压力、力矩数据采集的稳定性。舵面与弹身的连接间隙控制在0.1mm以内，避免高速气流下的舵面颤振影响测试结果，同时舵面偏转角度调节范围覆盖实弹的全操纵行程，可模拟不同控制输入下的全弹气动响应。
