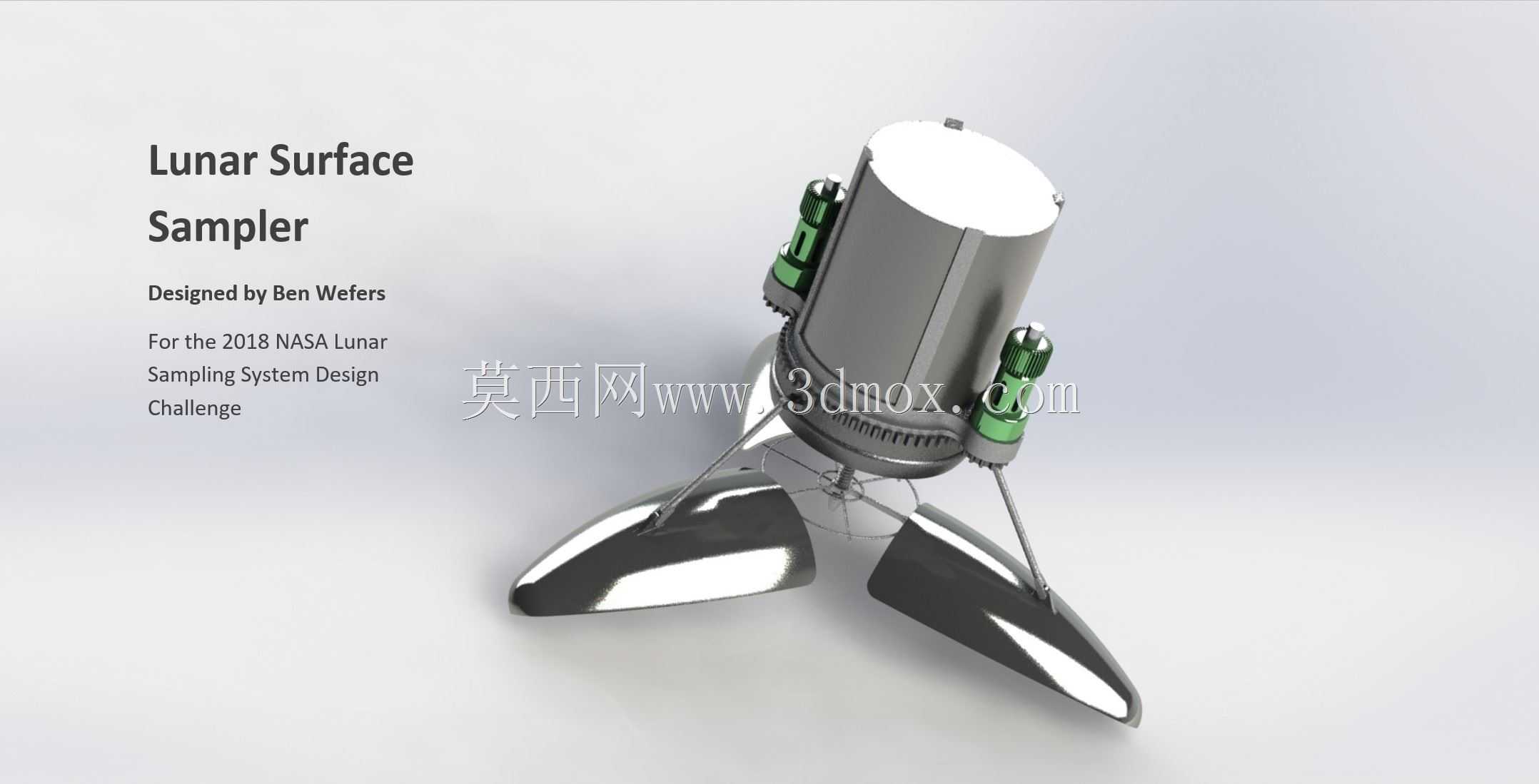

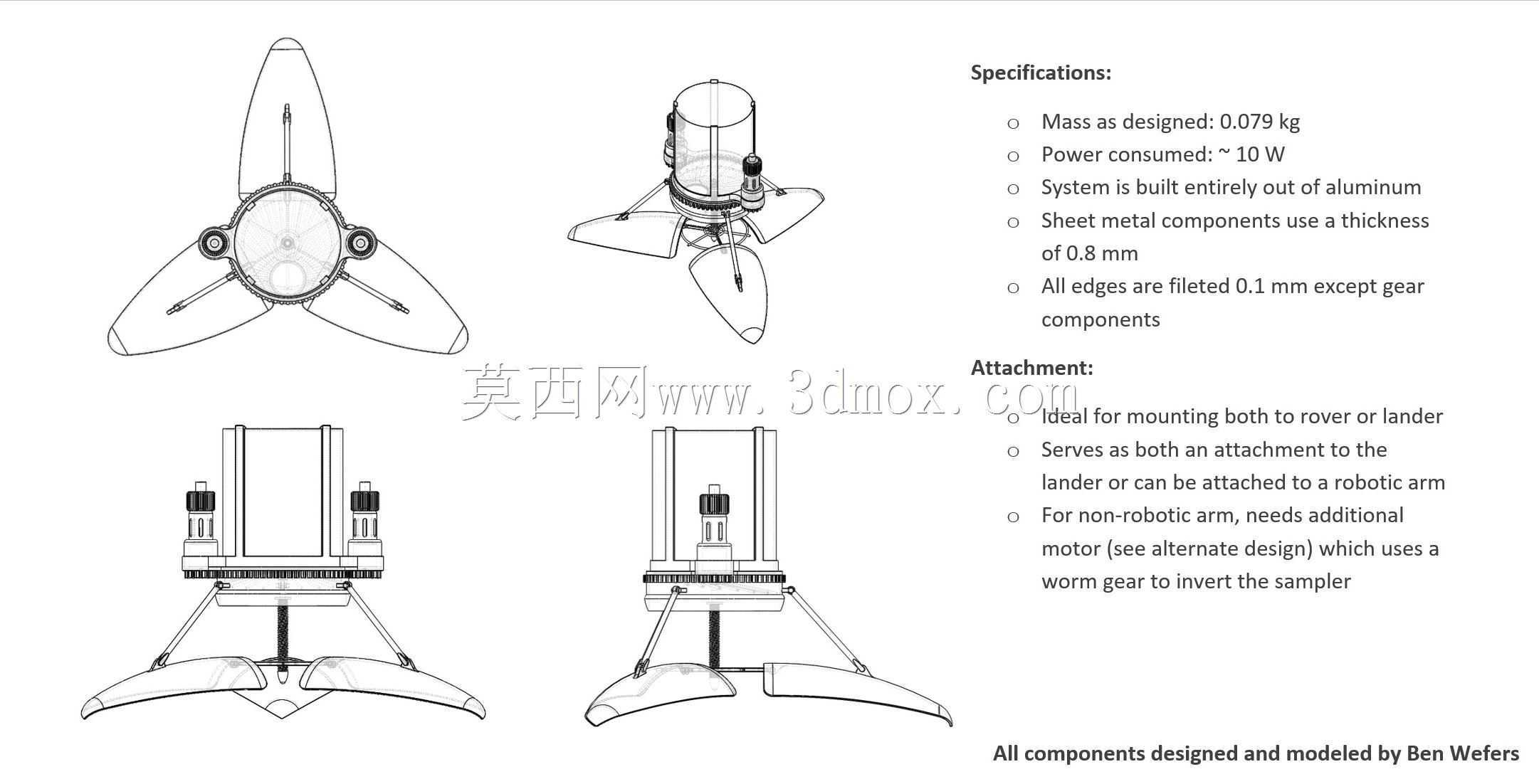

月面采样作业着陆探测装置结构设计

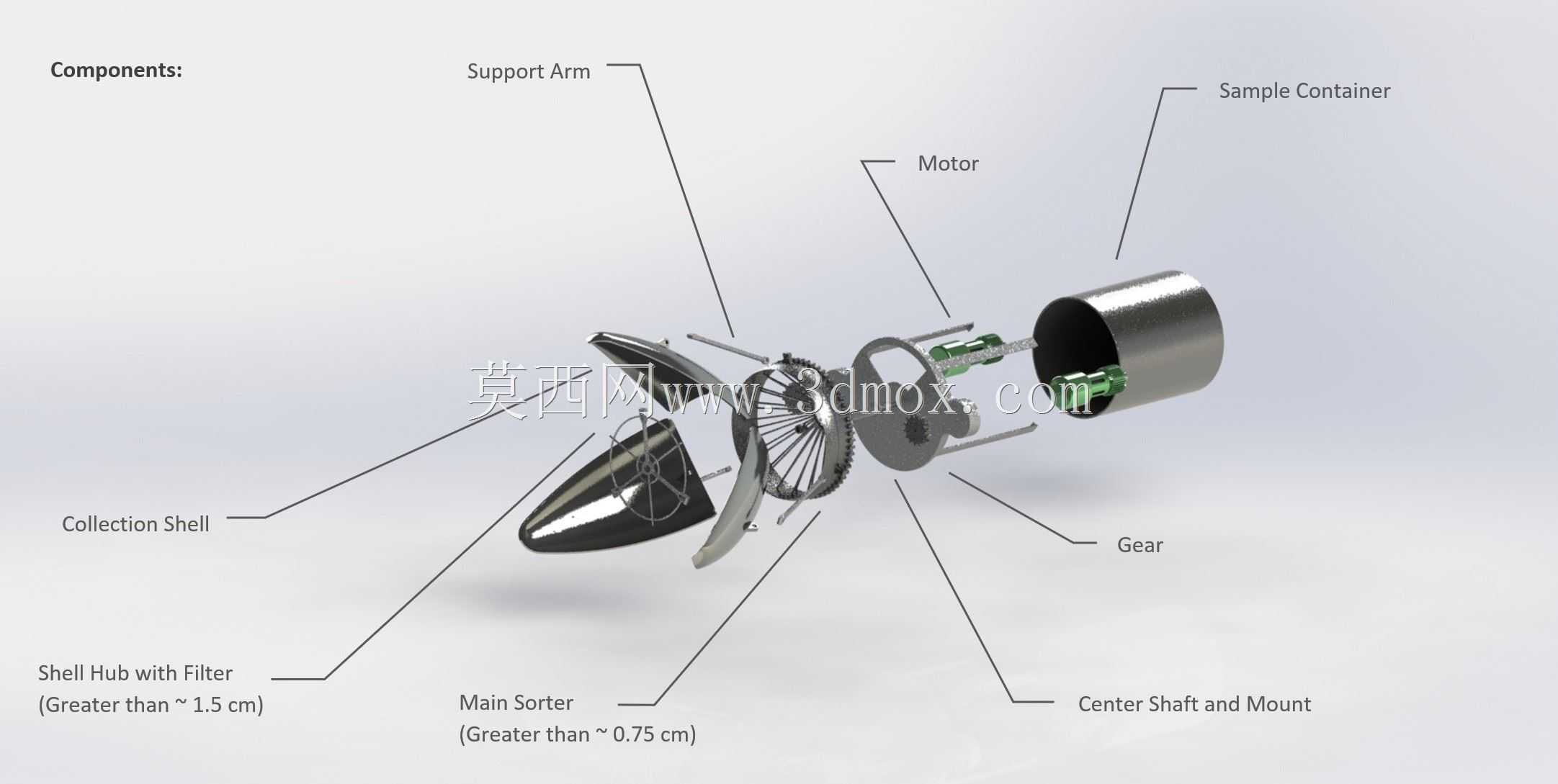

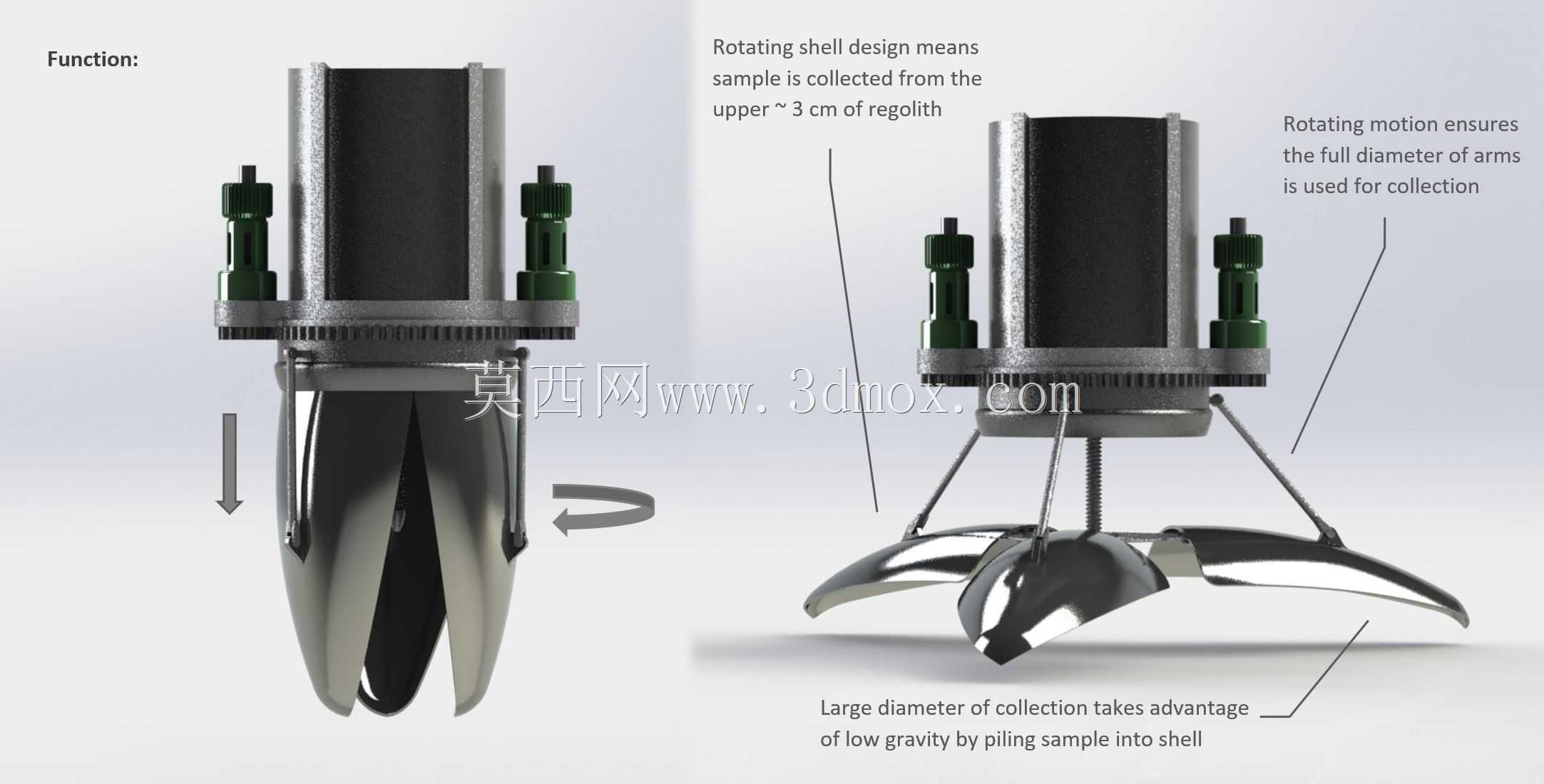

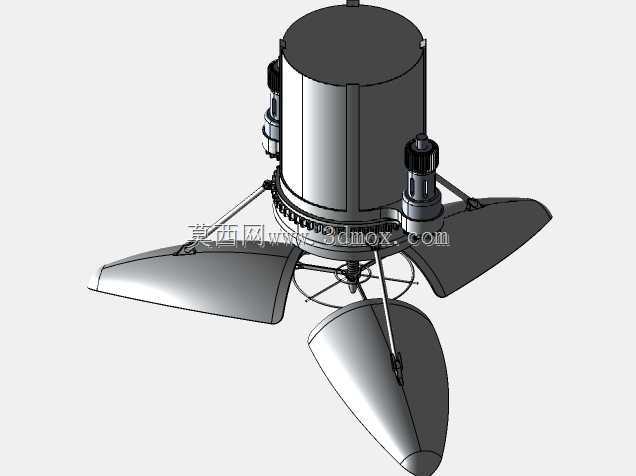

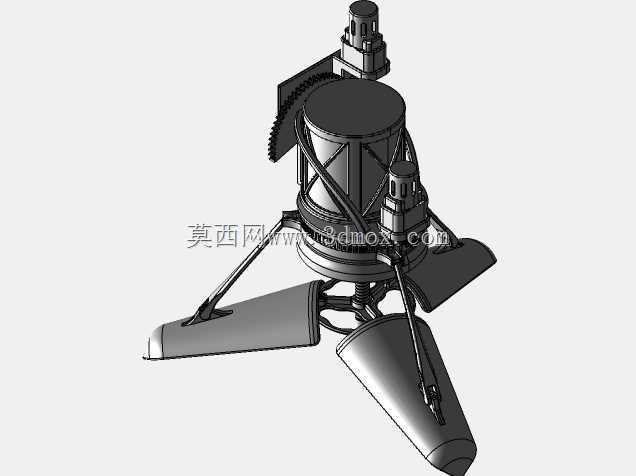

该装置面向地外天体无人采样作业场景设计，核心用途是在低重力、高真空、月壤颗粒棱角尖锐且存在静电吸附特性的月面环境下，完成表层月壤定点采集、样品暂存与原位探测支撑功能，整体结构围绕着陆缓冲、采样作业、载荷集成三类核心需求展开构型设计。从安装边界来看，装置采用三支点着陆腿布局，三条着陆支腿沿中心筒体周向120度均匀分布，支腿末端配置大接触面积的足垫，足垫底面做微弧面处理，可在月壤承压强度1-5kPa的工况下避免着陆冲击时出现过度沉陷，单支腿展开后整体外接圆直径可覆盖着陆冲击时的横向偏移余量，支腿与中心筒体的铰接位置预留缓冲阻尼件安装空间，可吸收垂直方向3-5m/s着陆速度带来的冲击载荷，同时支腿采用薄壁中空构型，在保证结构刚度的前提下尽可能降低整体结构质量，适配航天发射的载荷重量约束。中心筒体作为核心承载结构，内部预留样品存储舱、采样驱动组件、探测传感器的安装空间，筒体上部做密封端面设计，可适配后续上升器的对接接口，筒体侧壁集成的两组采样执行组件采用模块化快装设计，可根据采样深度需求更换不同长度的采样钻头，采样头内置螺旋输料结构，可将采集到的月壤颗粒直接输送至中心筒体的存储舱内，无需额外设置转序机构，减少传动环节的故障点。设计过程中充分考虑月面温差带来的结构热变形问题，不同材料的连接位置均预留热膨胀补偿间隙，外露结构件的表面做热控涂层处理，降低昼夜温差带来的结构应力影响，同时所有运动副均采用固体润滑方案，避免真空环境下润滑脂挥发失效的问题。装置顶部预留通用载荷安装法兰，可根据任务需求搭载原位光谱探测、月壤力学参数测试等不同类型的科学载荷，法兰接口采用标准航天连接尺寸，可实现不同载荷的快速换装。从作业流程适配性来看，装置着陆稳定后，支腿上的倾角传感器会先反馈整机水平度，若倾斜角度超出采样作业允许范围，可通过支腿内置的调节机构调整整机姿态，待姿态满足要求后再启动采样作业程序，采样过程中支腿可作为整机稳定支撑，抵消采样头钻进时产生的反扭矩，避免整机出现侧翻或滑移。整体构型在满足功能需求的前提下，尽可能压缩收拢状态下的外形尺寸，可适配运载火箭整流罩的包络约束，收拢状态下着陆支腿贴附于中心筒体侧壁，发射阶段不会产生额外的气动阻力，入轨后可通过火工机构解锁实现支腿自动展开到位，无需额外的电机驱动展开，进一步提升系统可靠性。
