紧凑型非均匀匹配圆槽超宽带单极PCB天线结构

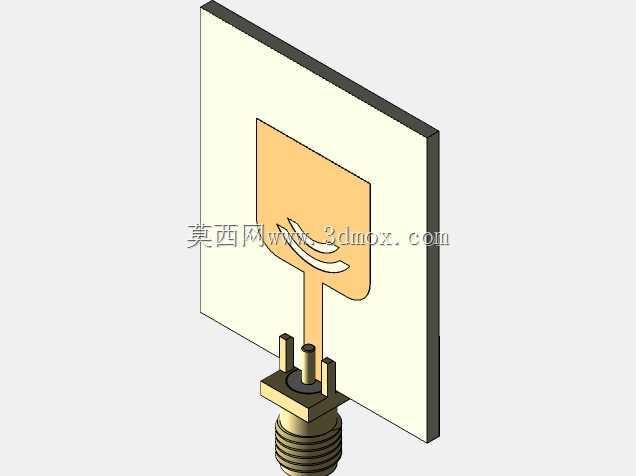

在短距离高速无线通信、室内高精度定位、穿墙探测这类对信号带宽与安装空间有双重严苛要求的场景里，传统外置鞭状天线、微带贴片天线往往很难同时兼顾尺寸约束与全频段驻波表现，这款紧凑型非均匀匹配圆槽单极PCB天线的结构设计，正是瞄准这类工程痛点完成的落地化方案。从实际安装边界来看，整个辐射主体采用标准FR-4环氧玻纤基板加工，基板厚度适配常规SMT贴片工艺的公差要求，整体板面轮廓控制在极小的尺寸范围内，不需要额外预留大尺寸净空区，能够直接贴装在便携终端、定位标签、小型传感节点的主板边缘，底部采用标准SMA同轴接头馈电，接头的外螺纹长度、引脚焊盘间距完全匹配行业通用的射频连接规范，既可以通过同轴跳线延长安装，也能直接拧在射频模块的输出端口上，不需要额外定制转接结构。设计过程中没有采用常规单极天线的矩形辐射贴片方案，而是在辐射贴片的边缘开设了非均匀分布的圆弧槽结构，通过调整不同位置圆弧槽的曲率半径、开槽深度，让天线在超宽的工作频带内实现连续的阻抗匹配，避免了传统宽带天线需要多节匹配网络带来的损耗增大、结构冗余问题，同时圆弧槽的结构也能有效截断贴片表面的反向电流，降低天线后向辐射，减少安装时主板金属地对辐射方向图的畸变影响。从功能特性上看，这款天线的辐射方向图在整个工作频段内保持近似全向的特性，水平面上的信号覆盖均匀度远高于同尺寸的普通贴片天线，能够满足移动终端在任意姿态下的信号收发需求，垂直面的波束宽度也适配室内定位场景下的多径信号接收要求，不会因为终端摆放角度变化出现信号陡降的问题。在结构细节处理上，馈电点与辐射贴片之间采用渐变式的微带线过渡，避免了馈电处的阻抗突变带来的驻波尖峰，同轴接头的外导体与PCB板的金属地之间通过四个对称的焊盘实现可靠连接，既保证了射频接地的连续性，也提升了接头与基板之间的机械连接强度，能够承受常规装配过程中的插拔扭力，不会出现焊盘脱落、馈电断裂的问题。实际选型应用时，这款天线不需要额外的匹配电路调试，只要在PCB布局时预留对应尺寸的安装位，保证天线辐射面方向没有金属遮挡，就可以直接集成到产品中，能够大幅缩短射频部分的研发周期，尤其适合对产品体积有严格限制的便携类通信、定位设备使用。
