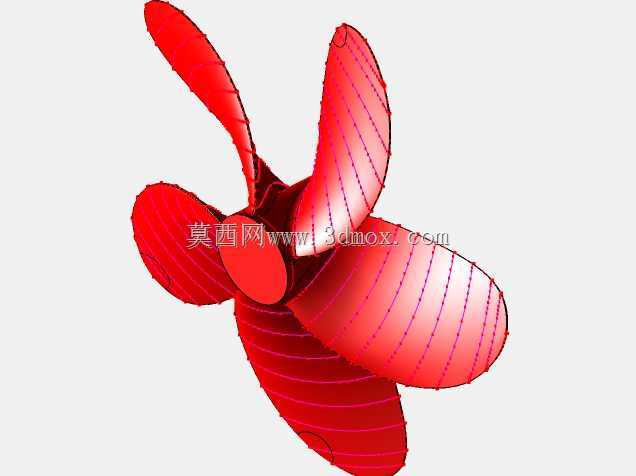

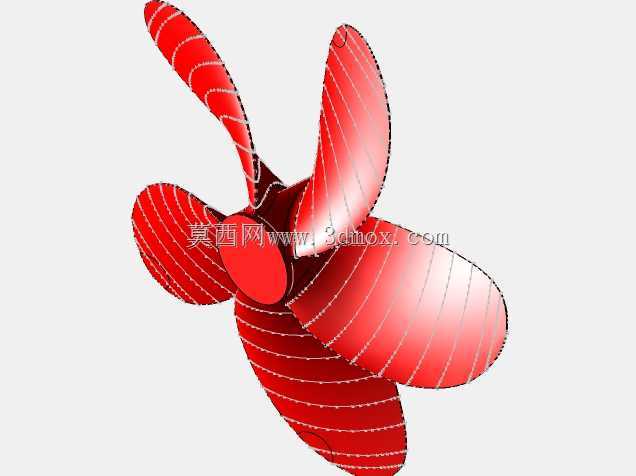

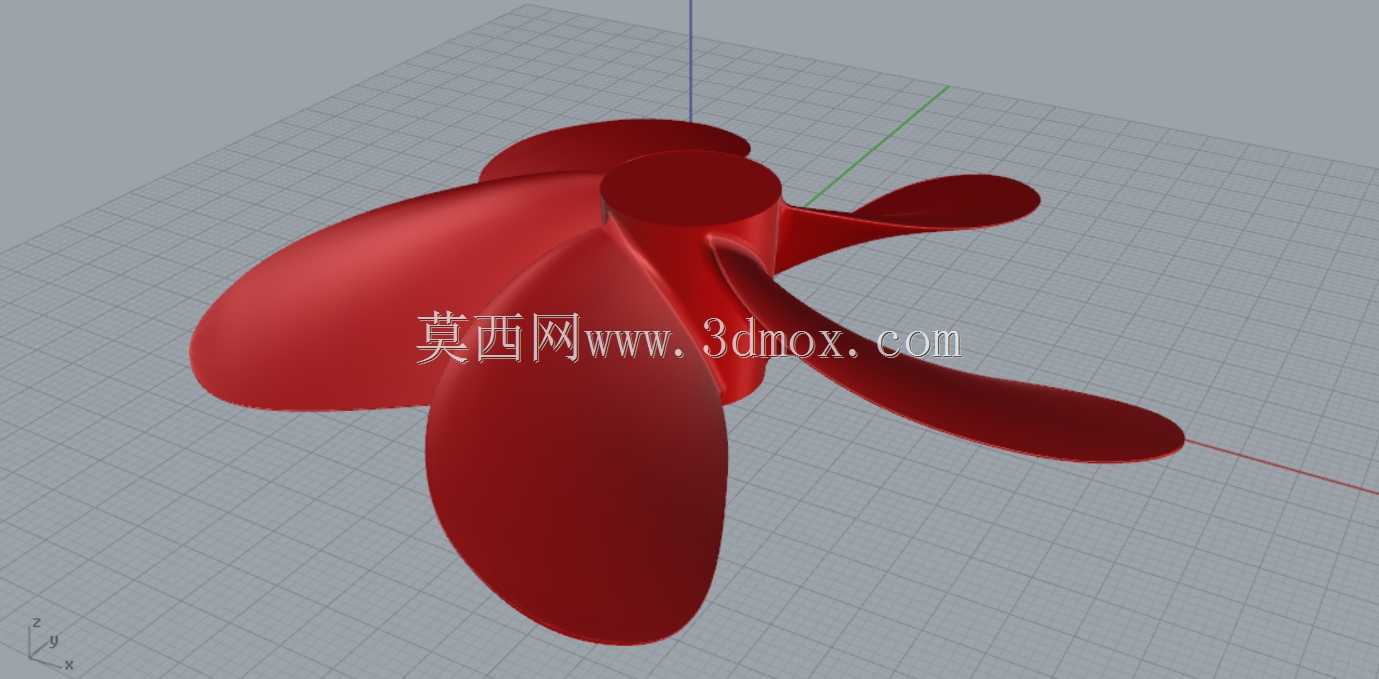

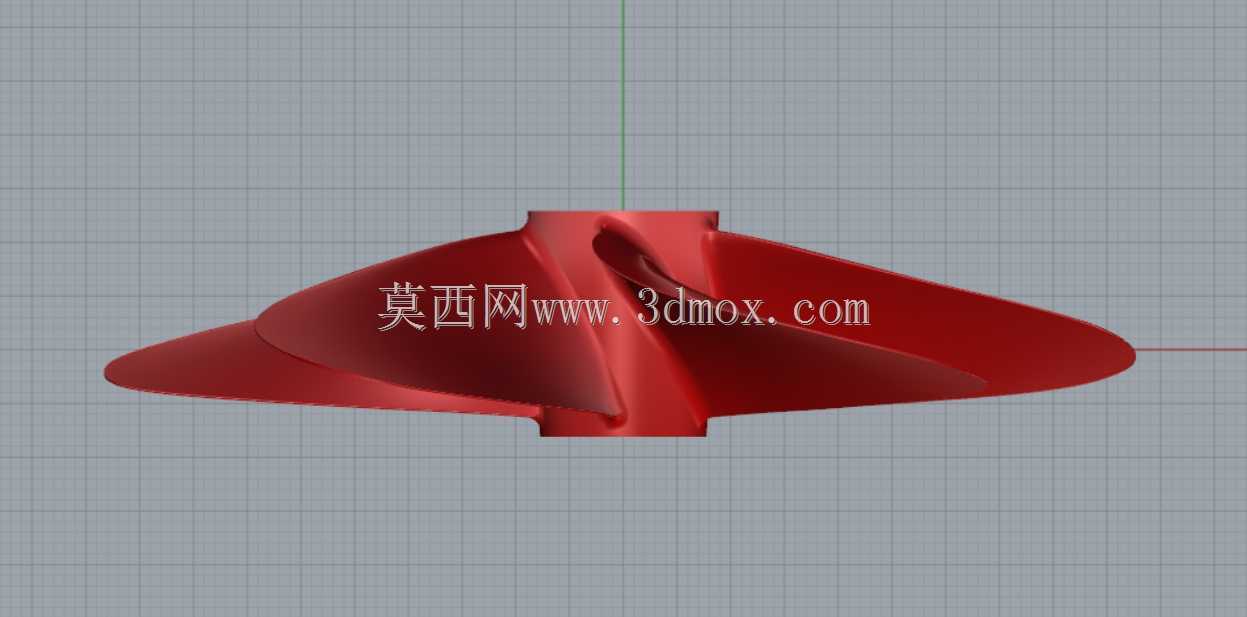

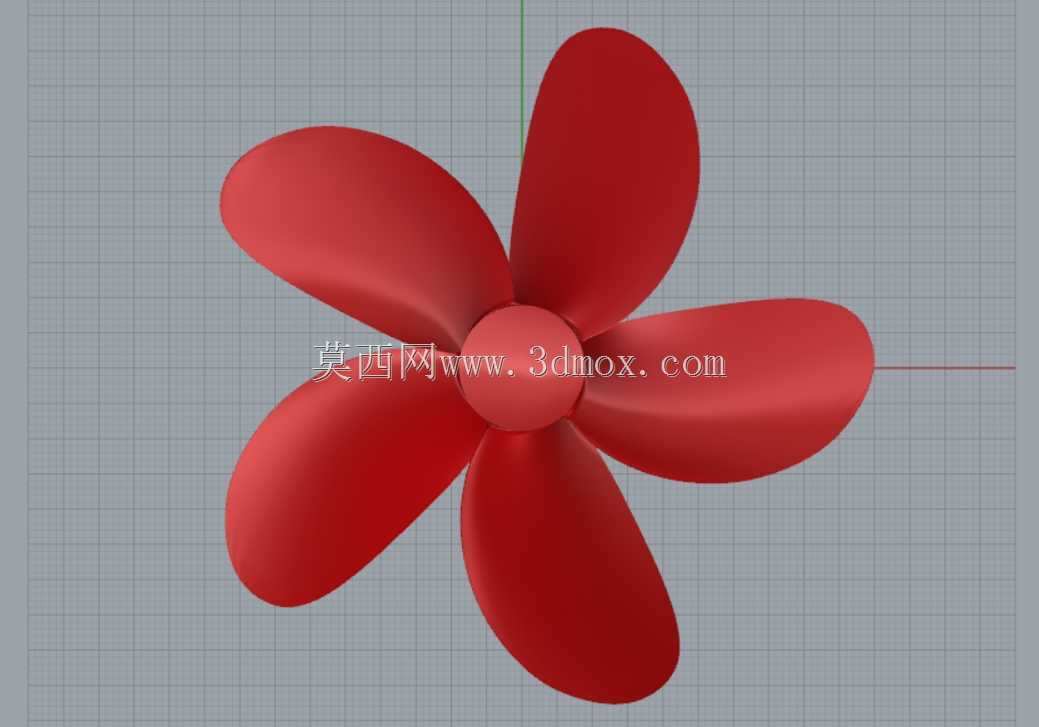

船舶用左侧五叶螺旋桨结构设计

这款左舷配置的五叶螺旋桨，核心应用场景集中在民用中小型船舶、缩比船模试验以及教学演示领域，在实船配置中，这类五叶结构相比常规三叶、四叶桨，能在相同主机转速下有效降低桨叶表面的空泡发生概率，减少航行过程中的桨叶激振，避免振动传递至船体结构引发舱室共振，提升船舶航行的平顺性。从实际用途来看，该螺旋桨承担船舶航行的核心推进功能，通过桨叶曲面旋转拨水产生轴向推力，克服船舶航行时的水阻与风阻，推动船体沿航向行进，左舷的旋向设计与右舷桨形成对称匹配，在双桨配置的船舶上可抵消单侧桨旋转产生的侧向力矩，避免船舶航行时出现偏航趋势，降低舵机的持续修正负荷。

从功能特性层面看，五叶的叶数配置让单片桨叶的单位面积载荷更低，在重载工况下桨叶入水时的拍击力度更小，尤其适合内河航行、近岸作业这类工况复杂、水流扰动大的场景，能有效减少浅水区域航行时桨叶卷入杂物后的受力冲击，降低桨叶变形、断裂的风险。设计过程中，桨叶的曲面采用了变螺距分布逻辑，从叶根到叶梢的螺距逐步过渡，既保证叶根位置与桨毂连接区域有足够的结构强度，避免扭矩传递过程中出现应力集中，又能让叶梢区域的水流滑移效率更高，减少推进过程中的能量损耗。桨毂部分采用了锥孔配合的安装边界设计，可与船舶尾轴的锥段实现紧密贴合，配套键槽结构传递主机输出的扭矩，端面设置的锁紧螺纹孔可配合压盖实现轴向固定，避免高速旋转过程中桨叶出现轴向窜动。

外形尺寸上，该缩比版本的桨叶直径适配3D打印与五轴加工的工艺边界，叶根与桨毂的过渡区域做了大圆角处理，减少铸造或加工过程中的应力残留，叶梢位置做了薄化处理，降低旋转过程中的叶梢涡流损耗，安装时需保证桨叶端面与尾轴端面的贴合度达到90%以上，同轴度误差控制在0.02mm以内，避免高速旋转时出现动平衡超标引发的轴系振动。日常选型匹配时，需结合船舶的吃水深度、主机额定功率、额定航速匹配对应的螺距参数，保证主机在额定转速区间内处于最佳负荷状态，避免出现负荷过高导致主机过载，或是负荷过低导致燃油经济性下降的问题。在船模测试场景中，该结构可直接用于水池拖曳试验，采集不同航速下的推力、扭矩数据，为实船的螺旋桨选型提供数据支撑，也可用于3D打印制作实体模型，用于船舶结构教学、科普展示等场景。
