方形轴流散热风扇扬声器三维结构设计

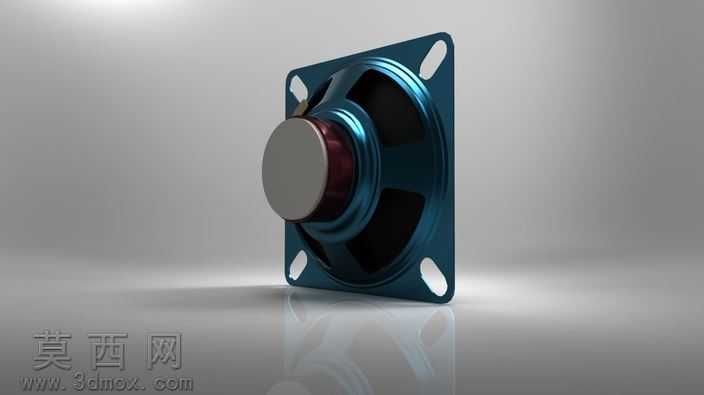

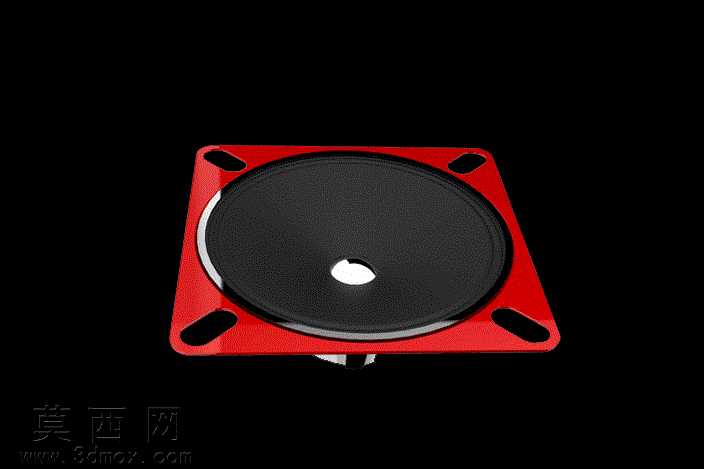

本作品为集成散热功能的方形轴流风扇式扬声器三维建模设计，建模阶段首先基于实际产品的尺寸比例搭建整体框架，先绘制方形安装法兰的基准草图，精准定位四个角的安装沉孔位置，确保安装孔的孔径、孔距符合通用电子设备的安装规范，为后续结构装配提供精准的定位基准。随后构建扇叶与音盆一体化的核心转动发声结构，扇叶部分采用前倾式轴流叶片设计，每片叶片的曲面弧度经过反复调整，既保证旋转时能够带动气流形成稳定的轴向送风路径，又兼顾叶片转动时的动平衡性能，避免高速运转时产生不必要的振动；与扇叶同轴集成的扬声器振膜部分，采用复合曲面造型，还原了振膜边缘的折环结构，该结构能够保障振膜做轴向振动时的顺性，减少非线性失真，还原电声转换的基础结构特性。外框部分采用带安装耳的方形一体式结构，框体边缘做了圆角过渡处理，既避免尖锐边角造成的装配划伤，也提升了整体结构的结构强度，框体内侧设计了与扇叶外圈匹配的导流环结构，能够引导气流沿轴向顺畅送出，减少气流在框体内部的紊流损耗。中心的磁路部分还原了圆柱形磁钢与华司、T铁的堆叠结构，精准还原磁路间隙的尺寸，这一结构既是驱动扬声器振膜振动发声的核心动力来源，也作为扇叶转动的中心支撑轴座，实现了散热送风与电声发声功能的结构集成。材质渲染阶段，外框与扇叶采用半光泽的蓝黑色工程塑料材质，调整材质的反射粗糙度参数，还原ABS工程塑料略带磨砂的质感，同时保留轻微的环境反射效果，让塑料部件的质感真实不呆板；中心振膜部分采用哑光深灰色纸质复合振膜材质，边缘折环部分采用暗红色的橡胶材质，通过调整材质的凹凸贴图，还原橡胶折环表面的细微纹理；中心磁钢部分采用亮面金属材质，模拟镀锌钢材的金属光泽，与塑料部件形成鲜明的材质对比。渲染阶段采用影棚柔光布光方案，主光源从侧上方45度角照射，勾勒出产品的整体轮廓与扇叶的曲面层次，辅助光源从另一侧补光，弱化暗部的死黑区域，底部添加柔光反射板，让产品在承接面上形成柔和自然的倒影，提升整体渲染图的质感与真实感。设计过程中充分考虑了结构的合理性，各部件之间预留了合理的装配间隙，既保证扇叶转动时不会与外框发生剐蹭，也保证振膜振动时拥有足够的活动空间，实现了两种功能部件的紧凑集成，在有限的安装空间内同时实现设备散热与音频播放的双重功能，适合小型电子设备的紧凑化装配需求。
