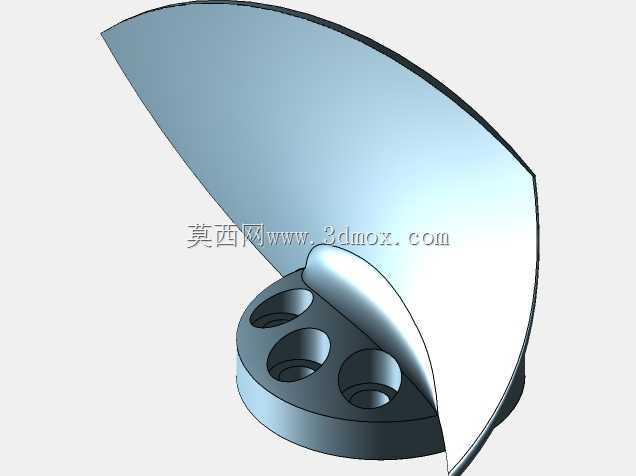

涡轮机带安装座弧形曲面叶片结构

该零件为涡轮机核心做功部件，主要应用于中小型工业汽轮机、烟气透平膨胀机以及高端流体输送增压设备的转子端，直接参与流体能量与轴功的转换过程，其型面精度直接决定整级设备的通流效率与运行稳定性。从实际安装场景来看，该叶片采用盘装一体式安装基座，基座上预留三个沉头定位孔，可直接通过高强度螺栓与涡轮轮盘完成刚性连接，安装时需保证叶根端面与轮盘定位面的平面度公差不超过0.02mm，避免高速旋转时出现附加不平衡量，适配的轮盘安装节圆直径可根据基座尺寸匹配对应规格，叶片安装后叶顶与机壳内壁的设计间隙控制在0.3-0.5mm区间，兼顾密封效果与转动安全冗余。设计阶段针对叶片的曲面构型，采用了等熵流动优化后的变截面翼型，从叶根到叶顶的弦长、安装角呈连续渐变分布，可有效降低流体在叶道内的二次流损失，叶片前缘做了小圆角钝化处理，避免含尘气流长期冲刷造成的前缘磨蚀，叶型最大厚度位置沿叶高方向逐步偏移，匹配不同半径处的线速度差异，保证各叶高截面的气流攻角处于最优区间。基座与叶身的过渡区域采用大圆角平滑衔接，消除应力集中风险，可承受12000rpm以上转速下的离心载荷与交变气动载荷，三个安装孔的位置度公差严格控制在0.015mm以内，保证单叶片安装后整圈转子的动平衡精度达到G2.5级要求。实际运行中，该叶片可适配最高550℃的工作介质温度，曲面表面粗糙度要求达到Ra1.6，降低气流附面层的摩擦阻力，叶片的叶型扭向设计充分考虑了气流在叶道内的折转需求，可将介质的压力能、热能高效转化为旋转机械能，在工业驱动类涡轮机组中，该结构的叶片相比传统直叶片可提升整机通流效率4%-6%，同时降低变工况运行时的气流激振风险，减少叶片疲劳断裂的概率。建模过程中需重点保证叶身曲面的G2连续性，避免出现局部曲率突变，否则不仅会影响实际加工后的气动性能，还会在高速旋转时引发局部应力集中，大幅缩短零件使用寿命，安装孔的沉头深度需与配套螺栓的头部尺寸精准匹配，保证螺栓锁紧后端面不超出基座平面，避免与轮盘上的其他相邻部件发生运动干涉。
