快装式扶手管卡扣锁紧连接结构

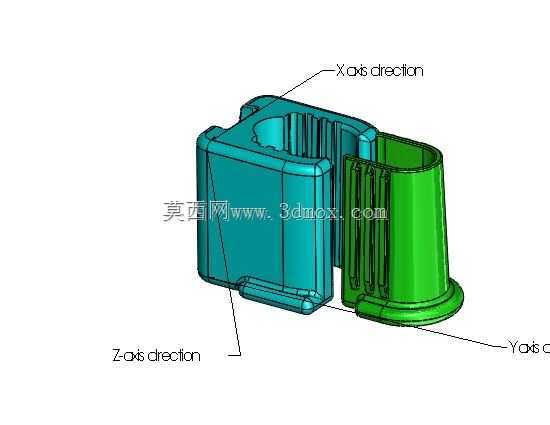

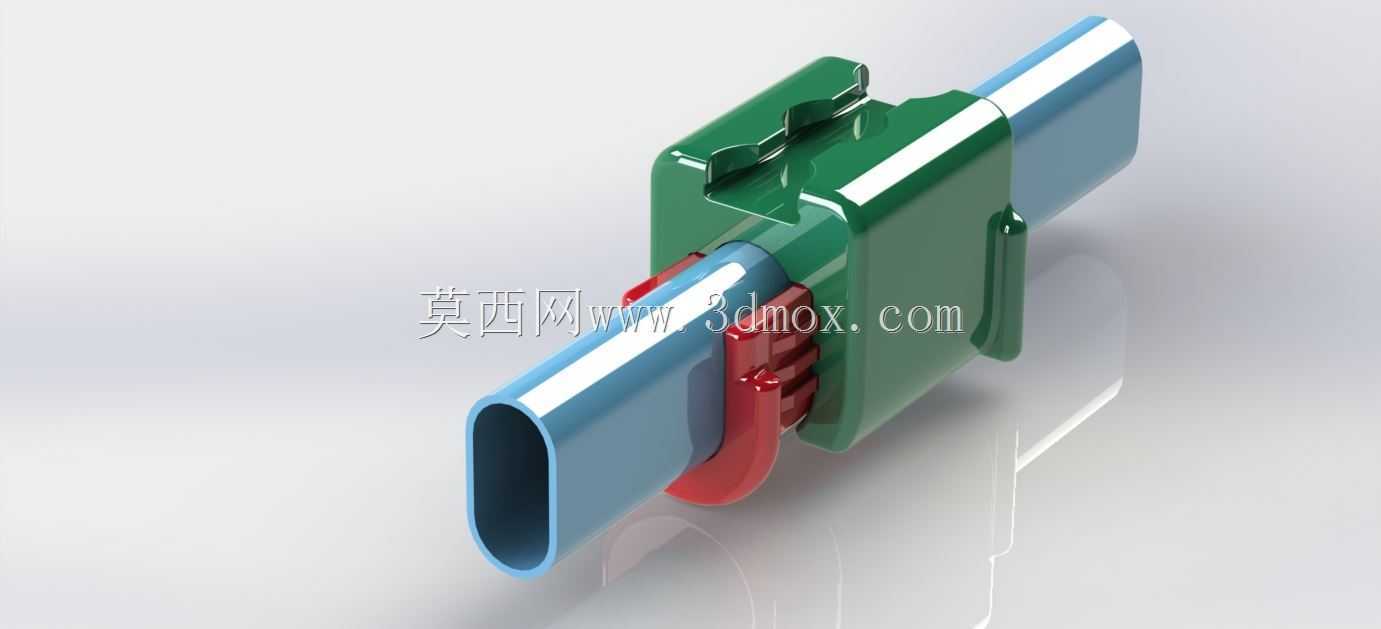

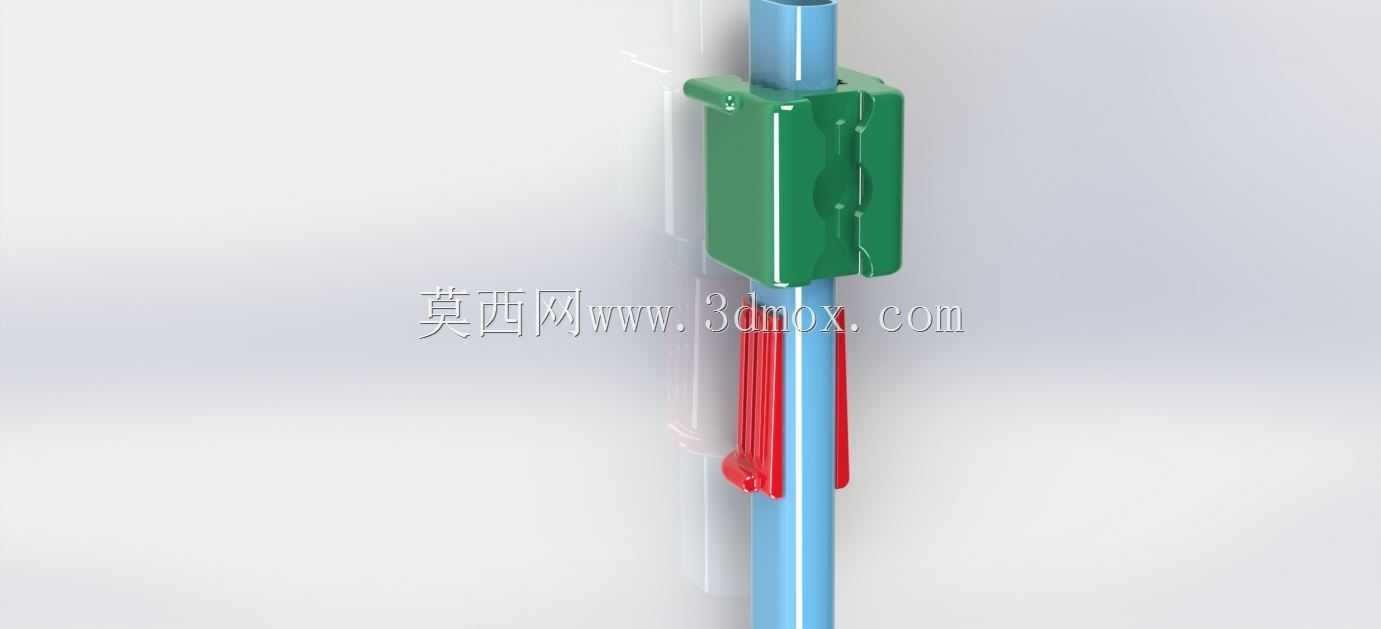

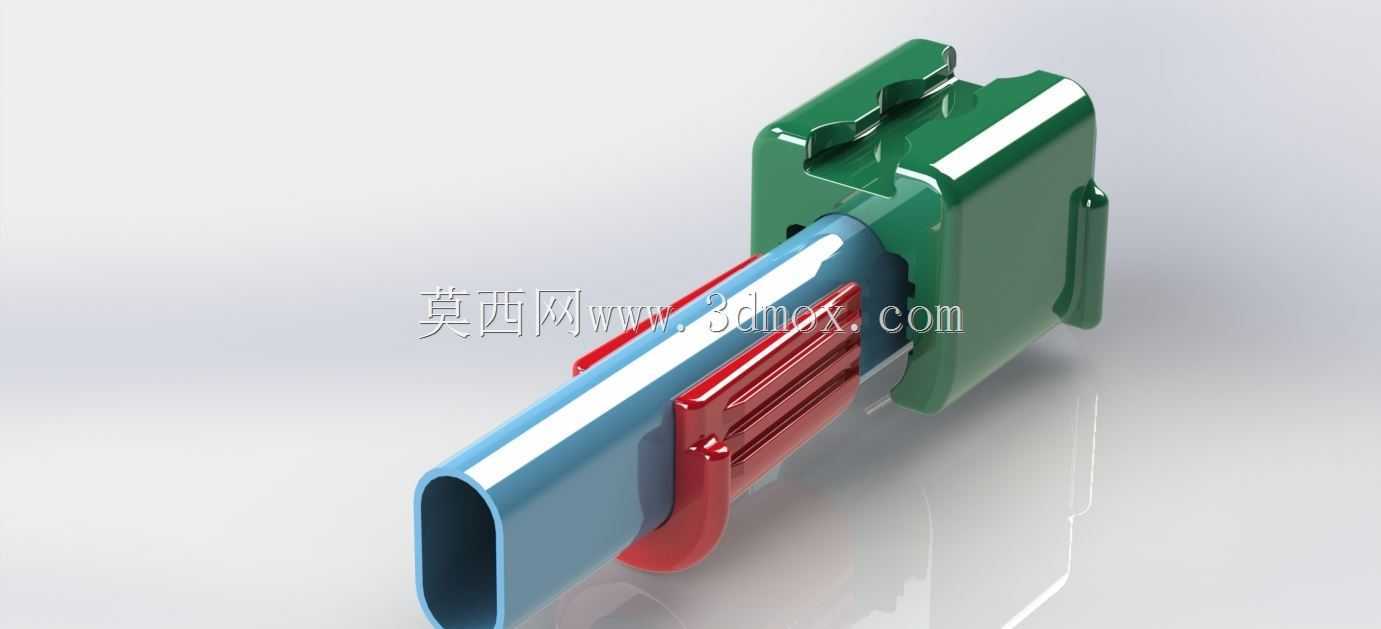

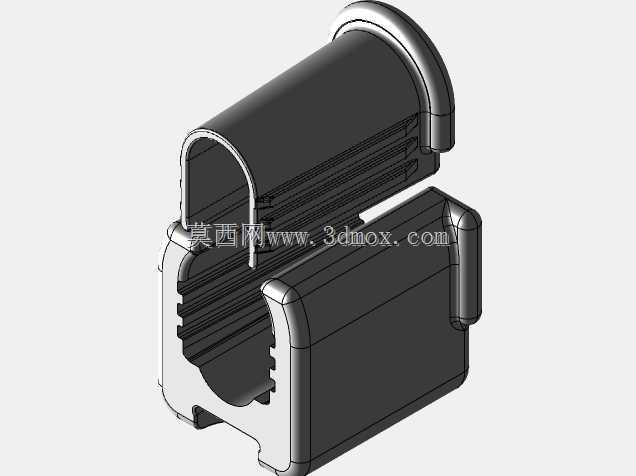

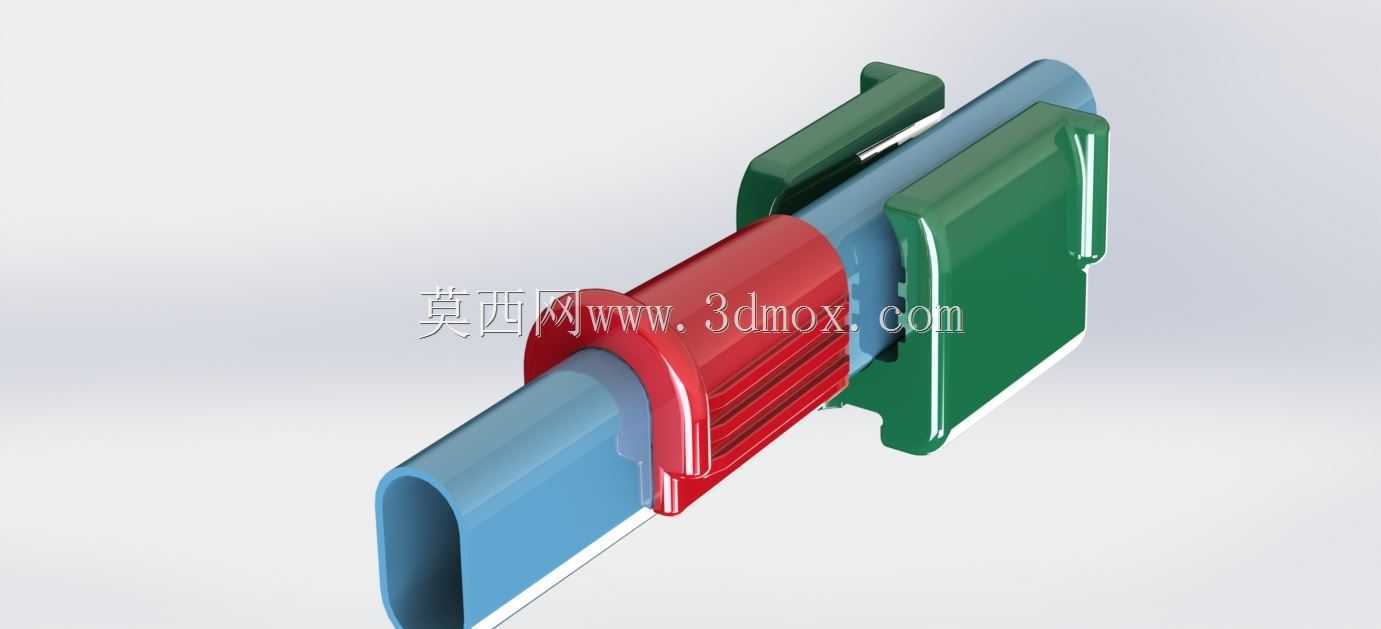

这款快装扶手夹主要应用于模块化护栏、工业设备操作扶手、康复辅助器具、商超展示架的管材快速拼接场景，替代传统螺丝紧固、胶粘连接的装配方案，无需额外辅助工具即可完成扶手段的对接锁紧，大幅降低现场装配的工时消耗，也方便后期运维时的拆装调整。从结构设计逻辑来看，夹体的凸形锁紧部位做了薄型化处理，在保证结构强度的前提下尽可能压缩整体重量，经受力校核，凸形部位可依托材料特性承受最高1300lb的抗压强度，完全满足常规扶手场景的侧向受力、垂直承重要求。凸形结构的尖端与配套导轨预留了微过盈配合量，装配时内螺纹段先脱离扶手夹本体，沿扶手管的轴向滑动，对准外螺纹锥形面后完成初步接合，继续沿轴向推进时，凸形部位受挤压力逐步形变，与扶手管外壁的摩擦力持续增大，此时内螺纹段同步承受递增的压缩力与弯曲力，充分发挥塑料材料抗压、抗弯强度远高于拉伸强度的特性，同时将装配过程中不可避免的拉伸应力控制在最低阈值，避免长期受力后出现连接松脱、结构开裂的问题。该结构适配标准规格的矩形空心扶手管，安装时无需在管材表面额外打孔、做焊接预处理，两个组件可在同一次注塑生产中并排排布成型，单件3D打印验证样件的总重量控制在100g以内，量产时可直接采用通用工程塑料注塑加工，单件成本控制在较低区间。逐层扣合的装配逻辑让每一层接合面都同时形成公母嵌合的微锁止结构，进一步提升连接后的抗扭转、抗拉脱性能，唯一需要注意的设计边界是，无硬止动结构的状态下，若装配时施加的轴向推力过大，会导致两个组件的嵌合量超过合理阈值，提升后期拆卸分离的难度，若应用于需要频繁拆装的场景，可在夹体对应位置增设硬止动块，限制最大压缩行程，避免过盈量超标导致的拆卸困难。实际选型应用时，需要根据扶手管的壁厚、材质调整过盈配合的公差值，若应用于户外场景，可更换耐候性工程塑料材质，提升长期使用的抗老化性能。
