拓扑优化航空轴承支撑结构设计

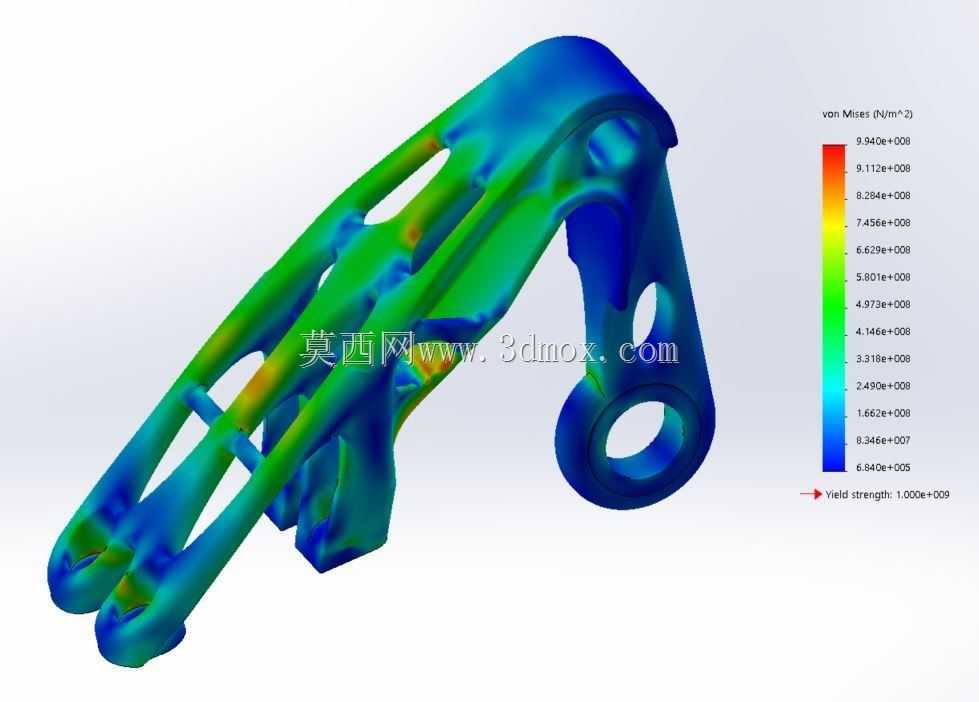

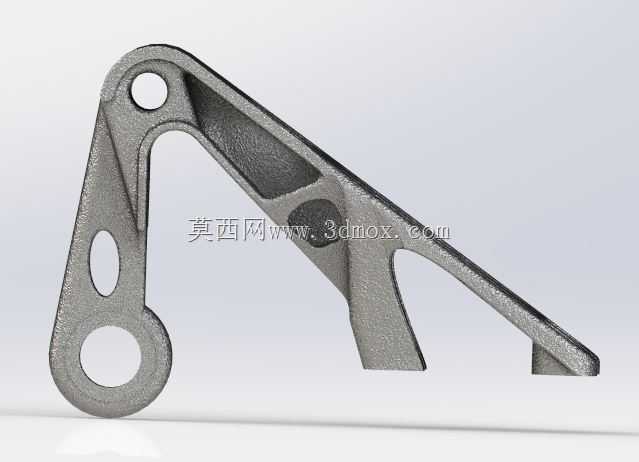

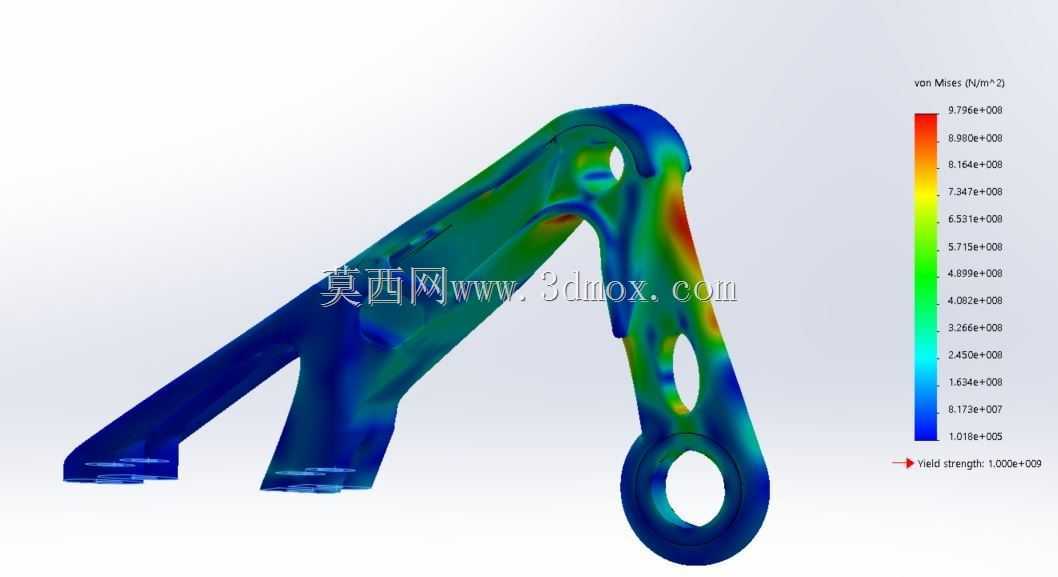

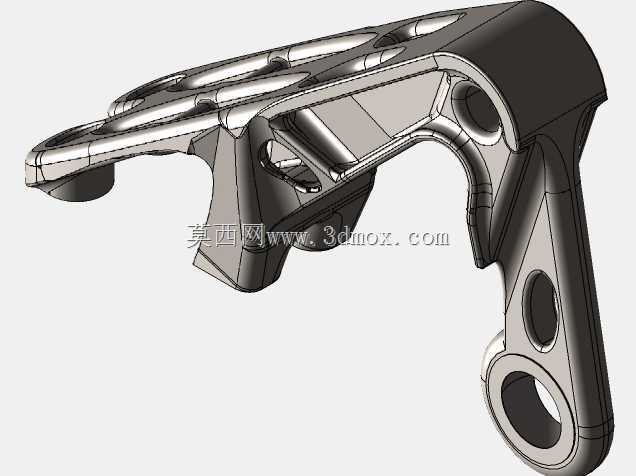

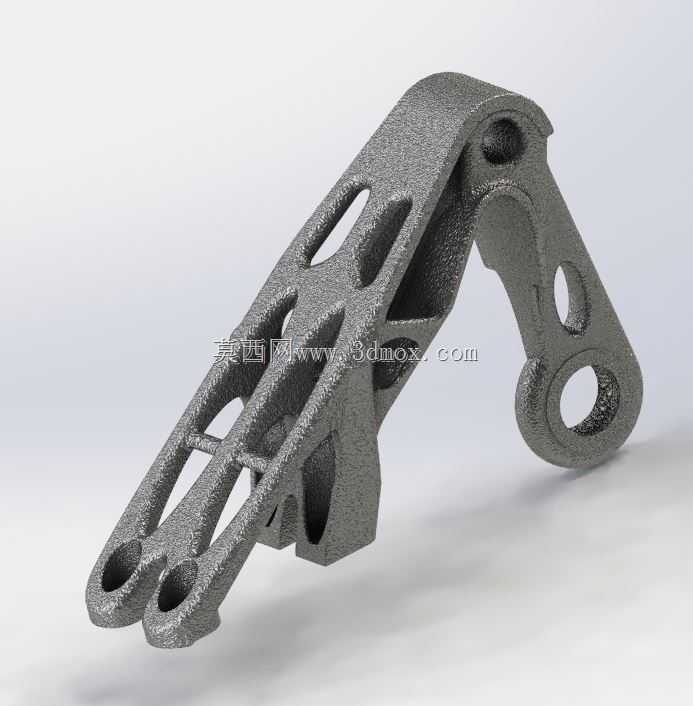

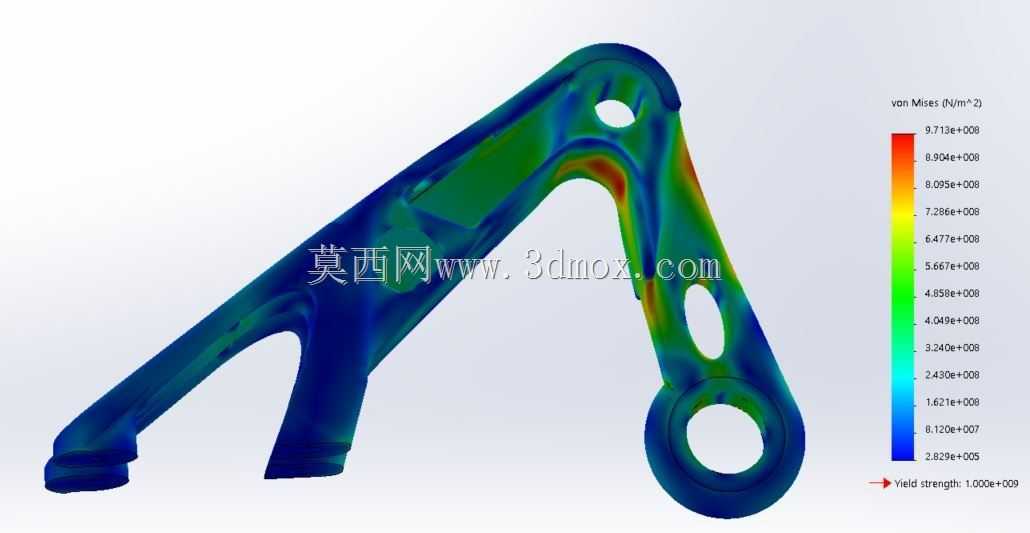

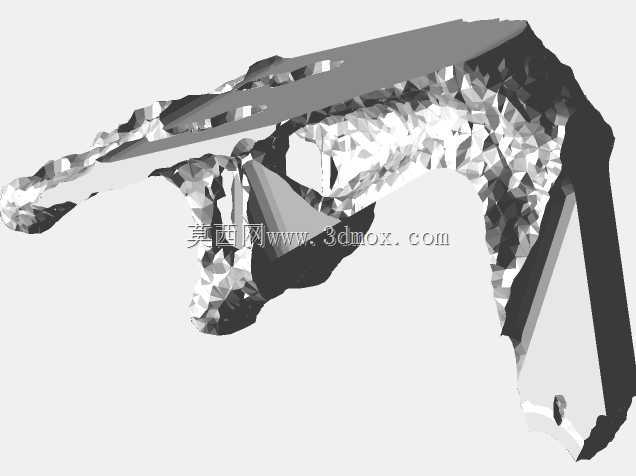

该支撑构件主要应用于航空飞行器的传动系统安装环节，承担轴承外圈的径向与轴向载荷传递功能，是连接机身承力框架与旋转传动部件的关键衔接零件，直接影响传动系统的运行稳定性与疲劳寿命。在实际装机场景中，该支架需要在高频振动、交变温度差的工况下持续工作，既要保证足够的结构刚度避免轴承安装位出现形变偏移，又要尽可能控制自身重量，降低航空设备的无效载荷占比。从结构设计逻辑来看，该构件采用了拓扑优化后的仿生承力构型，摒弃了传统等厚度板材铣削的冗余结构，在载荷传递的主路径上保留了连续的材料分布，在非承力区域通过镂空设计去除多余材料，整体应力分布更加均匀，有效避免了传统直角结构带来的应力集中问题。构件上设置的两处大尺寸同轴圆孔为轴承安装定位位，加工时需要严格保证两孔的同轴度公差与端面垂直度要求，避免轴承安装后出现偏载磨损；侧边延伸的长条状结构为机身连接安装边，上面预留的定位孔用于和机身承力梁通过紧固件连接，安装边的贴合面需要保证足够的平面度，确保装配后连接刚性。构件中部的异形镂空结构并非单纯为减重设计，其轮廓走向完全匹配有限元分析得出的应力流线方向，在不降低整体屈服强度的前提下，相比传统实心支架重量降低近四成，同时镂空结构也为机载管线的排布预留了穿行空间，优化了周边部件的布局空间。在安装边界方面，该支架的整体外轮廓需要适配机身隔舱的预留安装空间，所有突出结构的圆角过渡都经过干涉校验，装配时不会与周边的液压管路、线缆束产生运动干涉，支架的安装孔位间距完全匹配机身承力结构的预置螺纹孔位置，不需要额外制作转接件即可完成装配。日常维护场景中，该结构的外露承力面无封闭空腔设计，不会出现积液积灰问题，日常检查时可以直接观察到所有关键承力部位的表面状态，便于及时发现疲劳裂纹等隐患。
