黄黑警示涂装双发射舱机械火箭装置

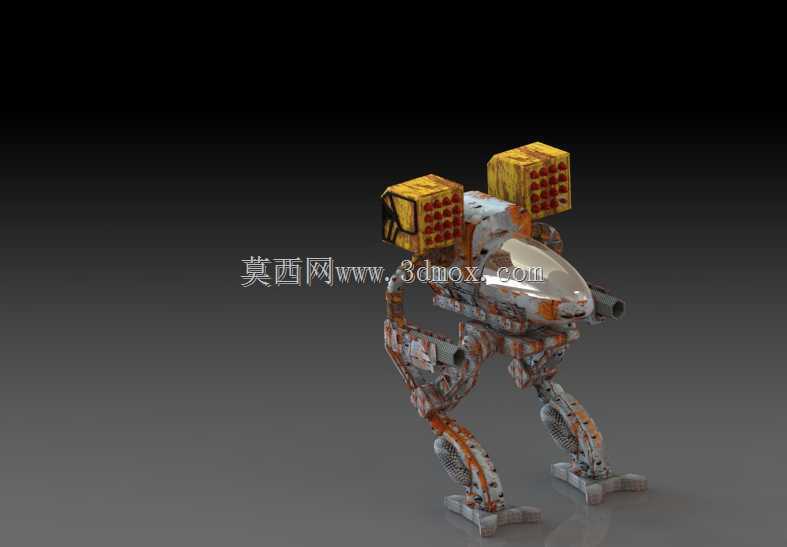

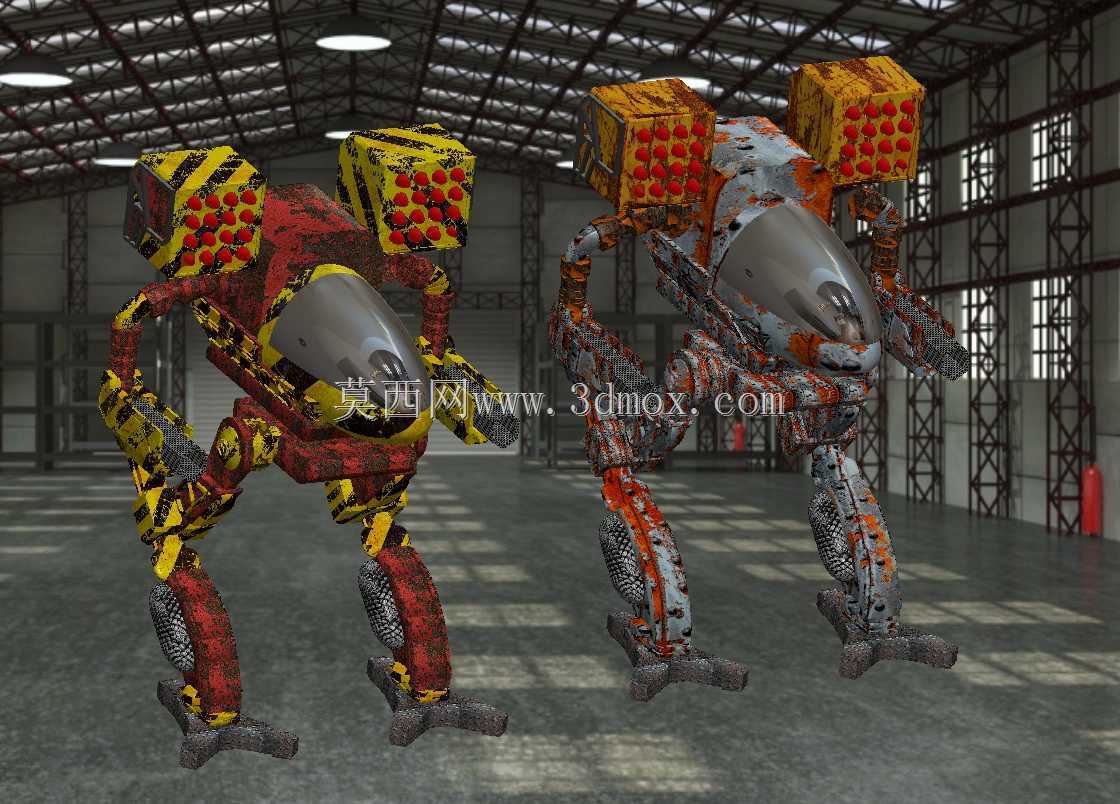

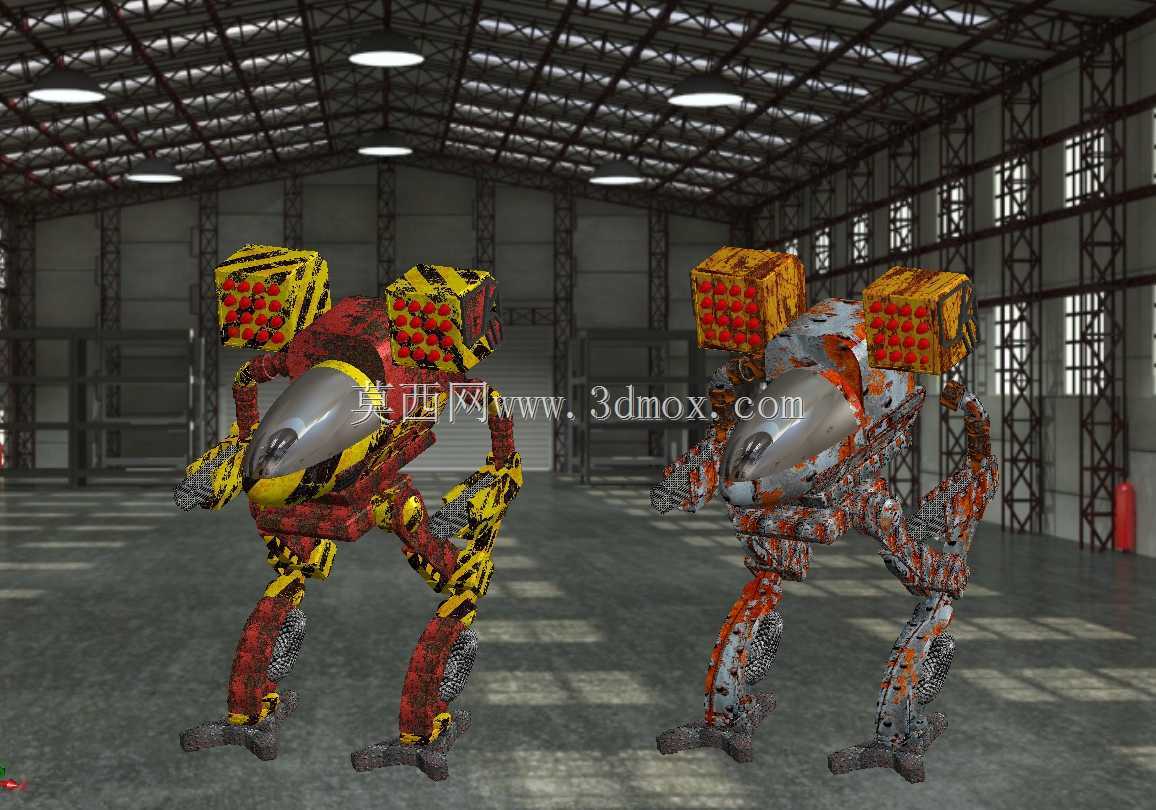

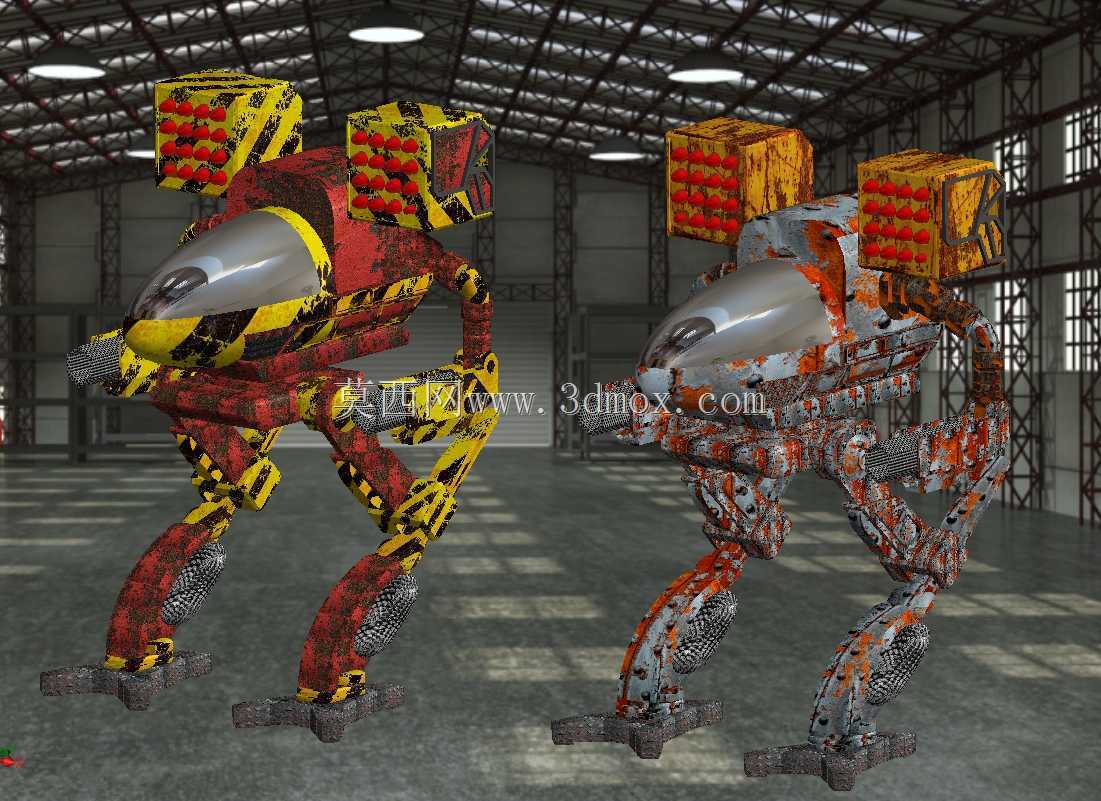

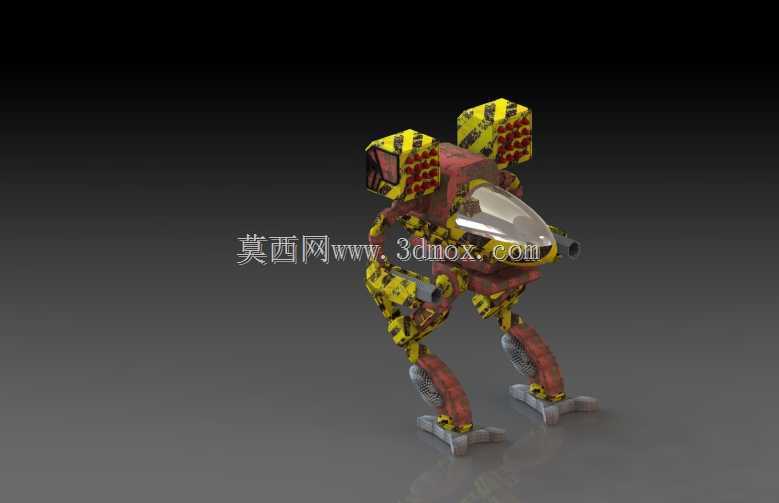

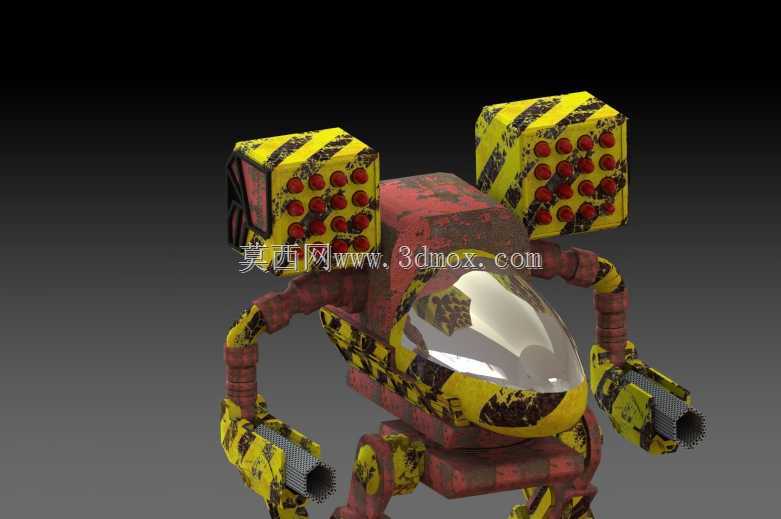

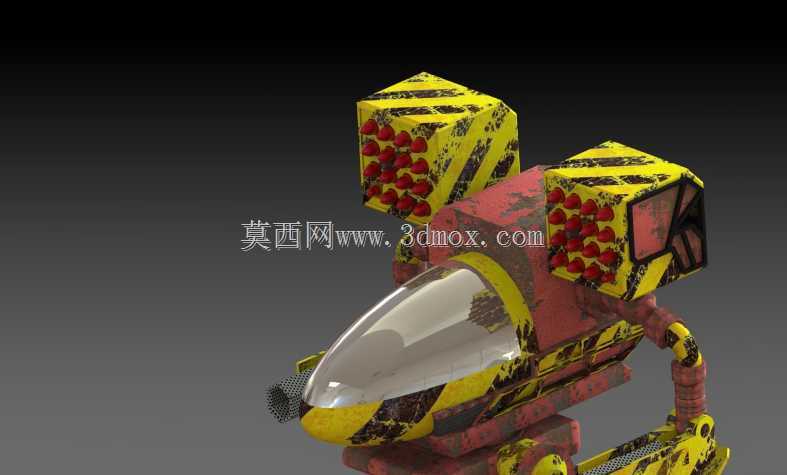

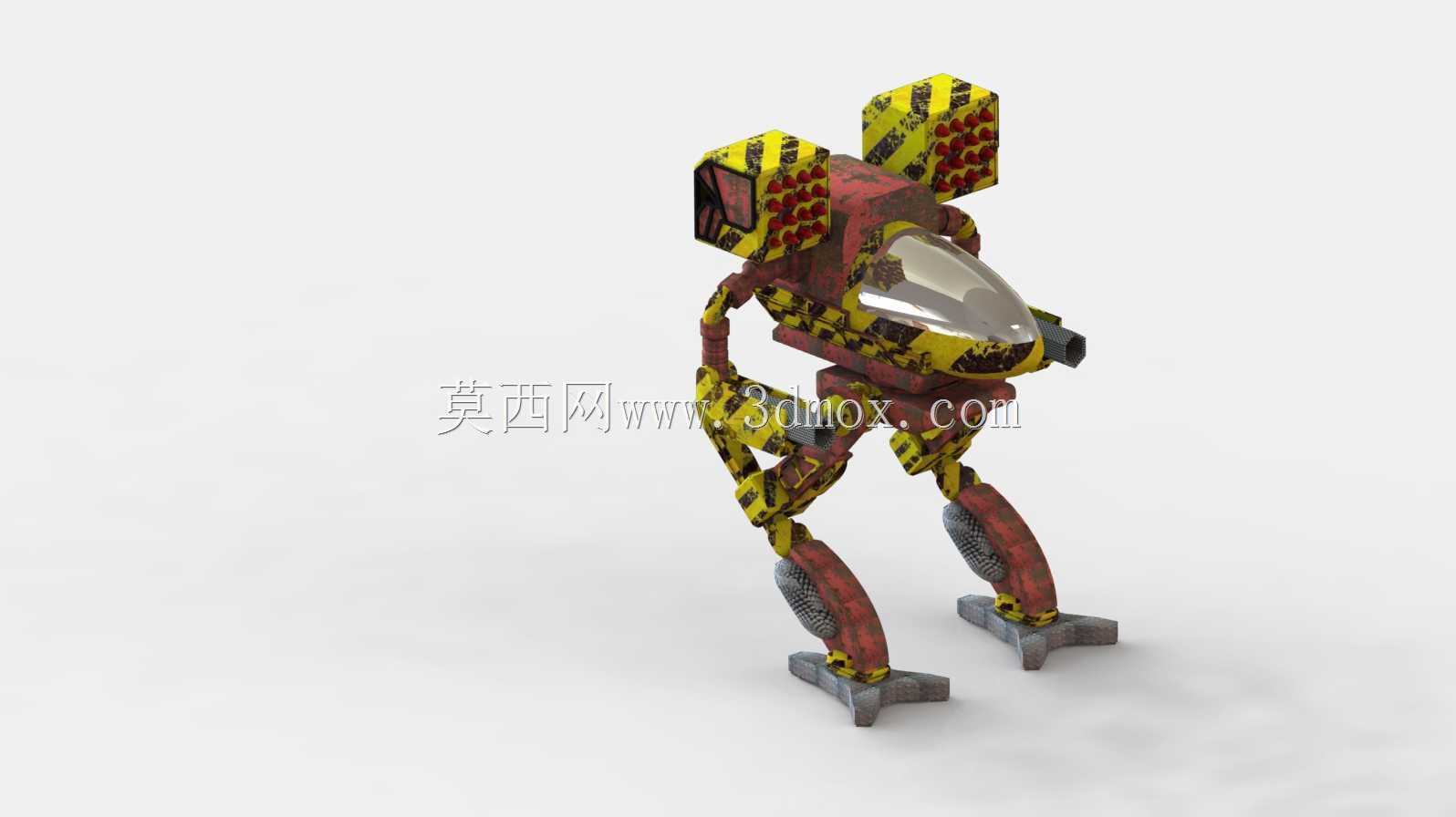

该装置整体采用类机甲仿生构型设计，主体核心为椭球形透明乘员舱，舱体曲面做了流线型过渡处理，可有效降低行进过程中的风阻影响，舱壁厚度按照承压标准做了等比例设计，能够适配常规低空作业环境下的内外压差需求。上部对称布置两个方形多管发射舱，每个发射舱表面按4行5列矩阵排布20个发射管口，管口做了内倒角处理，可减少发射瞬间的燃气冲蚀磨损，发射舱外侧覆盖黄黑相间的斜纹警示涂装，符合高危作业设备的视觉标识规范，便于作业人员快速识别设备危险区域。两侧对称布置多自由度机械臂结构，臂段采用分段式铰接设计，每段铰接处预留了管线排布空间，可内置动力传输管线与信号控制线，臂端搭载的发射装置与上部发射舱采用通用接口设计，可根据作业需求快速更换不同功能的作业端头。下部行走支撑结构采用三点式支撑布局，支撑腿做了等强度变截面设计，在保证结构刚度的前提下尽可能降低整体自重，支撑脚处预留了安装固定孔位，可根据使用场景选择固定式安装或者搭配移动底盘实现机动作业。从实际应用场景来看，该类装置可部署在固定防御点位作为近程防御单元使用，也可搭载在机动平台上作为机动突击作业单元，多发射管矩阵布局可实现短时间内的多目标覆盖，机械臂的多自由度设计可让臂端发射装置实现大角度俯仰与转向，弥补上部固定发射舱的射界盲区。设计过程中对整体重心做了反复校核，将大质量的发射舱模块布置在装置上部靠后位置，乘员舱布置在重心靠前位置，平衡前后重量分布，避免发射瞬间后坐力导致的装置倾覆问题，所有外露结构件的棱边都做了圆角钝化处理，避免作业过程中剐蹭损伤配套管线或者操作人员。装置的整体安装边界做了紧凑化设计，横向宽度控制在常规机动载具的货厢宽度范围内，高度满足常规隧道、库房的通行限高要求，可直接搭载在轻型越野平台上实现快速转场，不需要额外拆解运输。各模块之间采用快拆连接结构，日常维护时可单独拆解发射舱、机械臂或者支撑腿模块，不需要整体吊装拆解，降低现场维护的作业难度与耗时。
