庞巴迪Q400涡桨支线客机结构建模

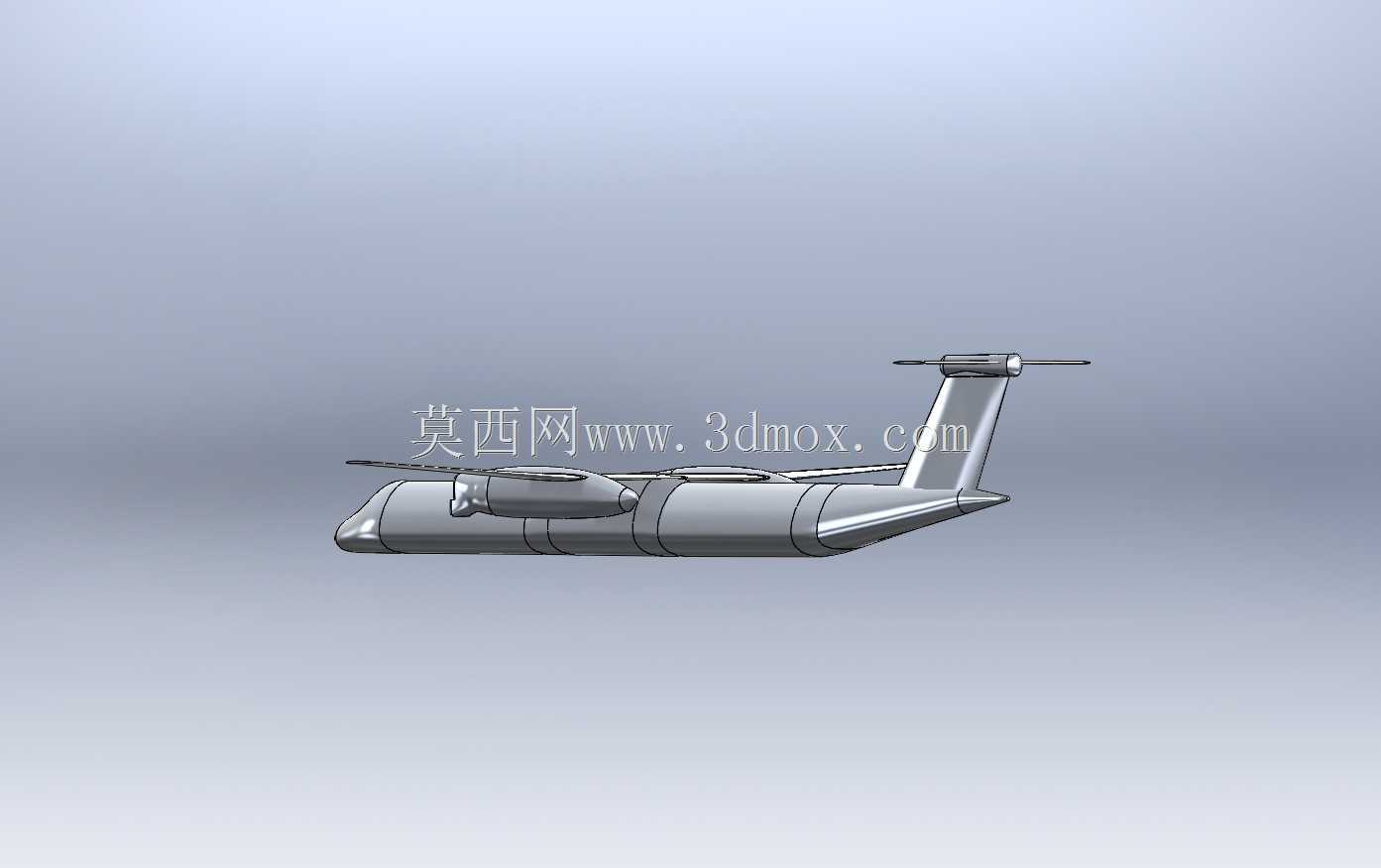

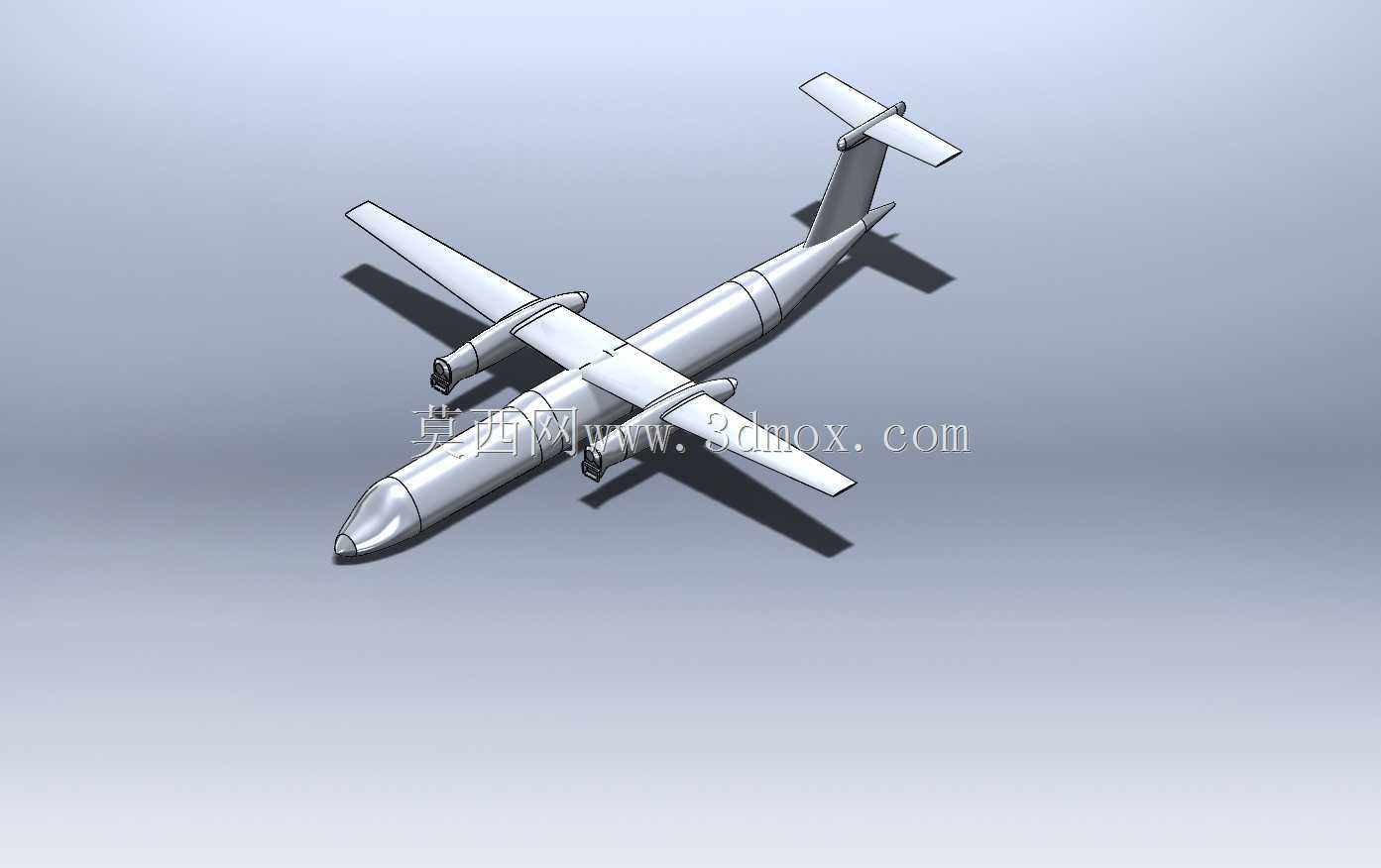

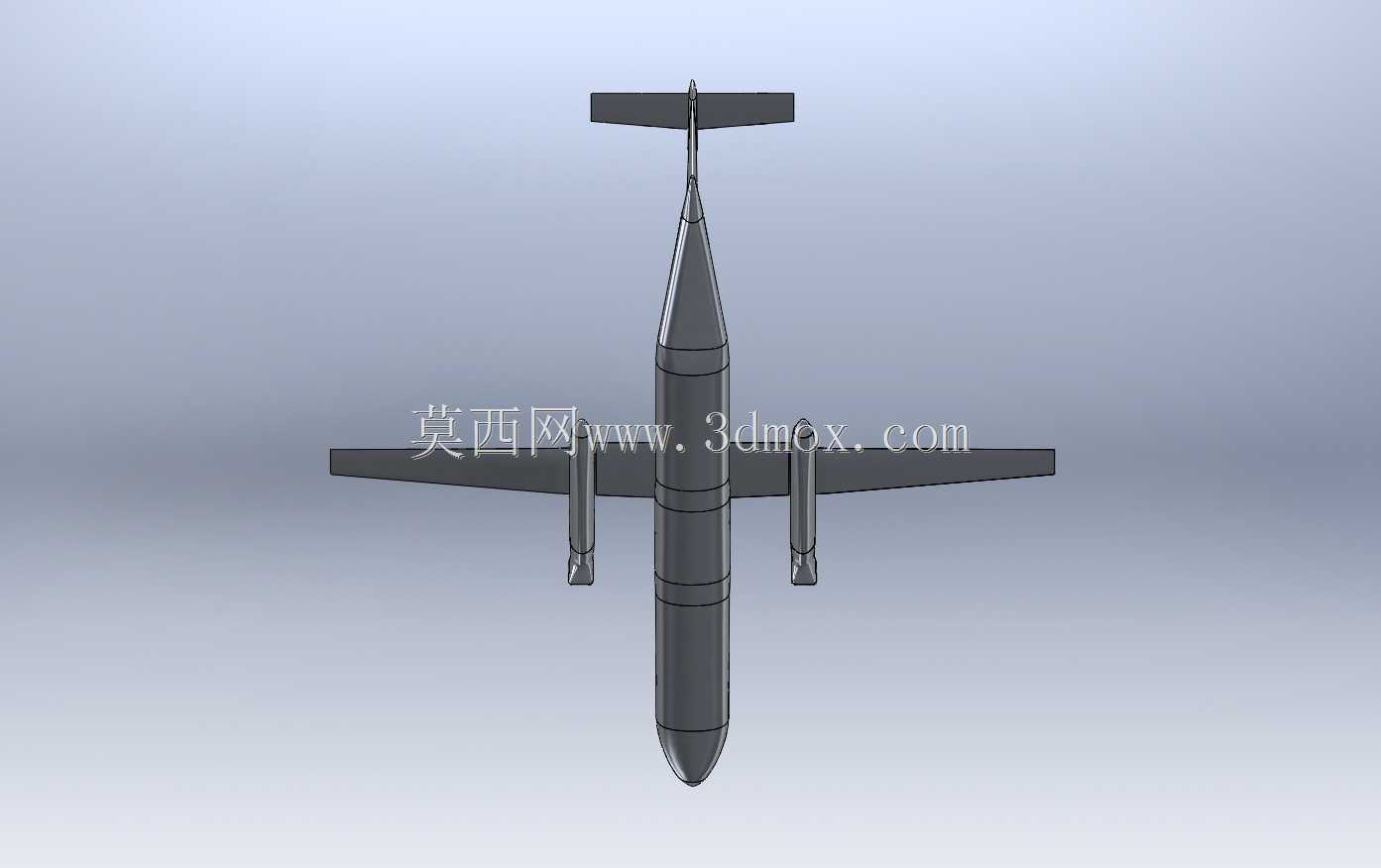

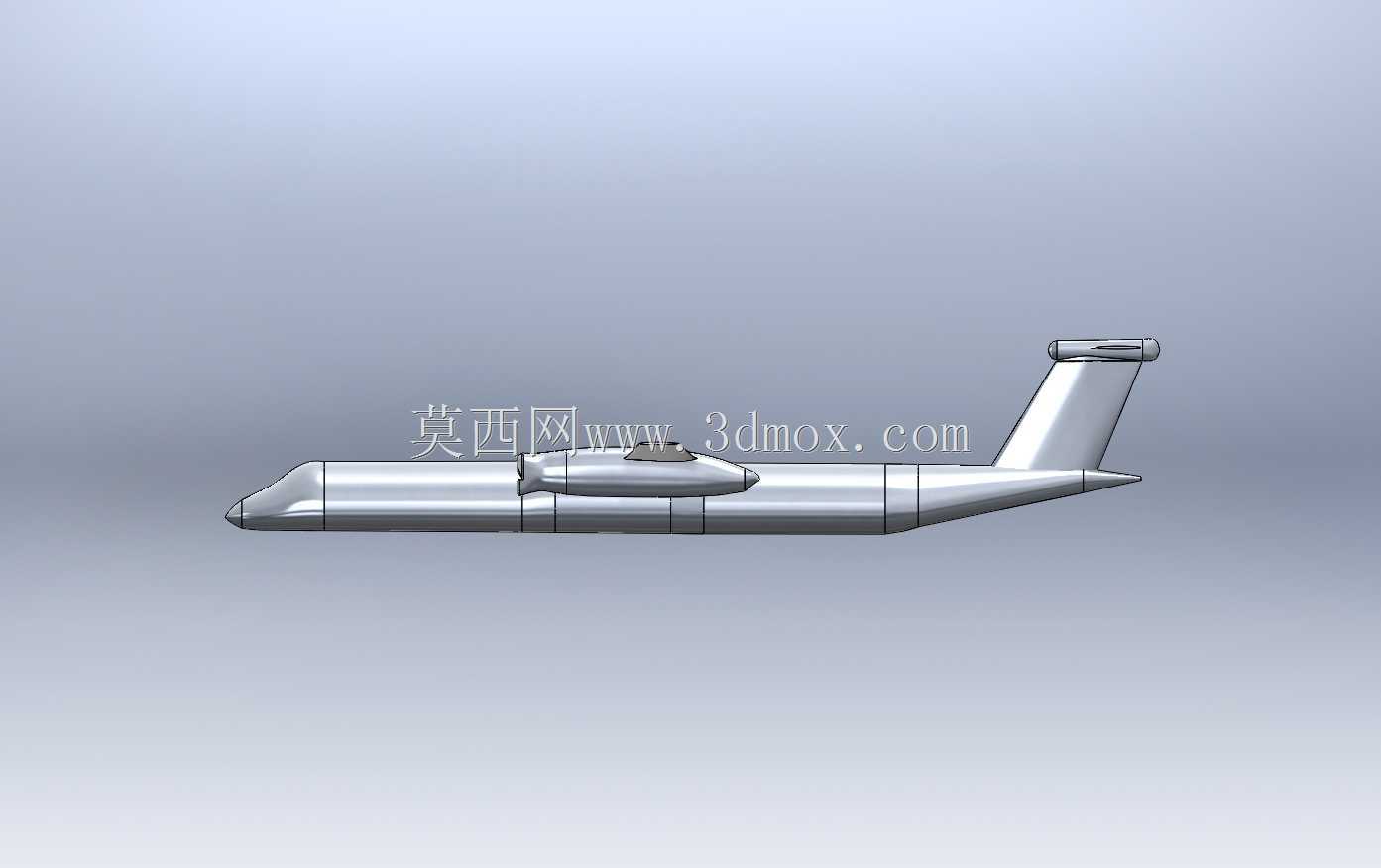

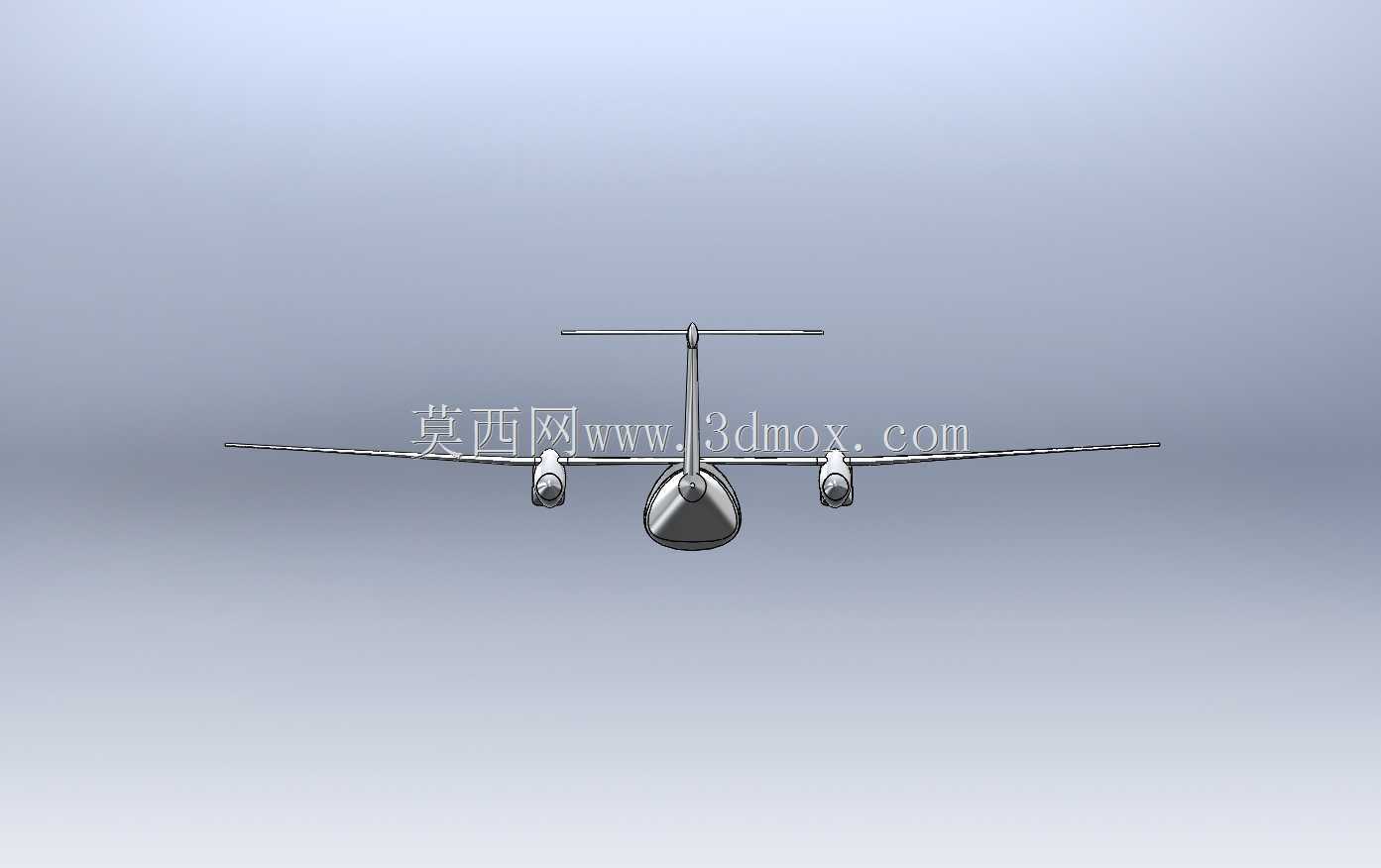

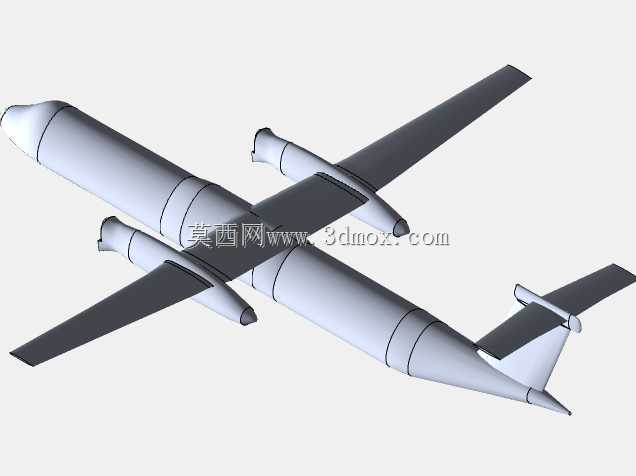

本次建模围绕庞巴迪Q400涡桨支线客机展开，该机型主打短程支线航空运输场景，多用于1000公里以内的中小城市间通勤航线，也可经改装后执行公务出行、地质勘探、短途货运等特殊任务，在高原、高海拔等复杂起降条件的航线中，凭借涡桨发动机的低速大推力特性，具备比喷气式支线客机更强的环境适应能力，能在长度较短的非高标准铺装跑道完成起降作业。建模过程中优先还原整机气动布局特征，采用上单翼搭配T型尾翼的结构布局，机翼下方吊装两台涡桨发动机，这种布局能让发动机远离地面，避免起降过程中跑道碎石被吸入发动机，同时上单翼设计也能让客舱内部空间不受机翼结构遮挡，提升客舱乘坐舒适度与货舱装载效率。机身采用常规半硬壳式结构设计，建模时严格匹配真实机型的截面变化规律，机头位置预留雷达罩安装空间，驾驶舱风挡按照真实视野倾角做曲面拟合，机身中段为客舱承载段，下部设置货舱安装边界，机身尾部逐步收窄过渡至尾翼连接段，尾翼部分包含垂直安定面、水平安定面与操纵舵面结构，水平尾翼布置在垂直尾翼顶端，能避开机翼后方的气流扰动区域，提升飞行过程中的操纵稳定性。起落架部分采用前三点式布局，前起落架布置在机头下方驾驶舱后侧位置，主起落架收纳于发动机短舱后侧的机身整流罩内，建模时明确了起落架放下与收起的位置边界，对应不同飞行状态下的结构干涉检查需求。机翼部分的建模兼顾了翼型的气动特征与结构安装需求，机翼前缘设置除冰装置安装区域，后缘布置襟翼、副翼等操纵面的安装位，发动机短舱与机翼的连接结构做了简化还原，明确了短舱与机翼的连接面位置、发动机轴线与机翼的安装夹角，匹配真实机型的推力线设计参数。从实际应用角度看，该模型可用于航空类专业的教学演示，帮助学习者直观理解涡桨支线客机的整体结构布局，也可作为机场地面保障设备设计的配套参考模型，用于验证廊桥对接、地勤车辆作业、行李装载等场景的空间匹配关系，建模过程中对整机外形尺寸做了等比例还原，机身长度、翼展、尾翼高度等关键尺寸均匹配真实机型参数，机身与机翼、尾翼、发动机短舱的连接位置均做了结构过渡处理，避免出现曲面断层、结构错位等问题，各部件的分模边界清晰，可直接用于后续的结构拆分、3D打印验证或者渲染展示作业。
