无人机挂载式短途货运空投附件结构

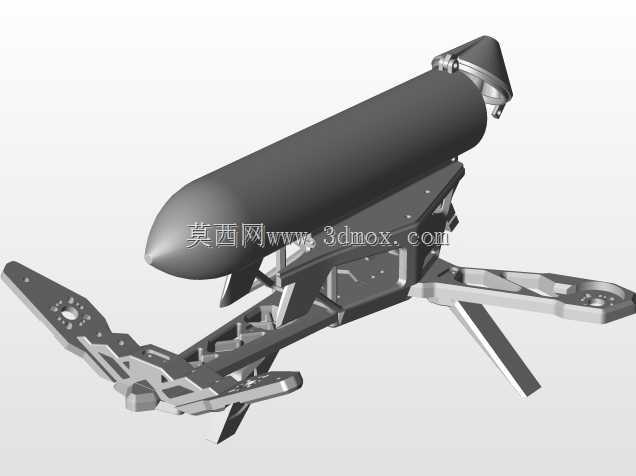

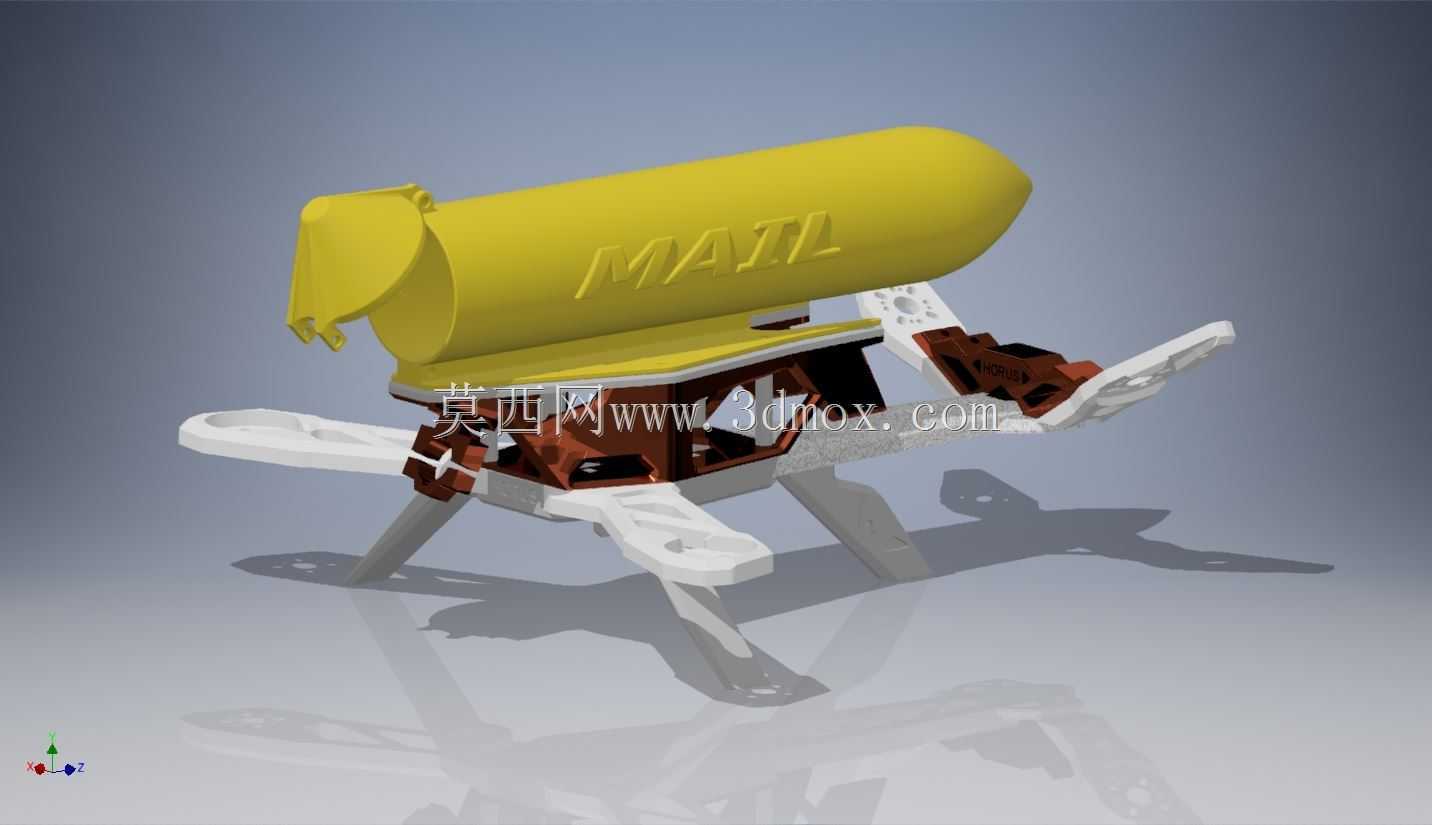

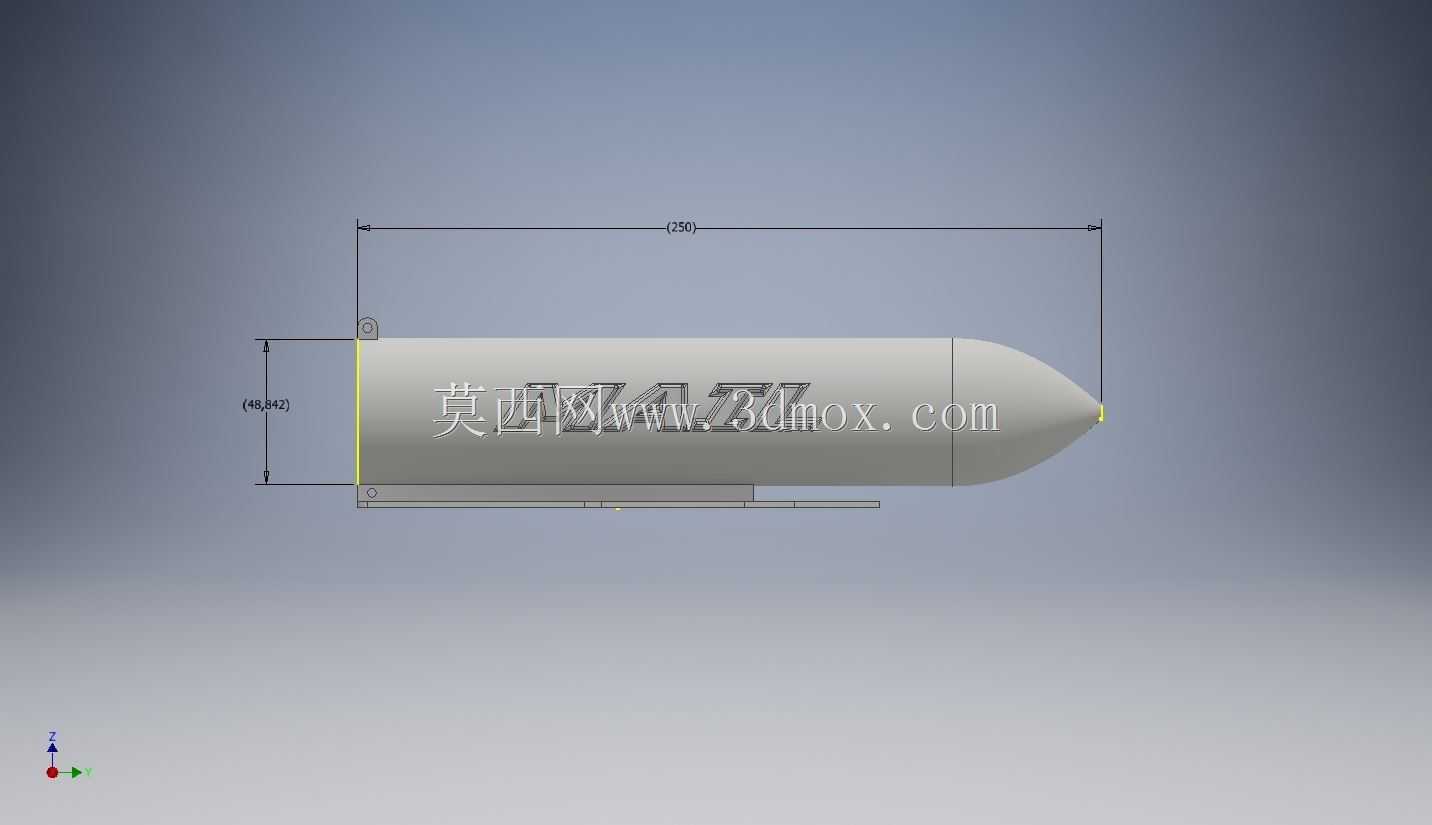

这套挂载结构主要面向城市短途即时配送、园区内部文件流转、应急场景小物资投送这类轻量化货运场景，适配多旋翼民用无人机的底部安装位，解决普通无人机无专用货运固定位、小件物品投放易脱落、投放精度差的实际问题。从结构设计逻辑来看，整体采用分体式布局，上部为流线型储纳舱，舱体曲面做了大圆角过渡处理，飞行过程中可以有效降低风阻，减少额外的动力损耗，舱体内部做了限位筋结构，可容纳封装好的文件袋、小型硬质包装盒类物品，避免飞行过程中舱内物品晃动影响无人机飞行重心。下部为快拆式连接支架，支架采用镂空式框架设计，在保证结构强度的前提下尽可能降低自身重量，支架的安装孔位匹配主流多旋翼无人机的底部通用安装螺孔间距，不需要对无人机本体做额外改装即可完成固定，安装边界预留了足够的传感器避让空间，不会遮挡无人机原有下视视觉、测距传感器的工作视野。两侧的支撑脚结构在无人机降落时可起到缓冲支撑作用，同时集成了投放触发的联动结构，当无人机飞抵目标点位上空时，可通过飞控信号触发舱体开启结构，完成物品的自动空投，不需要额外加装独立的投放舵机，简化了整体接线与控制逻辑。结构的受力点做了局部加厚处理，挂载连接位的承重上限适配5kg以内的小件货运需求，日常使用场景下可满足普通文件、小型样品、应急药品这类物品的配送需求，储纳舱的开合结构做了卡扣式限位，飞行过程中不会因为气流扰动出现意外开启的情况，降落时支撑脚的形变行程可吸收大部分落地冲击，避免舱内物品受震动损坏。整套结构的重心经过配平设计，挂载后无人机的整体重心偏移量控制在飞控可自动调整的阈值范围内，不会出现起飞侧倾、飞行姿态不稳的问题，不同部件之间采用模块化连接，储纳舱可根据实际配送物品的尺寸更换不同容积的规格，支架部分可通用适配不同轴距的多旋翼无人机平台，不需要重新开模制作整套结构，降低了实际应用的改造成本。
