拓扑优化航空轴承承力支架结构

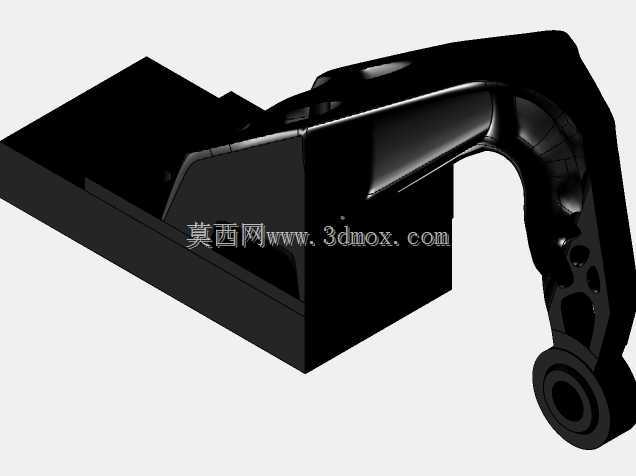

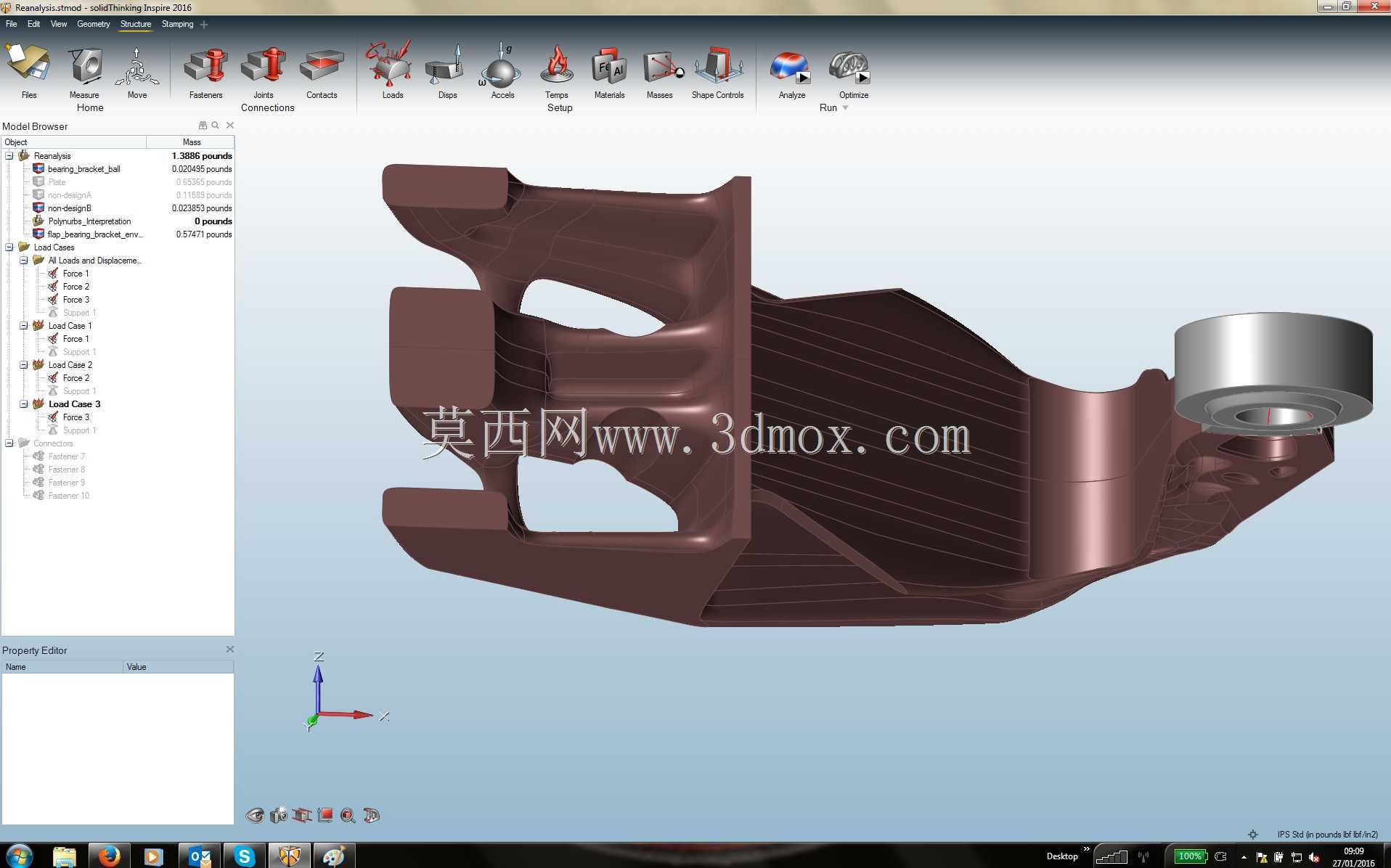

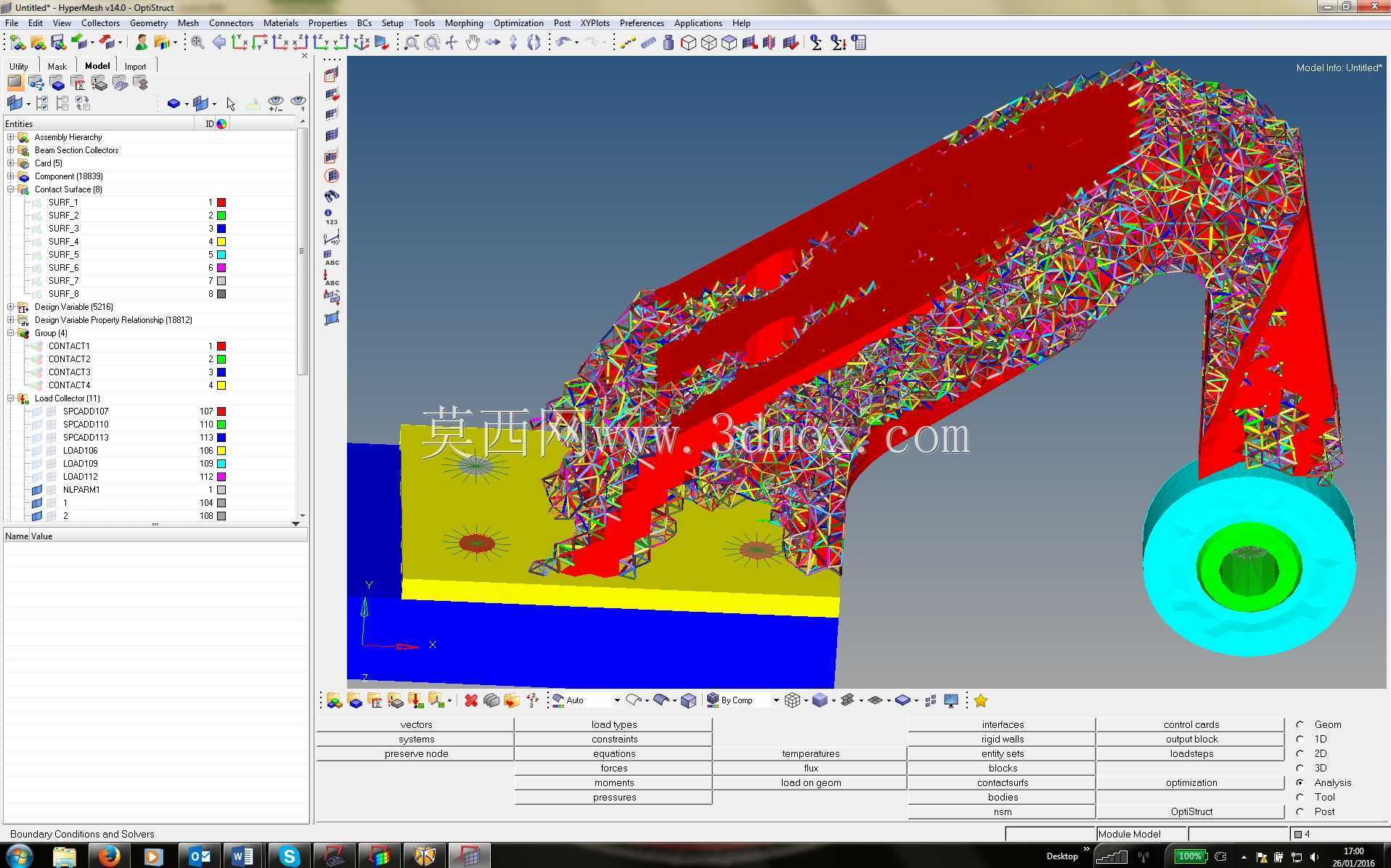

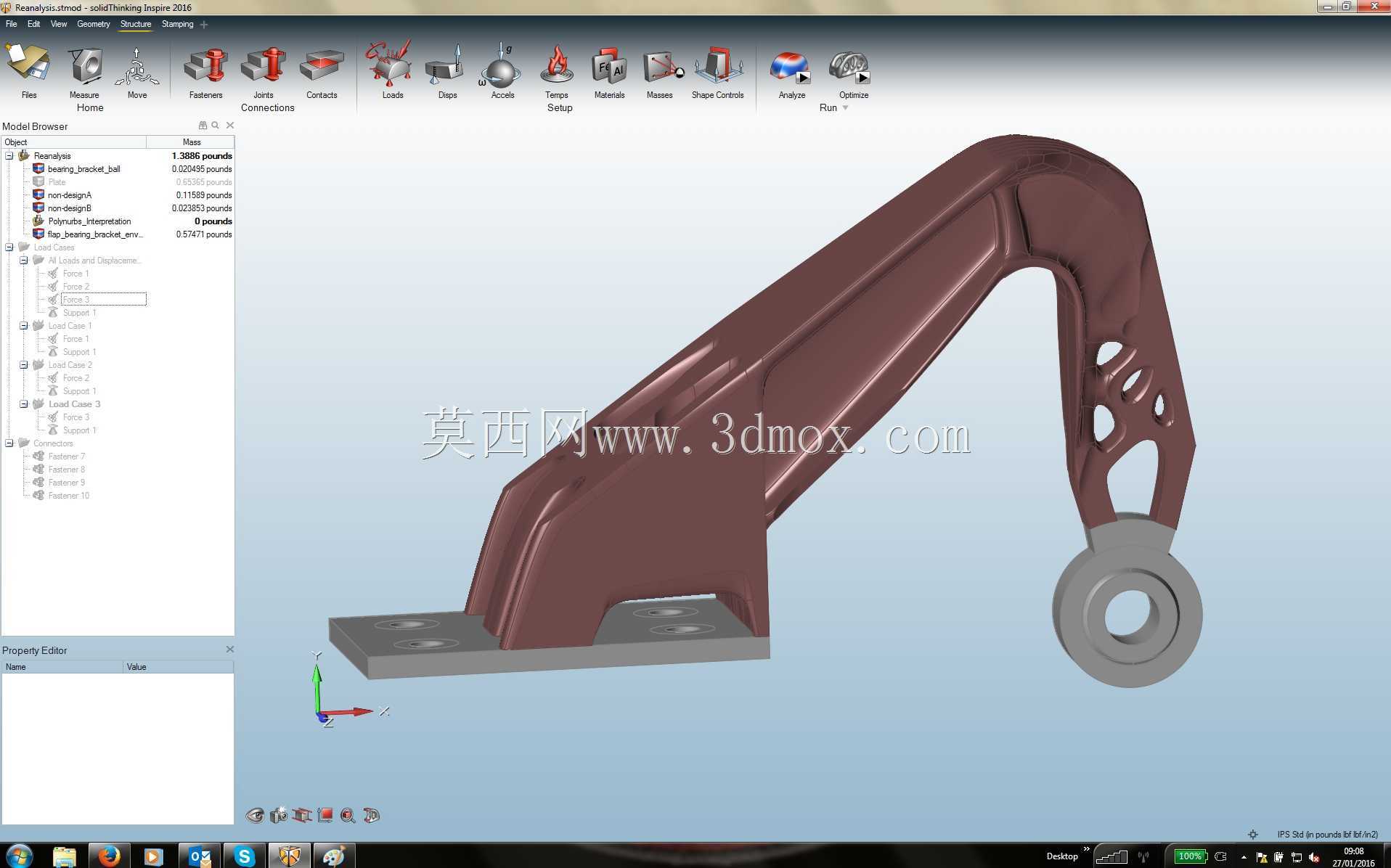

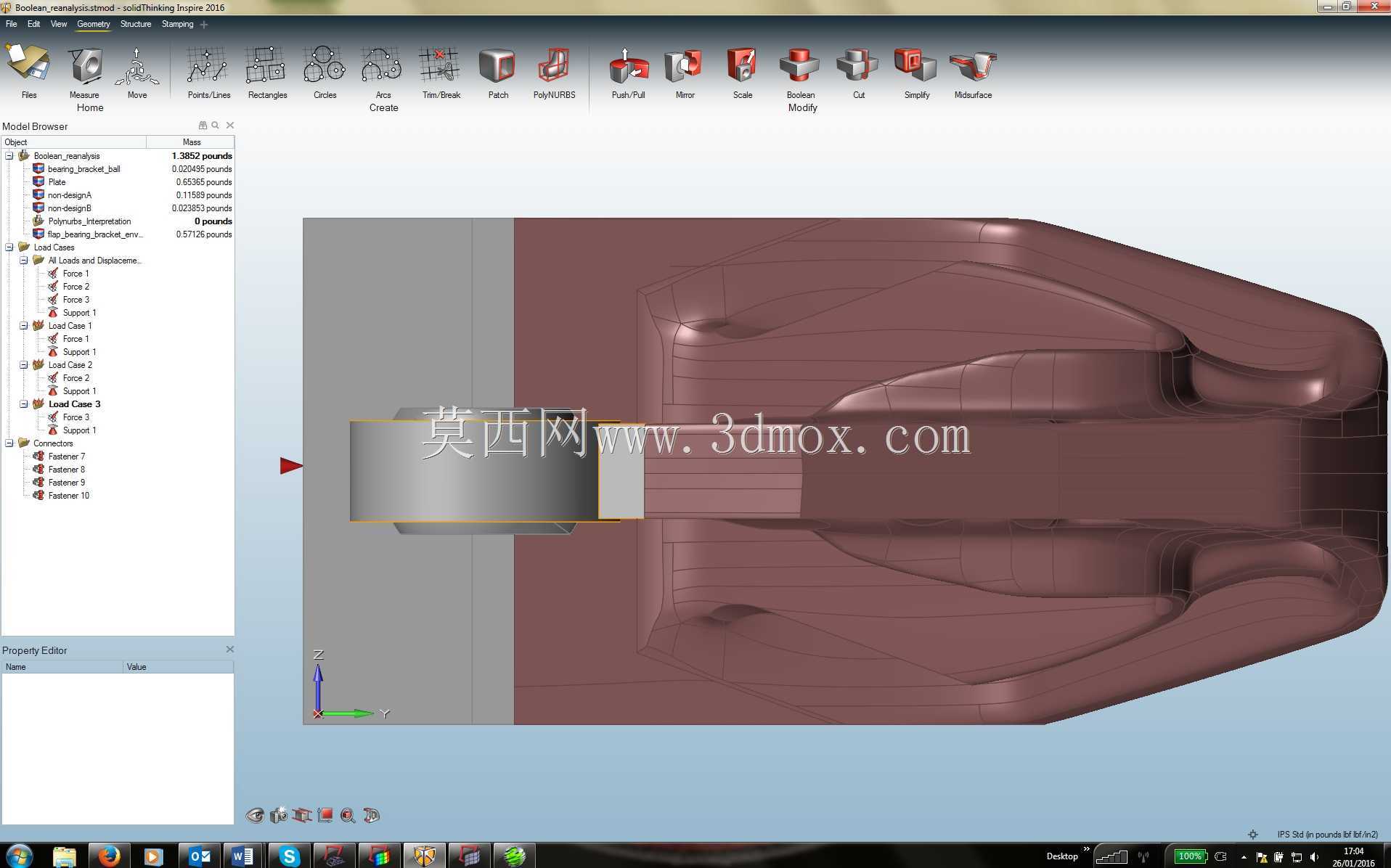

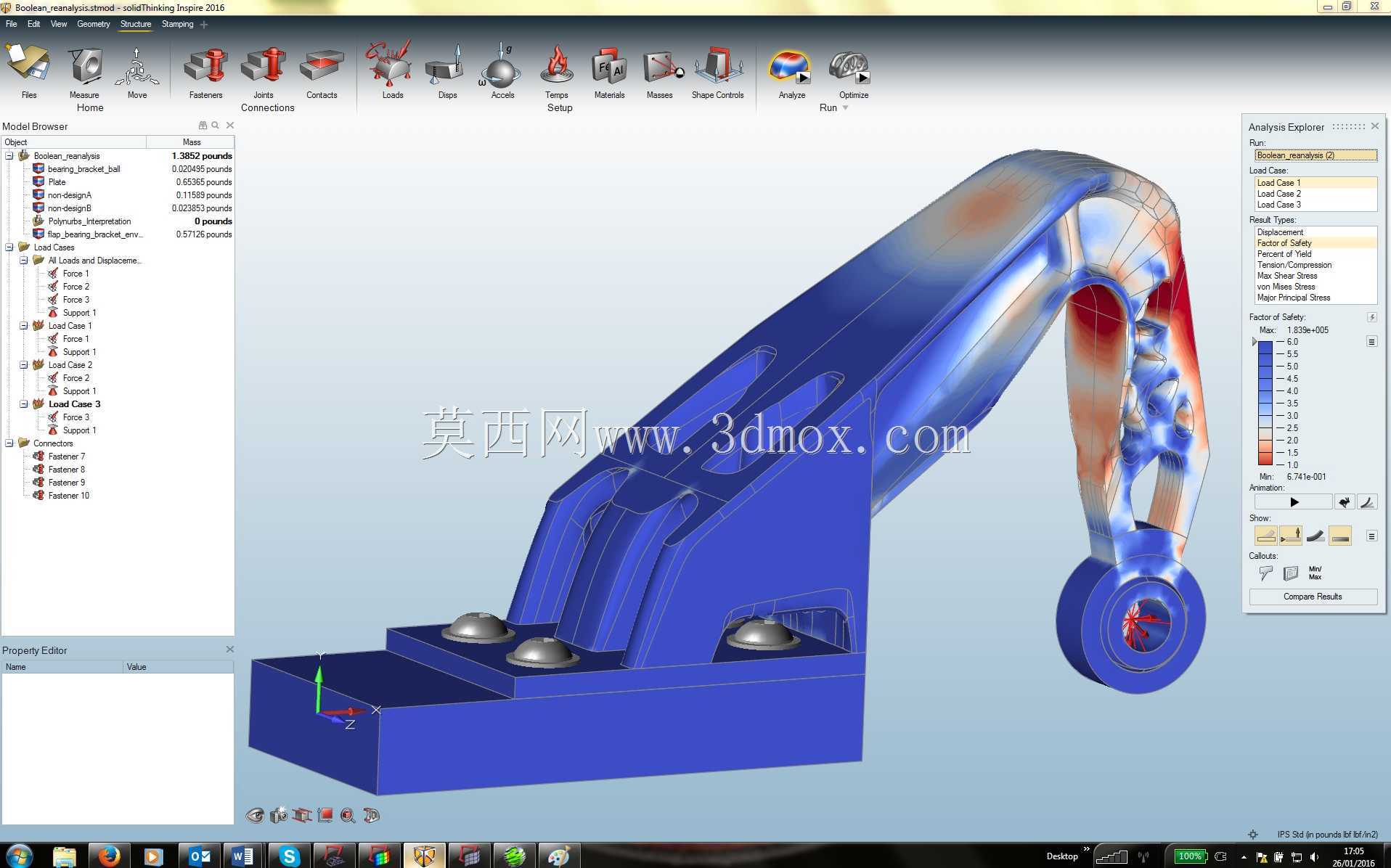

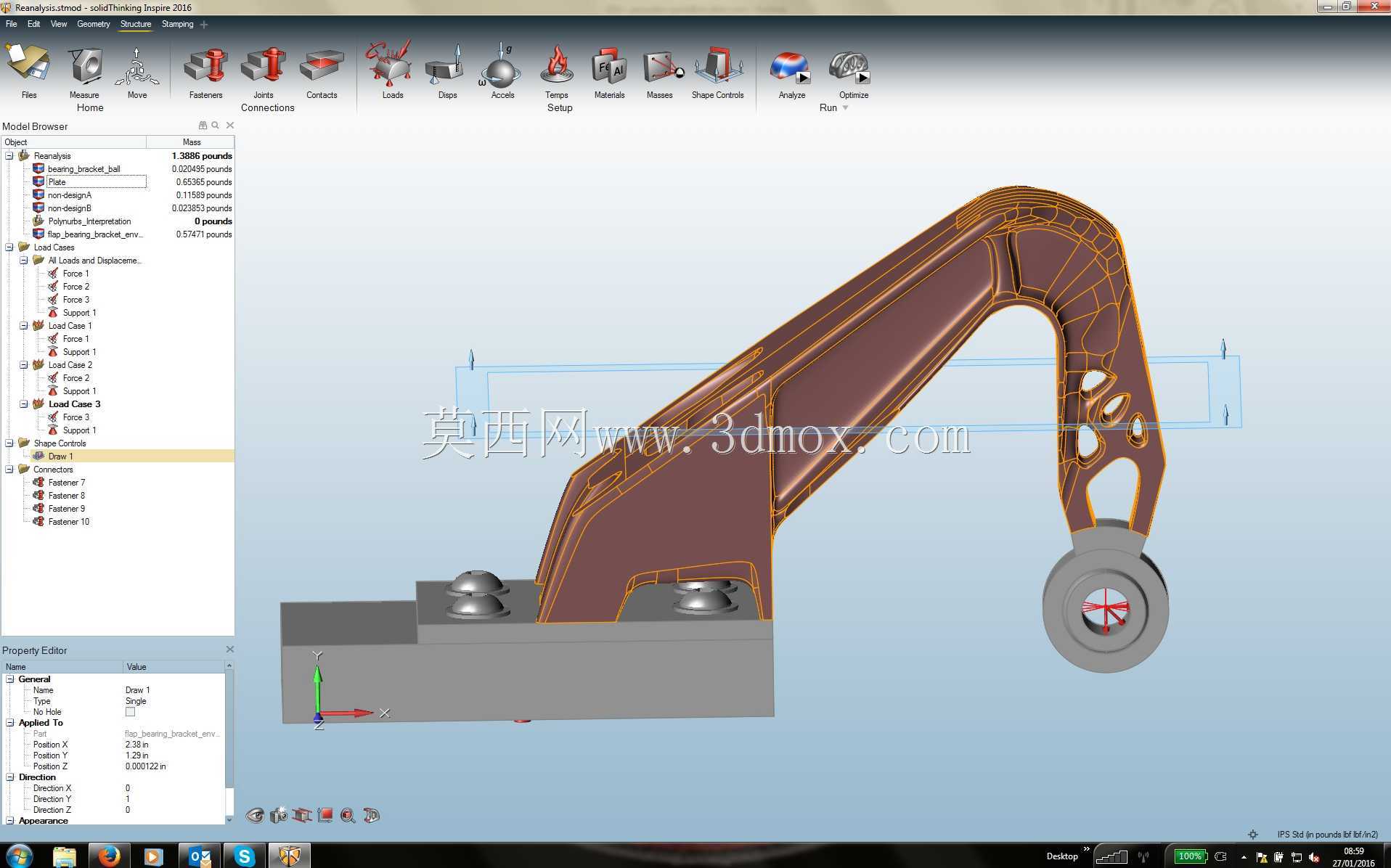

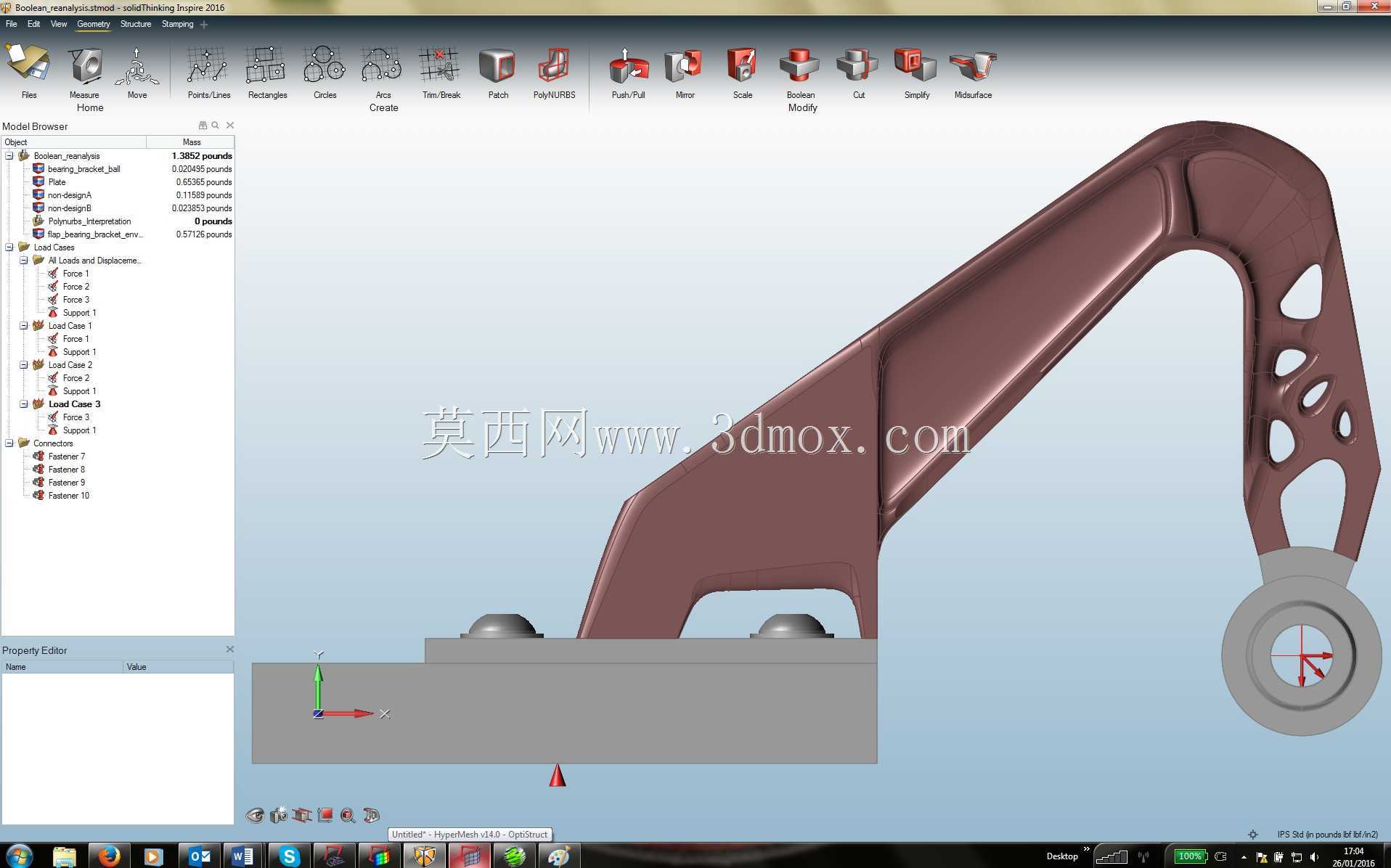

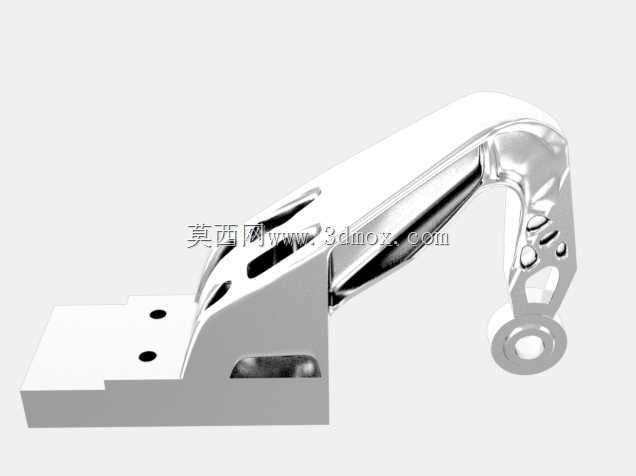

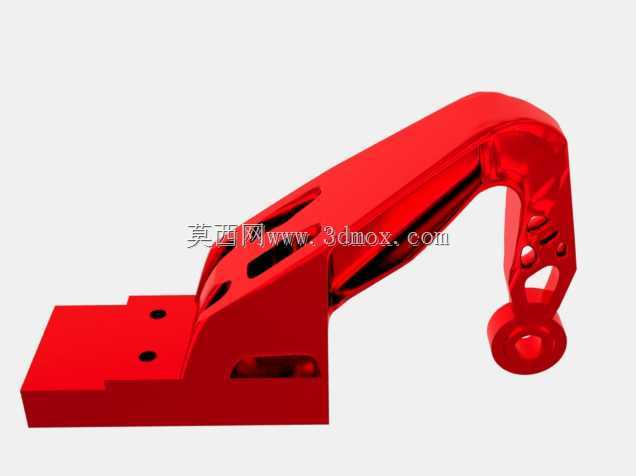

该支架属于航空机载系统的轴承承力构件，核心应用场景为飞行器舵面传动、机载设备安装的载荷传递链路，主要承担轴承座传递的径向载荷、交变振动载荷以及飞行工况下的冲击载荷，为配套的Alcon系列轴承提供稳定的安装定位与载荷传导路径，避免传动链路因支撑刚度不足出现偏磨、振动超限等问题。从结构功能特性来看，该构件采用一体化拓扑优化构型，完全区别于传统铣削加工的等厚度板件拼接支架，材料分布完全贴合主应力路径走向，在非承力区域做了充分的材料去除，在保证安装接口刚度、强度冗余的前提下，最大程度降低构件自身重量，适配航空领域对构件重量控制的严苛要求。设计阶段首先完成三种典型载荷工况的边界定义，涵盖地面停机静载、巡航阶段稳态载荷、机动飞行瞬态冲击载荷，结合有限元分析完成初始设计域的应力分布计算，再通过拓扑优化算法迭代出最优材料传力路径，最终形成的仿生类筋板构型，既避免了传统加强筋布局带来的应力集中问题，也让整体结构的固有频率避开了机载传动系统的常用工作频段，降低共振风险。安装边界方面，构件底部为带两个定位安装孔的平板基座，安装面平面度要求控制在0.02mm以内，可通过标准紧固件直接贴合安装在机载设备的安装基准面上，无需额外调整垫片；末端的轴承安装位为同轴环孔结构，孔位与基座安装面的位置度公差满足精密轴承的装配要求，可直接压装配套轴承，无需二次加工。结构上的镂空区域除了减重作用外，还可兼顾机载环境下的走线、散热需求，避免构件附近的线缆、管路出现干涉，同时优化后的曲面构型无明显直角锐边，适配金属3D打印的工艺要求，减少打印过程中的支撑添加量，降低后续后处理的工作量，打印完成后仅需对安装面、轴承孔位做少量精加工即可满足装配精度要求，相比传统减材加工的支架，生产周期更短，材料利用率更高，尤其适合小批量定制化的航空配套构件生产场景。
