苏35重型歼击机整机结构三维数模

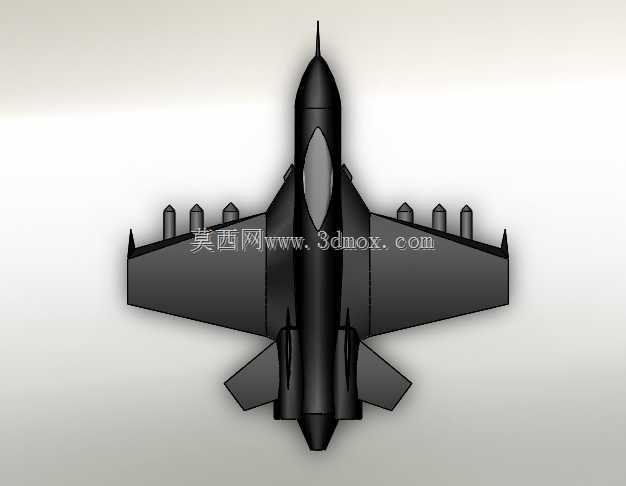

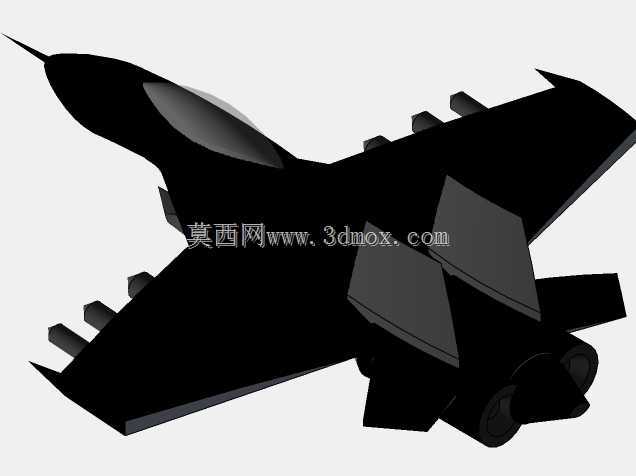

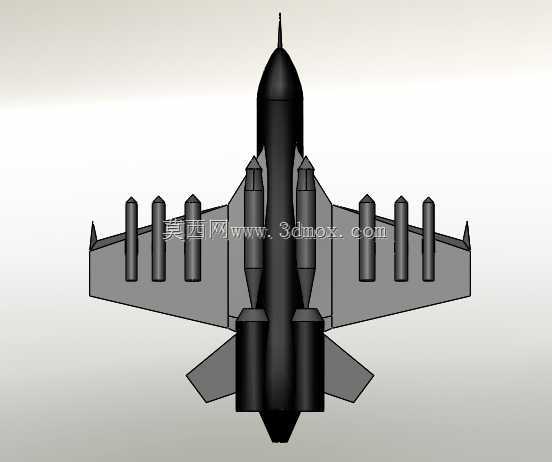

该三维数模还原了苏35重型歼击机的整机气动外形与外挂布局，可用于航空装备结构认知、气动布局原理演示、国防科普展陈配套等场景，也能作为航模设计、虚拟仿真训练系统开发的基础参考载体。从设计逻辑来看，整机采用翼身融合体常规布局，搭配三翼面气动构型，机头位置设置有细长的空速管结构，座舱段采用整体式圆弧风挡设计，既保证飞行员前向与侧向视野，也兼顾了高速飞行状态下的气动减阻需求，机身截面从座舱段向后逐步收窄，与两台大推力发动机舱段平滑过渡，有效降低跨音速飞行阶段的激波阻力。机翼采用后掠翼设计，前缘后掠角度经过优化，兼顾亚音速巡航升阻比与超音速机动性能，机翼下方设置有多组外挂挂点，可匹配不同规格的机载弹药、副油箱挂载需求，数模中还原了多枚外挂弹药的挂载形态，直观展示战机的外挂载荷分布边界。垂尾采用双垂尾外倾设计，垂尾顶端设置有电子设备舱段结构，垂尾舵面的偏转边界在数模中预留了运动空间，可用于后续舵面偏转仿真、飞行动力学模拟的二次开发。水平尾翼设置在发动机舱外侧，与机翼后缘形成合理的气动耦合关系，能够在大迎角机动状态下提供足够的操纵力矩，避免翼面气流干扰导致的舵效降低问题。从安装边界来看，整机长度、翼展、机高的比例严格按照实机参数还原，起落架舱段的预留空间、发动机进气道的截面尺寸、座舱内部的空间布局都符合实机的结构逻辑，进气道采用机身侧下方进气布局，进气口前缘与机身平滑过渡，能够在大迎角飞行状态下保证发动机的进气效率，避免气流畸变导致的发动机工况异常。数模中外挂弹药的安装接口与挂点位置一一对应，不同挂点的载荷承载边界通过结构比例直观体现，机翼内侧挂点可挂载大尺寸副油箱或重型弹药，外侧挂点可挂载近距格斗弹，挂点间距经过合理排布，避免外挂物之间出现气动干涉或者安装碰撞问题。在实际应用中，该数模可用于航空类专业的教学演示，帮助学员理解重型歼击机的气动布局设计逻辑、外挂载荷分配原则，也可作为虚拟军事仿真场景的装备载体，支撑空战模拟、装备展示类项目的开发，对于航模设计者而言，该数模的外形比例、翼型参数、舵面位置都具备参考价值，可直接用于像真航模的结构设计与外形开模参考，减少前期外形测绘的工作量。
