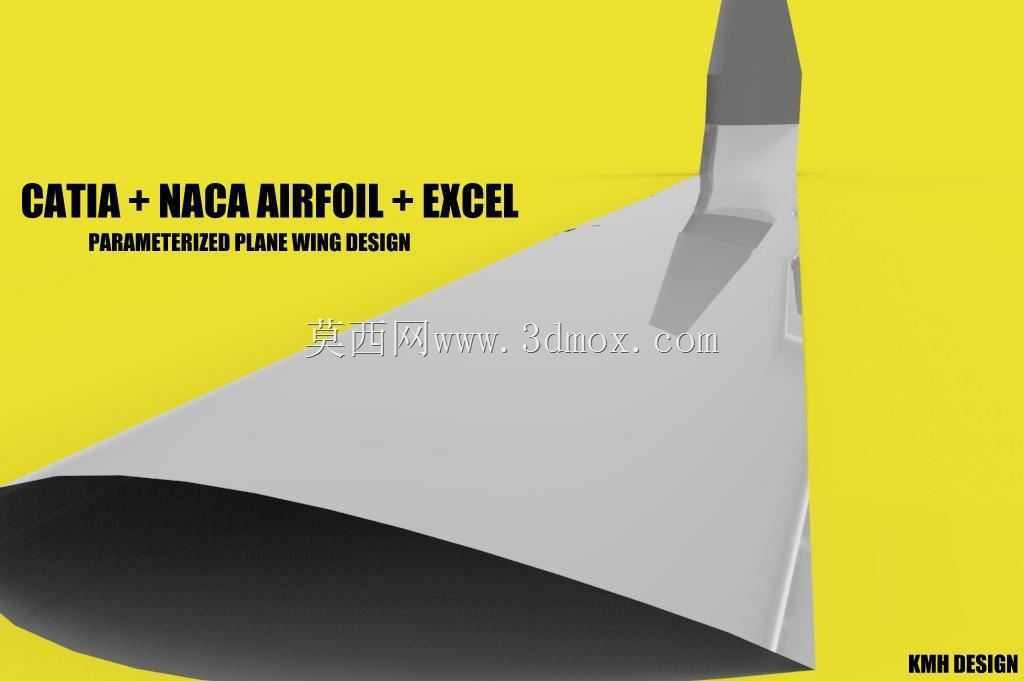

基于NACA翼型的参数化飞机机翼结构

在航空飞行器结构研发流程中，机翼作为核心升力承载部件，其气动外形与结构参数的匹配度直接决定整机的巡航效率、起降性能与结构载荷分布合理性，这套参数化机翼结构可直接对接固定翼通用飞机、小型无人机的前期方案迭代环节，适配低速亚音速飞行场景下的气动设计需求，能帮助结构设计人员快速完成不同展弦比、不同翼型厚度分布的机翼方案验证，省去从零开始绘制翼型曲线、搭建曲面框架的重复建模工作。从设计逻辑来看，这套机翼以成熟的NACA翼型族为基础型面，通过参数化关联逻辑将翼根弦长、翼尖弦长、机翼后掠角、上反角、扭转角等核心设计变量做了联动约束，调整任意参数时，整个机翼的曲面外形、翼肋布置基准、前后梁的走向都会同步更新，不会出现曲面破面、基准错位的问题，完全符合航空结构设计中快速迭代方案的实际需求。实际工程应用中，这类参数化机翼可直接用于初步方案阶段的气动仿真前置建模，导出的曲面能直接导入流体仿真软件计算升阻比、失速迎角等关键气动参数，也能在结构设计阶段作为翼梁、翼肋、蒙皮的布置基准，匹配不同机型的安装边界：针对小型固定翼无人机，可将展长参数调整至1.2-2.5米区间，翼型相对厚度控制在12%-15%，兼顾低速升力与结构重量；针对载人轻型飞机，可将展长放大至8-12米，调整翼根处的翼型厚度至18%左右，预留足够的燃油箱、起落架收放机构安装空间。从结构特性上看，机翼的翼型过渡段做了连续曲率约束，从翼根到翼尖的型面变化不存在曲率突变，能避免飞行过程中局部气流过早分离引发的阻力激增问题；机翼前缘的半径参数可随设计需求调整，适配不同巡航速度下的前缘气流附着要求，后缘的厚度约束也预留了常规襟翼、副翼操纵面的安装位置，不需要额外对曲面做裁剪修补就能完成操纵面的结构拆分。在安装边界适配方面，参数化模型预留了翼根与机身对接的接头安装基准面，可根据不同机身的框位布置调整翼根的连接宽度，对接面的孔位基准也可随参数同步调整，能直接对接机身中央翼盒的安装接口，减少后续结构设计中的协调工作量。对于从事航空结构设计、无人机研发的建模人员来说，这类参数化模型的核心价值在于把重复的曲面搭建工作转化为参数调整工作，能把更多精力投入到气动性能优化、结构减重等核心设计环节，而不是耗费在基础翼型绘制、曲面拼接的基础操作上，同时统一的参数化逻辑也能保证不同设计人员调整出的机翼型面具备一致的建模精度，避免不同人员建模标准不统一带来的仿真误差、加工误差。
