航空用垂直速度指示仪表结构设计

这款垂直速度指示仪表是固定翼及旋翼飞行器座舱内的核心飞行参数指示部件，主要用于向飞行员实时反馈飞行器的垂直升降速率，帮助飞行员精准把控飞行姿态，在爬升、巡航、进近着陆等全飞行阶段都承担着关键的参数指示作用，是保障飞行操作精度的重要机载设备。从实际使用场景来看，这类仪表多安装于座舱主仪表板的核心观测区域，要求飞行员在正常坐姿下无需大幅度调整视线即可清晰读取刻度数值，因此在结构设计阶段就充分考虑了座舱安装的适配性，外壳采用带安装孔的方形法兰基座，四个角位预留标准规格的安装固定孔位，可直接匹配主流通用航空飞行器的仪表安装开孔尺寸，安装后基座与仪表板贴合紧密，可避免飞行过程中的振动导致仪表移位或读数偏差。

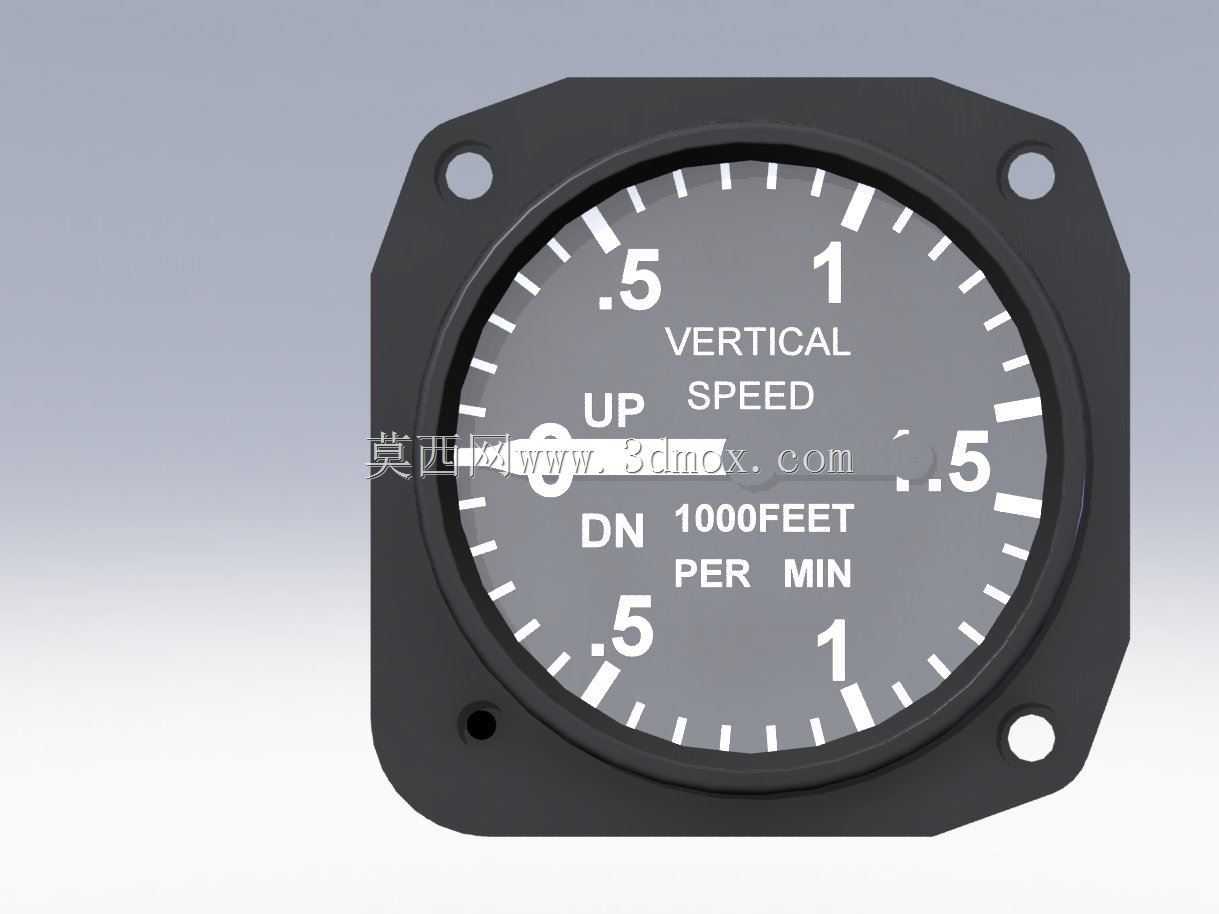

从功能实现逻辑来看，这款仪表通过膜盒结构感应飞行器外部大气静压的变化率，将压差信号转化为指针的角位移，表盘刻度以千英尺每分钟为单位，清晰标注升降速率区间，零位刻度对应平飞状态，向上标识爬升速率区间、向下标识下降速率区间，刻度标识采用高对比度配色，即使在座舱光线变化的环境下也能快速识别读数。设计过程中充分考虑了机载环境的使用要求，表盘采用防眩光哑光处理，避免阳光直射下产生反光干扰读数，指针采用高辨识度的宽边造型，转动阻尼经过调校，既可以灵敏响应速率变化，又不会因为飞行中的轻微颠簸产生指针抖动，保证读数的稳定性。

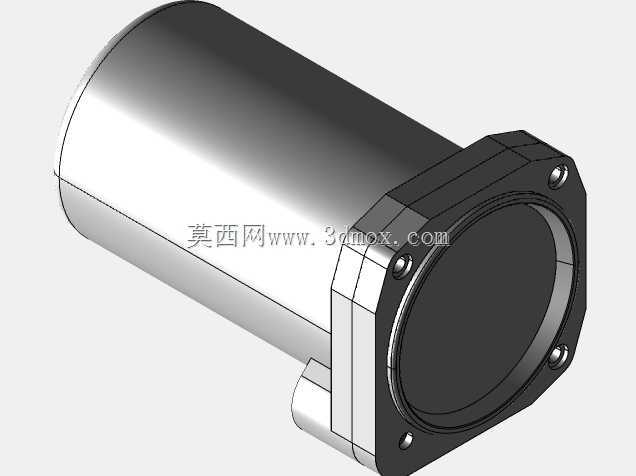

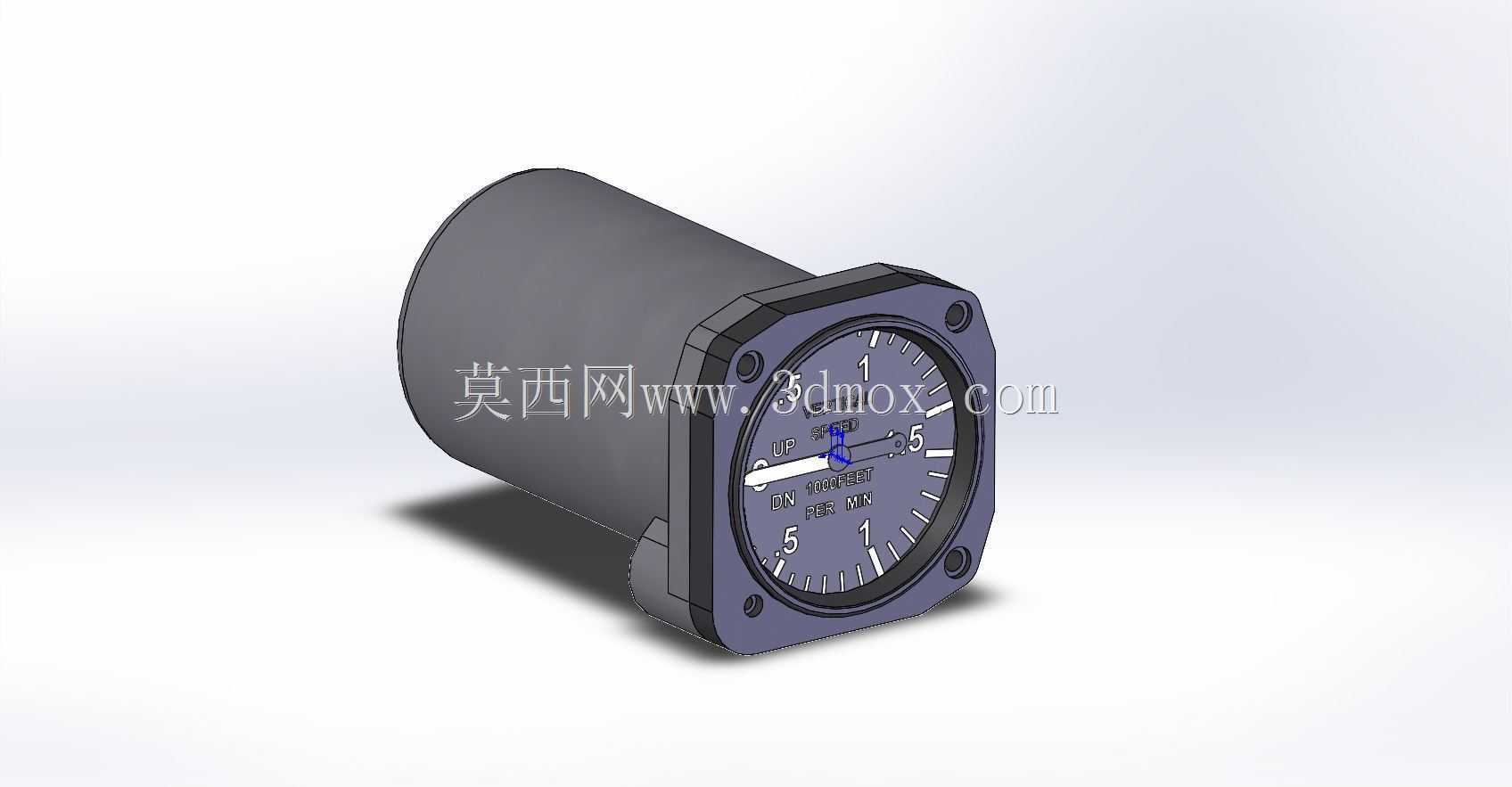

外形结构上，仪表整体采用方形安装基座搭配圆形刻度盘的经典航空仪表布局，外壳采用硬质金属材质做哑光黑色表面处理，既满足机载设备的轻量化要求，又具备足够的结构强度，可承受飞行过程中的振动、温度变化等复杂工况。安装边界方面，基座的厚度、安装孔的孔距都严格遵循通用航空仪表的通用安装规范，可直接替换同规格的老旧垂直速度表，无需对仪表板安装位做额外修改，适配性较强。内部结构的建模过程中，对表盘刻度、指针转轴、膜盒腔体、基座安装位等结构都做了等比例还原，可用于航空仪表教学演示、座舱模拟训练设备的部件装配，也可作为通用航空机载设备结构设计的参考样件，帮助设计人员理解这类压差式航空仪表的结构组成与装配逻辑。
