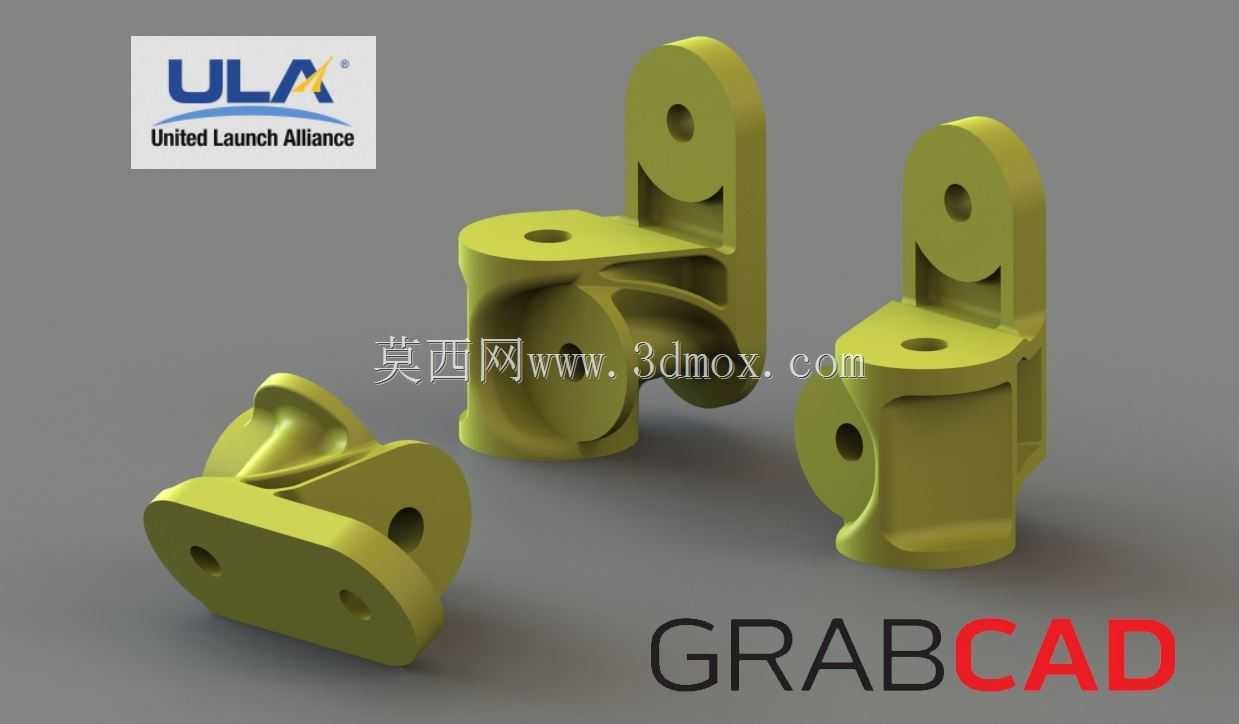

ULA航天发射配套连接支架结构设计

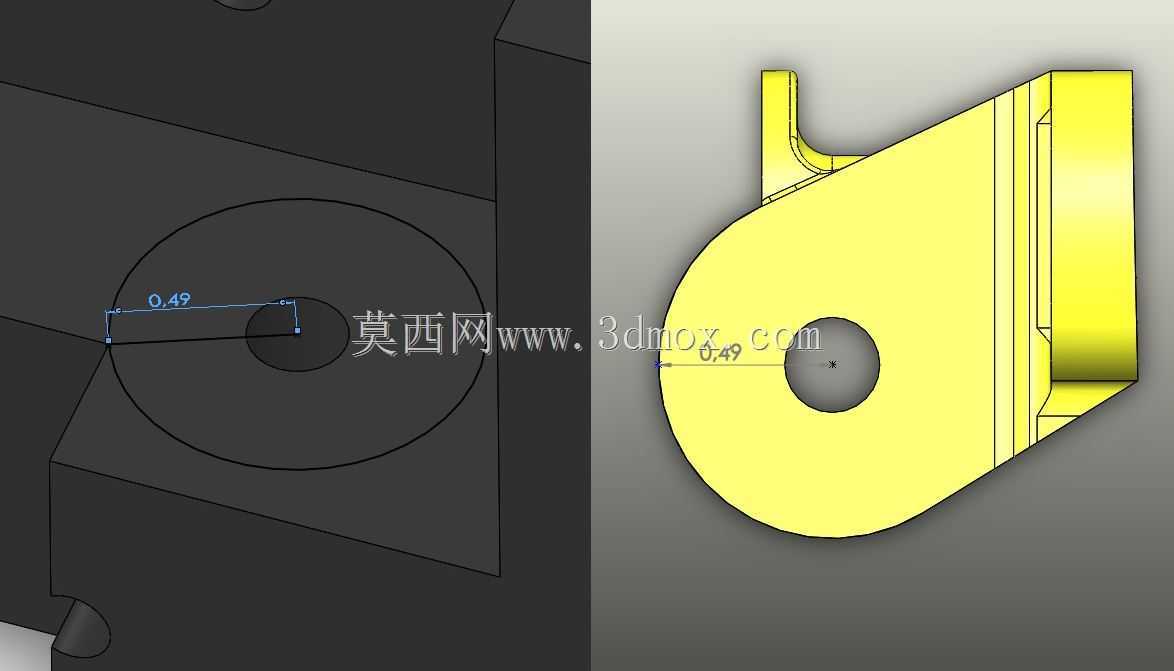

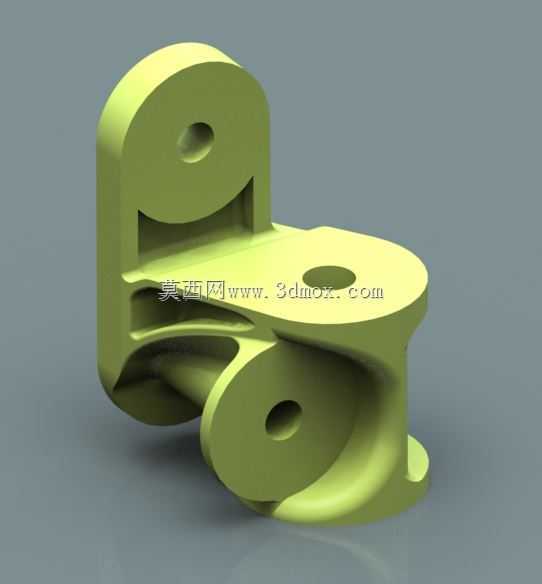

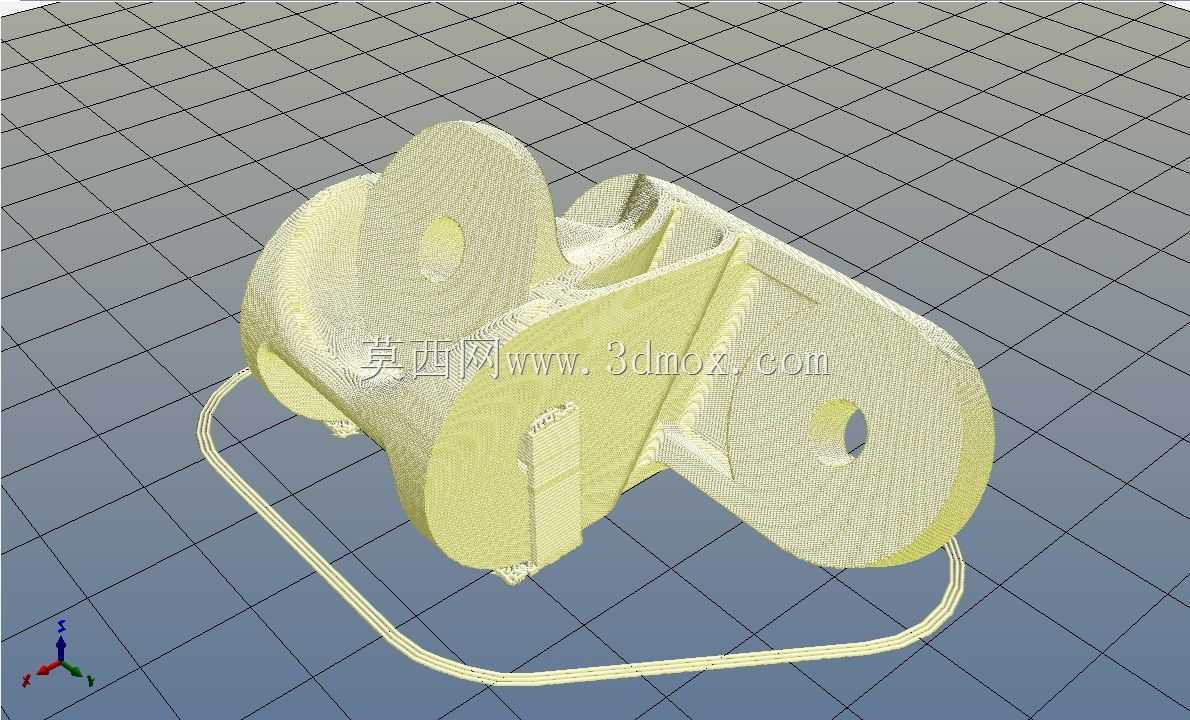

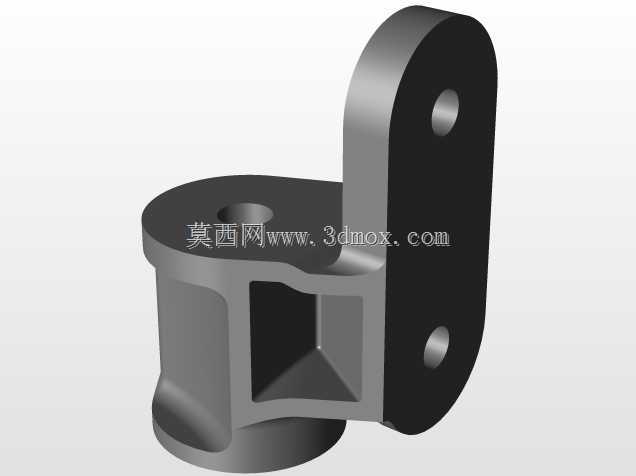

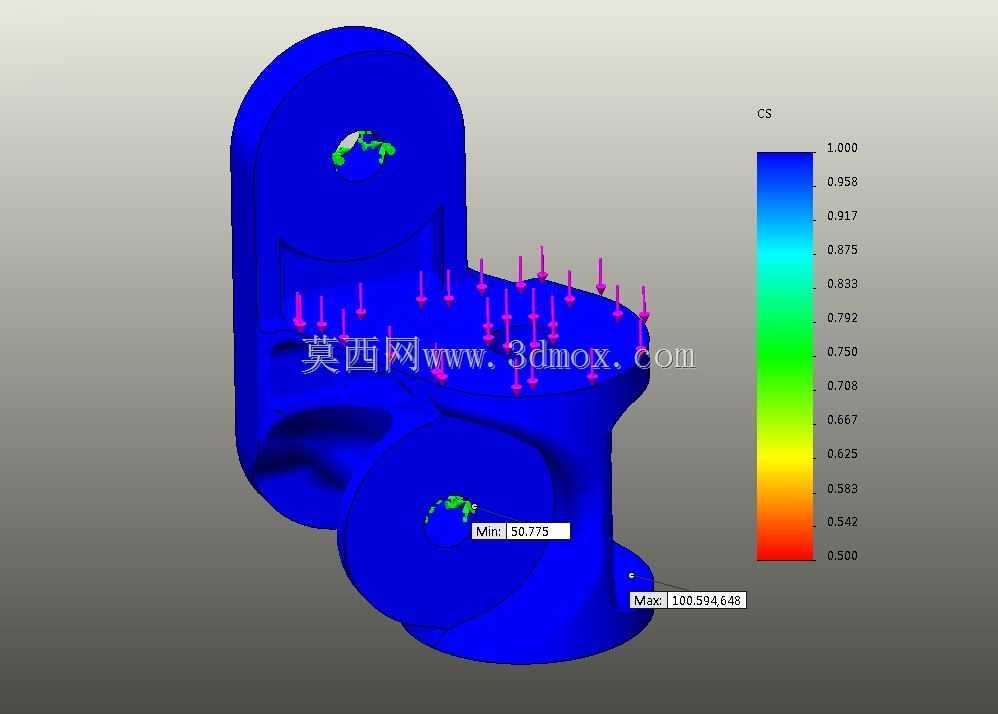

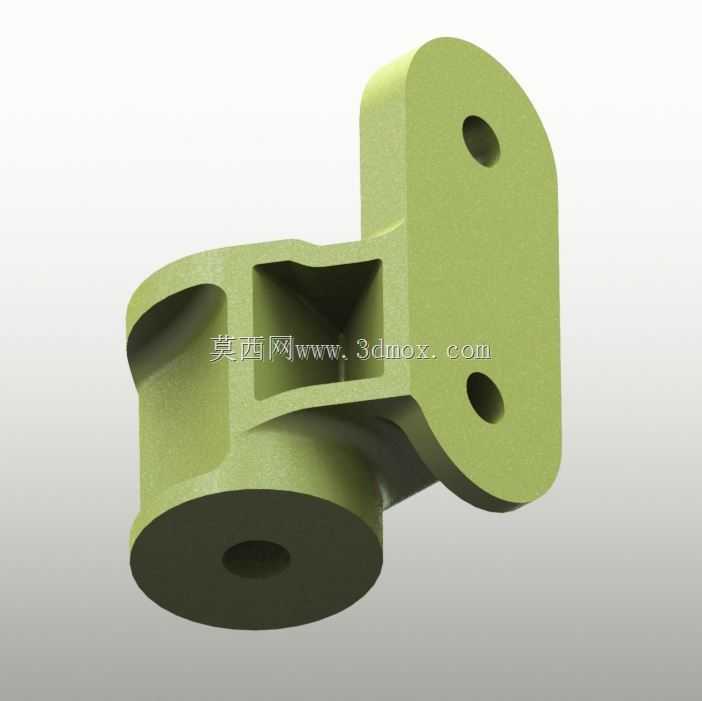

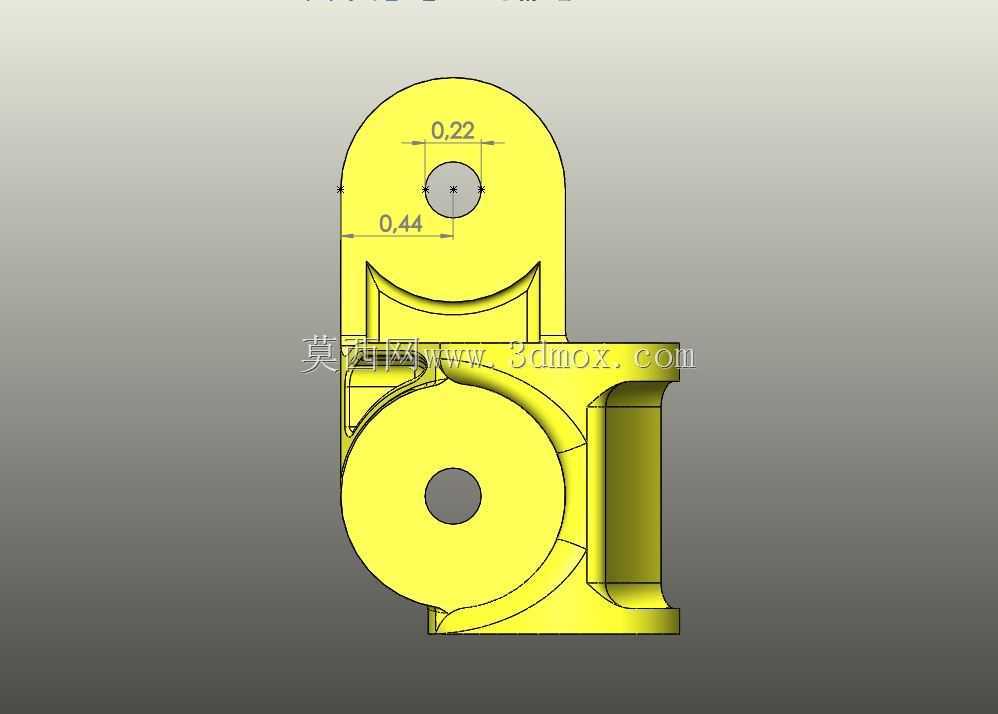

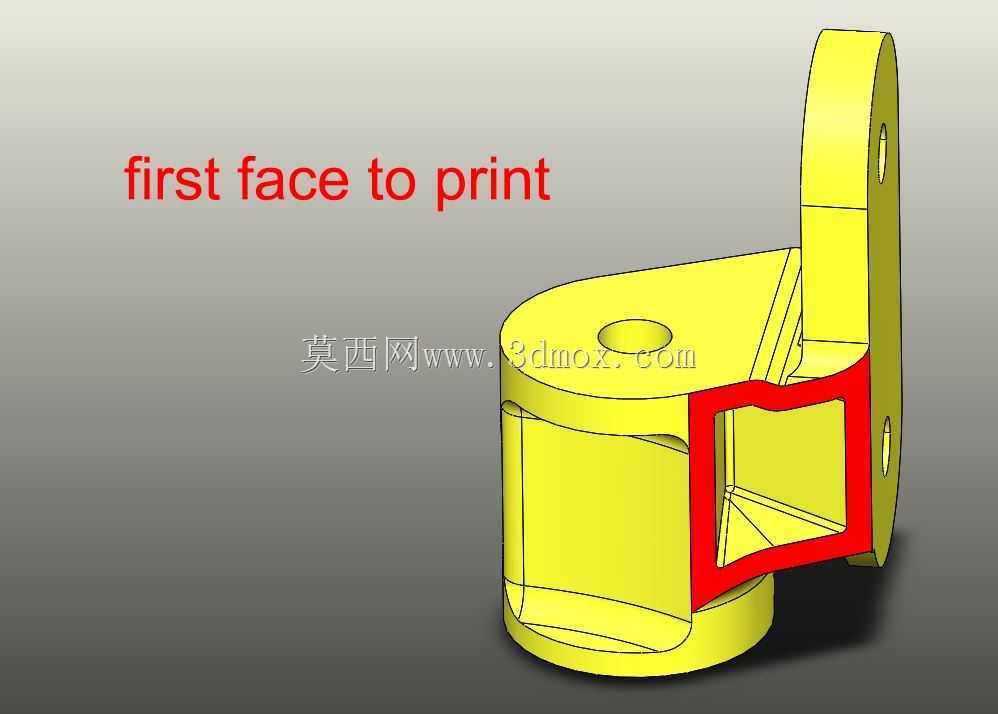

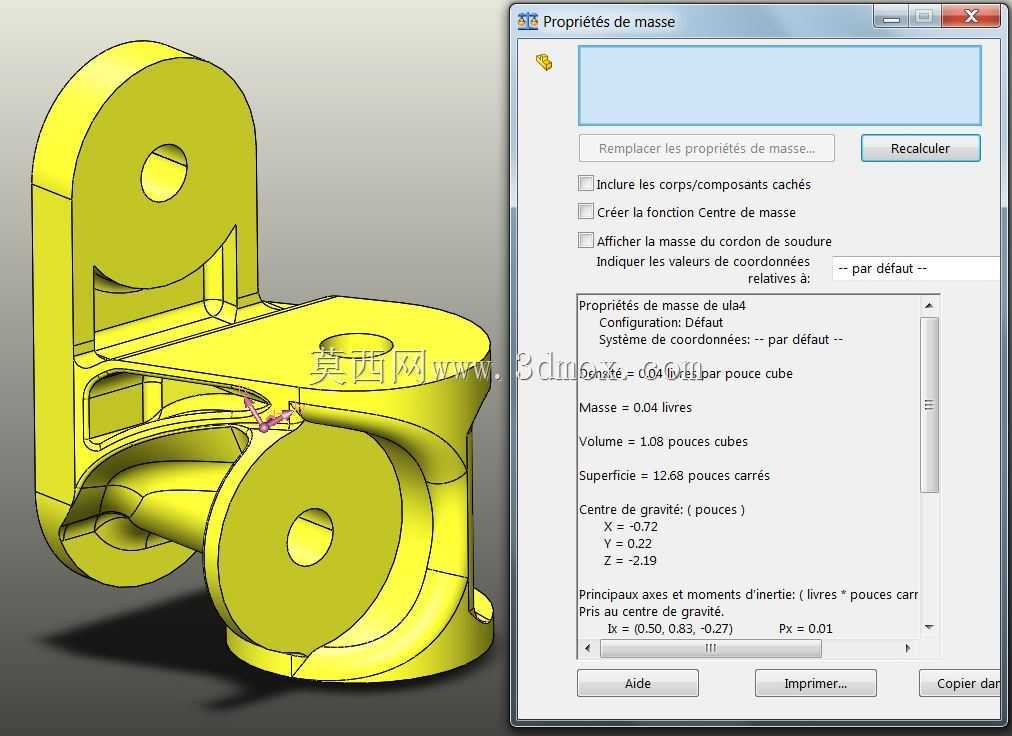

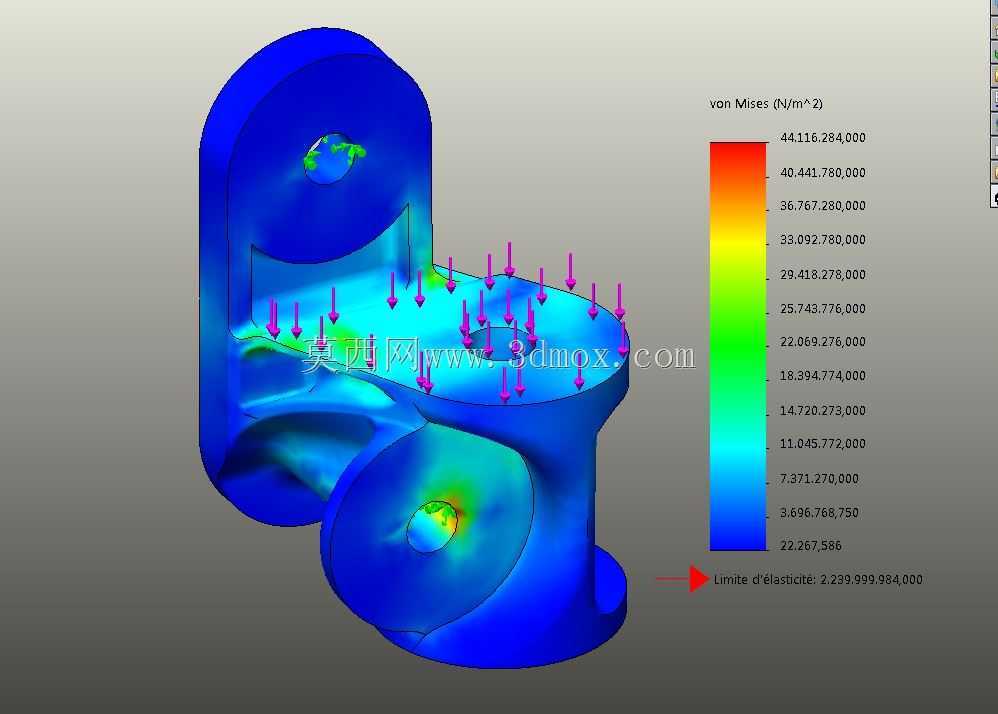

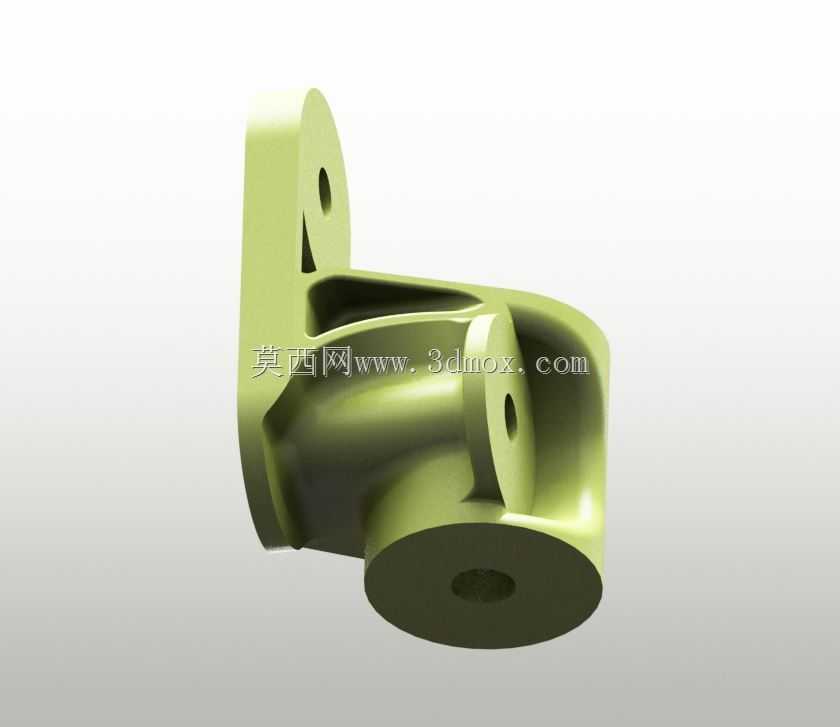

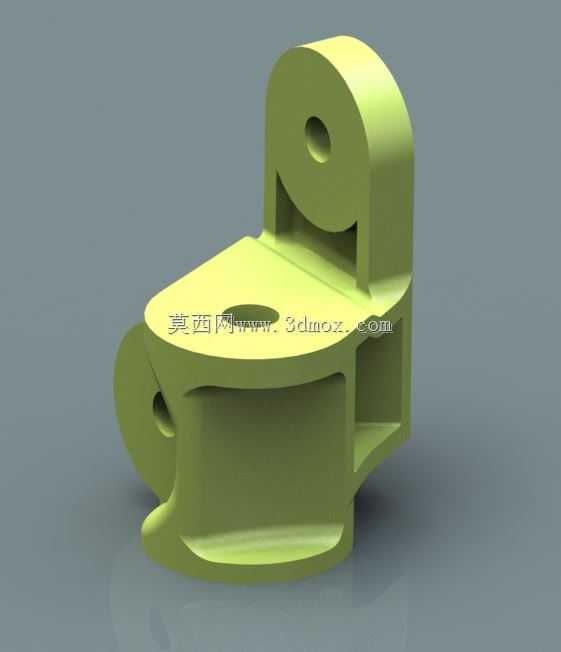

该支架属于航天发射系统配套的铰接类承重连接件，主要应用于运载火箭地面勤务保障设备、箭体周边辅助支撑机构的连接节点，也可适配同载荷等级的重型工业设备铰接安装场景，承担多方向载荷传递、部件相对转动限位的核心作用。从结构功能来看，支架设置多组同轴安装孔位，上部耳片结构用于与被支撑部件的铰接端配合，可实现一定角度范围内的相对转动，抵消设备运行过程中产生的装配应力与振动位移；下部基座的沉孔与平面安装位，用于将整体结构固定在承载基体上，保证连接刚度。设计过程中优先考虑了增材制造的工艺适配性，所有曲面过渡均采用大圆角顺滑衔接，不存在小于45度的锐角结构，打印成型时无需额外添加支撑材料，成型后仅需简单去除支撑残留即可投入使用，大幅降低后处理工作量。结构受力层面，通过拓扑优化将300lbf级的工作载荷均匀分散到整个实体层结构中，避免传统支架常见的局部应力集中问题，在交变振动工况下不会出现层间开裂、应力疲劳失效的情况，可有效抵抗发射过程中产生的多方向振动冲击。安装边界方面，支架的基座安装面为平面结构，可直接贴合在金属安装基板上，上部铰接孔的同轴度控制在0.02mm以内，装配时无需额外修配即可与标准销轴配合，相邻安装孔的间距公差满足航天级连接件的装配要求，不会出现装配干涉问题。外形上采用流线型曲面过渡，除了提升受力性能外，也减少了设备运行过程中的风阻影响，在户外发射场的大风环境下可降低风载对支撑结构的额外作用力。整体结构没有多余的冗余设计，在满足承重、铰接、抗振要求的前提下，尽可能压缩了整体体积与重量，适配航天设备对零部件轻量化的严苛要求，同时预留的安装孔位也可兼容不同规格的紧固件，具备一定的通用适配能力，可在同载荷等级的其他重型铰接连接场景中替代传统铸焊支架使用。
