仿生流线型鲸鱼外形曲面结构设计

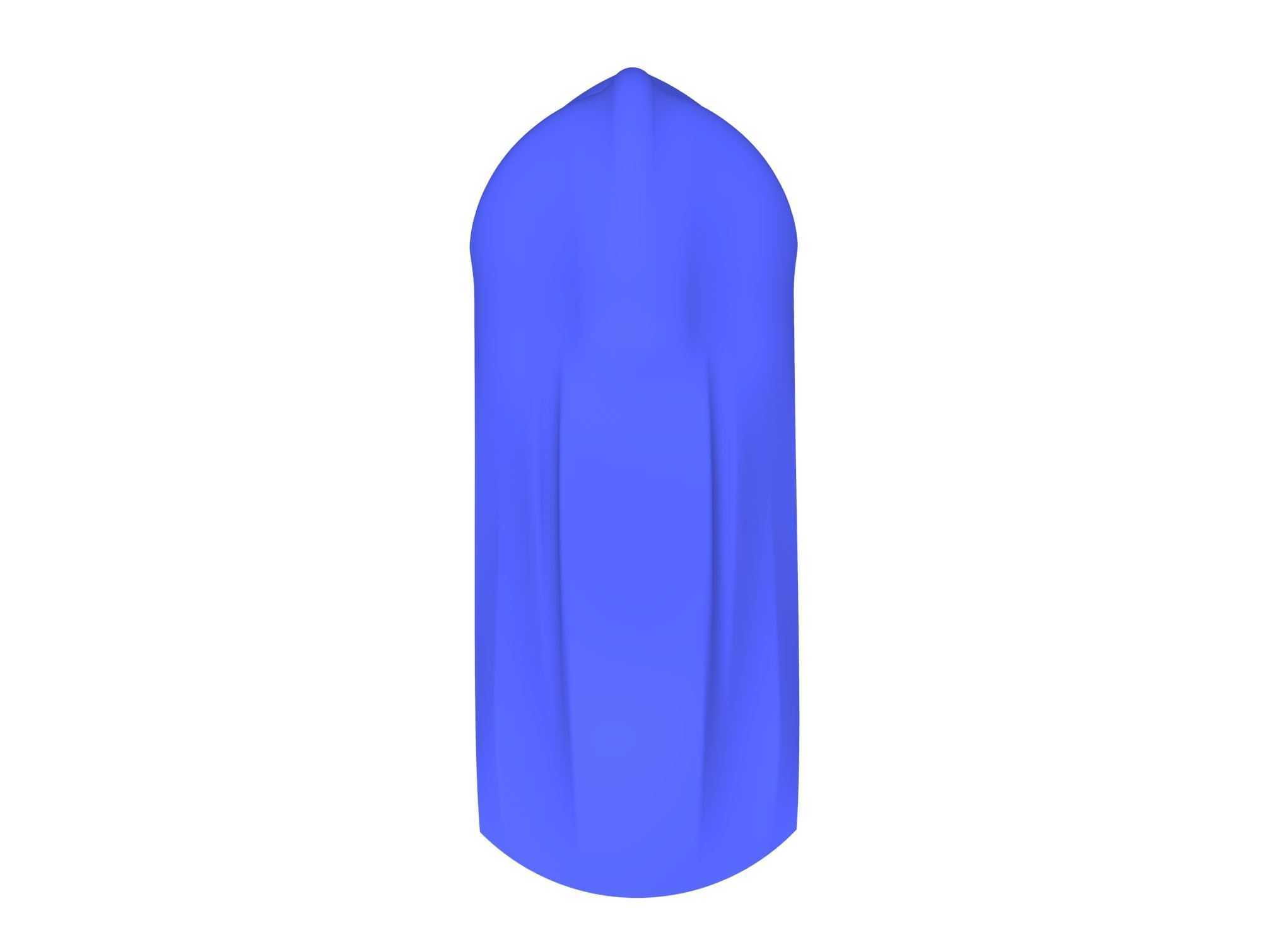

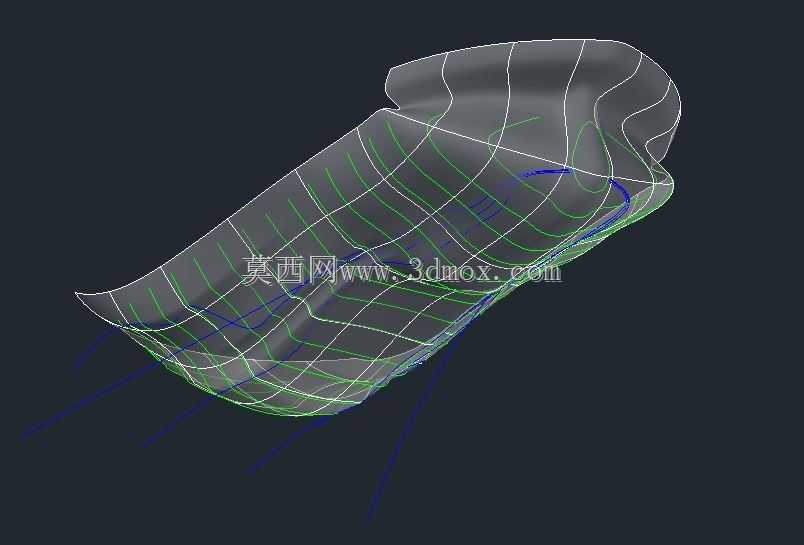

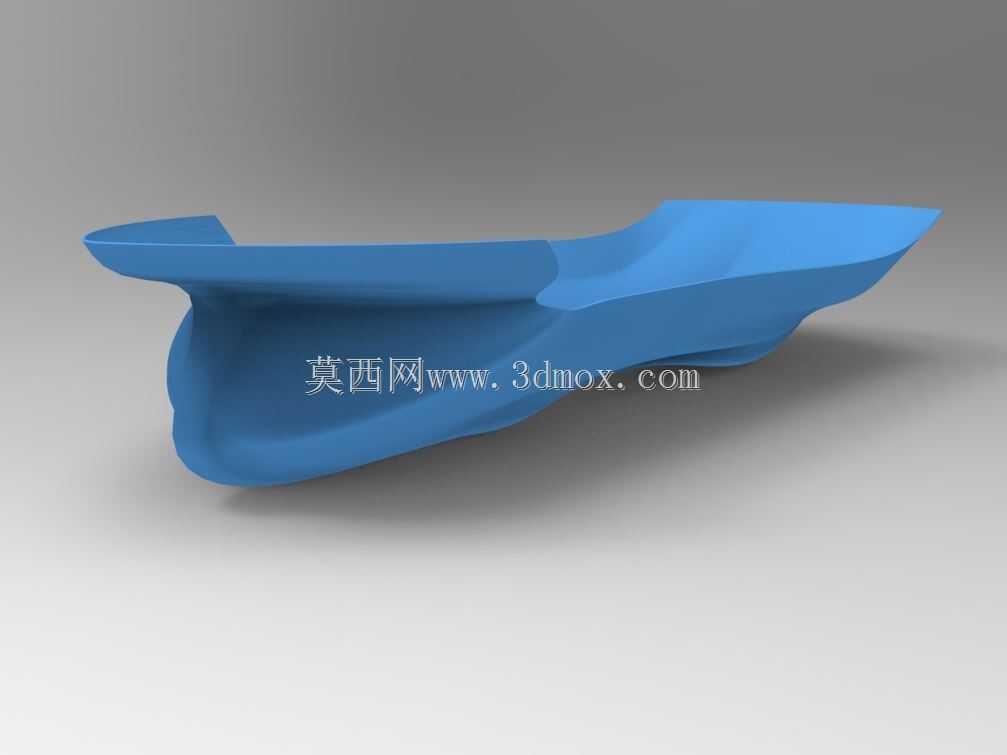

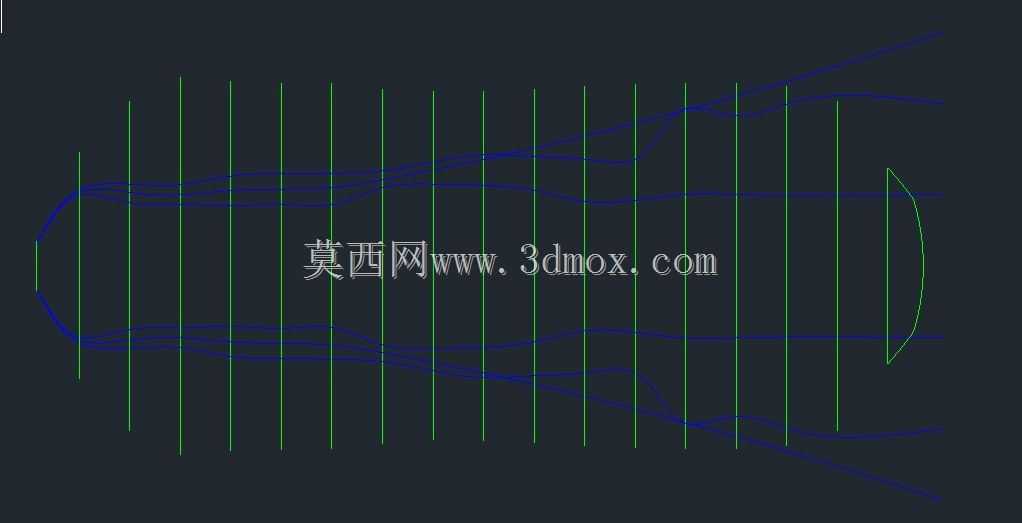

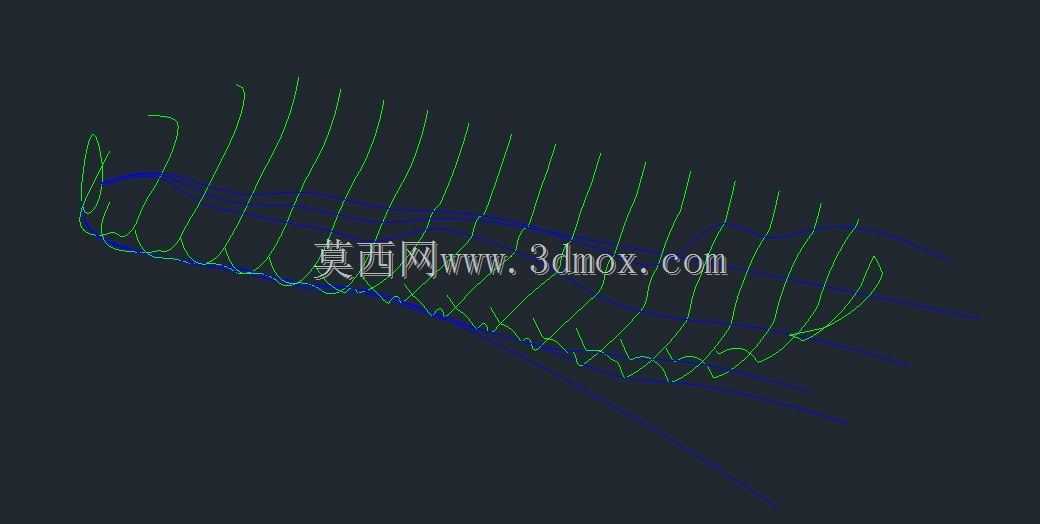

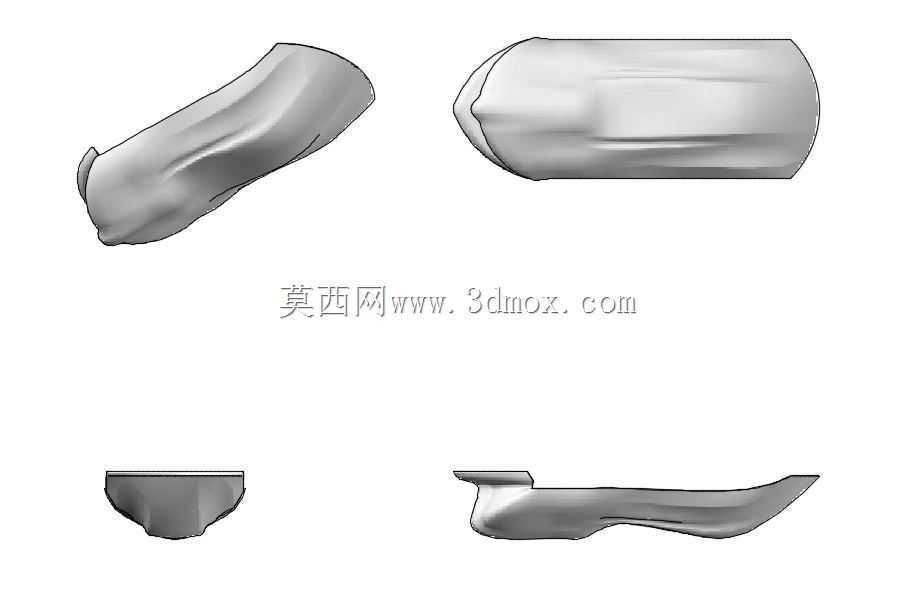

在水下探测装备、仿生航行器的外形结构开发中，这类仿鲸鱼曲面的结构设计有着很实际的工程参考价值。从实际应用场景来看，这类低阻流线外形可以直接适配小型水下观测潜器的外壳设计，也能作为水下导流罩的结构原型，用来降低装备在水体中行进时的紊流阻力，减少航行过程中的能耗损失。做这类曲面建模的时候，首先要考虑的是外形曲面的连续性，整个外轮廓从头部的圆弧过渡到躯干的柱面衔接，再到尾部的收窄线条，全程要保证G2以上的曲面连续，避免出现曲面折角造成的水流分离，这一点在实际水阻测试中影响非常明显，哪怕是很小的曲面棱线，都会在行进中产生额外的涡流，拉低整体的水动力效率。从安装边界的角度考虑，这类曲面外壳的内部预留空间需要匹配内部元器件的排布，躯干部分的等截面段可以容纳电池组、控制电路板等核心部件，头部的圆弧区域可以预留声学探测传感器的安装位，曲面的壁厚设计要兼顾结构强度和整体重量，通常采用等壁厚抽壳处理，壁厚根据选用的加工材料调整，如果是采用3D打印制作原型件，壁厚控制在1.5-2mm就能满足静水压下的结构强度要求，如果是用于开模注塑量产，壁厚还要做均匀化处理，避免注塑过程中出现缩痕、填充不均的问题。设计思路上并没有照搬真实鲸鱼的生理外形，而是做了工程化的简化，去掉了鱼鳍、尾鳍这类突出结构，把整体外形收敛成对称的回转类流线体，这样的处理一方面是降低曲面建模的复杂度，另一方面也是减少额外的突出结构带来的附加阻力，更适合作为固定安装的导流部件或者低速潜器的主体外壳。在实际的结构验证中，这类对称流线体的水阻系数比常规的圆柱端盖结构低40%左右，在相同的推进功率下能提升近三成的续航时长，对于水下作业类装备来说，这种外形优化带来的性能提升是非常直观的。另外这类曲面结构也可以作为流体仿真教学的验证模型，用来演示不同流线外形的流场分布特性，帮助结构设计人员理解低阻外形的设计逻辑，在做其他水下装备的导流结构设计时，也能参考这类曲面的曲率变化规律，调整不同段的圆弧半径来适配内部的安装空间需求，平衡结构性能和内部容积的矛盾。做这类曲面建模的时候还要注意分型面的选择，如果后续要做模具量产，分型面要选在曲面的最大轮廓线上，避免出现倒扣结构，减少模具加工的难度，降低后续量产的成本。
