球面连杆辅助手臂并联机构设计

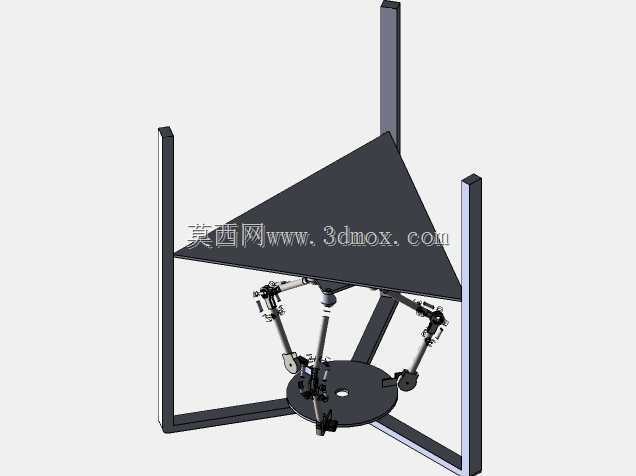

在精密装配、轻载物料分拣以及狭小空间内的辅助作业场景中，传统串联机械臂往往存在末端累计误差大、高速工况下刚性不足的问题，这类球面连杆构型的并联辅助手臂，恰好能填补这类场景下的设备选型空白。从结构逻辑来看，该机构主臂未设置主动关节，动力输出完全依托布置在球形辅助连杆基座上的驱动单元完成远程传动，这种设计能将驱动部件的重量集中在固定基座端，大幅降低运动臂杆的惯量，让末端执行器在快速往复动作时保持更优的动态响应特性。整套机构的关节配置经过针对性排布，中间关节处设置三组球形辅助旋转关节胶接结构体，配合首端、末端关节处的旋转关节与球形关节组合，能实现工作空间内多自由度的球面运动，相比常规delta并联机构，其工作空间的球面覆盖范围更适配需要绕固定点做姿态调整的作业需求，比如电子元器件的角度翻转装配、实验室小型试样的姿态调整、医疗辅助操作中的末端位姿微调等场景，都能依托该构型的运动特性完成适配。设计过程中需要重点关注各连杆的铰接点间隙控制，球形关节的配合公差直接影响末端的重复定位精度，连杆长度的参数匹配需要结合目标工作空间的俯仰角度范围做迭代计算，避免运动过程中出现杆系干涉。安装边界方面，该机构采用框架式固定基座，三根立式支撑柱与底部环形安装板组成稳定的支撑框架，安装时需要保证基座安装面的平面度公差控制在合理范围内，避免框架形变导致关节卡滞；动平台位于机构上部，可根据实际作业需求搭载夹爪、吸盘或者小型操作工具，动平台的负载能力需要结合驱动单元的输出扭矩、连杆的抗弯截面模量做匹配校核，避免过载导致杆系变形。需要注意的是，该构型的装配模型视图为颠倒状态，在做结构校核、运动仿真前需要先调整装配坐标系，将固定基座调整至下部、动平台调整至上部的实际安装姿态，再开展后续的干涉检查、运动范围验证工作，避免因视图方向错误导致安装尺寸、运动行程的计算偏差。
