隔热板增材制造用机器人作业工作站

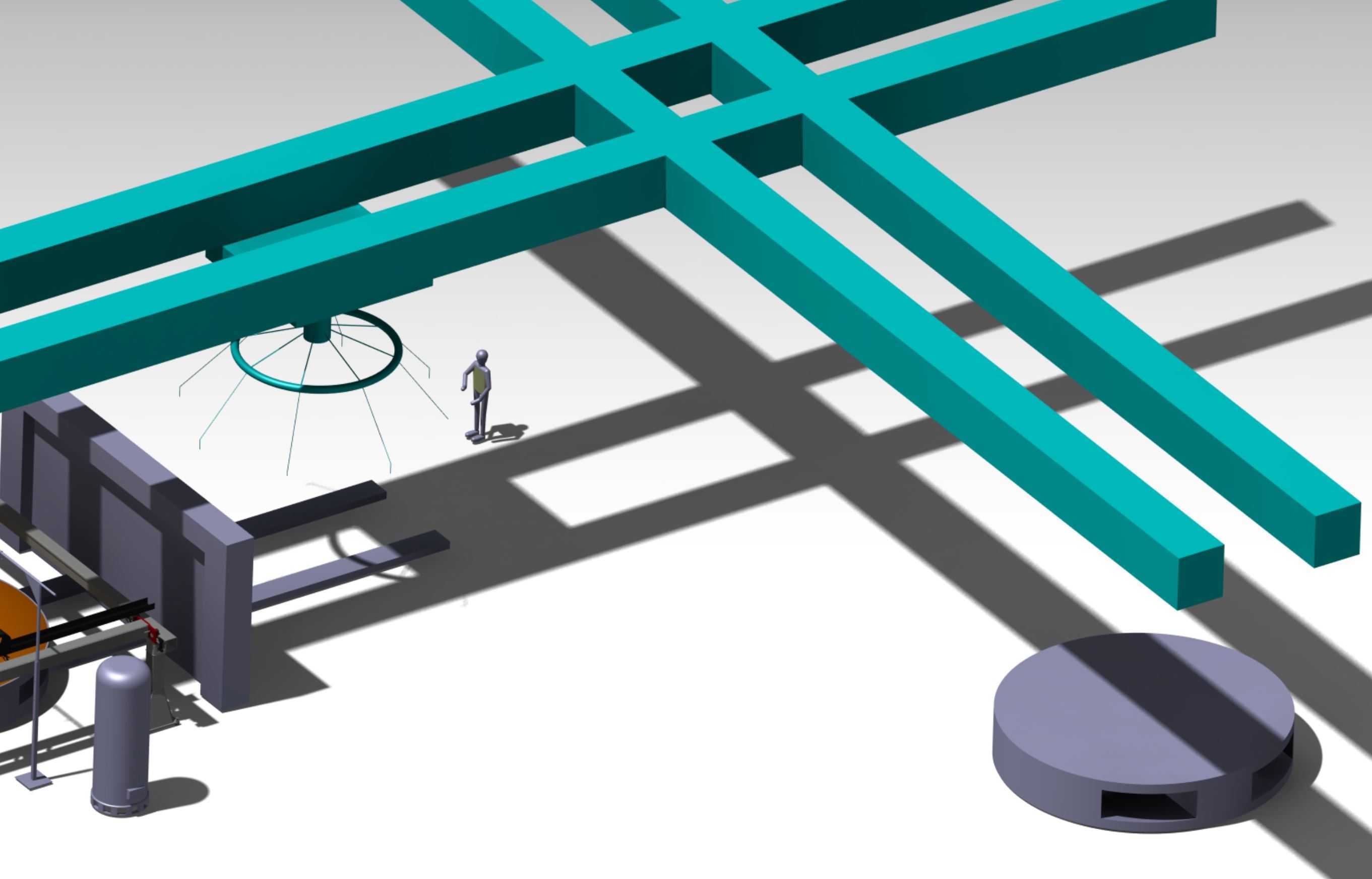

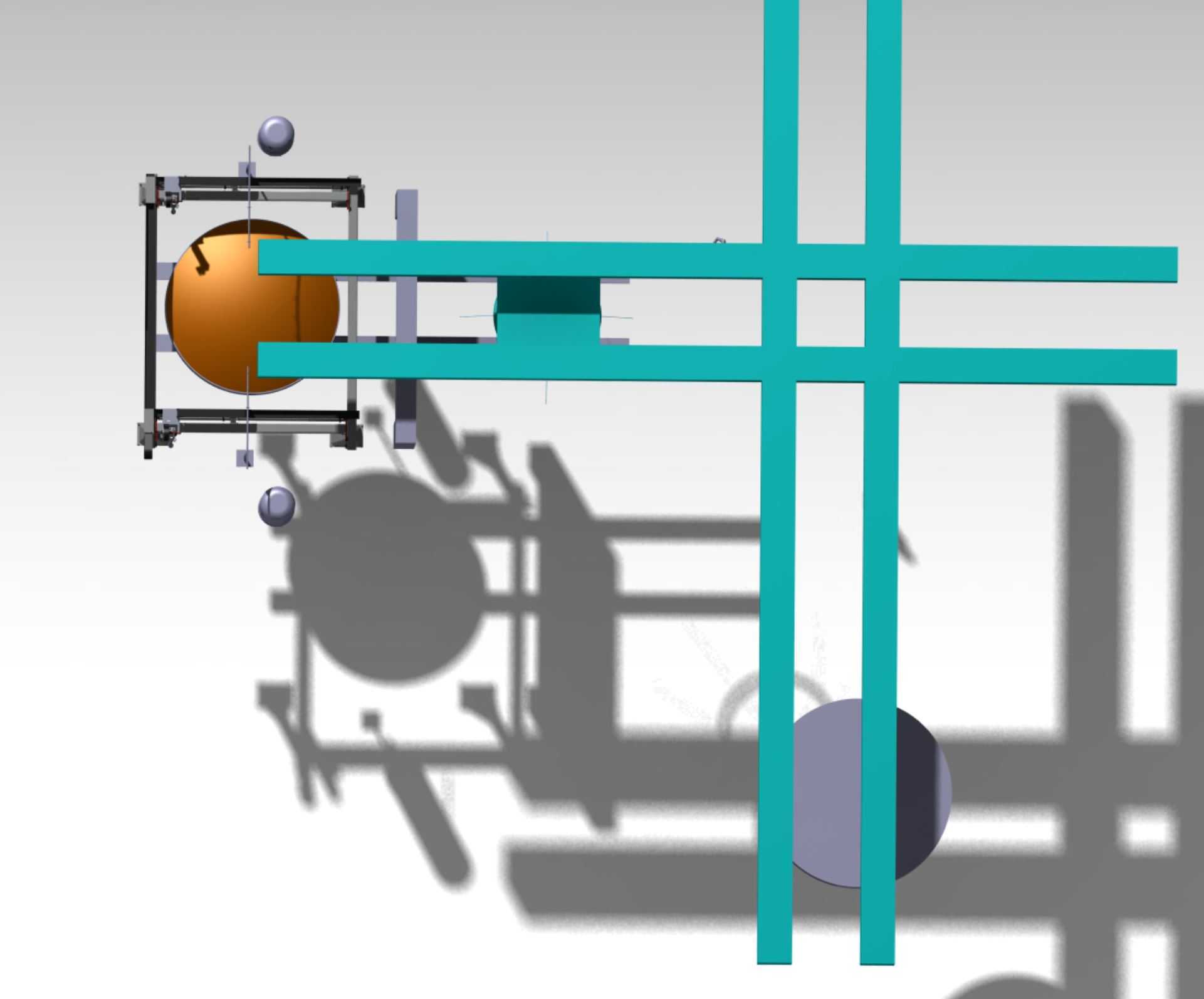

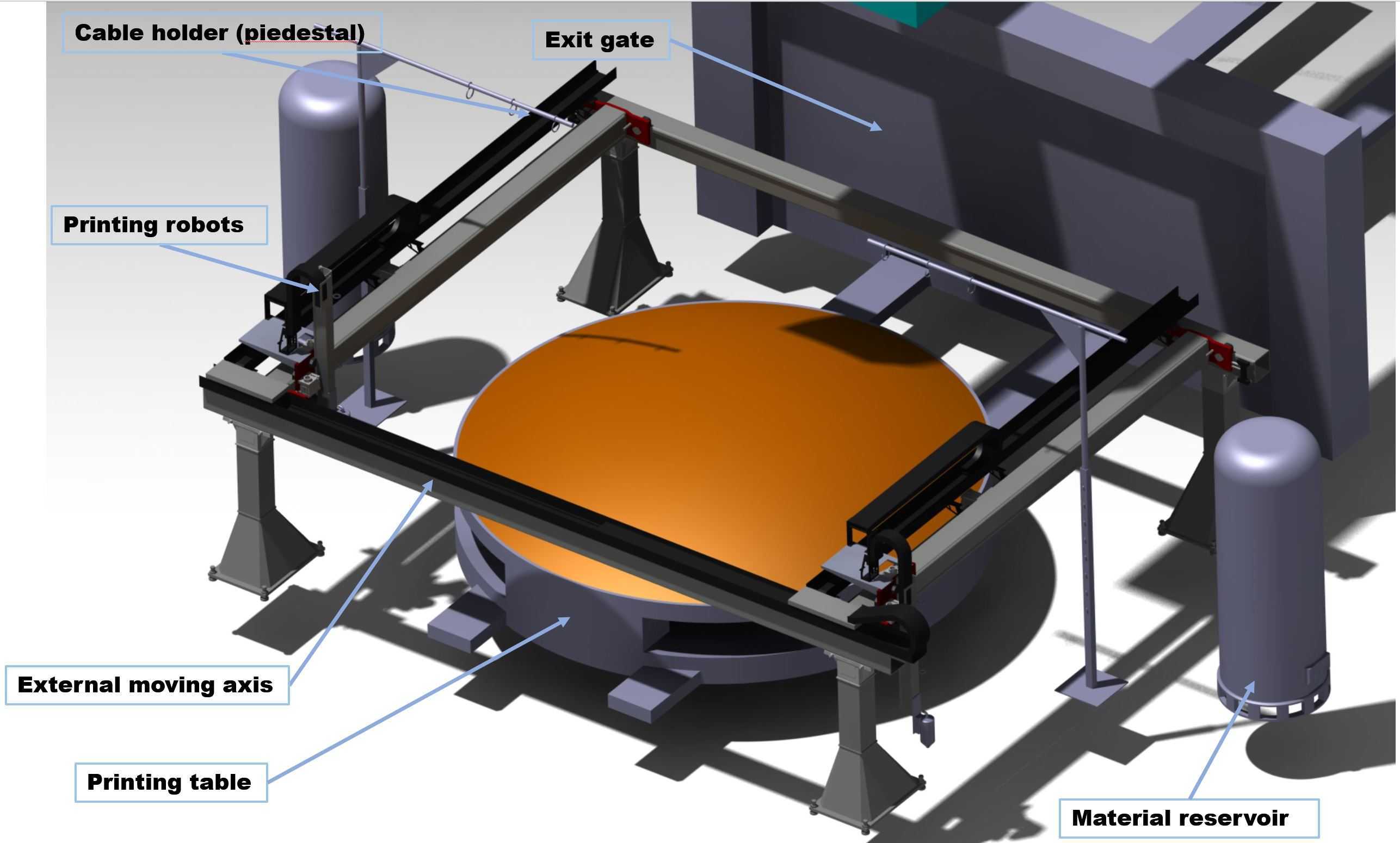

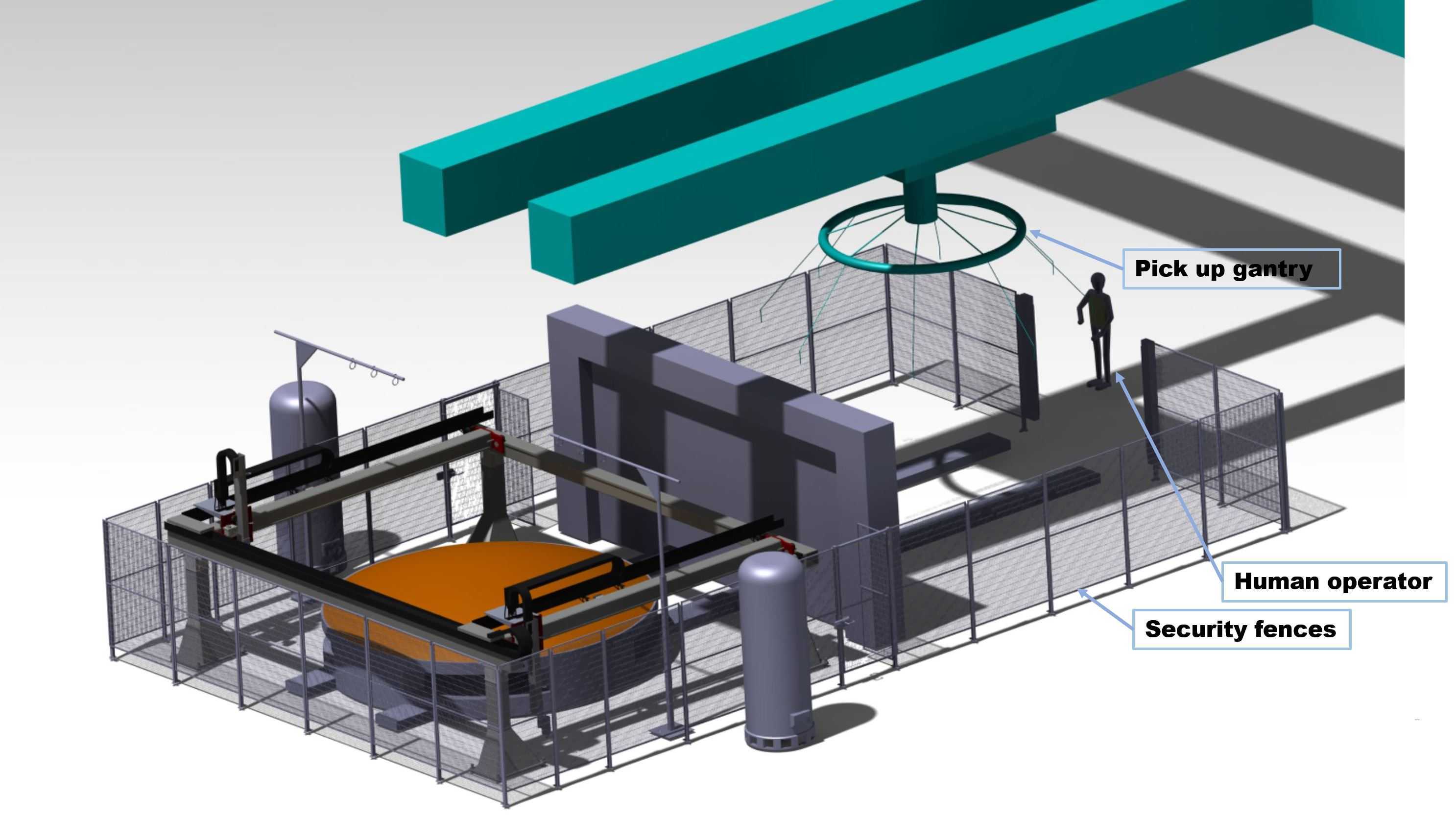

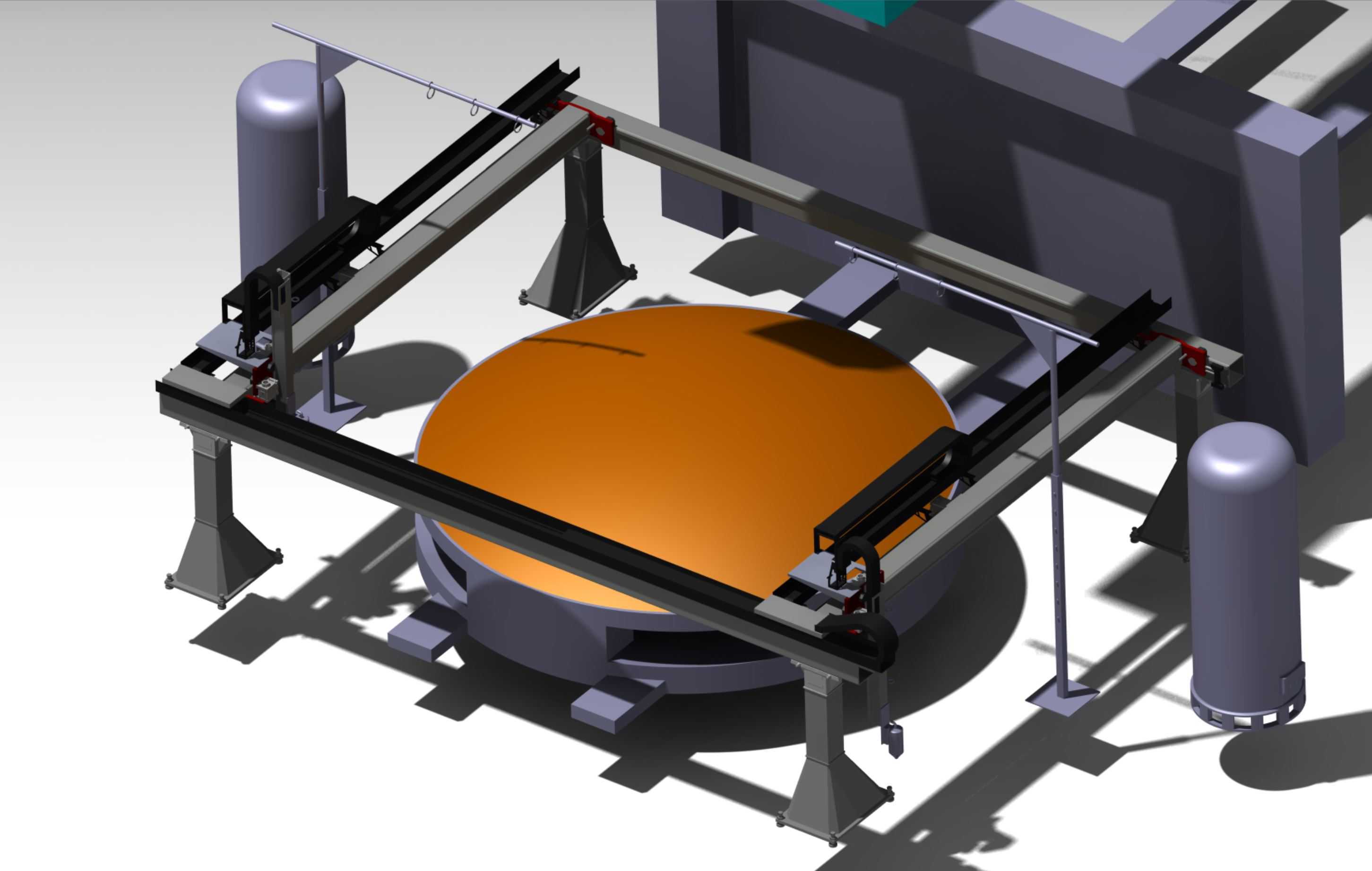

这套作业单元主要面向新能源动力电池隔热板的批量增材制造工序搭建，适配隔热板生产过程中多工位流转、打印路径动态调整的实际生产需求，解决传统单工位增材设备产能不足、上下料等待时间占比过高的痛点。整体框架采用大跨距型钢搭建主体支撑结构，顶部预留多组横梁安装位，可根据生产节拍需求拓展多组打印执行端或辅助作业模组，框架立柱底部设置可调式地脚，可适配车间地面15mm以内的平整度误差，安装时无需额外做预埋地基处理，整体占地边界控制在长8.2米、宽6.5米、净高4.8米范围内，可直接嵌入现有隔热板生产线的成型工序段，无需对原有车间布局做大规模调整。单元下部设置封闭式安全防护围栏，围栏配备安全联锁开关，人员进入作业区域时设备可自动暂停运行，避免增材作业过程中高温喷头、运动机构带来的安全风险。作业区域内集成了物料定位工装、打印平台、成品暂存位三个核心功能区，机器人可沿预设轨道在不同功能区间完成物料抓取、打印位姿态调整、成品转运的全流程动作，相比传统人工作业模式，可将单块隔热板的生产辅助时间压缩60%以上。设计过程中优先考虑了增材制造过程中的烟尘收集路径预留，顶部横梁位置可配套安装烟尘抽吸管道接口，作业时可及时排出打印过程中产生的挥发性废气，符合车间职业健康防护要求。框架的横梁采用模块化拼接设计，单段横梁长度控制在2米以内，运输时可拆分装入标准集装箱，现场安装时仅需通过螺栓拼接即可完成主体框架组装，无需现场焊接作业，安装周期可控制在3个工作日以内。机器人的运行轨道采用地装式安装，轨道平行度公差控制在0.2mm/m范围内，可保证机器人高速运行过程中的定位精度，打印作业时重复定位精度可达±0.1mm，满足隔热板增材成型的尺寸公差要求。单元内还预留了视觉检测模组的安装接口，后续可加装视觉检测设备，在成品转运过程中完成隔热板成型质量的在线检测，无需额外设置单独的检测工位，进一步压缩生产流程的占地空间与工序流转时间。
