红黑涂装小型运动飞机外观造型设计

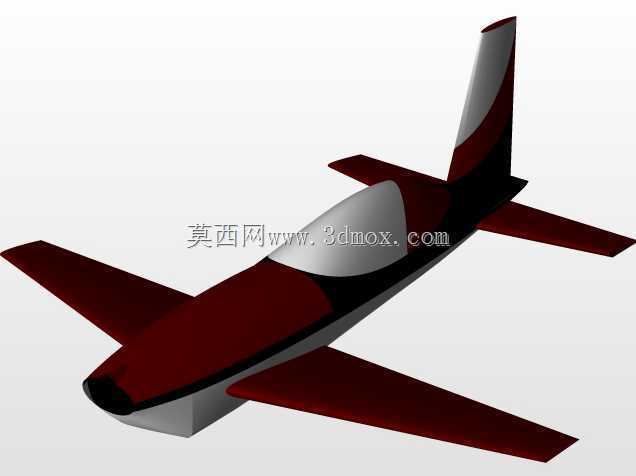

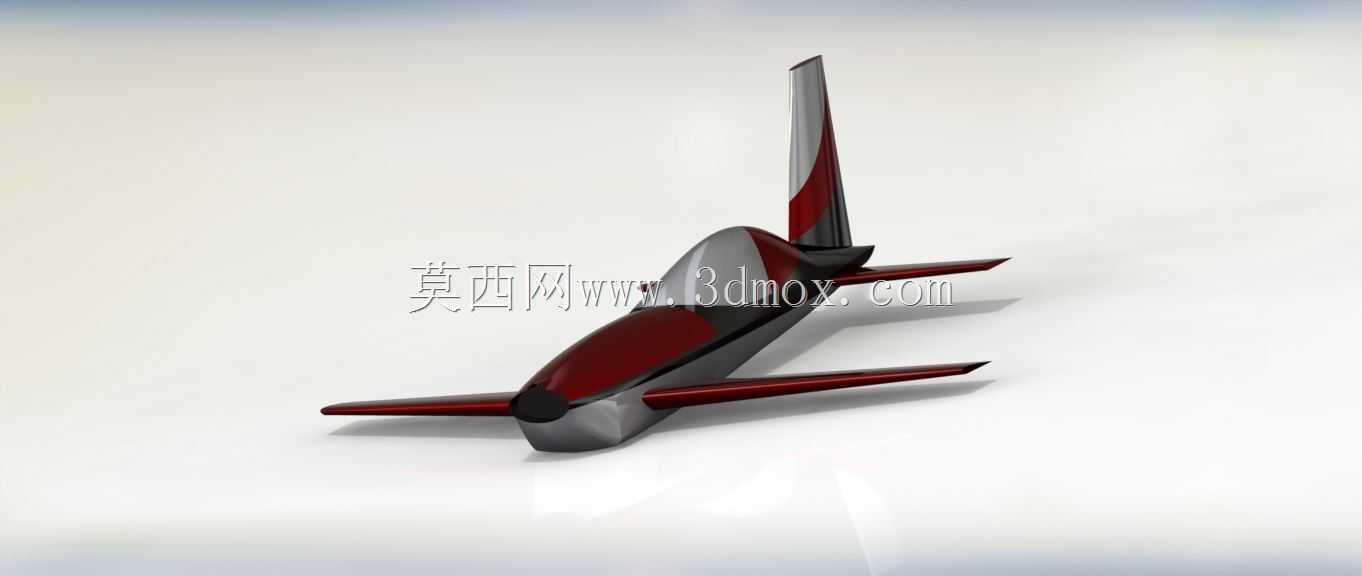

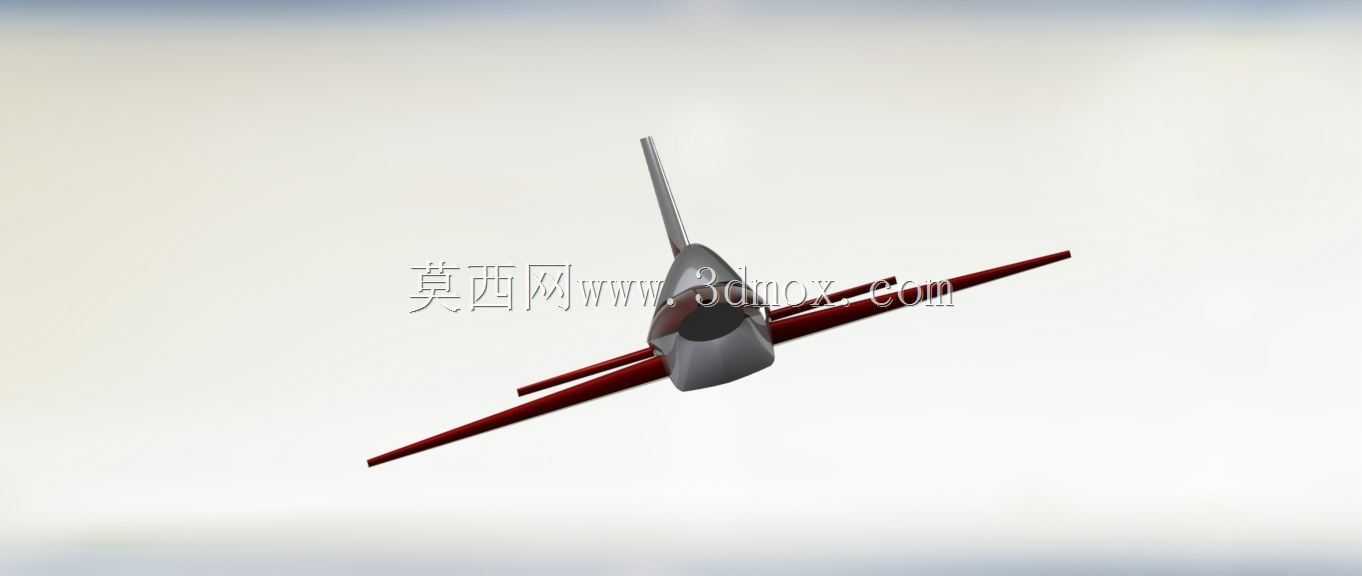

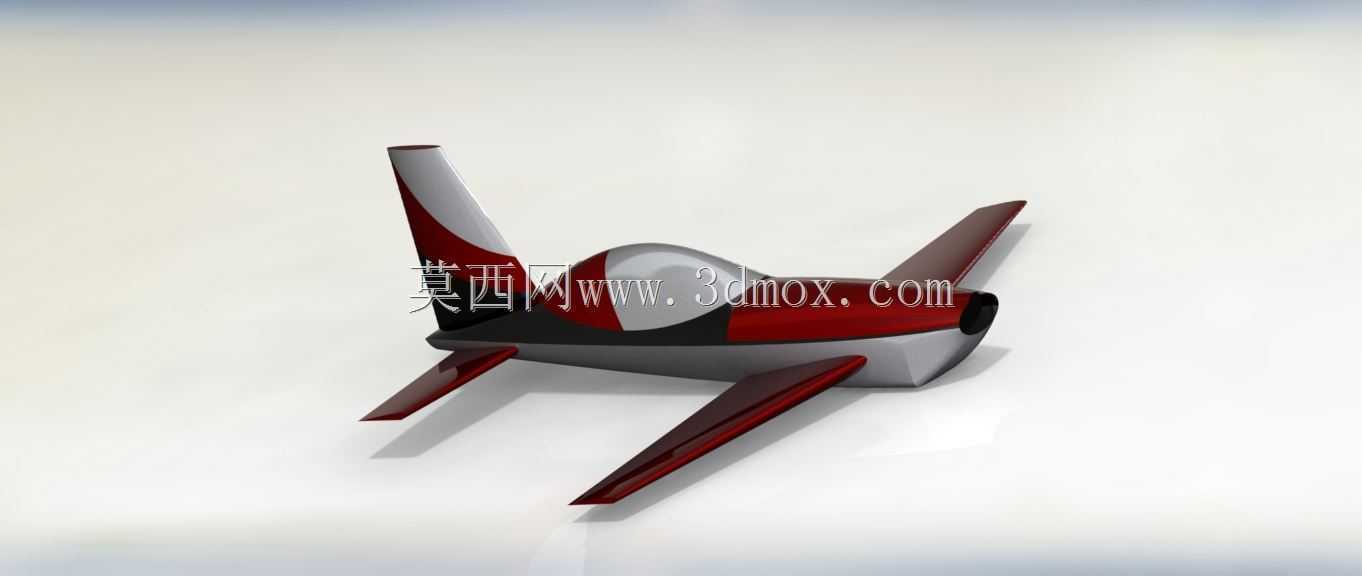

这款小型运动飞机的外观结构设计，核心围绕低空休闲飞行、航空运动赛事场景的实际使用需求展开，整体气动布局经过多轮曲面曲率调整，可在低速飞行状态下维持足够升力，同时降低飞行过程中的空气阻力。机身主体采用纺锤形收腰设计，机头位置预留动力单元安装空间，可适配小型活塞式航空发动机，进气口与机身曲面做了顺滑过渡处理，避免飞行过程中产生额外紊流影响飞行稳定性。座舱区域采用整体式圆弧透明罩设计，既可以为飞行员提供足够的侧向与前向视野，也能减少座舱部位的风阻系数，座舱罩与机身蒙皮的衔接处做了齐平处理，没有突出的结构棱角，可降低高速飞行时的风噪与结构振动。机翼采用下单翼布局，翼根位置与机身下部承力结构直接连接，可将飞行过程中机翼承受的升力直接传递到机身主承力框架，减少额外的传力结构重量，机翼前缘做了圆滑修型，后缘预留操纵舵面的安装位置，可满足飞行过程中滚转姿态调整的操作需求。尾翼采用常规布局，垂直尾翼与水平尾翼的翼面均做了后掠角度调整，可在飞机进行大迎角飞行时避免翼面提前失速，保证尾翼的操纵效率，尾翼与机身尾部的连接位置做了加强结构设计，可承受机动飞行时的气动载荷。整机外形尺寸适配轻型运动飞机的规范要求，翼展长度控制在轻型飞行器的地面停放边界内，可满足通用航空机场的小型机位停放需求，机身下部预留起落架的安装接口，可根据使用场景选配前三点式固定起落架或者可收放式起落架，适配不同的飞行速度需求。机身表面的红黑撞色涂装分区，完全贴合机身曲面的结构走向，既可以提升飞行过程中的视觉辨识度，也不会破坏机身整体的气动连续性，各翼面的边缘位置都做了圆角处理，避免地勤维护过程中出现尖锐结构磕碰的问题。在建模过程中，所有曲面都做了G2连续处理，可直接用于后续的风洞仿真验证、模具开模加工，机身各段的蒙皮厚度按照轻型飞机的结构强度要求做了等比例缩放，内部预留了航电设备、燃油箱、操纵连杆的安装空间，不需要额外做结构调整就可以直接进入详细结构设计阶段。
