污水处理存储罐带操作平台三维设计

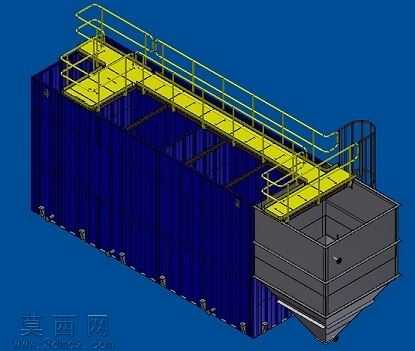

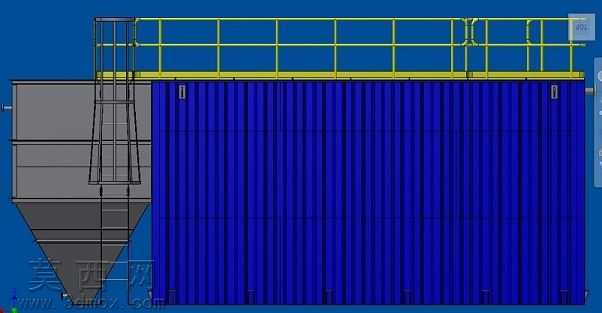

本作品为污水处理存储罐体的三维设计模型，采用Autodesk Inventor完成全参数化建模，整体围绕污水处理环节的污水存储、初步沉降功能需求展开结构设计。建模过程中首先完成主体罐体的轮廓搭建，主体罐体分为两个功能区段，左侧为大容量矩形储水舱段，外壁采用波纹板结构设计，在控制罐体整体重量的同时提升舱段的结构抗形变能力，可适配大容量污水存储的承压需求；右侧为锥形底沉降出料舱段，锥斗结构可实现污水中固态杂质的自然沉降汇集，便于后续的杂质排出与清理作业。在主体罐体完成结构搭建后，于罐体顶部设计了连通两个舱段的操作巡检平台，平台采用防滑花纹板作为行走面，沿平台外侧连续设置安全防护护栏，护栏采用圆管弯折成型，在平台转角处设置弧形过渡护栏，同时在平台端部设置圆形笼梯，连通罐体底部与顶部操作平台，满足日常巡检、设备维护的人员通行需求。材质渲染阶段，为主体储水舱段赋予深蓝色波纹金属材质，还原工业防腐涂层的视觉效果，操作平台赋予亮黄色防滑警示涂层材质，护栏采用浅黄绿色金属漆材质，沉降舱段赋予深灰色金属材质，通过不同材质的色彩区分，清晰呈现设备不同功能区域的划分，同时还原工业设备的真实涂装逻辑。结构设计上充分考量污水处理设备的实际使用需求，罐体底部设置均匀排布的支撑固定脚，可实现罐体与安装基础的稳固连接，各舱段的衔接处做密封结构预留，避免污水渗漏问题，整体模型结构完整，各部件装配关系清晰，无结构干涉问题，可用于污水处理设备的方案展示、结构校核以及生产加工参考。
