螺旋弹簧式液压减震缓冲构件

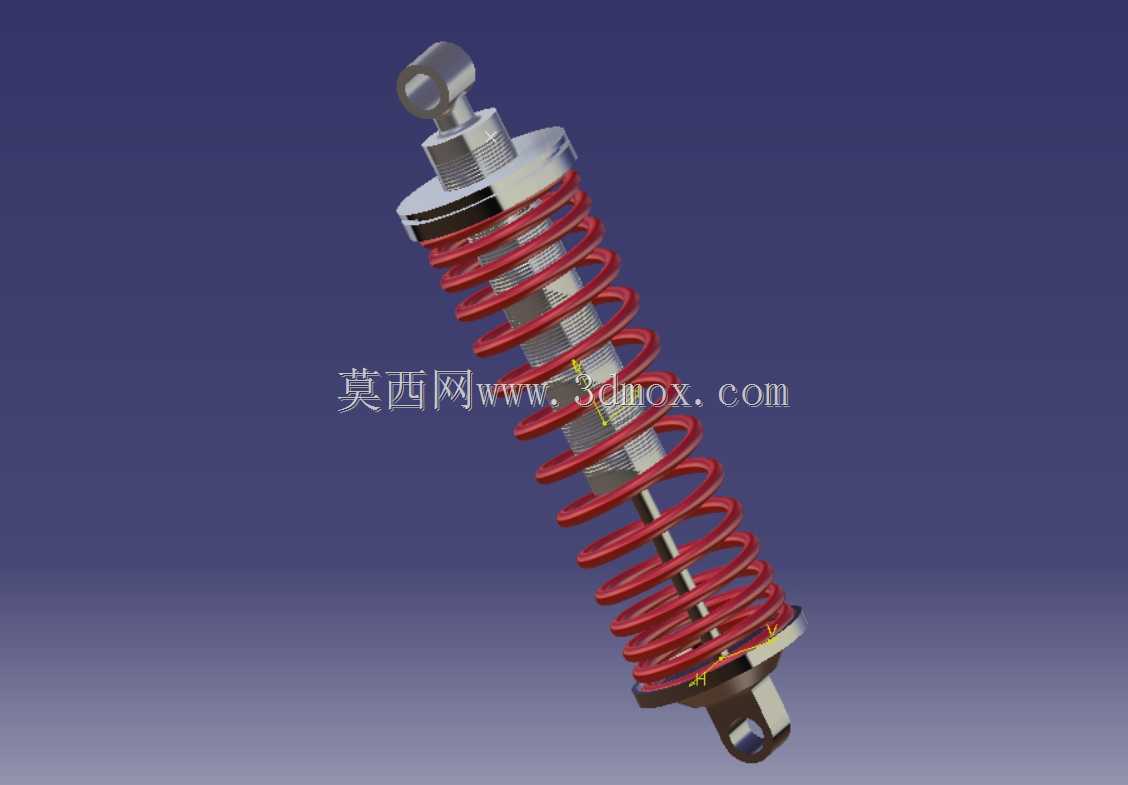

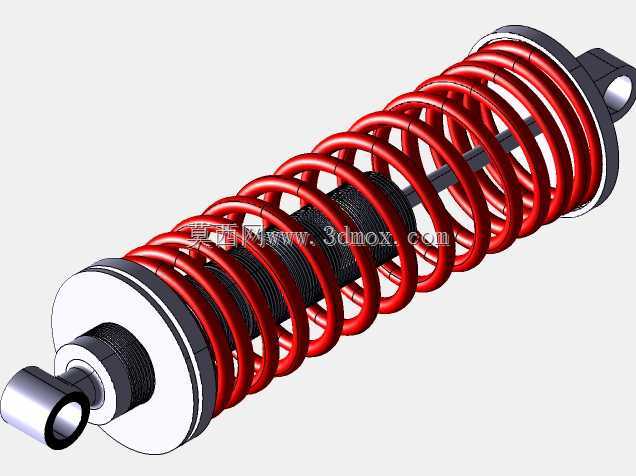

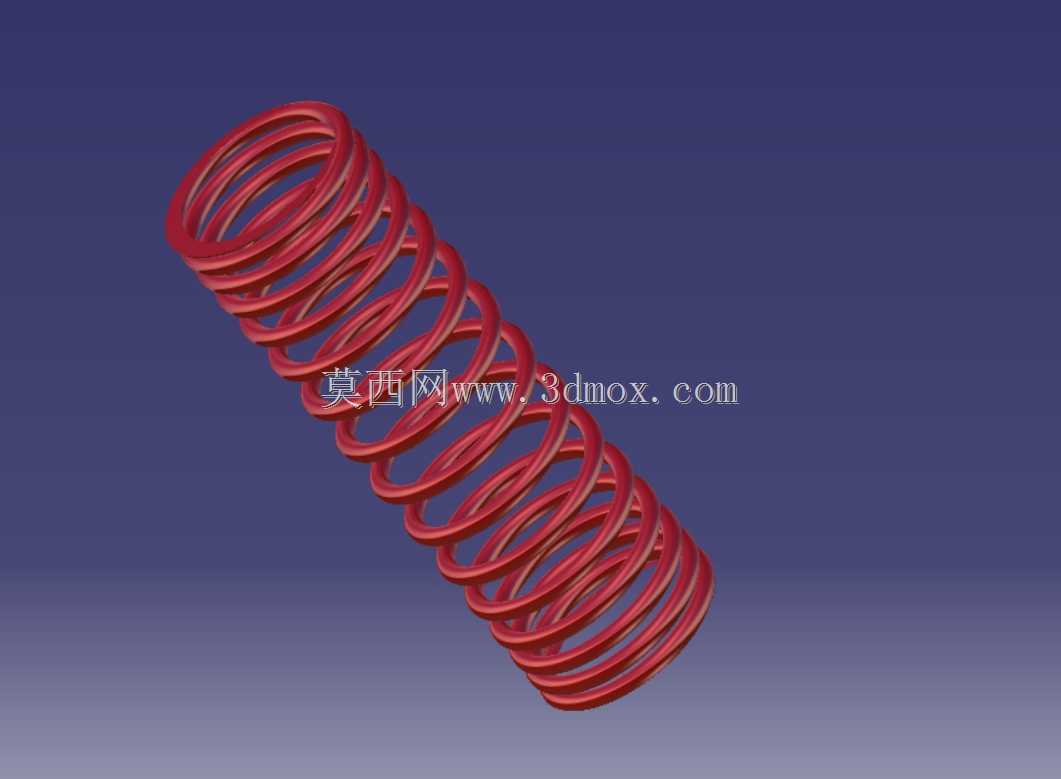

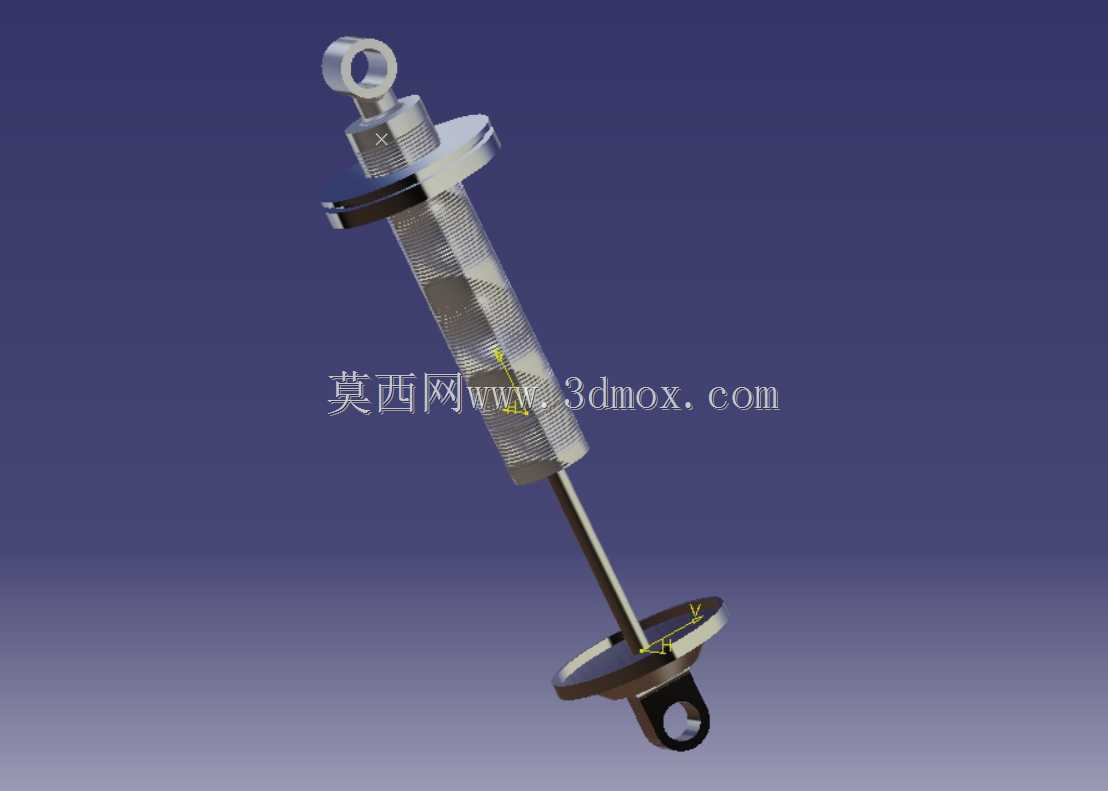

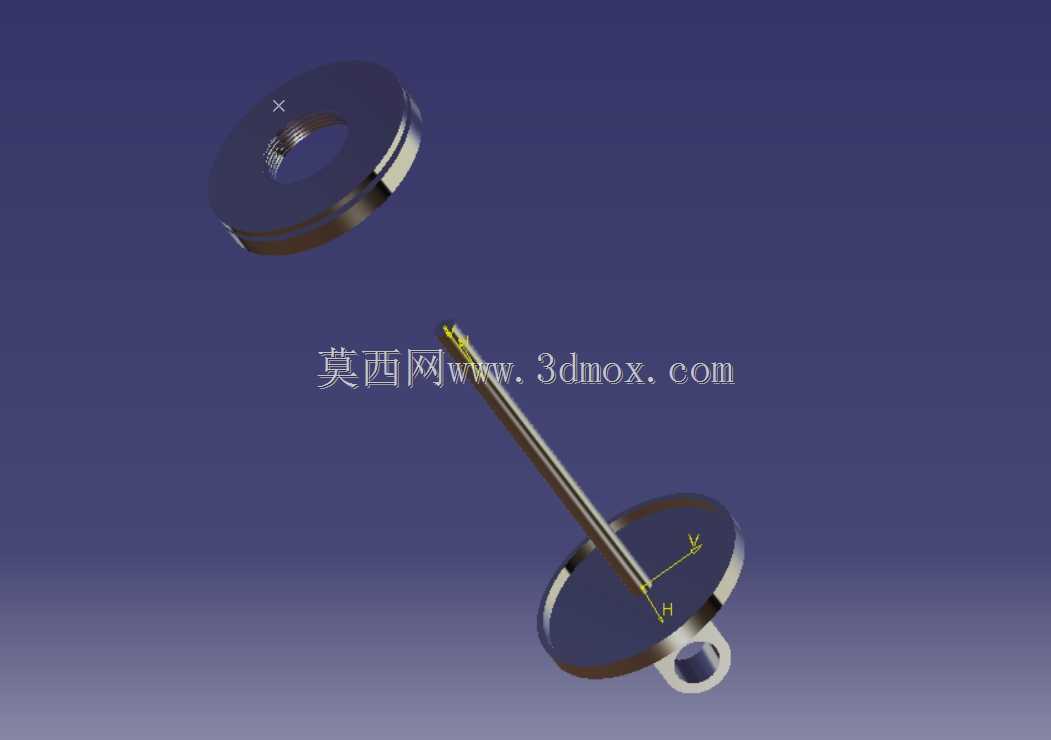

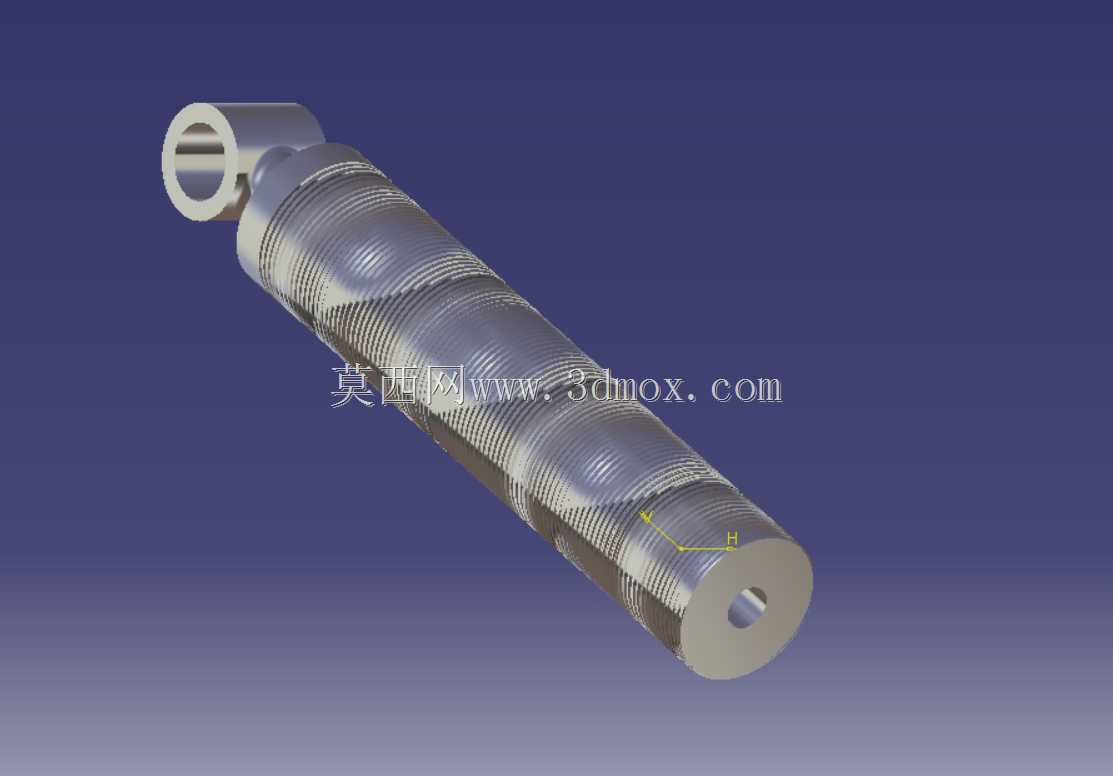

这类螺旋弹簧搭配阻尼结构的减震构件，在乘用车辆底盘悬挂、非道路工程作业机械的驾乘舱支撑、小型代步工具的行走机构中都有广泛应用，核心作用是抵消路面或作业面传递的往复冲击动能，避免刚性冲击直接传导至承载主体，既提升驾乘或操作的平稳性，也能保护相连结构件不会因长期交变冲击出现疲劳损坏。从结构设计逻辑来看，该构件采用同轴嵌套布局，外层布置等节距圆柱螺旋压缩弹簧，承担主要的竖向承载与冲击复位功能，弹簧刚度经过匹配计算，既能在大冲击载荷下提供足够的支撑力避免过度压缩，也不会因刚度过大导致缓冲效果不足；内层集成液压阻尼芯体，通过阻尼介质在阀系间的流动耗散冲击能量，避免弹簧受冲击后出现持续往复振荡，让冲击后的复位过程更平缓。两端的连接耳座采用带衬套的铰接结构设计，安装时可适配一定角度的摆动偏差，降低安装对位的精度要求，同时能缓冲横向的小幅窜动，避免芯杆承受额外的径向弯矩导致密封件过早磨损。建模过程中需要重点把控几个关键尺寸边界：弹簧的中径、自由高度与压并高度直接决定了构件的总行程范围，设计时需要预留10%左右的冗余行程，避免极限工况下弹簧出现压并刚性碰撞；两端连接耳的孔位中心距是安装适配的核心参数，需要匹配对应安装位的支架孔距公差，铰接孔的内径尺寸要适配常用的连接销轴规格，衬套的厚度与材质选择也要在模型中预留对应的装配空间。阻尼缸筒的外径要小于弹簧内径，两者之间预留均匀的环形间隙，避免工作过程中弹簧伸缩出现偏磨剐蹭缸体外壁，影响表面防护层的使用寿命。这类构件在实际选型匹配时，还需要结合承载主体的整备质量、常用工况的冲击频率来调整弹簧线径、阻尼阀的开孔参数，三维建模阶段就要把各部件的装配干涉、运动行程校验完成，减少后续实物试制阶段的调整工作量，尤其是弹簧在全压缩、全伸长状态下的螺距变化，阻尼芯杆的伸出长度都要做运动仿真验证，避免出现结构卡滞、部件脱出的问题。
