无人机辅助容器胶囊结构设计

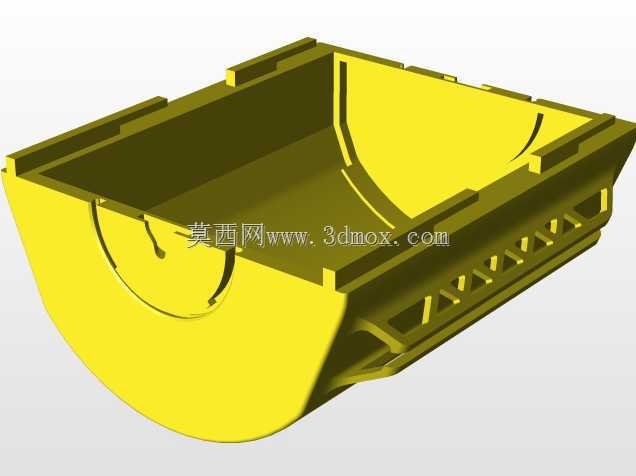

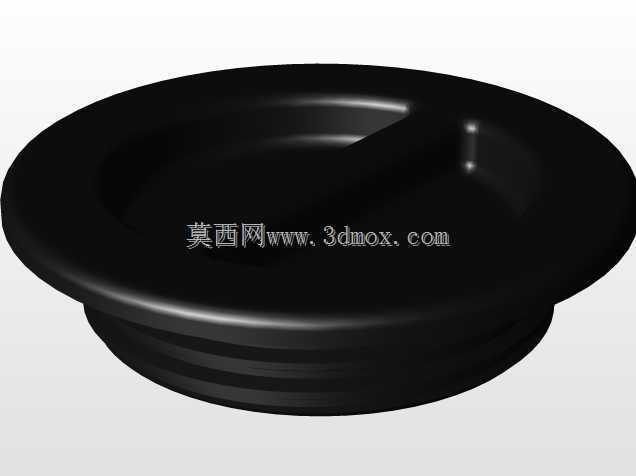

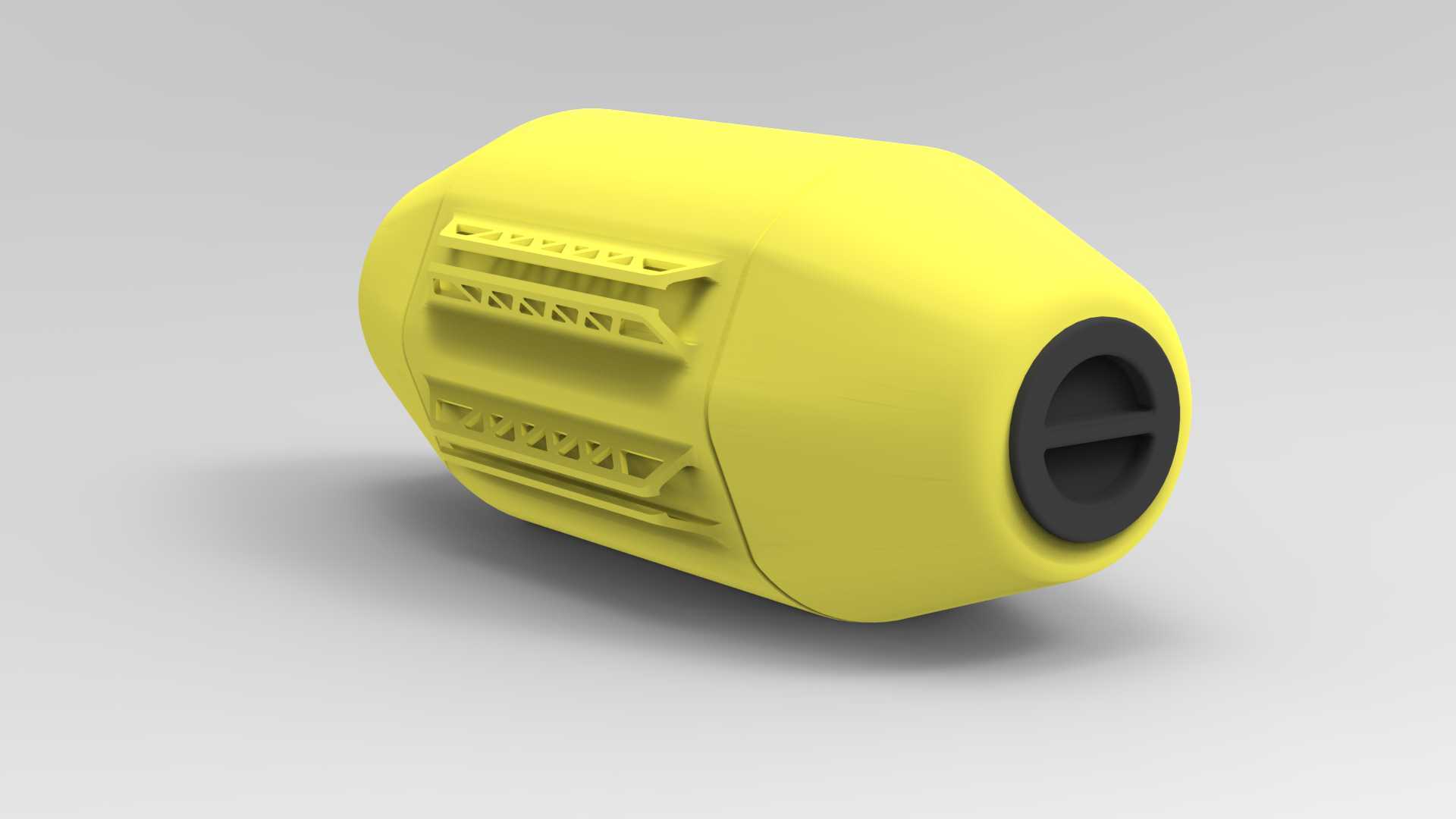

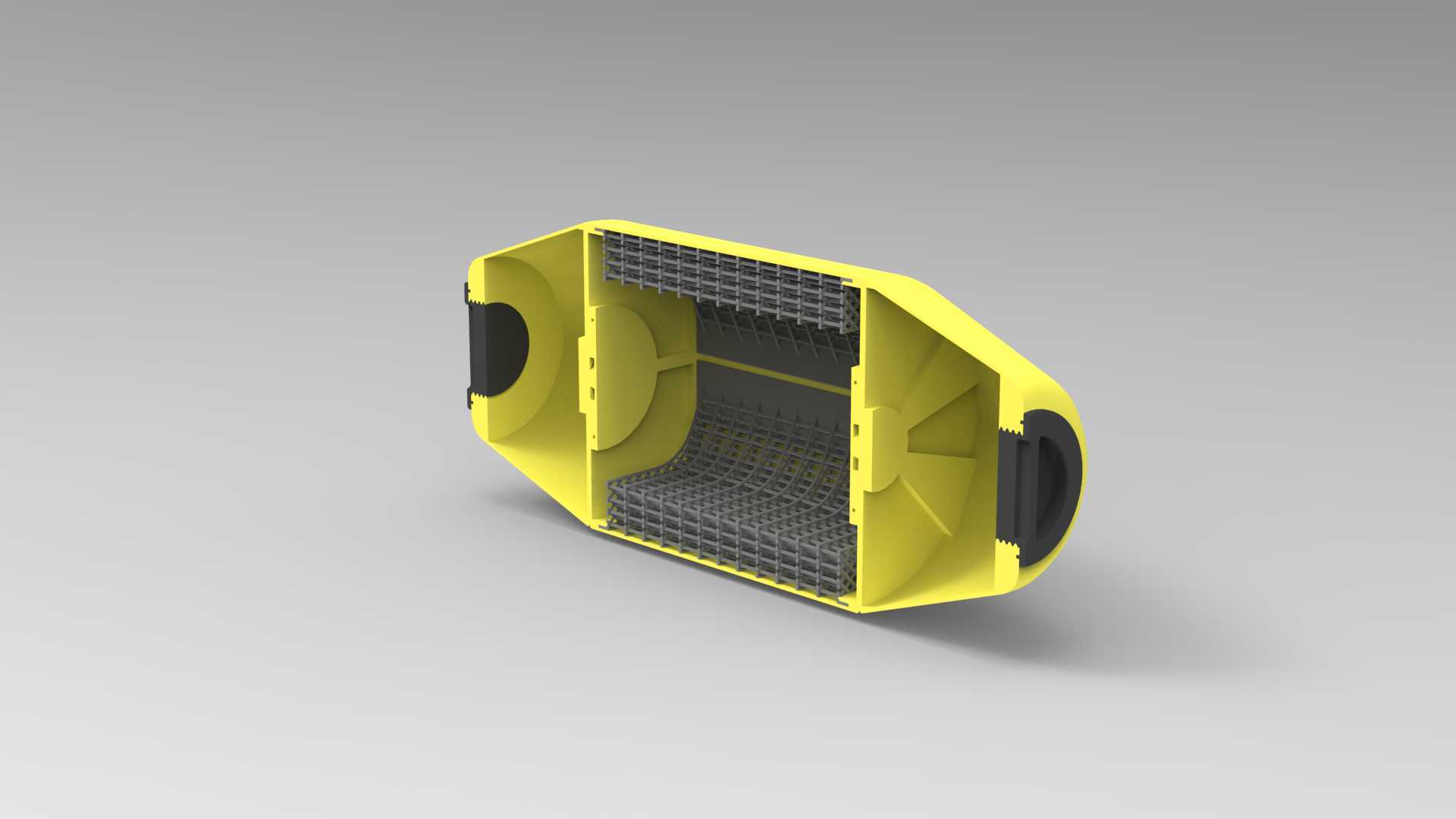

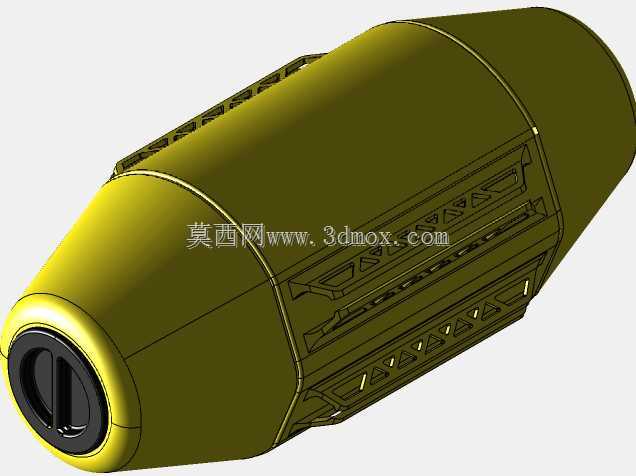

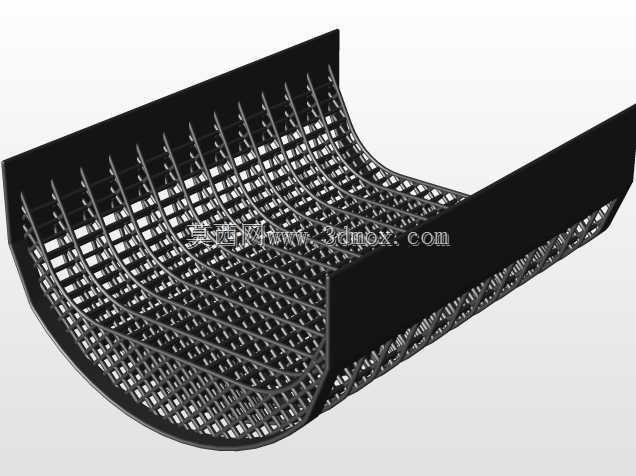

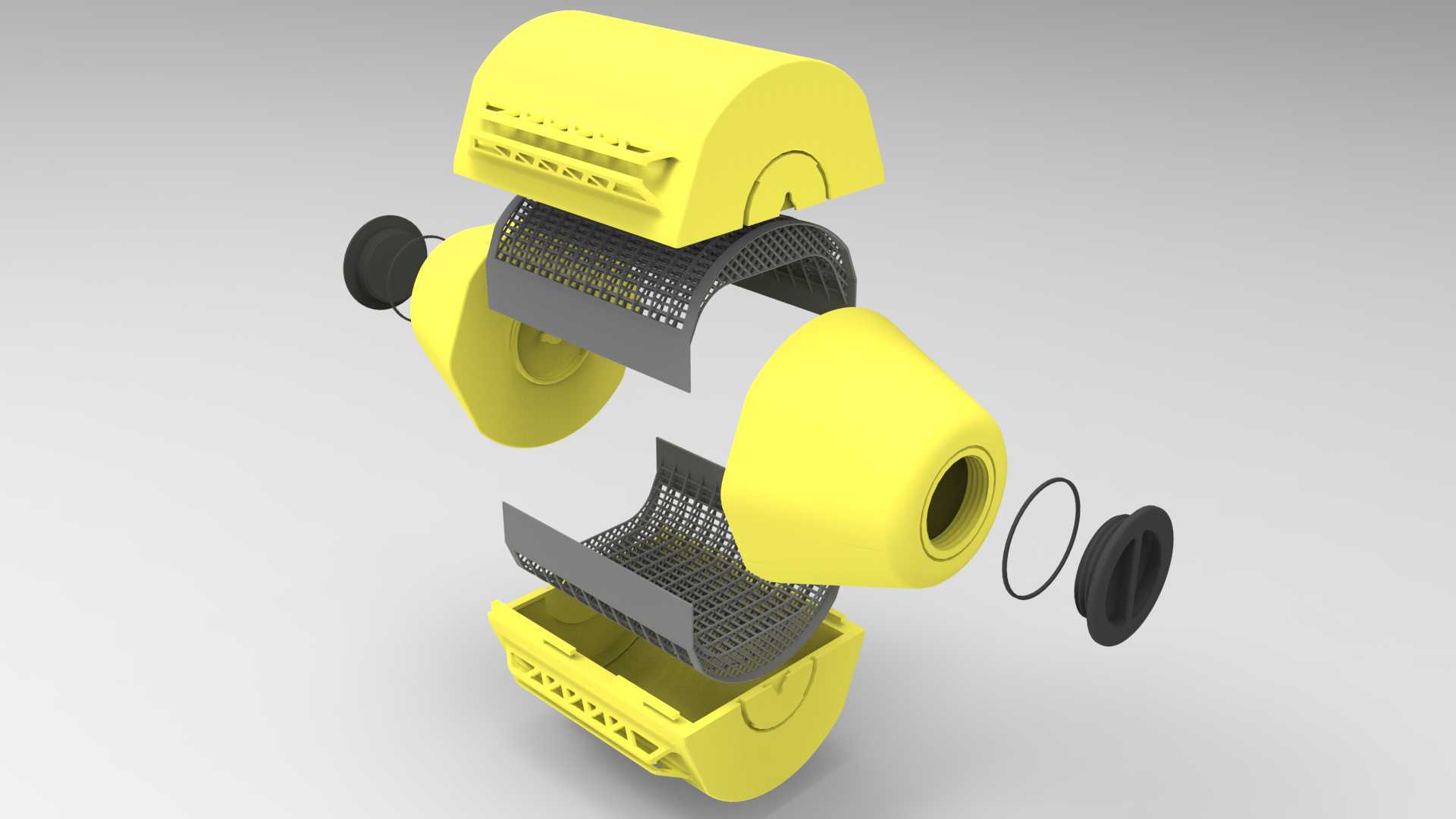

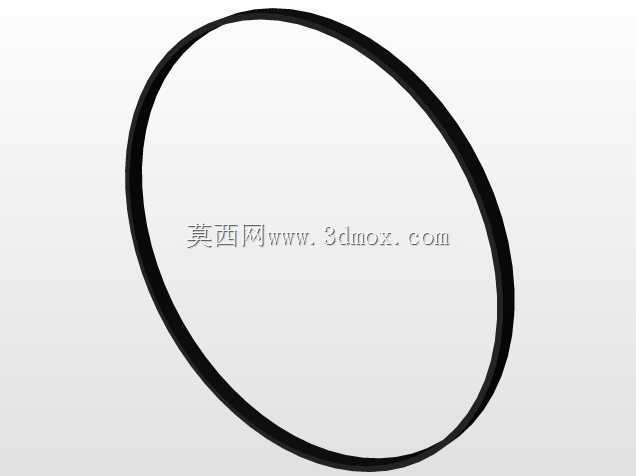

这款胶囊式壳体结构，主要适配小型无人机的辅助载荷搭载场景，在野外作业、应急物资投送、环境监测采样等工况下，作为独立的功能载荷舱使用，能够为内部搭载的微型采样装置、应急小体积物资、传感监测模块提供可靠的物理防护，避免飞行过程中气流冲刷、扬尘侵入、轻微磕碰对内部器件造成损伤。从结构设计逻辑来看，整体采用两端收窄的椭球胶囊外形，这种曲面构型能够在无人机高速飞行时有效降低空气阻力，减少不规则外形带来的紊流影响，避免额外增加飞控系统的姿态修正负担，两端的圆形接口端采用等径设计，既可以作为载荷的取放开口，也能够通过配套的快拆卡扣直接与无人机机身的挂载点对接，不需要额外设计复杂的转接支架，大幅压缩挂载结构的整体重量。壳体表面的多道凹凸加强筋结构，并非单纯的装饰造型，而是通过等距排布的棱状凸起，在不增加壳体整体壁厚的前提下，大幅提升薄壁壳体的抗挤压、抗冲击性能，即便在低空飞行出现轻微擦碰、或者降落时受到地面硬物冲击，壳体也不会出现大面积凹陷变形，能够维持内部腔体的有效空间，保护内置器件不受挤压。从安装边界来看，壳体整体的最大外径控制在小型无人机挂载点的通用适配范围内，轴向长度也匹配多旋翼无人机机腹下方的预留挂载空间，不会在飞行过程中遮挡无人机的下视传感器、避障摄像头视野，两端的接口处预留了密封槽位，可以加装橡胶密封圈实现IP65级别的防尘防水能力，应对小雨、扬尘天气下的作业需求。内部腔体采用等径平滑设计，没有多余的凸起结构，能够根据不同的搭载需求灵活加装内衬缓冲垫，适配不同尺寸的内置模块，不需要针对不同载荷重新开模制作壳体，大幅提升了结构的通用适配性。壳体的分体式合模线设置在侧面筋条的分界位置，合模后能够被外侧的筋条结构自然遮挡，既能够降低注塑生产时的合模精度要求，也不会在外观上留下明显的合模痕迹，同时分体式结构也方便内部器件的装配与后期维护更换，不需要借助专用工具就可以快速开合壳体，完成内部载荷的更换或者电池、模块的调试作业。
