航天运载火箭船尾支撑连接结构件

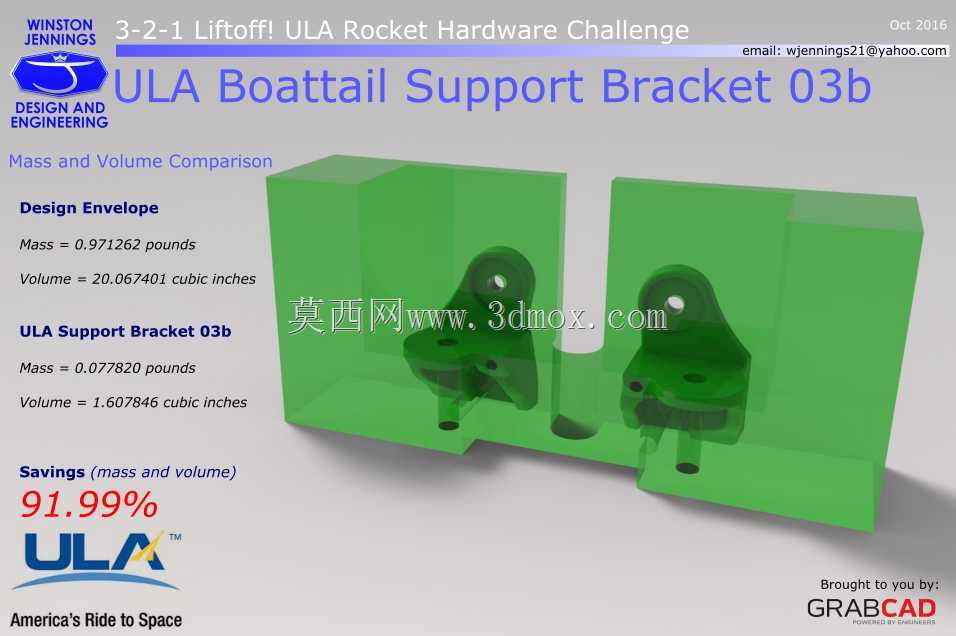

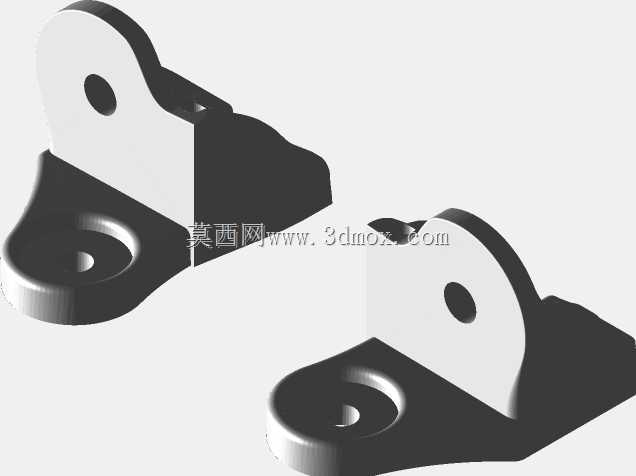

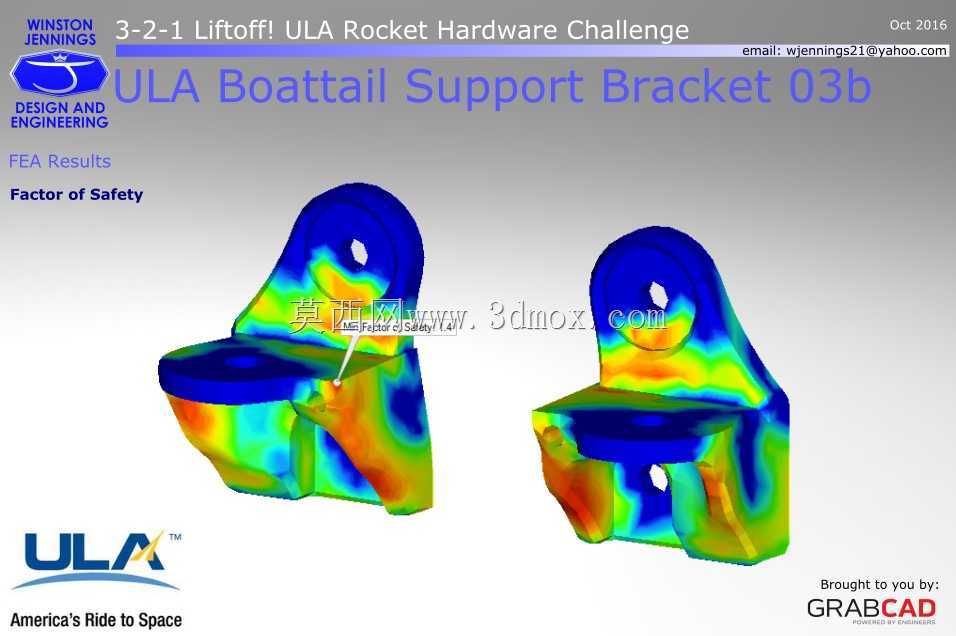

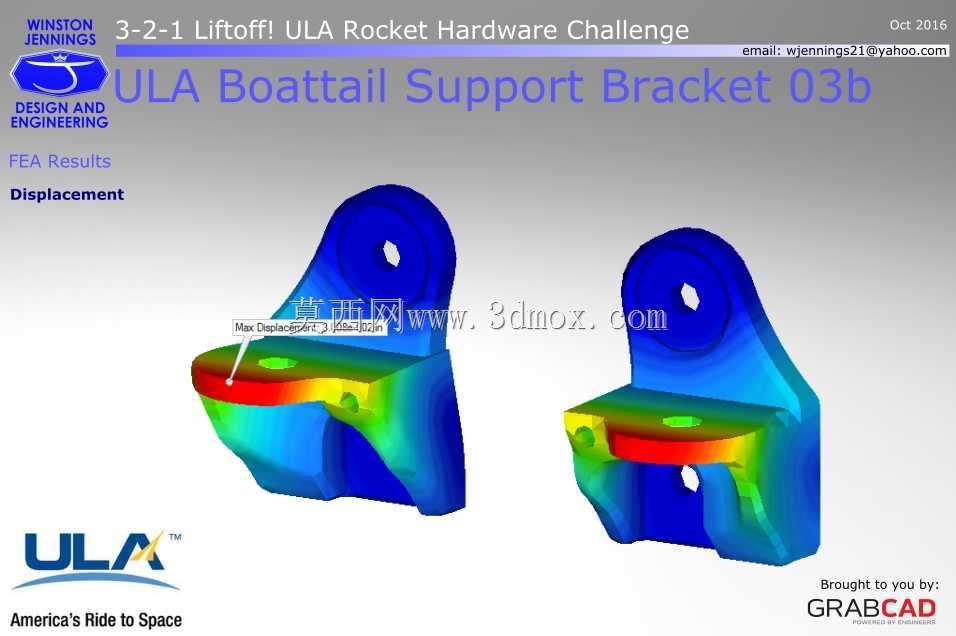

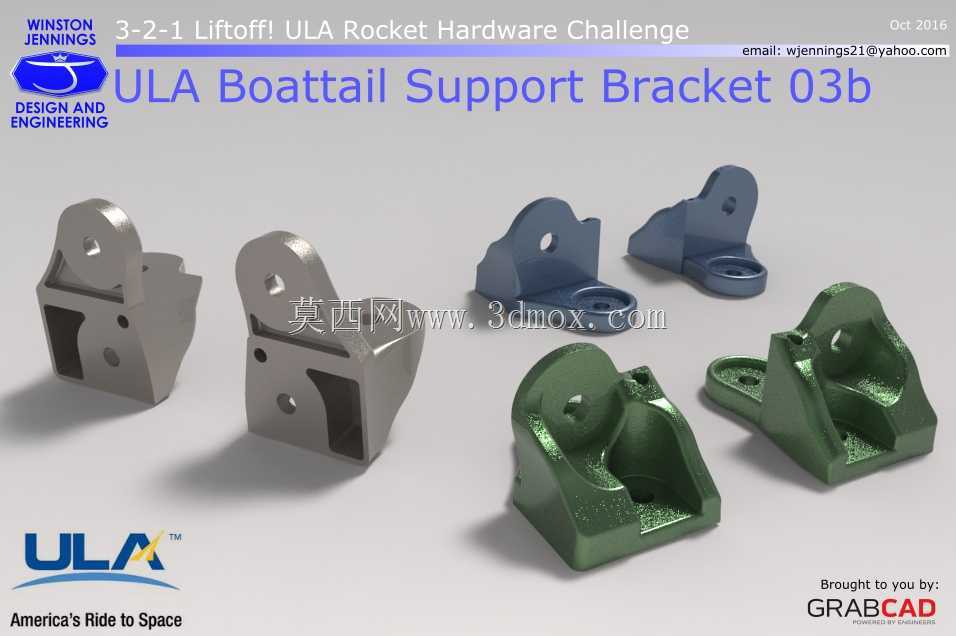

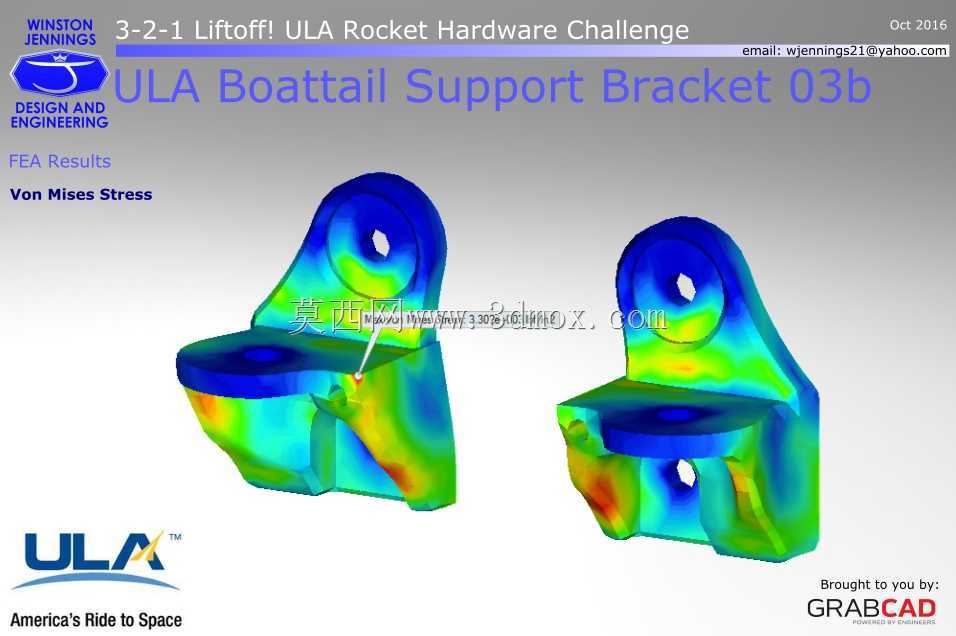

该支撑结构件主要应用于运载火箭箭体尾部舱段，承担箭体尾段与外部整流、动力附属组件的连接载荷，在火箭起飞爬升阶段，需承受发动机传递的高频振动、气动剪切力以及轴向过载，是尾段结构传力路径上的关键受力零件。从结构设计来看，零件采用一体化铸造成型后做机加工修整的工艺路线，主体为带空腔的楔形支撑座，底部设置带安装孔的法兰贴合面，可通过紧固件与箭体内部承力桁条固定，上部的双耳铰接座预留铰接销孔，用于连接外部尾段附件，空腔结构在保证整体刚度的前提下大幅削减了零件自重，适配航天装备对结构重量的严苛控制要求。设计过程中优先考虑了载荷的均匀传递，底部法兰面的安装孔位做了局部加厚凸台处理，避免螺栓预紧力造成局部应力集中，上部铰接座的孔位同轴度公差控制在0.02mm以内，保证铰接连接的转动灵活性与受力均匀性，零件侧壁设置的减重槽经过拓扑优化，去除了非受力区域的冗余材料，同时在槽体边缘做了R3以上的圆角过渡，避免应力集中引发的结构疲劳失效。从安装边界来看，零件底部安装面的平面度要求不大于0.05mm，保证与箭体安装面的贴合度达到85%以上，整体外轮廓无突出的尖锐棱角，所有棱边均做倒钝处理，避免装配过程中划伤操作人员或相邻组件，铰接孔的孔径公差采用H7级精度，可与标准规格的铰接销实现间隙配合，满足装配后的小幅转动补偿需求。该类支撑件在实际使用中，需配合耐高温防护涂层使用，抵御火箭起飞阶段发动机尾焰的热辐射影响，结构的固有频率经过调校，避开了发动机工作的主要振动频段，防止发射过程中出现共振失效，不同构型的同系列支架可适配尾段不同位置的安装需求，通过调整安装孔位间距与铰接座角度，匹配不同的外部组件连接要求，整体结构兼顾了承载性能、重量控制与装配便利性，是航天运载器尾段结构中典型的轻量化承力连接件。
