休斯H-1竞速飞行器三维结构设计

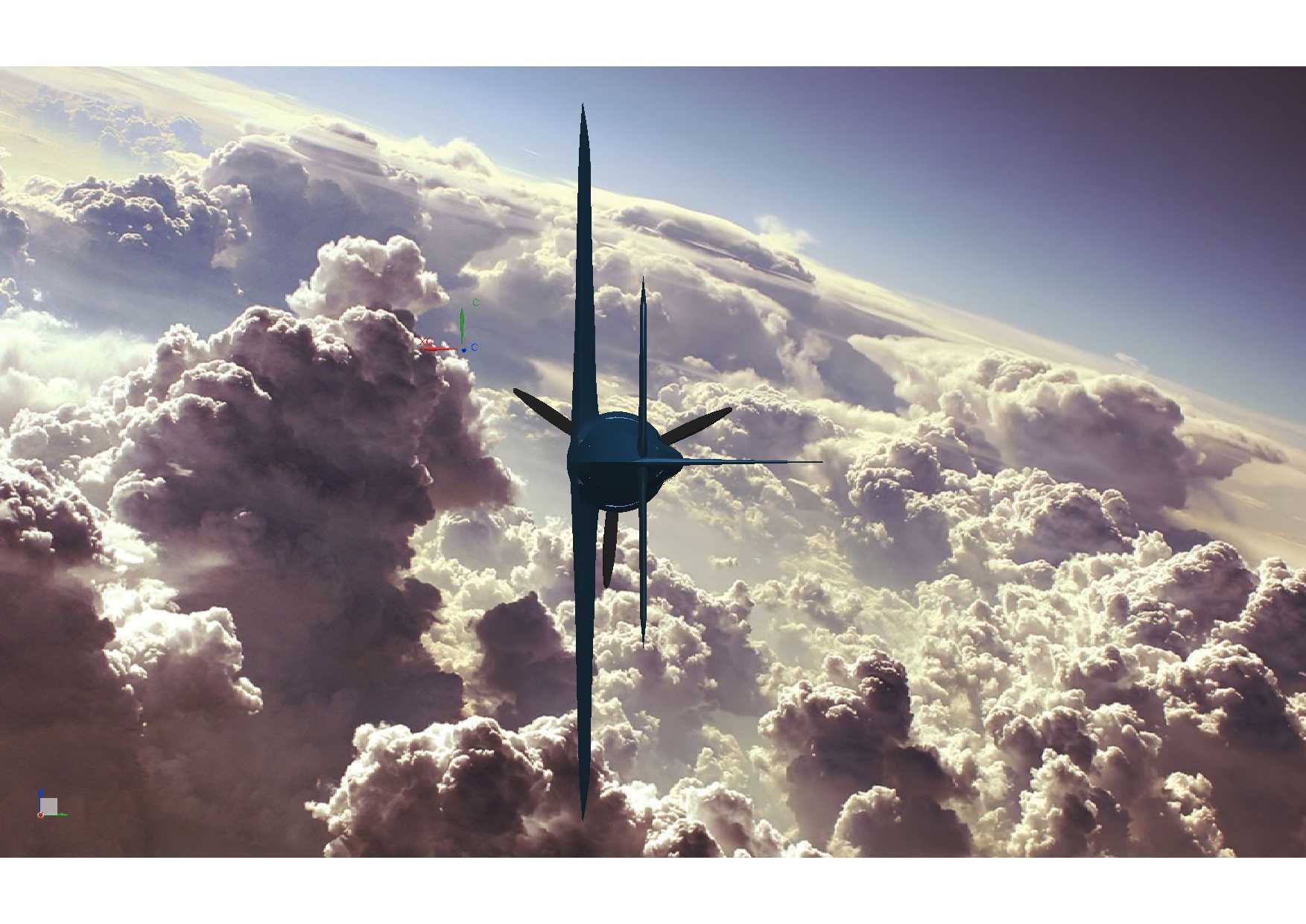

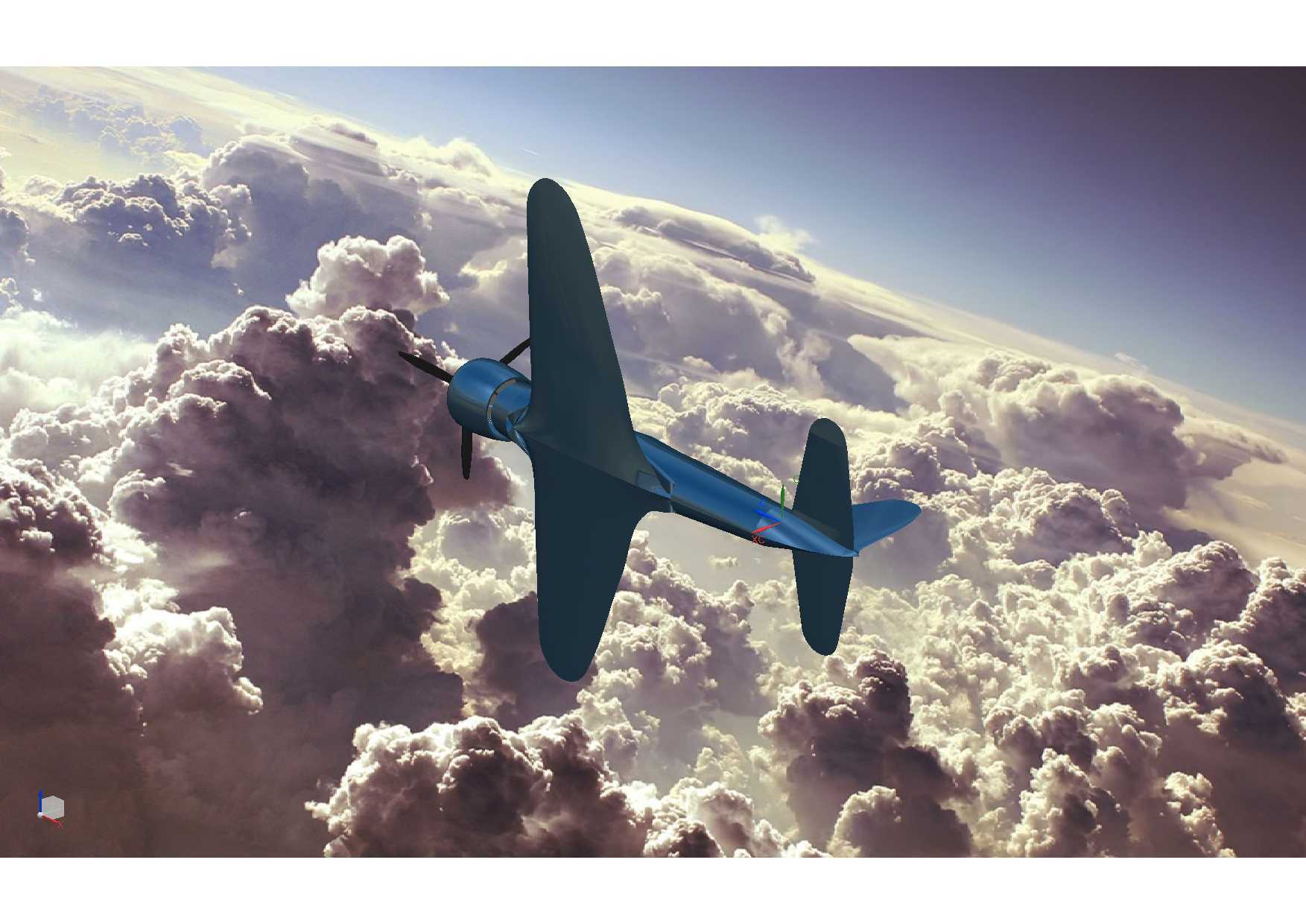

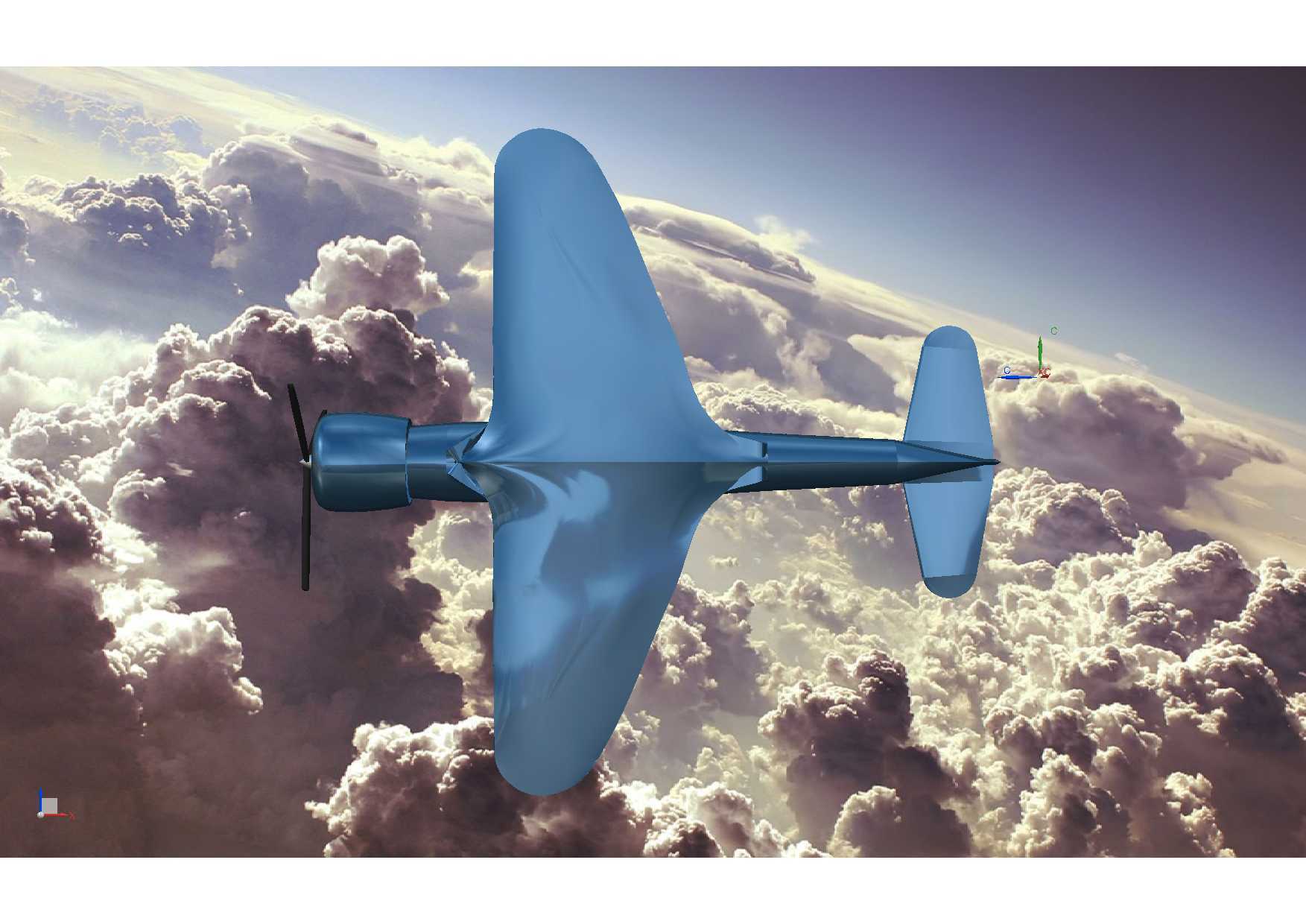

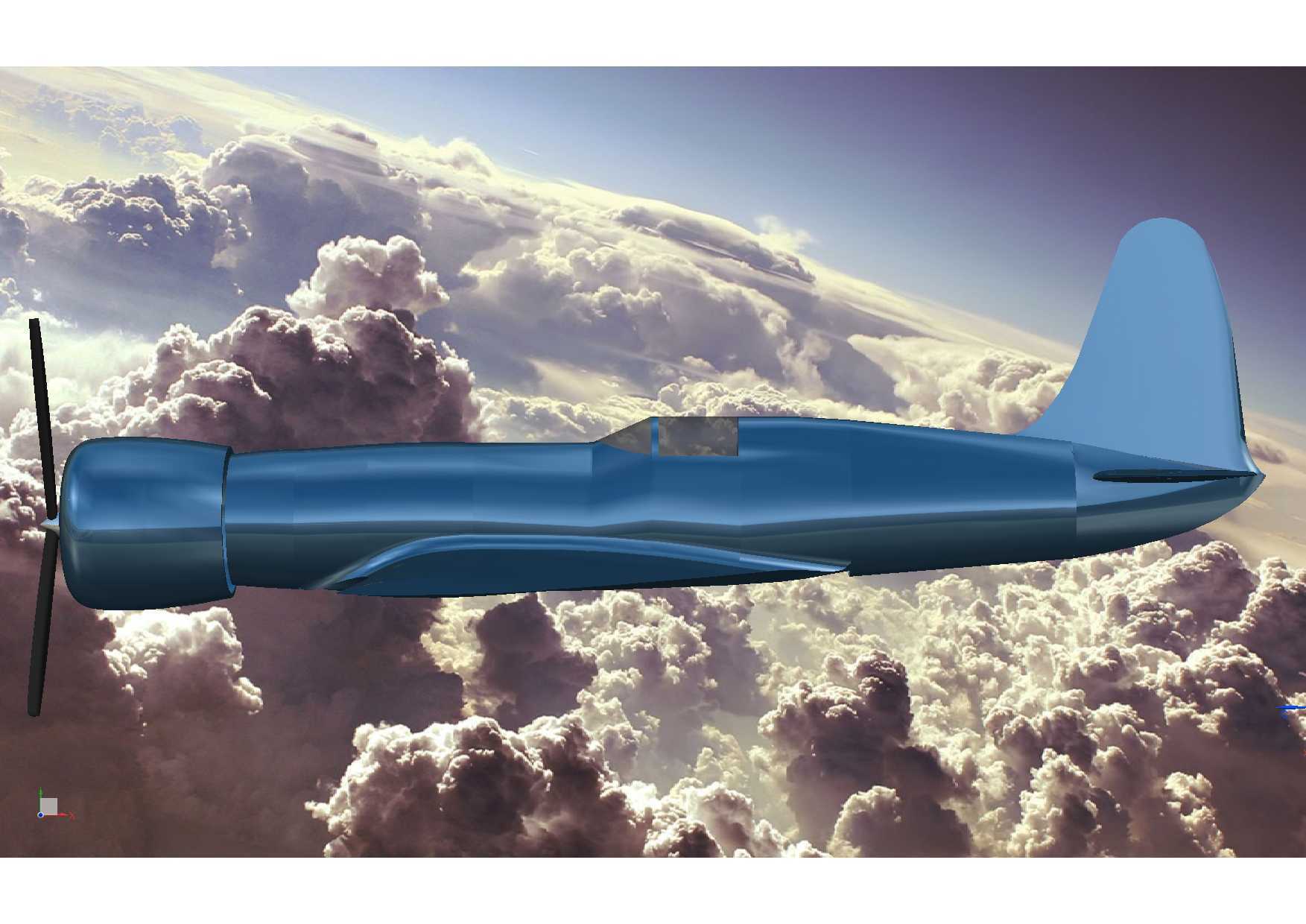

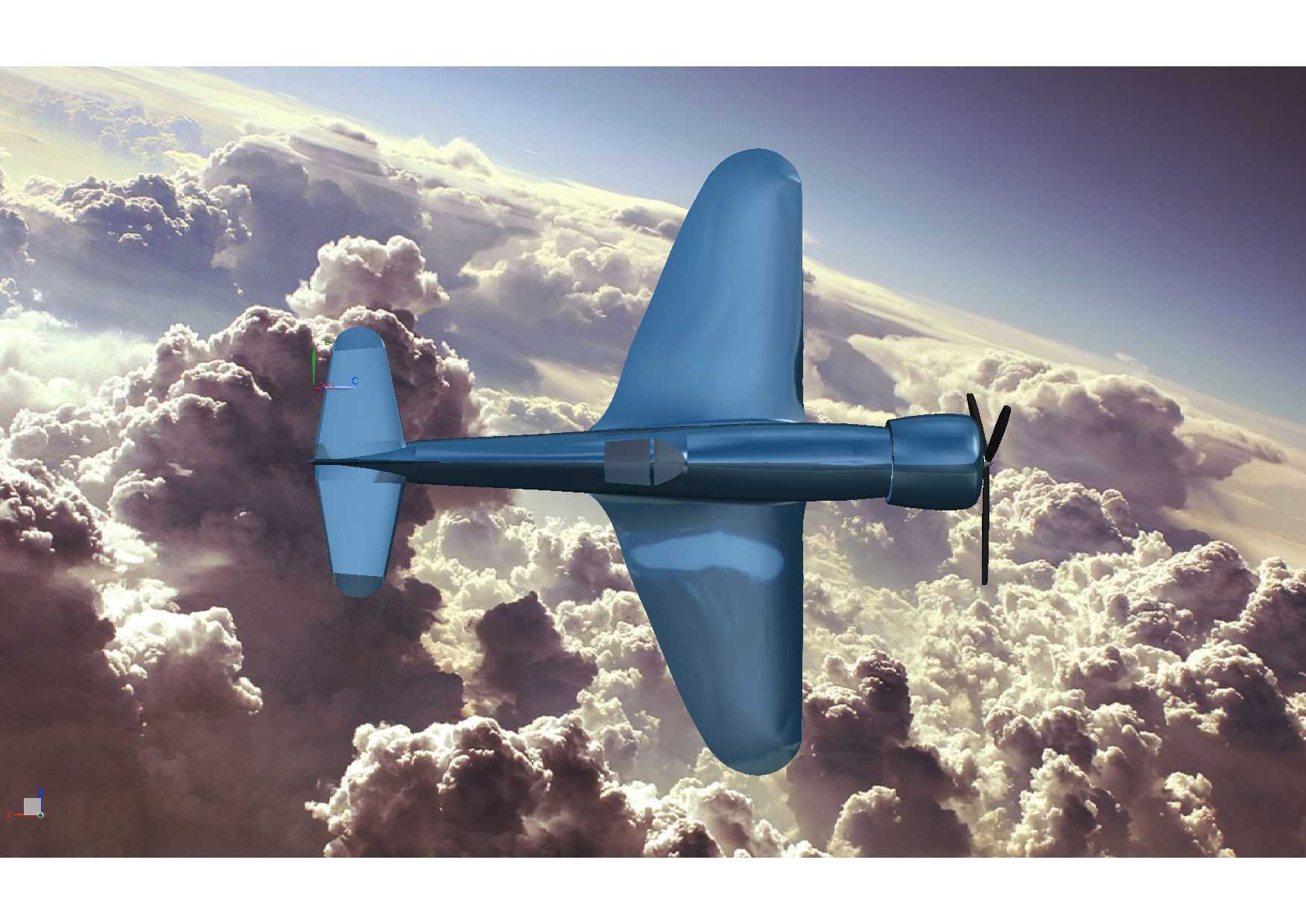

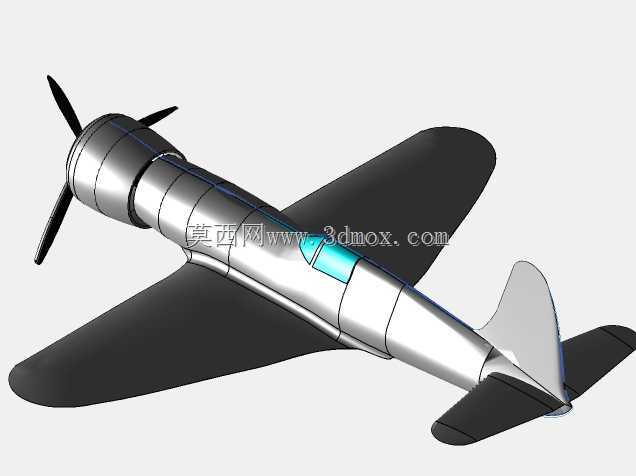

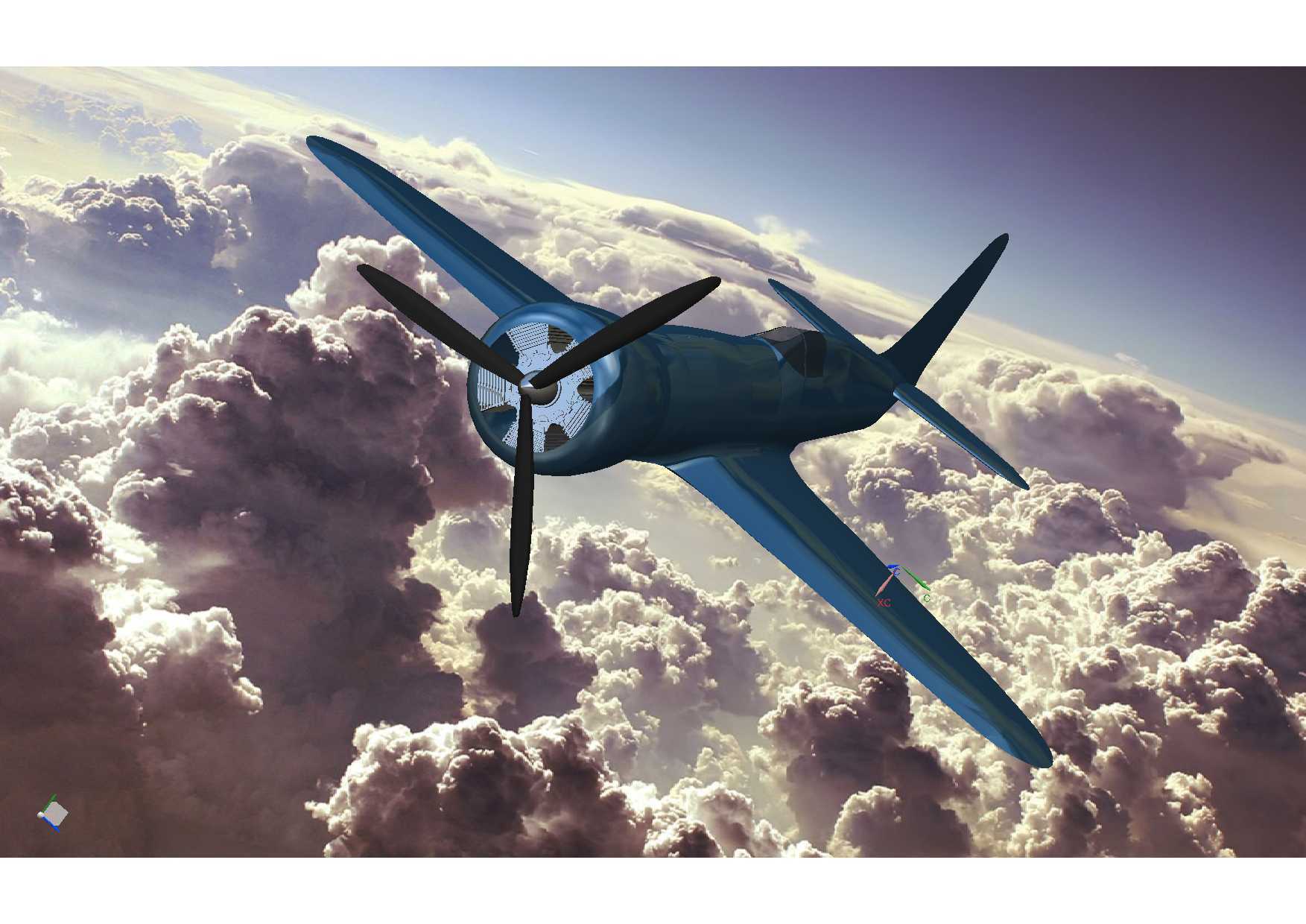

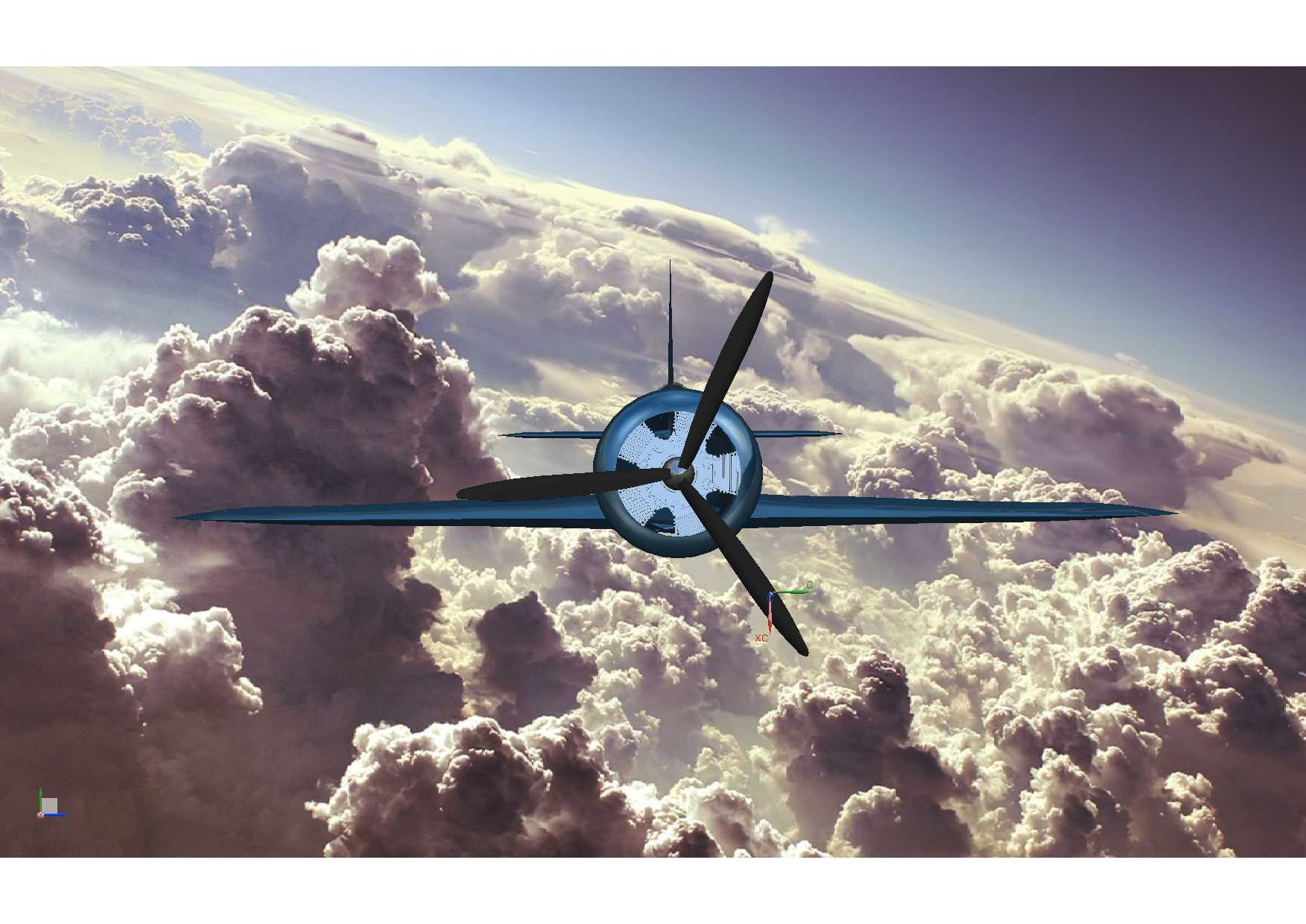

该模型还原的竞速类飞行器，在航空工程验证、航空科普教具开发、复古飞行器复原研究场景中具备较高参考价值，可作为气动布局验证、机身结构拆解教学的三维参照载体。从实际用途来看，这类竞速飞行器最初为挑战飞行速度纪录设计，核心诉求是在活塞发动机动力上限内，尽可能降低飞行阻力、提升动力传递效率，同时兼顾跨大陆长距离飞行的结构稳定性，其设计逻辑对后续高速活塞式飞机的气动优化有重要参考意义。模型完整还原了飞行器的核心功能结构：机头位置的星型活塞发动机安装位与三叶螺旋桨做了精准匹配，螺旋桨桨叶的翼型截面、桨距角度均参考实机参数设置，可直观展示动力输出端的气动匹配逻辑；机身采用全金属半硬壳式结构设计，模型中清晰呈现了机身蒙皮与内部纵向长桁、横向隔框的装配边界，机身截面从机头到机尾呈连续收窄的流线型，最大截面位置设置在驾驶舱前方，刚好匹配发动机安装的尺寸需求，避免多余的气动凸起。机翼采用低单翼布局，模型中还原了机翼与机身的连接承力结构，机翼展弦比针对高速飞行做了优化，翼型选用相对厚度较小的高速翼型，机翼前缘后掠角度经过精准调校，兼顾高速飞行时的升阻比与横向稳定性；尾翼部分包含垂直安定面、方向舵与水平安定面、升降舵，各操纵面的偏转边界、与机身尾段的连接结构均有明确体现，可用于演示飞行器俯仰、偏航操纵的结构逻辑。起落架采用可收放式设计，模型中预留了起落架收放的舱体空间，收放路径与机身、机翼的内部结构无干涉，完全匹配实机的收放逻辑；驾驶舱位置做了透明舱盖的结构还原，舱盖与机身的贴合处做了齐平处理，避免产生额外气动阻力，驾驶舱内部的操纵机构安装位、座椅安装边界也做了对应预留，可支持后续细化结构的拓展设计。从安装边界来看，模型中各部件的装配公差均按照航空结构设计的常规要求设置，发动机与机身防火墙的安装接口、机翼与机身的对接接头、尾翼与机身尾段的连接点均做了标准化的结构还原，可直接用于结构拆解演示、3D打印实体教具的结构参照，也可作为航空类课程中气动布局讲解的直观案例，帮助从业者理解早期高速飞行器在动力受限条件下，如何通过结构优化、外形打磨实现速度突破的设计思路。
