轻量化高强度航空类流动支撑构件

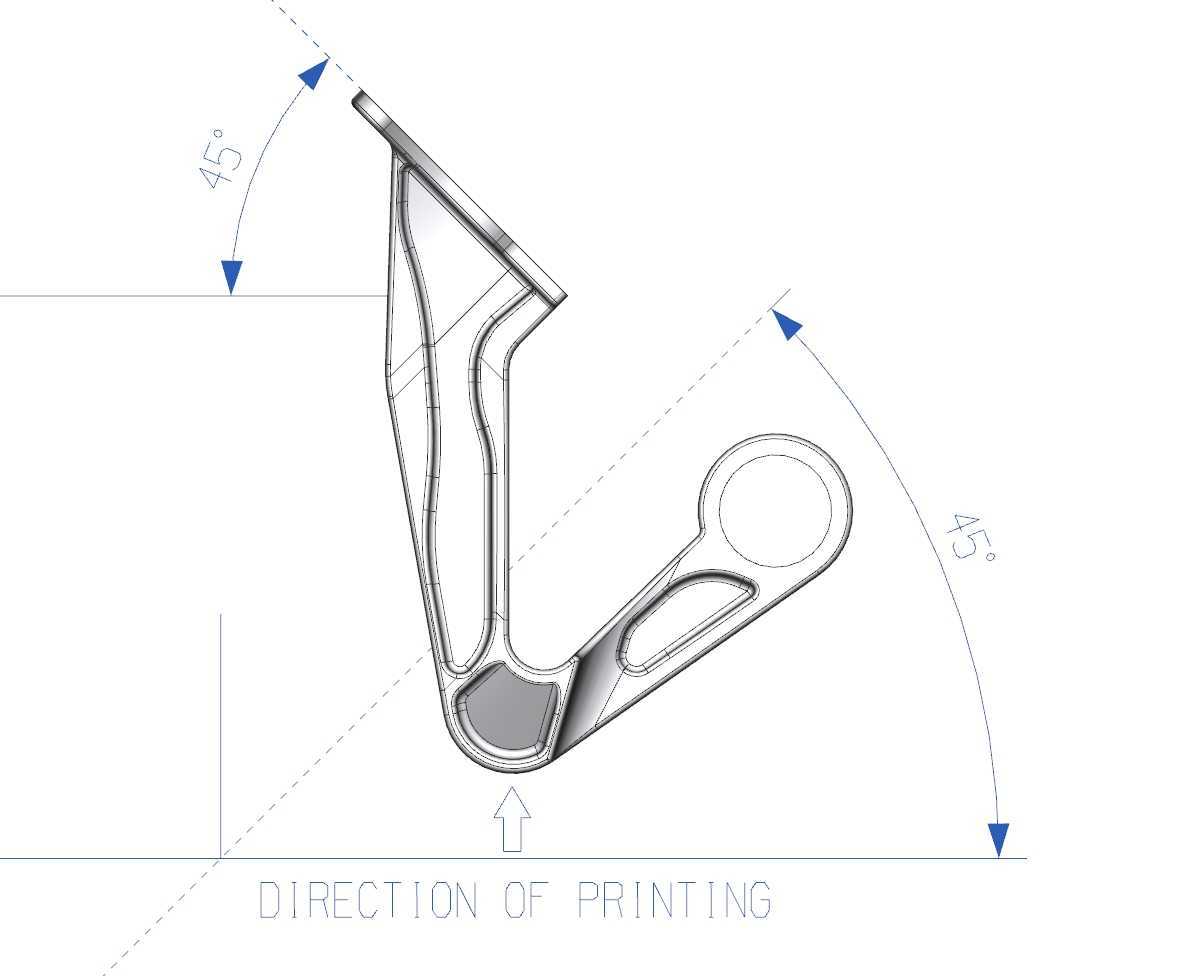

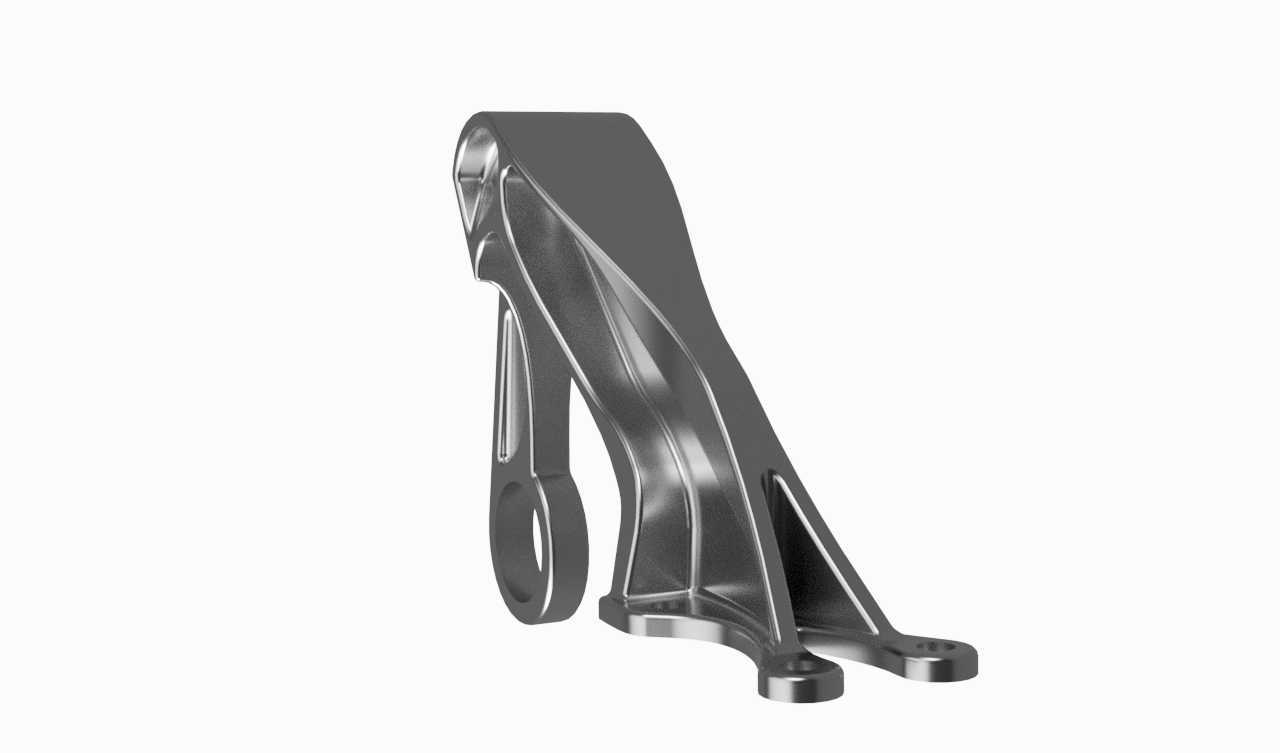

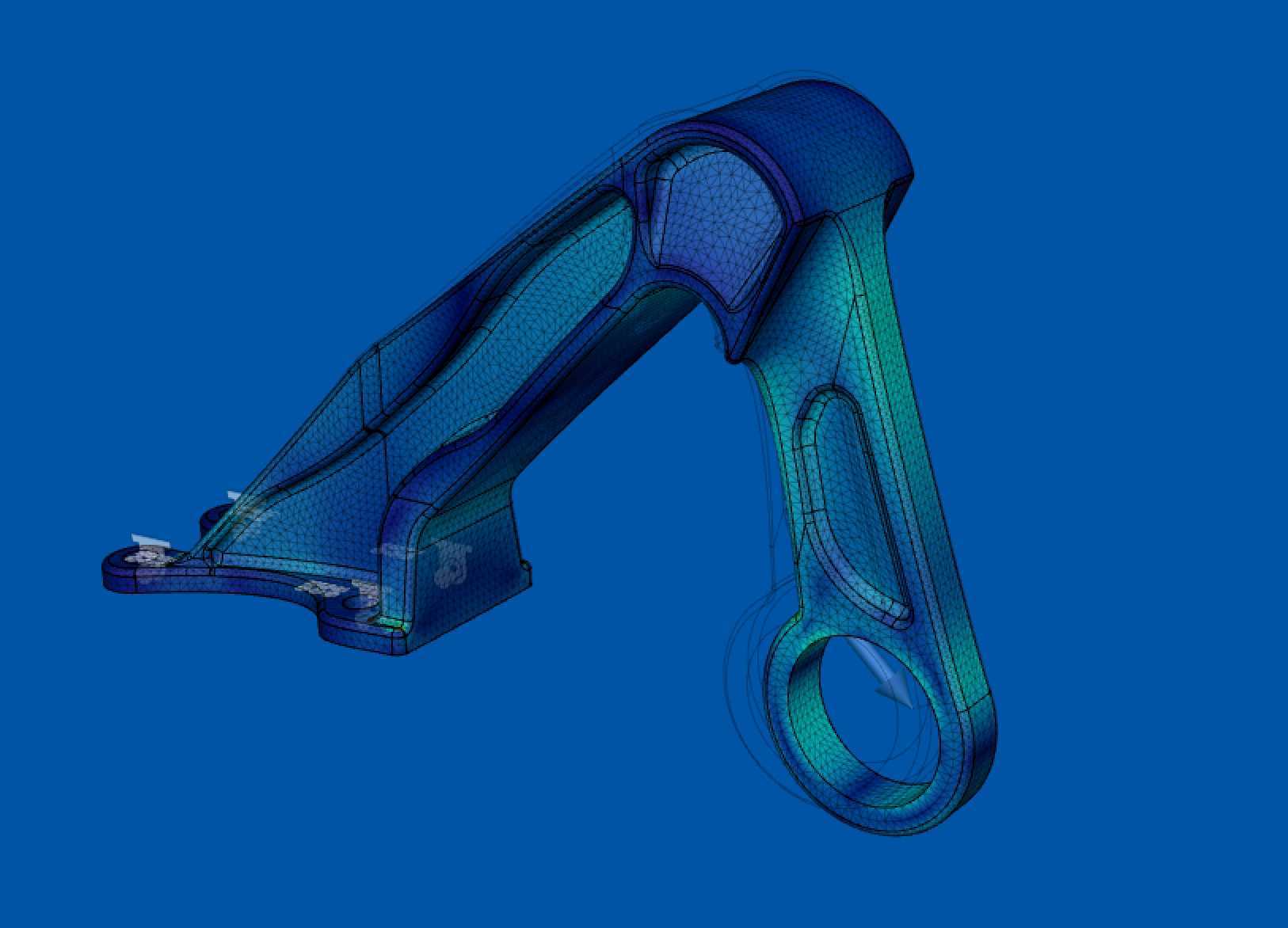

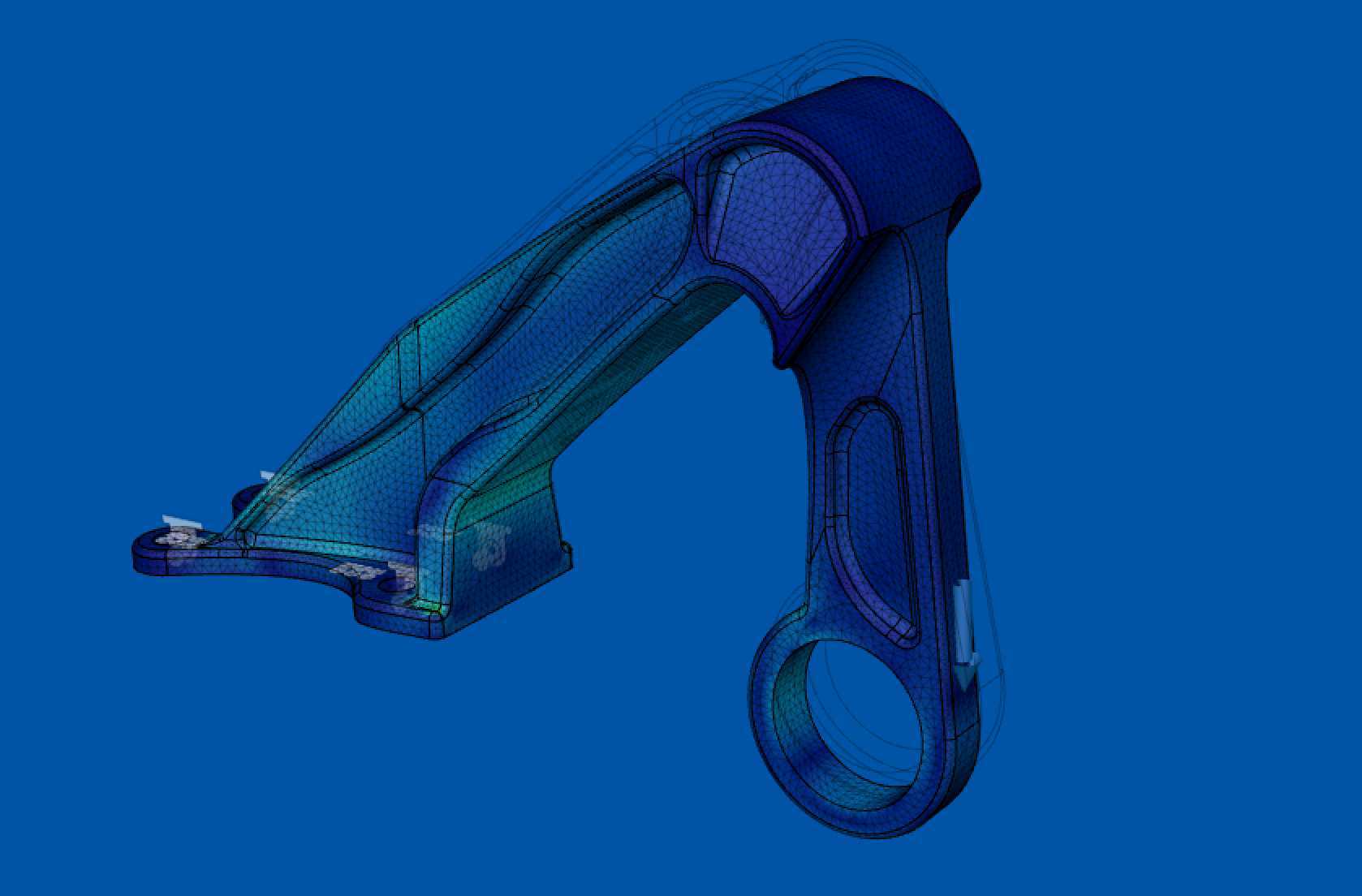

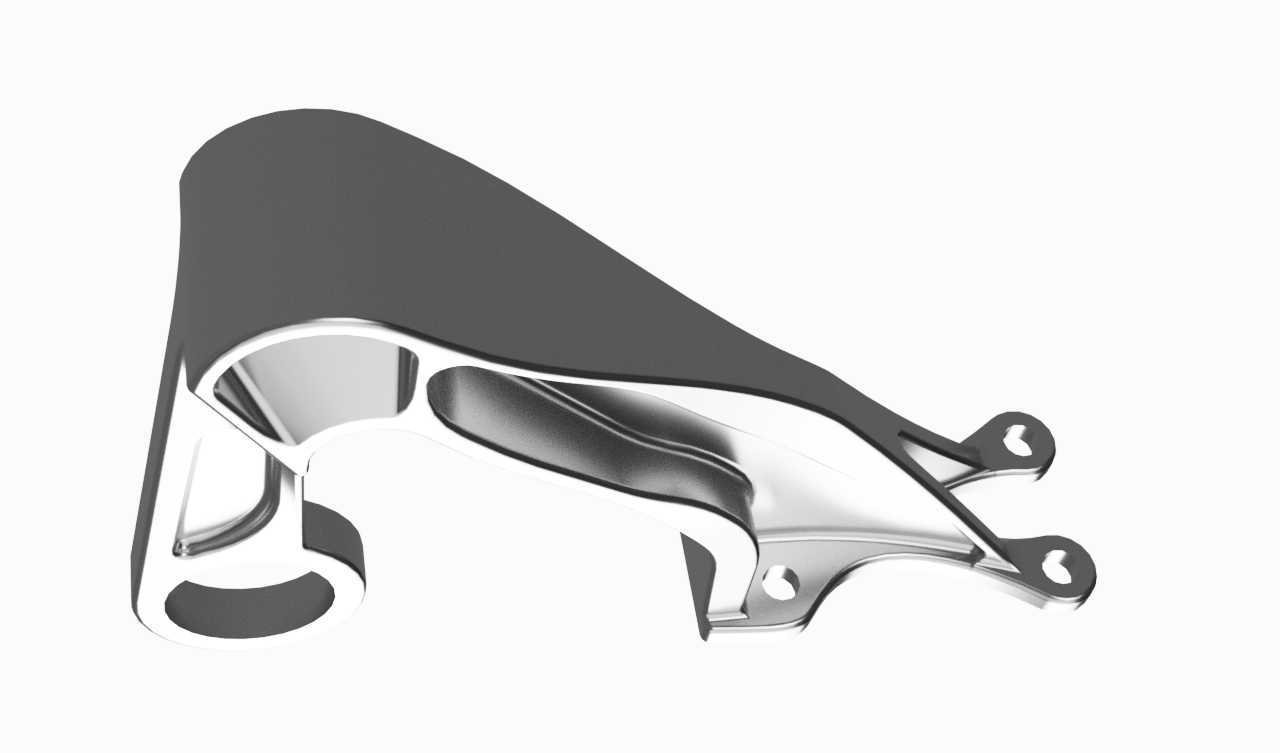

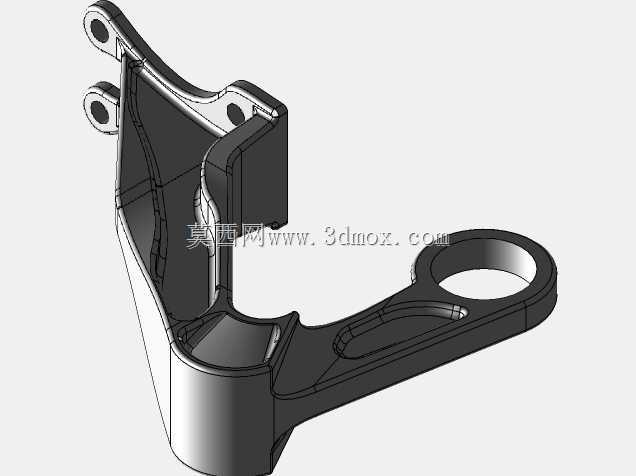

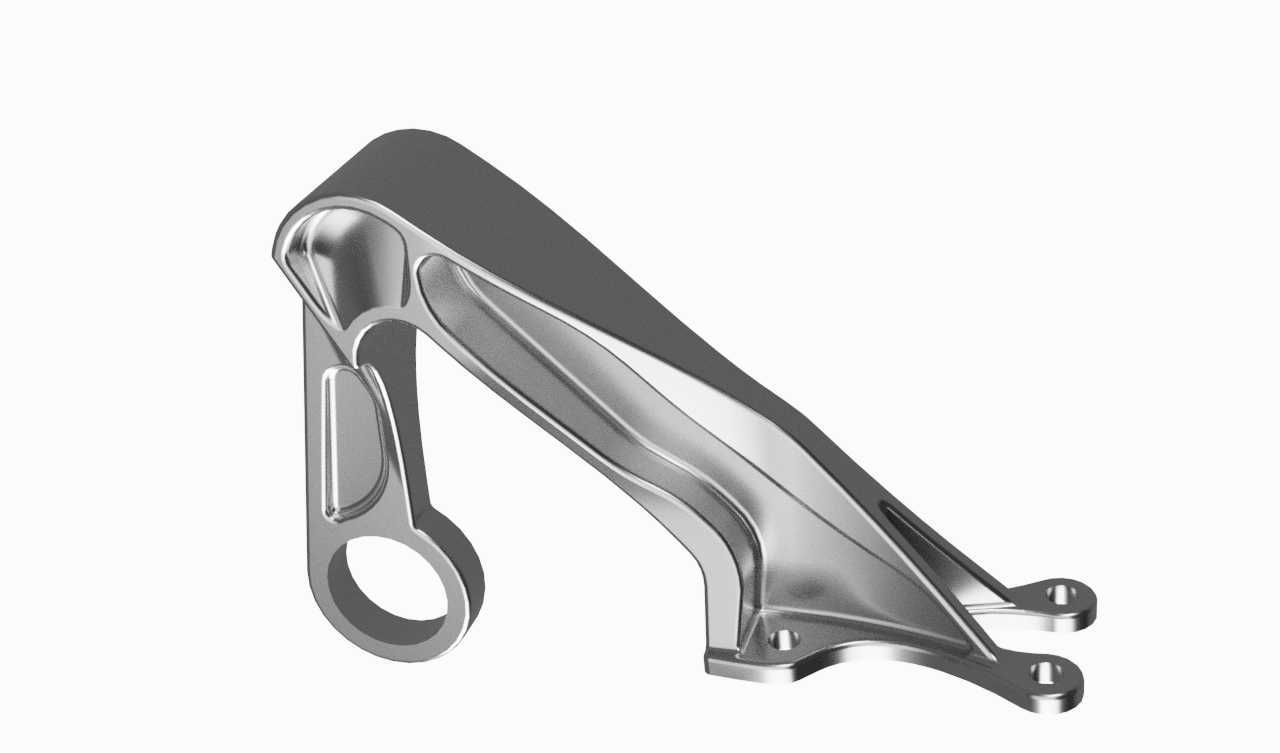

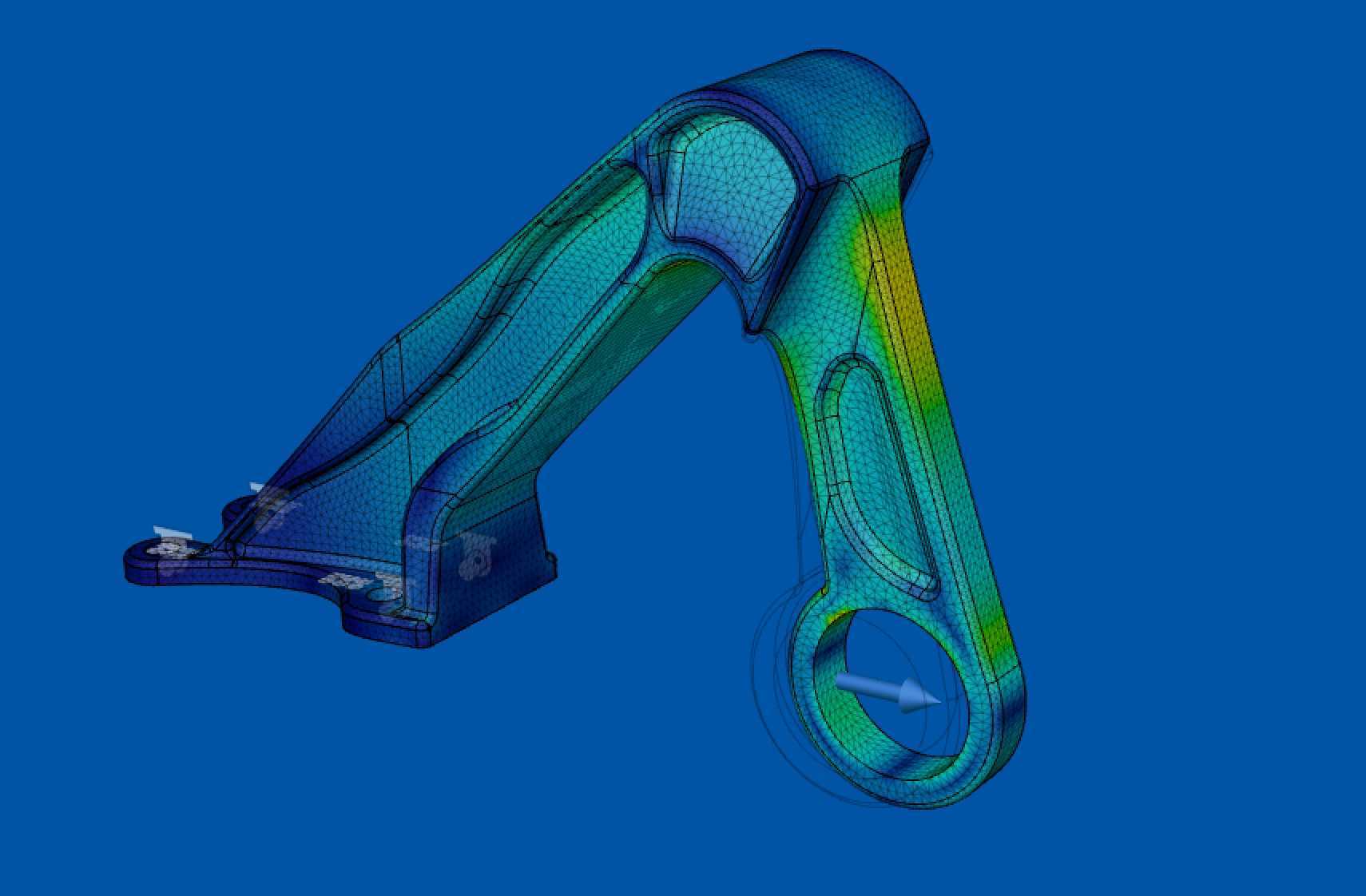

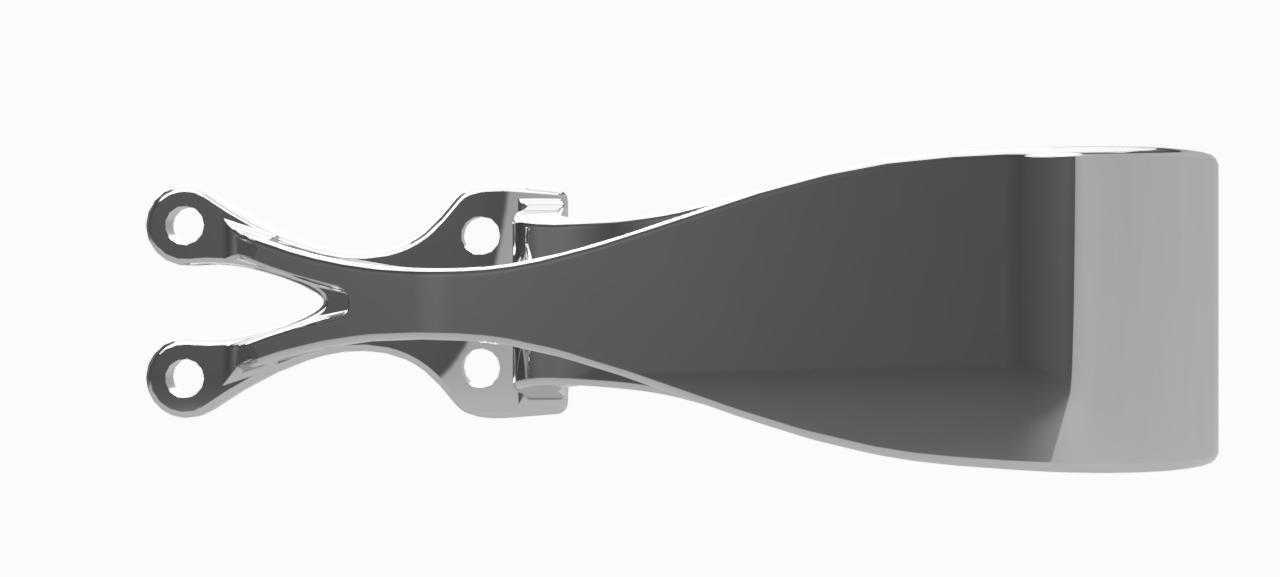

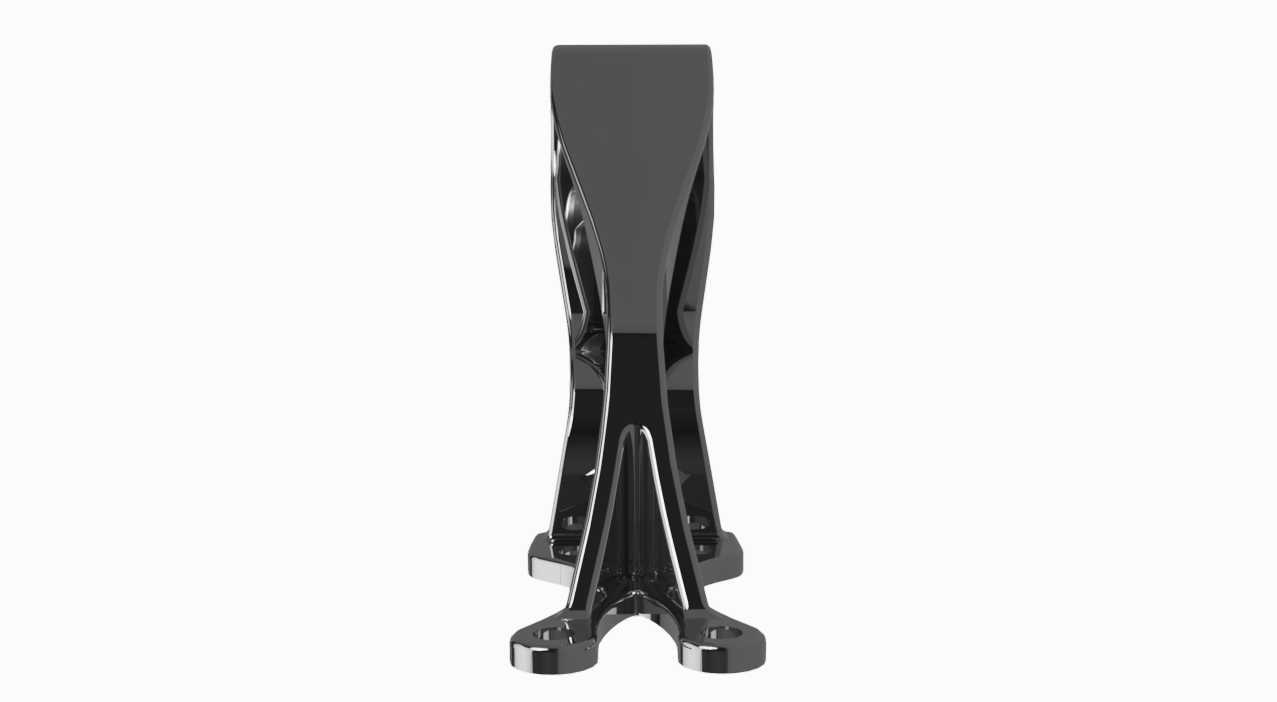

该支撑构件主要应用于轻型飞行器的管线与小型机载部件的承载固定场景，在飞行过程中需要持续承受气动载荷带来的交变应力，同时还要兼顾机载部件的安装定位精度，避免飞行过程中出现部件移位、管线拉扯断裂的问题。从实际使用需求出发，设计阶段优先平衡结构强度与自身重量的关系，在保证承载能力达标的前提下尽可能削减非受力区域的材料厚度，通过拓扑优化的方式重构内部传力路径，让外部载荷能够顺着构件的曲面轮廓均匀传递到三个安装固定点上，避免局部应力集中导致的结构疲劳失效。构件主体采用流线型曲面构型，一方面可以降低飞行过程中产生的空气阻力，减少不必要的气动损耗，另一方面曲面过渡的结构形式相比直角拼接结构拥有更好的应力分散效果，在长期交变载荷作用下的结构寿命更长。安装端设置了三个带通孔的固定耳座，耳座位置做了局部加厚处理，安装孔周边预留了足够的螺栓沉头空间，能够适配常用的航空标准紧固件，安装时不需要额外对构件进行二次加工即可完成固定，三个固定点的位置分布经过受力校核，固定后构件自身不会产生额外的装配应力。构件左侧设置了两个同轴的环形套接结构，主要用于穿过需要固定的管线或者铰接小型活动部件，环形结构的内壁做了等厚处理，套接时的配合间隙控制在合理范围内，既不会因为间隙过大导致部件晃动，也不会因为间隙过小出现装配卡滞的问题。整个构件的外轮廓没有突兀的凸起结构，所有棱边位置都做了圆角过渡处理，既可以减少飞行过程中的气流扰动，也能避免装配维护时尖锐棱边划伤操作人员或者周边管线。设计过程中针对不同工况下的受力情况做了多轮仿真验证，对受力较大的传力路径区域保留足够的材料厚度，对非主要受力的区域做了镂空减薄处理，最终将构件重量控制在较低水平，同时满足强度、刚度的使用要求，实际装配时可以根据安装位置的空间余量调整固定角度，适配不同的机载安装场景，不会和周边的其他机载构件产生空间干涉。
