民航干线客机波音787-800整机结构

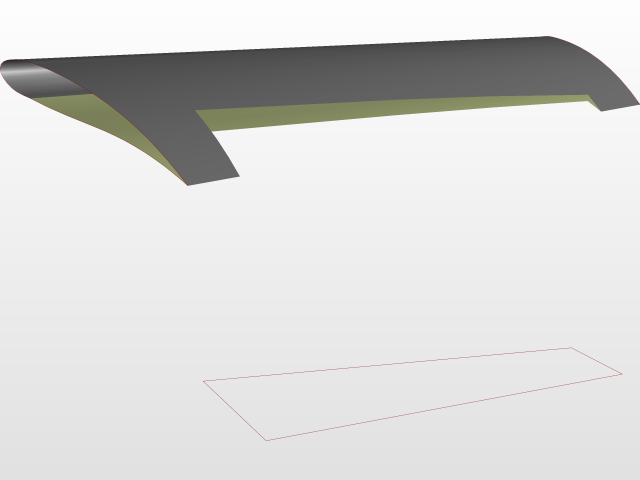

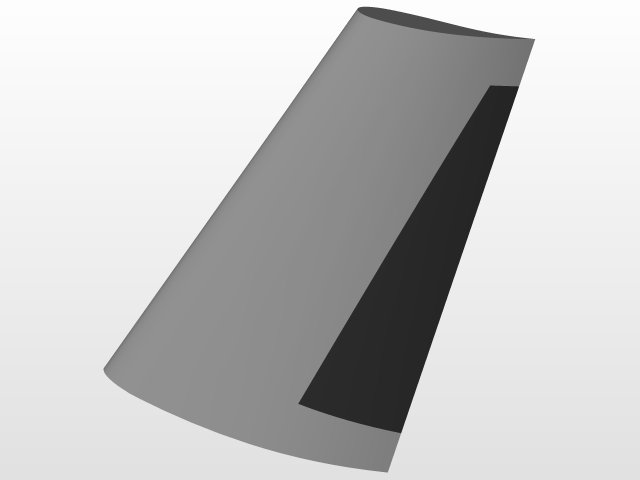

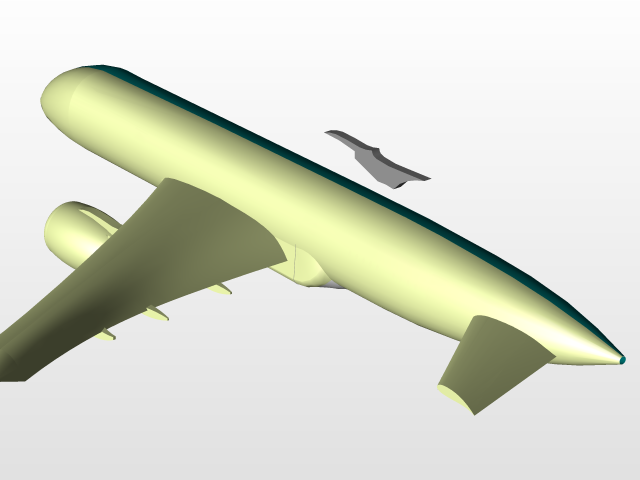

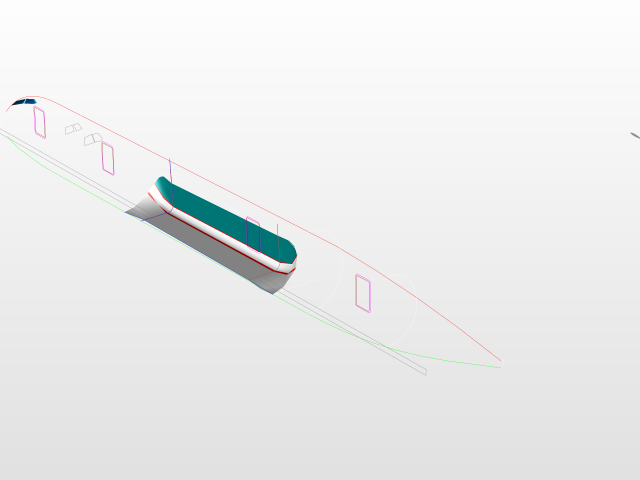

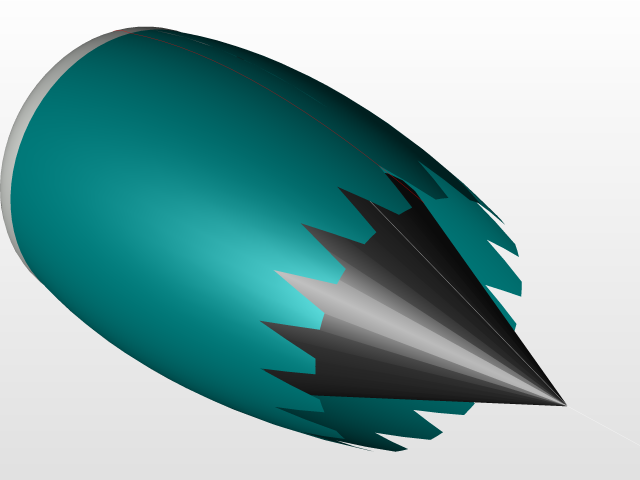

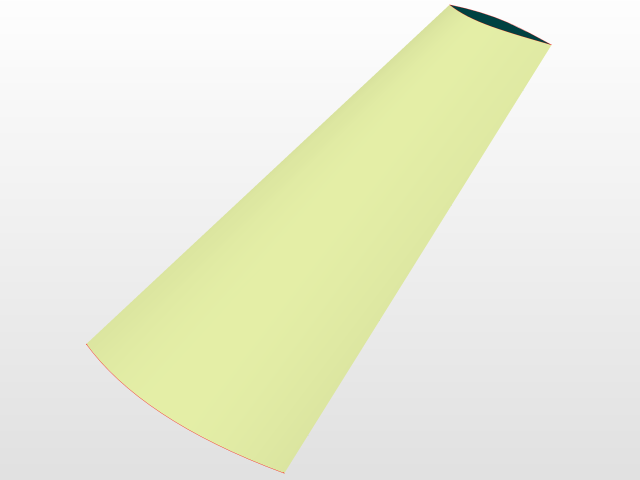

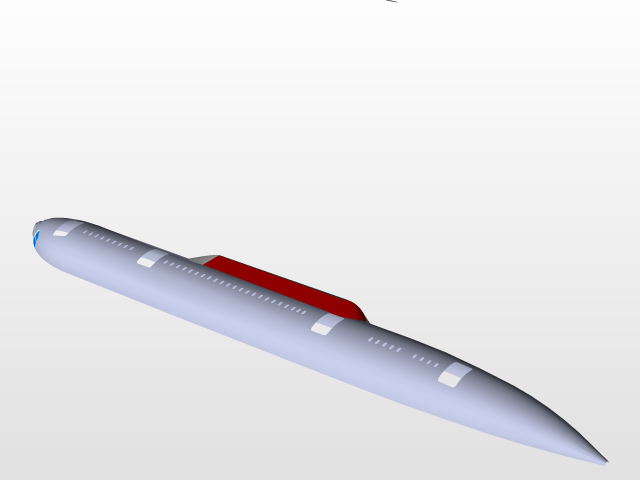

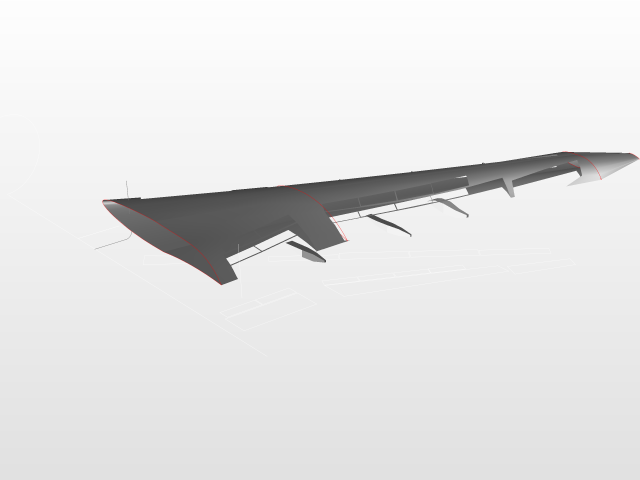

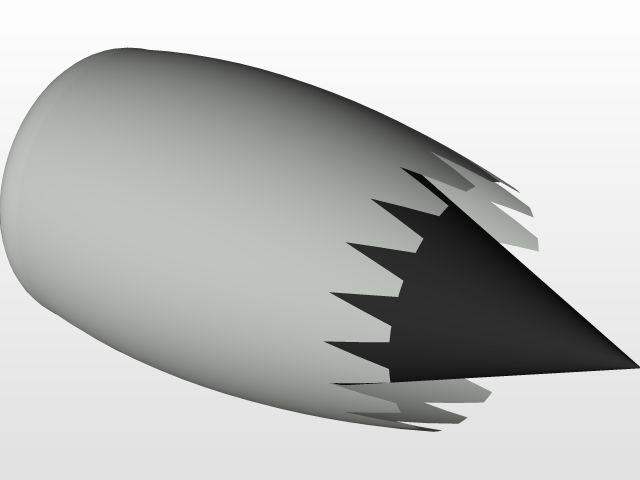

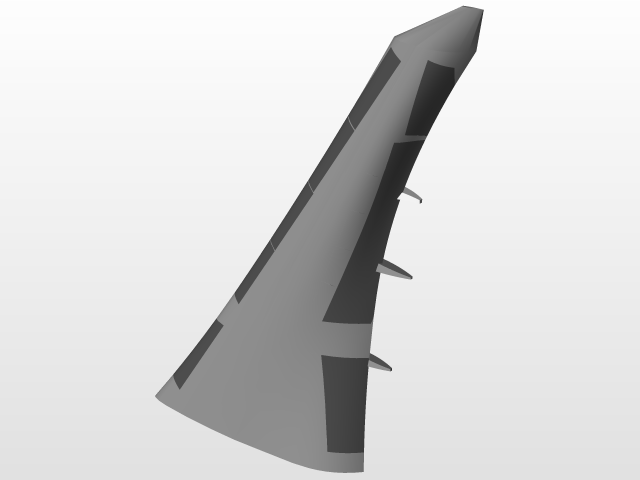

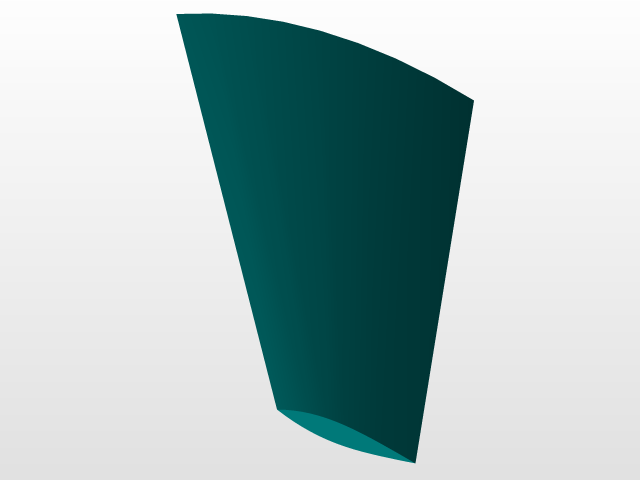

该模型还原的双发宽体中远程干线客机，主要承担跨区域干线民航客运任务，适配枢纽机场间的高密度航线运营，也可根据航司需求改装为货机、公务专机等衍生型号，在民用航空运输体系中承担中长距离旅客输送的核心功能。从结构设计来看，模型完整呈现了机身、机翼、尾翼、动力吊舱、起落架舱等核心气动与结构部件，机身采用宽体截面设计，客舱可布置多排经济舱座椅与公务舱、头等舱区域，机身分段对接处的框梁结构、蒙皮分块都做了对应还原，能直观体现大型客机机身的承力逻辑。机翼采用超临界翼型设计，后掠角适配高亚音速巡航工况，机翼前缘缝翼、后缘襟翼、副翼等操纵面的分块清晰，翼下吊挂的发动机短舱与机翼的连接挂架结构完整还原，可用于演示翼吊布局的载荷传递路径，即发动机的推力、振动载荷通过挂架传递至机翼主梁，再分散到机身整体承力结构。尾翼采用常规布局，垂直尾翼与水平尾翼的舵面分块明确，可直观展示航向、俯仰操纵的气动面布置逻辑。机头部分的驾驶舱风挡轮廓、雷达罩外形都做了精准还原，机头段的长细比适配高速巡航的减阻需求，机身尾部的APU辅助动力装置舱段轮廓也有体现，完整覆盖了整机的气动外形边界。在实际工程应用场景中，这类整机三维模型可用于航空类专业的教学演示，帮助学员理解大型民航客机的整体结构布局、气动部件的功能分区；也可作为航空科普展项的数字原型，配合渲染输出用于展厅展示；对于结构设计从业者而言，可参考其翼身融合段的曲面过渡设计思路、大尺寸曲面分块的建模逻辑，掌握大型交通工具类曲面建模的公差控制要点，比如机身蒙皮曲面的连续性要求、操纵面与固定翼面之间的间隙预留逻辑，这些设计细节都直接关系到整机的气动阻力与飞行操控性能。模型还原的起落架舱位置、舱门轮廓也能帮助理解客机地面状态的支撑布局，前起落架与主起落架的布置位置对应了整机地面滑跑、起降阶段的载荷分配逻辑，主起落架的多轮结构适配了整机最大起飞重量下的跑道载荷要求，避免对机场道面造成过大压强。
