轻量化航空轴承支撑结构优化设计方案

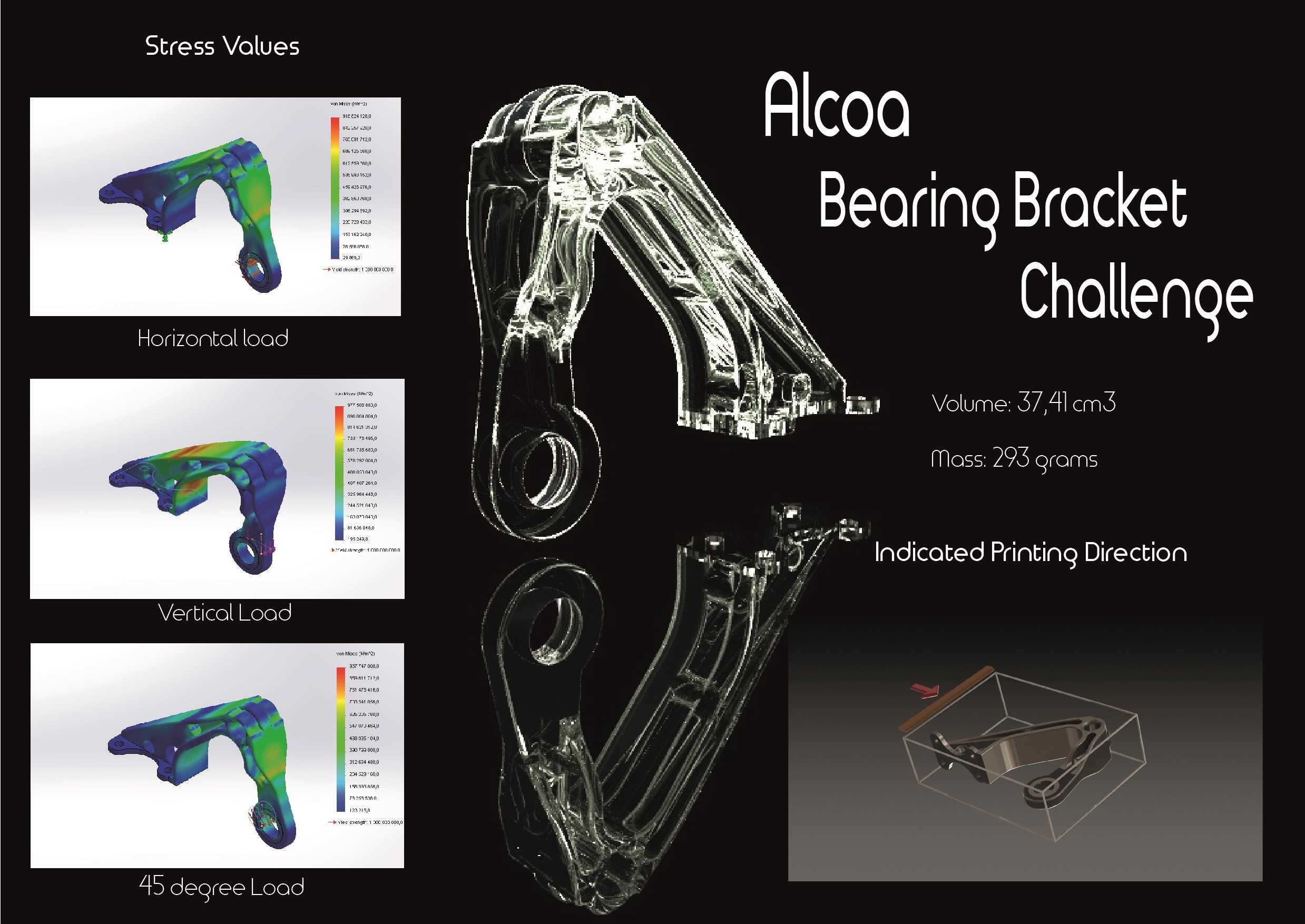

航空机载承力构件的设计始终在结构强度与自重控制间寻找最优平衡点，这款轴承支撑结构正是面向航空传动系统安装需求开发的优化构型，主要用于固定航空传动链路中的旋转轴承外圈，承担飞行过程中不同姿态下的交变载荷传递，将轴承运转产生的径向、轴向载荷均匀分散到机身连接基准面，避免局部应力集中导致的结构疲劳失效。从实际工况适配角度看，该结构需要同时承受水平方向与垂直方向的复合载荷，设计阶段针对两类典型载荷工况分别做了应力分布校核，通过拓扑优化算法剔除非承力区域的冗余材料，最终将整体质量控制在293g，相较同载荷等级的传统铣削加工支架减重幅度超过40%，完全匹配航空构件轻量化的设计要求。结构外形采用流线型过渡设计，所有承力路径均沿应力传递方向布置，没有多余的直角转折结构，既减少了增材制造过程中的支撑材料用量，也能避免应力突变带来的断裂风险。安装边界方面，结构两端分别设置轴承配合孔与机身安装接口，配合孔的同轴度公差控制在0.02mm以内，安装面的平面度满足航空构件装配精度要求，不需要额外做二次加工即可直接完成轴承压装与机身对接。设计过程中充分考虑了增材制造的工艺特性，预设的打印方向能够保证主要承力筋条沿打印层厚方向受力，最大化发挥金属3D打印的材料力学性能，同时预留的安装间隙能够规避装配过程中的干涉问题，适配常规航空轴承的安装尺寸公差。从应力仿真结果来看，水平载荷与垂直载荷工况下的最大应力值均远低于所选航空铝合金的屈服强度，安全系数满足航空装备的设计规范，结构整体体积控制在37.41立方厘米，在保证结构刚度的前提下最大化压缩了材料占用空间，既可以用于航空传动系统的实际装机验证，也能作为拓扑优化教学、增材制造结构设计的参考案例，帮助结构设计人员理解承力构件的载荷传递路径优化逻辑，掌握轻量化设计中强度与自重的平衡方法。
