钛合金重载连接固定支架结构设计

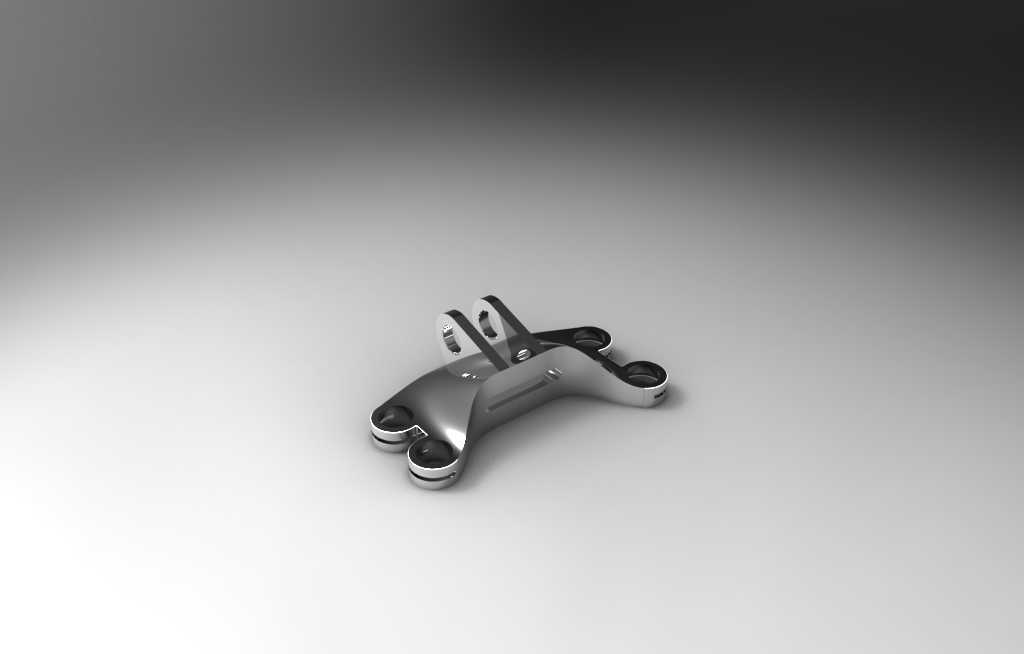

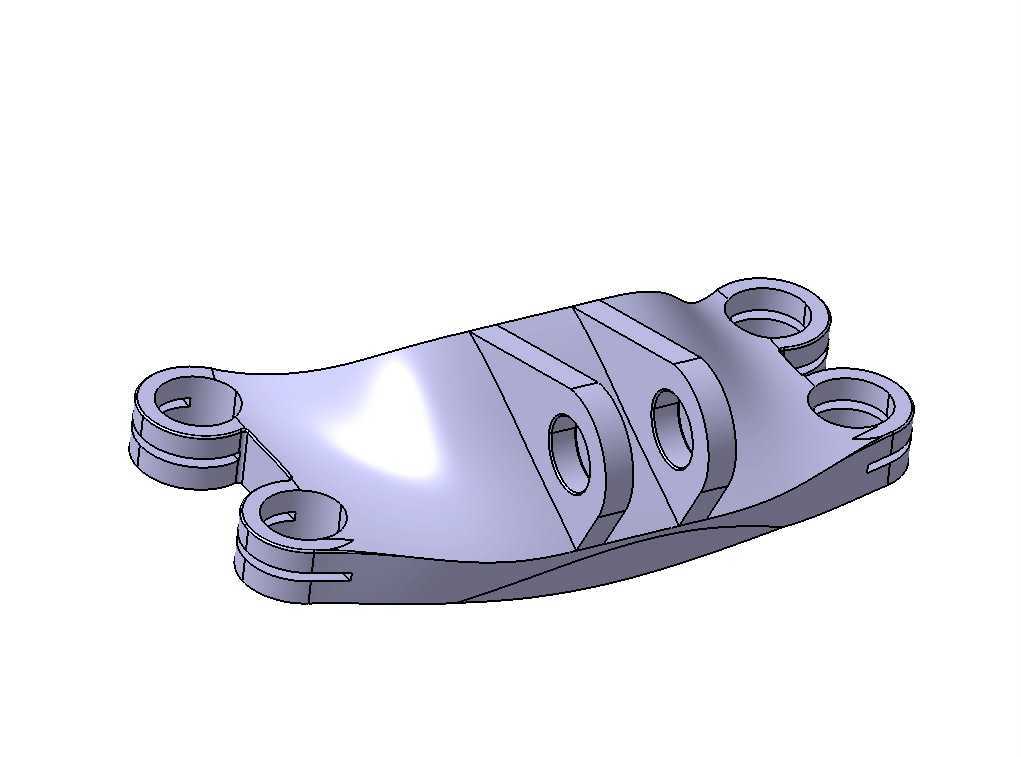

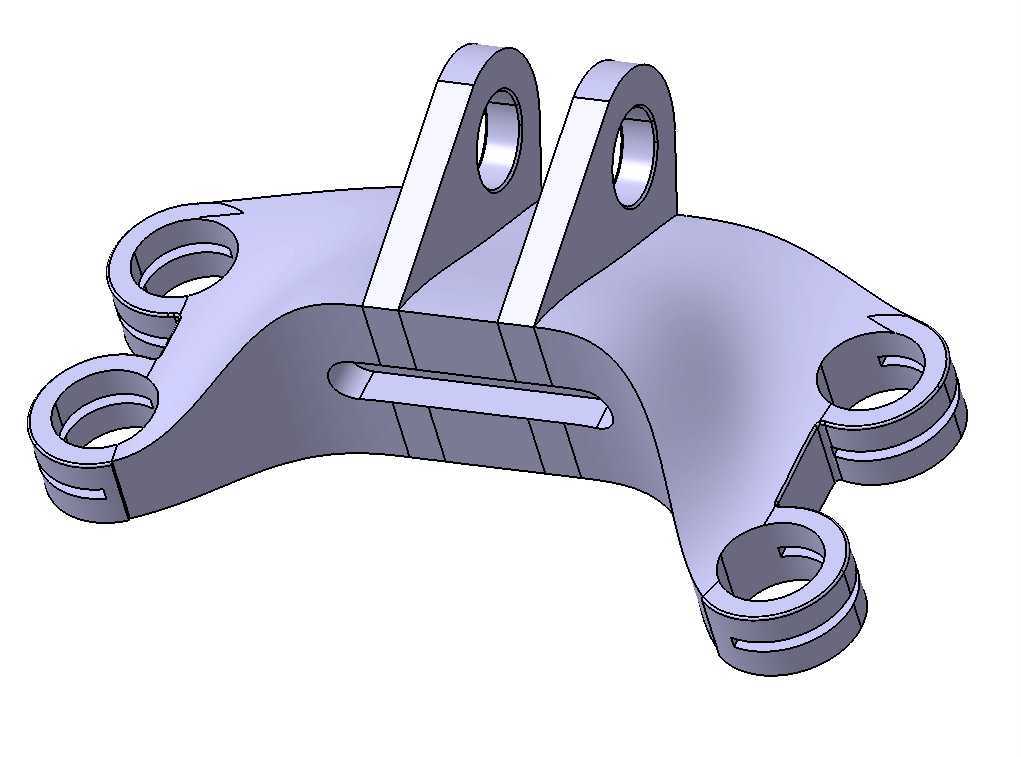

这类支架多用于重载动力模块的连接固定场景，常见于小型动力设备、移动作业载具的动力单元挂载环节，核心作用是承担动力部件的载荷传递，同时抵消设备运行过程中产生的振动与冲击，避免动力部件与主体结构之间出现硬接触导致的应力集中。从结构设计来看，主体采用一体化铣削成型的流线型构型，没有多余的冗余结构，整体轮廓顺着载荷传递路径做了圆弧过渡处理，能有效降低交变载荷下的应力集中系数，避免长期运行过程中出现疲劳裂纹。支架上分布的多组安装孔位，分别对应动力部件的固定端与主体结构的连接端，孔位周边做了局部加厚处理，安装接触面预留了精加工余量，装配后能保证连接面的贴合度，避免出现安装间隙导致的连接松动。设计过程中优先考虑了安装边界的适配性，整体外轮廓的凸起结构都做了避让处理，不会和周边的管线、相邻部件产生运动干涉，安装时不需要额外对周边部件做切割改动，能直接适配原有安装位的尺寸要求。材质选用Ti-6Al-4V钛合金，在保证整体结构强度满足重载要求的前提下，大幅降低了零件自身重量，相比同载荷等级的钢制支架减重效果明显，适合对自重有严格要求的移动类设备使用。支架上的铰接位预留了轴承安装空间，能适配不同规格的铰接销轴，满足不同角度的安装调整需求，连接耳片的厚度经过载荷校核，能承受额定载荷下的拉压、剪切复合作用力，不会出现耳片变形、断裂的问题。表面没有多余的装饰结构，所有棱边都做了倒角处理，既避免安装过程中划伤操作人员，也能减少应力集中点。在实际装配场景中，这类支架不需要复杂的专用工装，使用常规紧固件就能完成安装，后期维护时拆卸也十分便捷，能大幅降低设备的运维成本。结构设计时充分考虑了加工工艺性，主体的曲面结构可以通过三轴CNC铣削完成加工，不需要特殊的五轴设备就能实现批量生产，加工成本可控，同时成型后的零件尺寸一致性好，能满足互换性要求，备件替换时不需要做额外的修配调整。
