概念融合翼身流线型无人飞行器原型

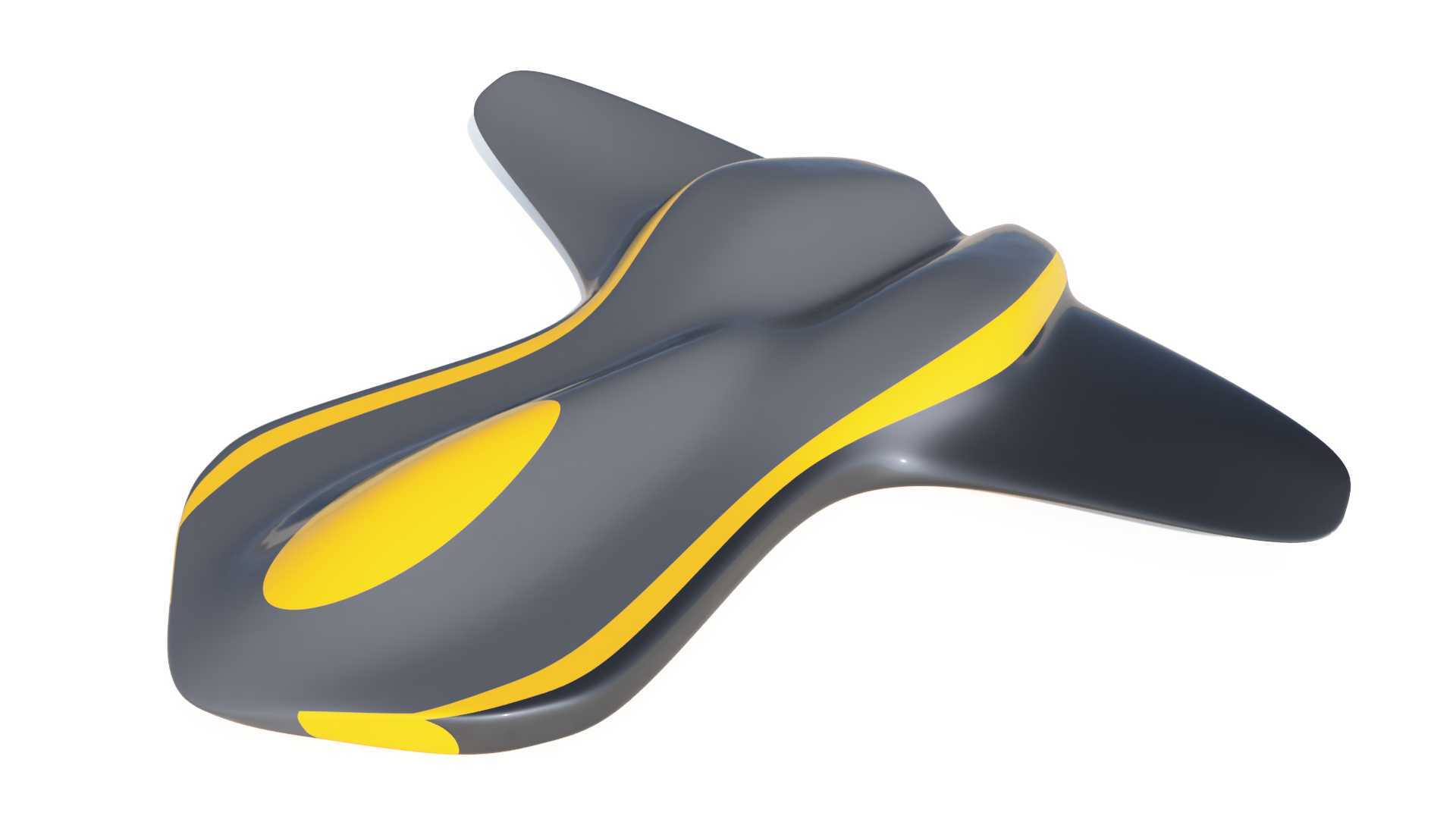

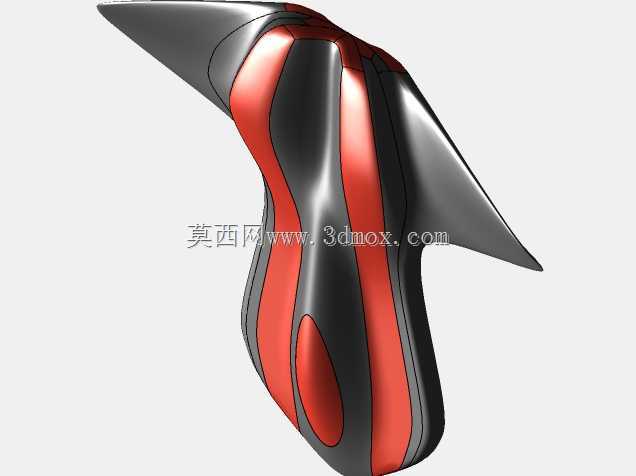

这款无人飞行器原型采用翼身融合的一体化曲面构型，打破了传统固定翼无人机机身与机翼分段拼接的结构逻辑，整个外曲面从机头区域顺滑过渡到翼尖，没有突兀的结构折线，既能够降低低速飞行时的诱导阻力，也能减少外露结构件带来的雷达反射特征，适配低空侦察、地形测绘、小范围巡检类的作业场景。从结构设计逻辑来看，整个壳体采用等厚曲面抽壳思路，预留的内部腔体可以依次布置动力电芯、飞控主板、导航模块与小型任务载荷，机头位置的隆起曲面专门为前置视觉传感器预留了无遮挡的安装视角，避免机身结构遮挡镜头采集范围；两侧翼展的厚度从翼根到翼尖逐步收窄，既保证翼根位置有足够的结构强度承载起降冲击力，也能让翼尖位置的气动效率满足低速巡航的升力要求。安装边界方面，整个机身的最大外轮廓宽度控制在翼展两端的最外侧点位，机身底部预留了平整的安装平面，可以直接适配快拆式起落架或者任务吊舱的安装接口，不需要额外在曲面上打孔做结构补强，避免破坏曲面的气动连续性。设计过程中优先考虑了曲面的G2连续要求，所有曲面拼接位置都做了曲率过渡处理，不会出现曲面棱线导致的气流分离问题，机身表面的装饰分色槽也做了等深凹陷设计，后期可以直接粘贴标识贴膜或者喷涂分色，不会破坏整体的气动外形。实际作业场景中，这种构型的无人机相比传统多旋翼机型，巡航效率更高，相同电池容量下的作业半径可以提升40%以上，相比常规固定翼机型，它的起飞滑跑距离更短，甚至可以适配小型弹射架起飞，不需要长距离跑道支持，能够在山区、厂区、野外复杂地形下快速部署作业。机身两侧的翼面后缘预留了舵面安装的开槽位置，后期可以加装微型舵机实现俯仰与滚转方向的姿态控制，不需要额外修改主体曲面结构；机头下方的曲面位置预留了传感器安装的沉台，能够将视觉、红外类传感器完全嵌入机身曲面，减少外露载荷带来的额外阻力。整个结构的分模线沿着机身最大轮廓线布置，后期如果做壳体注塑或者3D打印加工，都能够顺利脱模，不需要做复杂的侧抽芯结构，能够降低原型验证阶段的加工成本，缩短样件制作周期。
