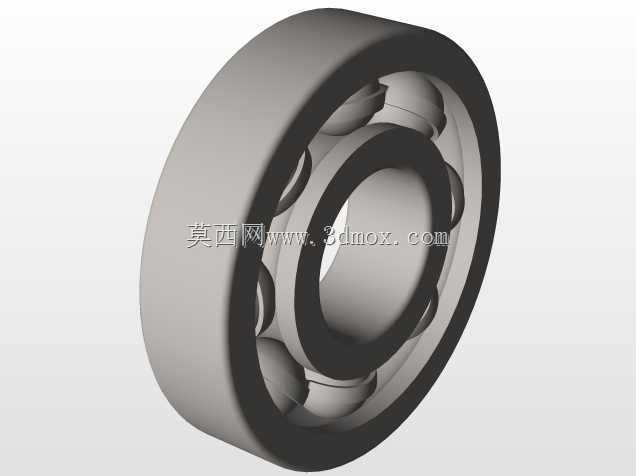

深沟球滚珠轴承三维结构设计

在各类旋转传动机构中，滚珠轴承是应用覆盖范围极广的支撑类零件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的辅助支撑、中小型减速机的输入输出端，再到农用机械、工程机械的旋转铰接点位，都能见到这类零件的身影。它的核心作用是承接转轴运行过程中的径向载荷，部分结构优化的型号也可承受一定数值的双向轴向载荷，通过滚动摩擦替代传统滑动摩擦的结构形式，大幅降低轴系运转过程中的摩擦阻力，减少动力传输过程中的损耗，同时把轴系的轴向、径向窜动量控制在设计允许的范围内，保证连接在轴端的齿轮、带轮、叶轮等执行部件的运行同轴度，避免因轴系偏移引发的零件偏磨、振动超标、运行噪音过大等问题。

设计这类滚珠轴承的三维结构时，首先要匹配安装场景的边界条件，先确定内圈与轴的配合公差、外圈与轴承座安装孔的配合公差，再根据额定动载荷、额定静载荷的计算值选定滚动体的直径与排布数量，同时要兼顾保持架的兜孔间隙，既要保证滚动体在运转过程中不会出现卡滞，也要避免间隙过大导致滚动体在高速运转时出现窜动撞击。内外圈的滚道曲率设计需要反复校核，曲率过大容易造成接触应力集中，缩短轴承的疲劳寿命，曲率过小则会导致滚动体与滚道的接触面积不足，承载能力达不到设计要求。

从安装边界来看，这类轴承的轴向定位通常依靠轴肩与轴承座孔的挡肩实现，建模过程中需要严格控制内圈的倒角尺寸，保证安装时内圈端面能与轴肩完全贴合，不会出现干涉；外圈的倒角也要匹配轴承座孔的导入角，方便压装作业时顺利入位，不会刮伤安装孔的内壁。同时要注意，轴承的密封结构如果是内置式的，建模时要预留出密封圈的安装槽位，保证密封圈与内圈外圈的配合间隙符合密封要求，既能阻挡外界的粉尘、切削液、水汽进入轴承内部的润滑腔，也能避免内部的润滑脂在运转过程中出现泄漏。

在实际选型应用中，还要结合设备的运行转速调整轴承的游隙参数，高速运转场景需要选用游隙稍大的组别，避免运转过程中温升导致热胀卡死，重载低速场景则选用游隙较小的组别，提升轴系的支撑刚性。建模过程中对滚动体的排布要做等距阵列，保证每个滚动体的受力均匀，避免出现局部载荷过大导致的早期点蚀失效。保持架的结构通常采用浪形冲压结构，建模时要保证兜孔的位置度公差，确保每个滚动体都能在兜孔内自由转动，不会出现卡滞现象。
