火箭类双孔铰接式连接固定支架结构

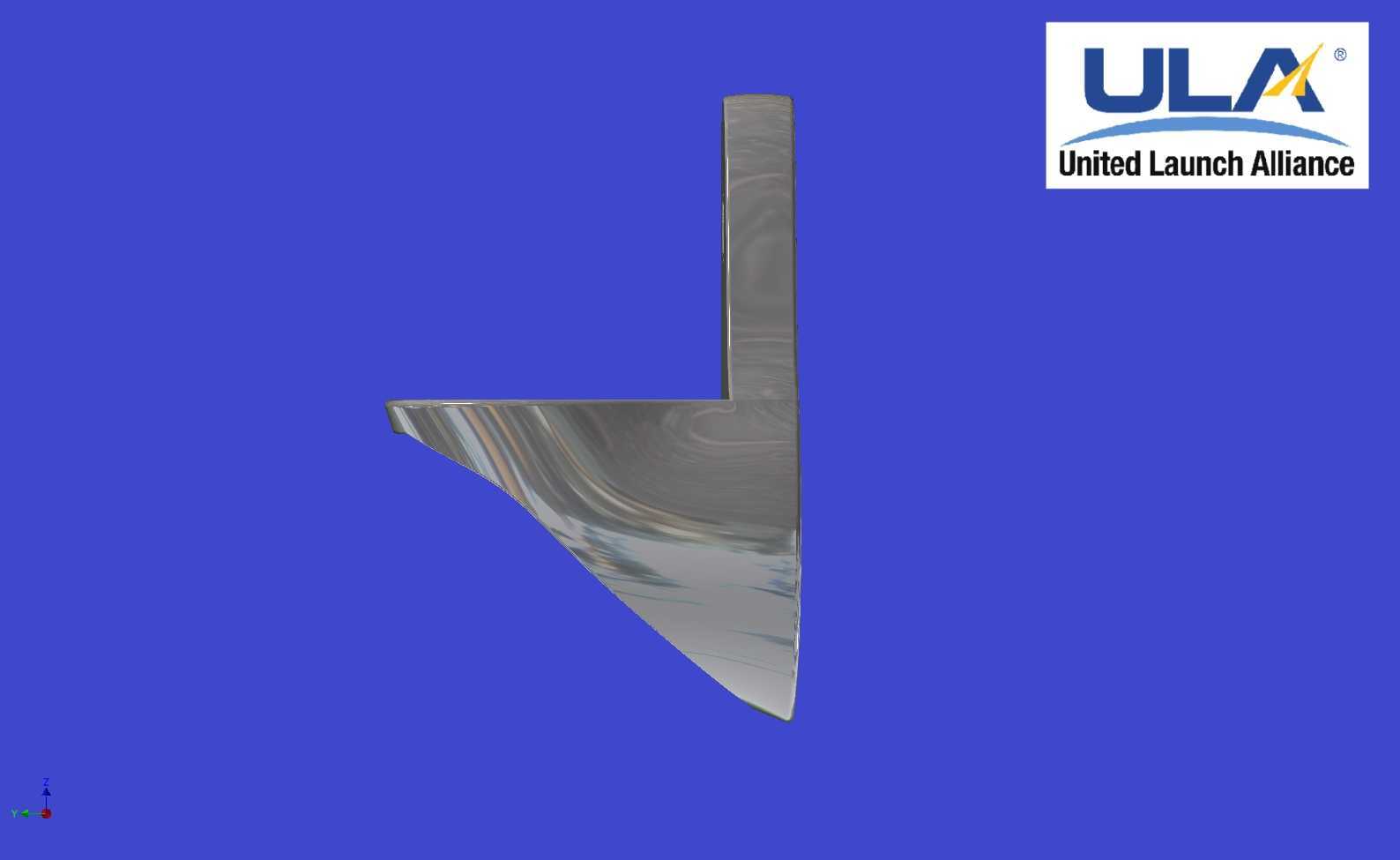

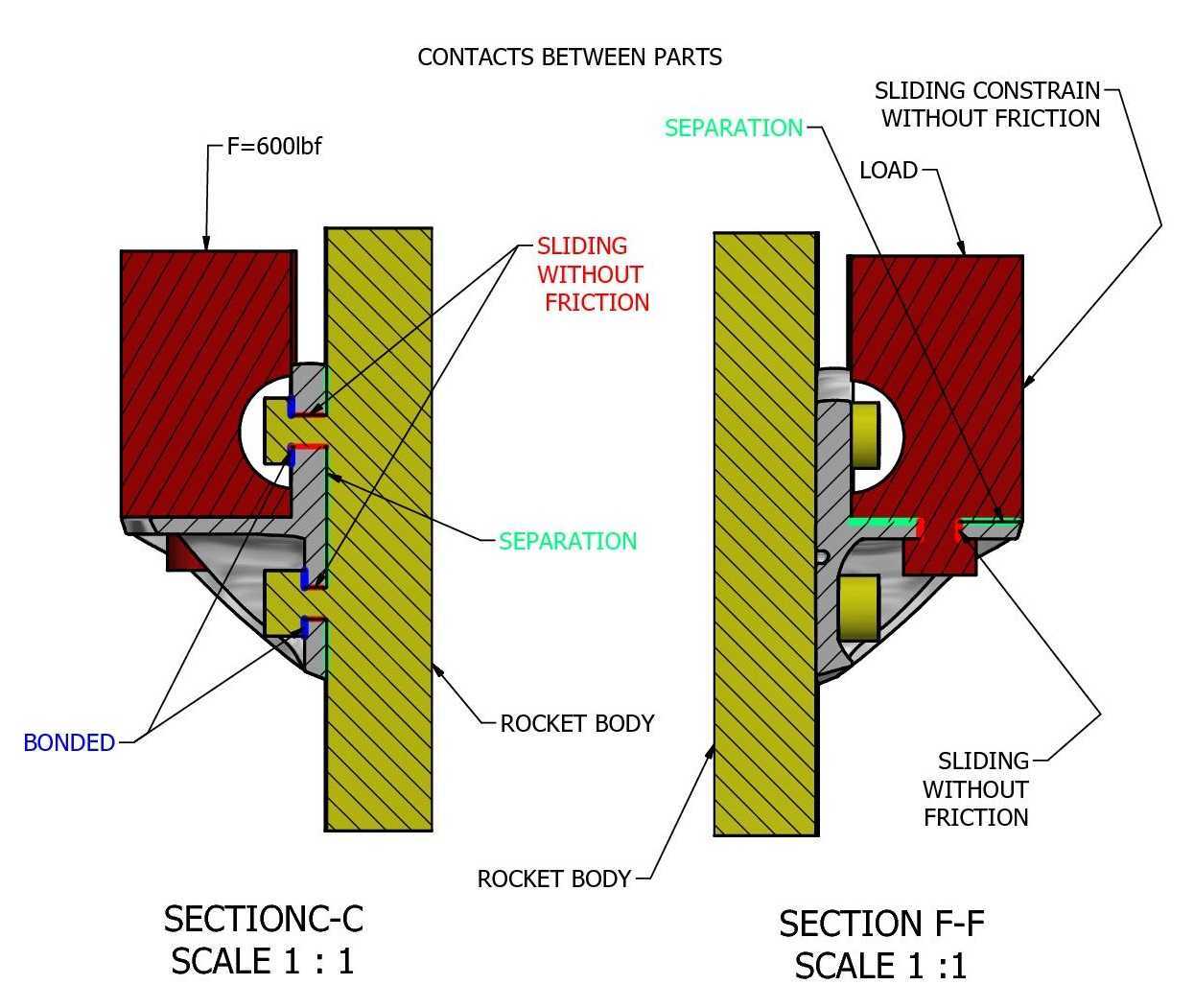

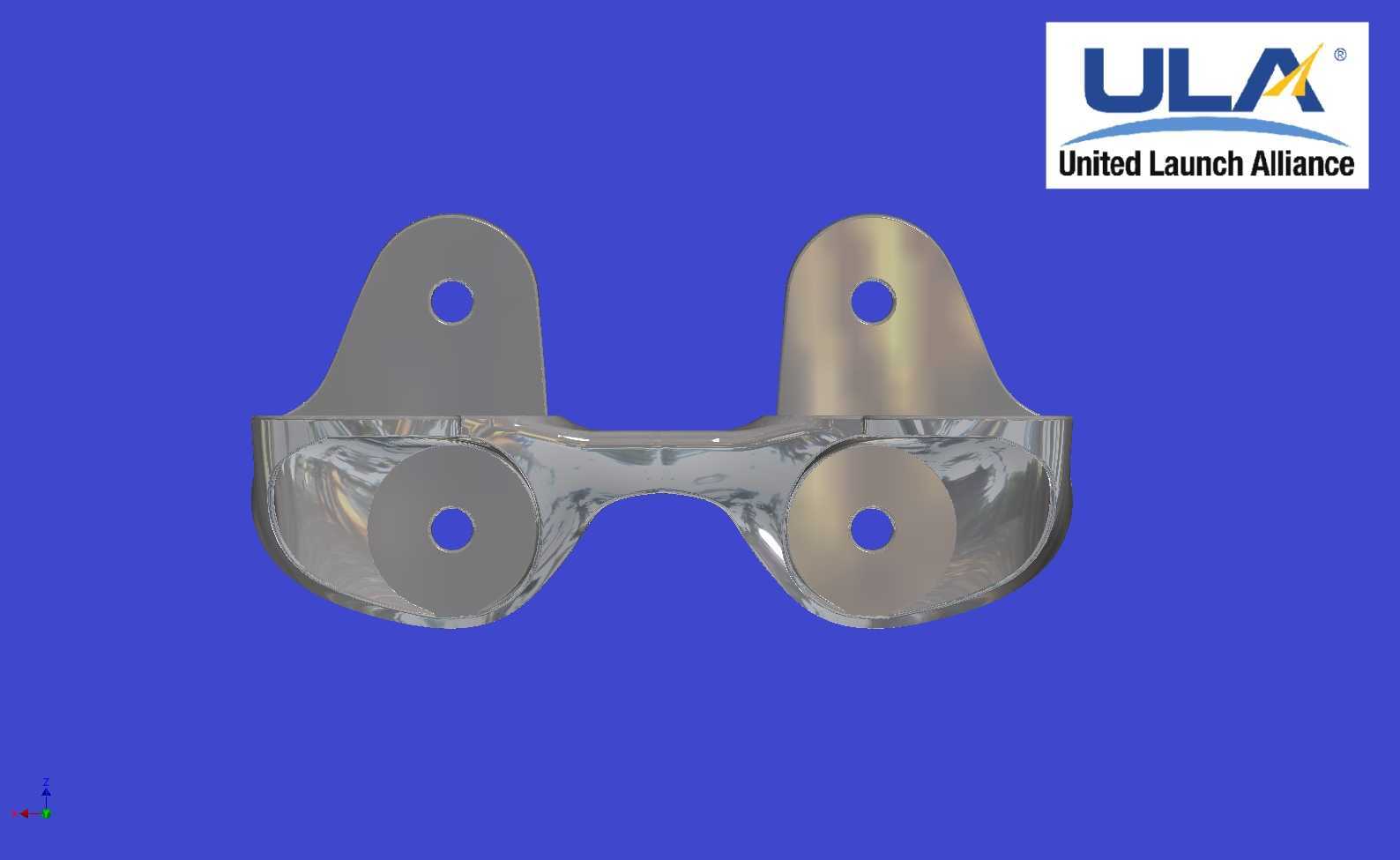

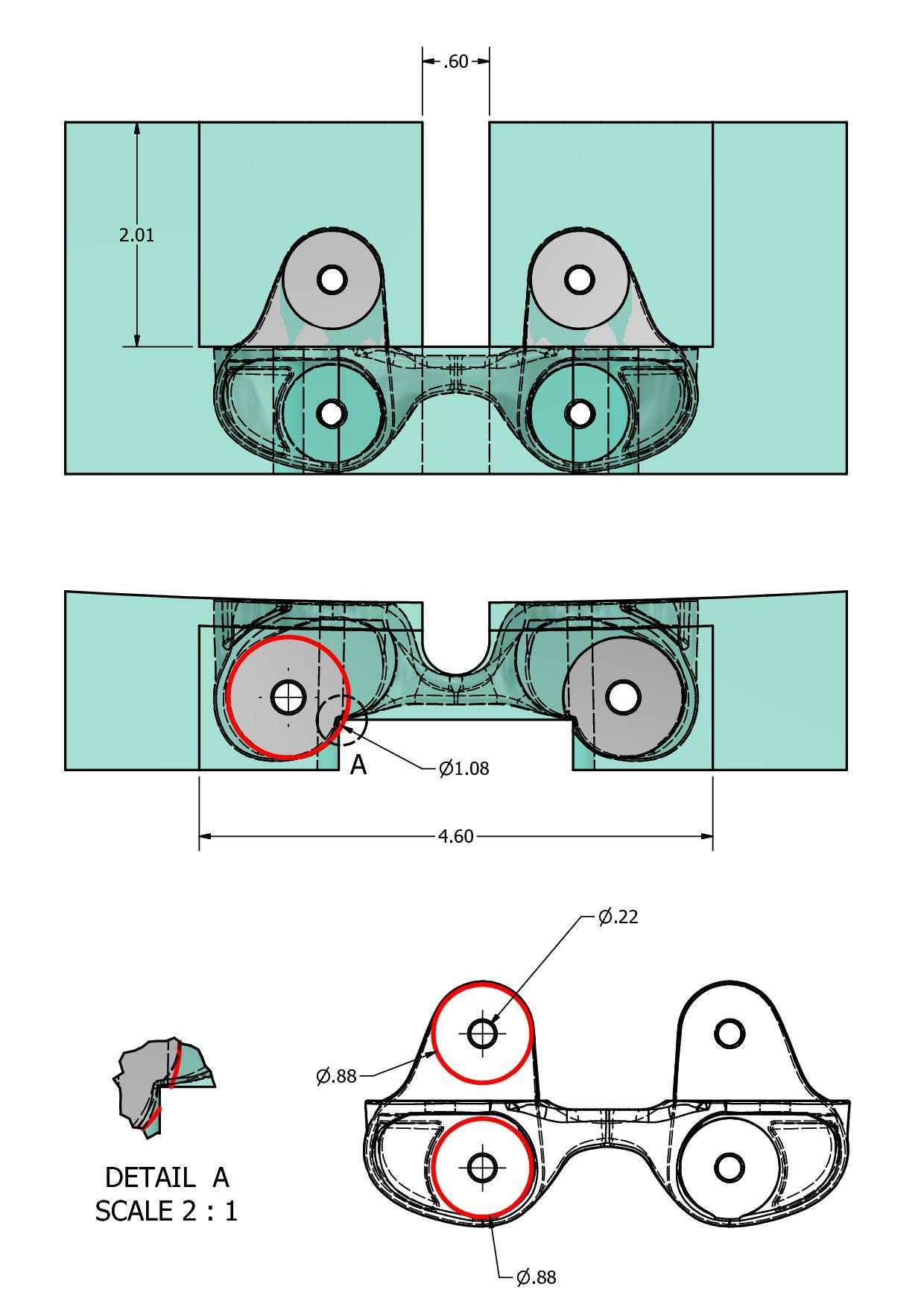

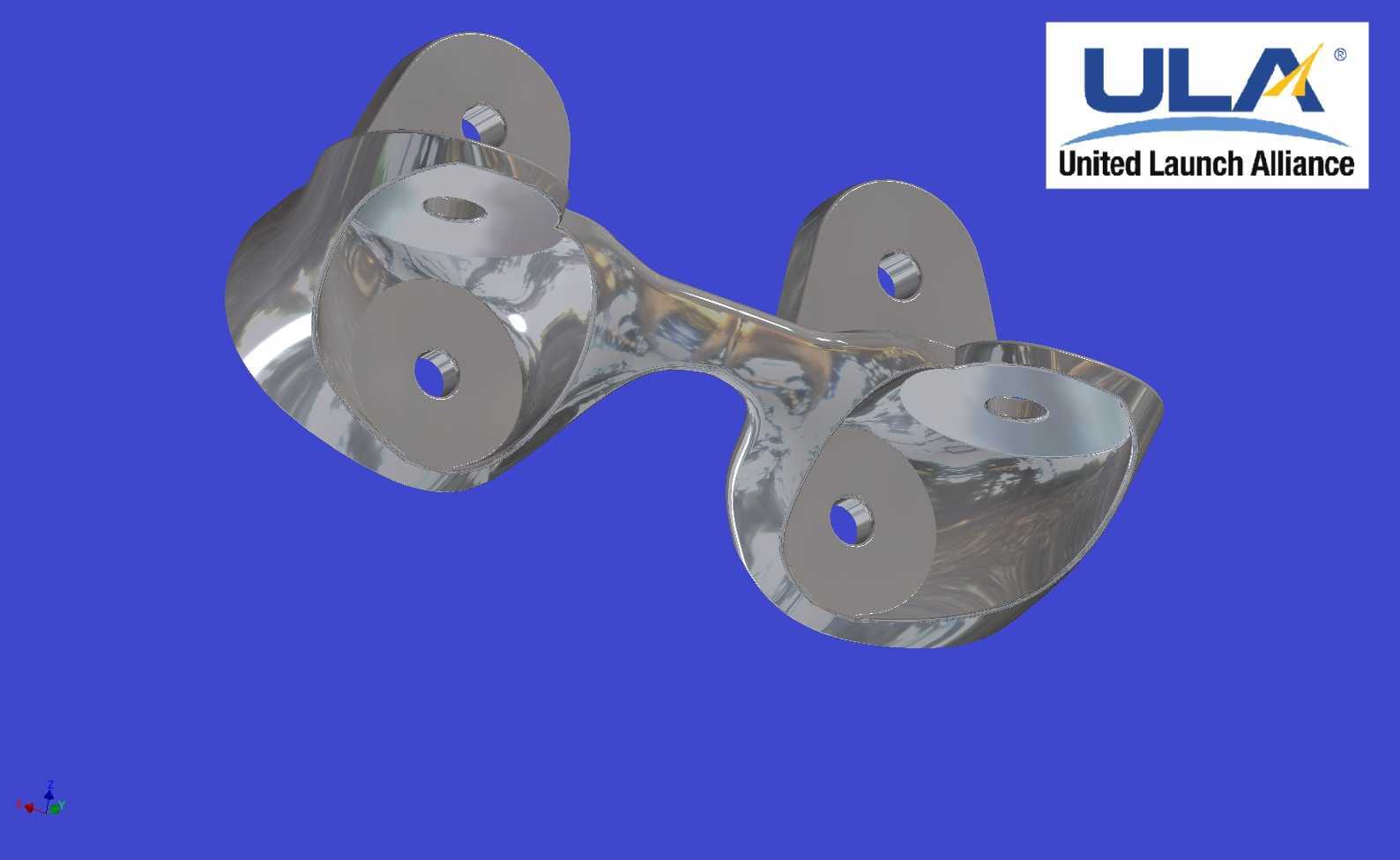

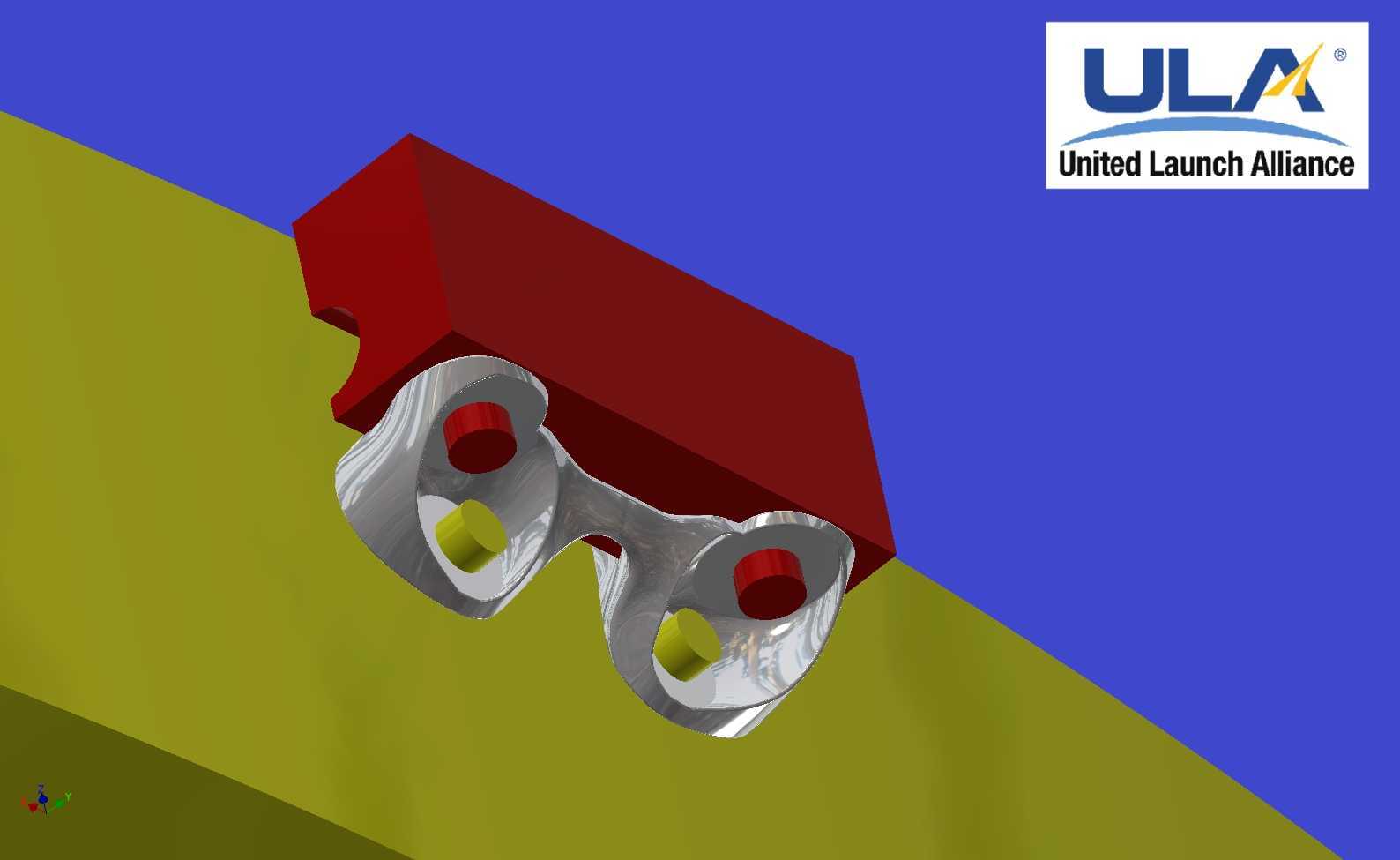

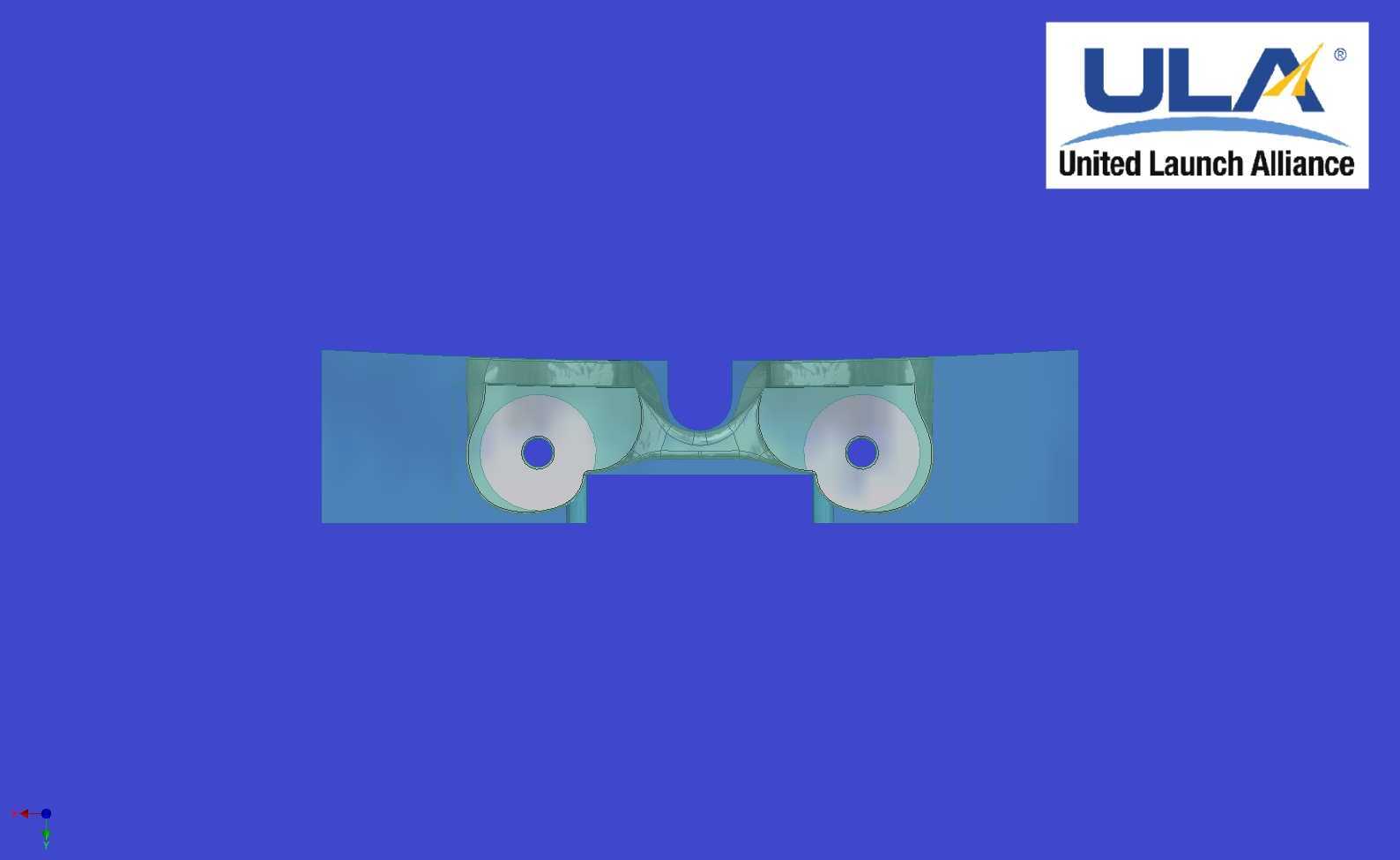

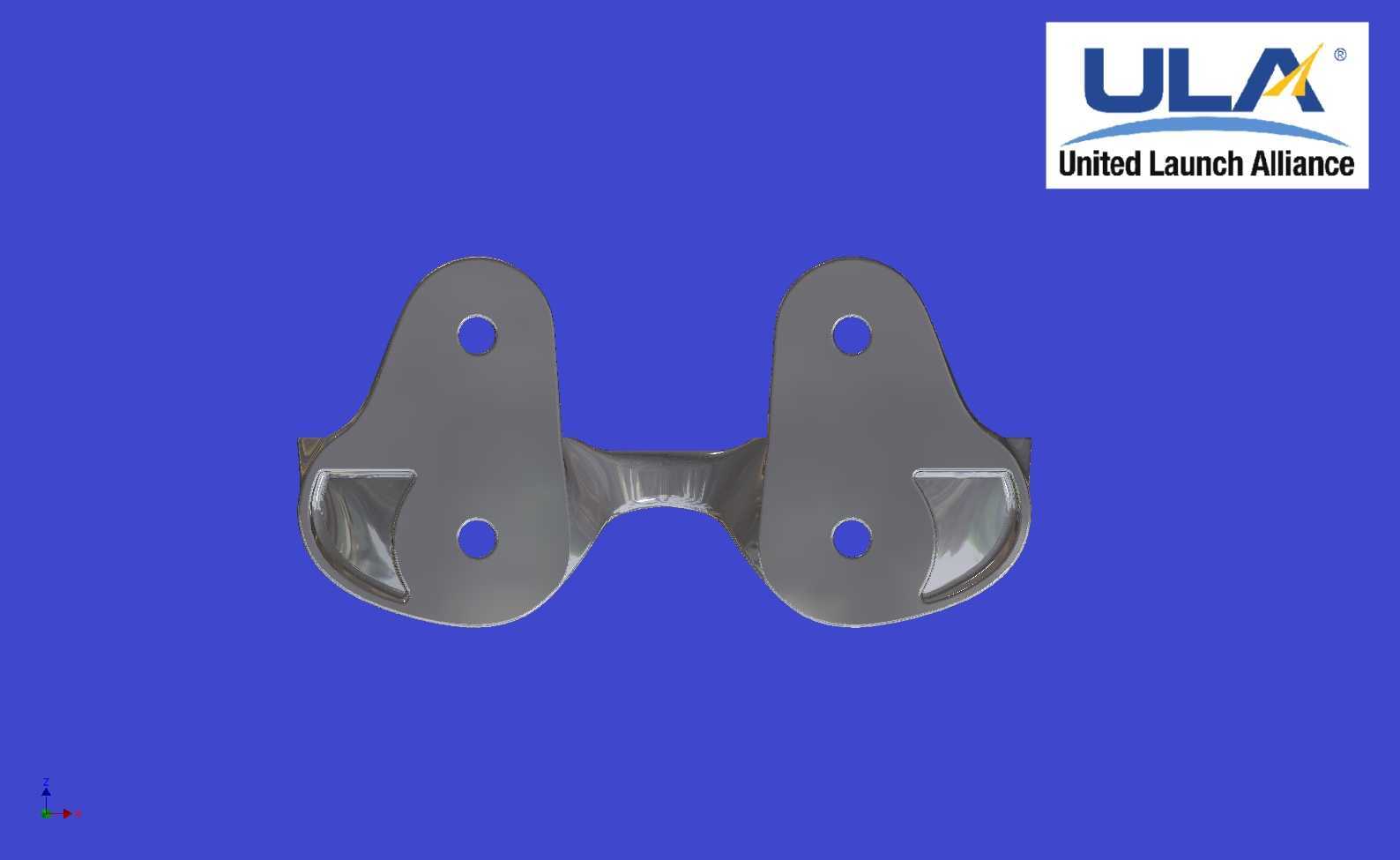

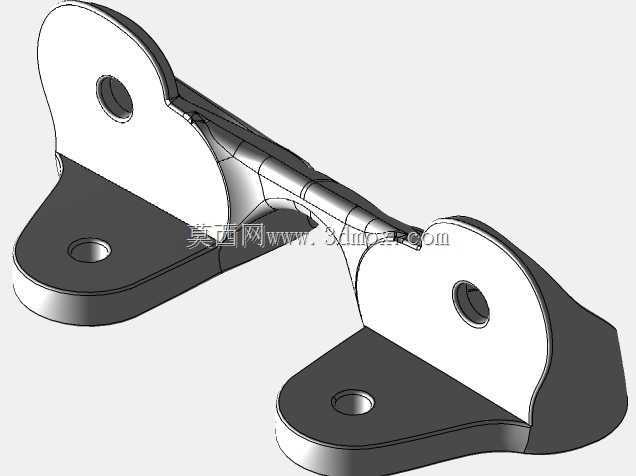

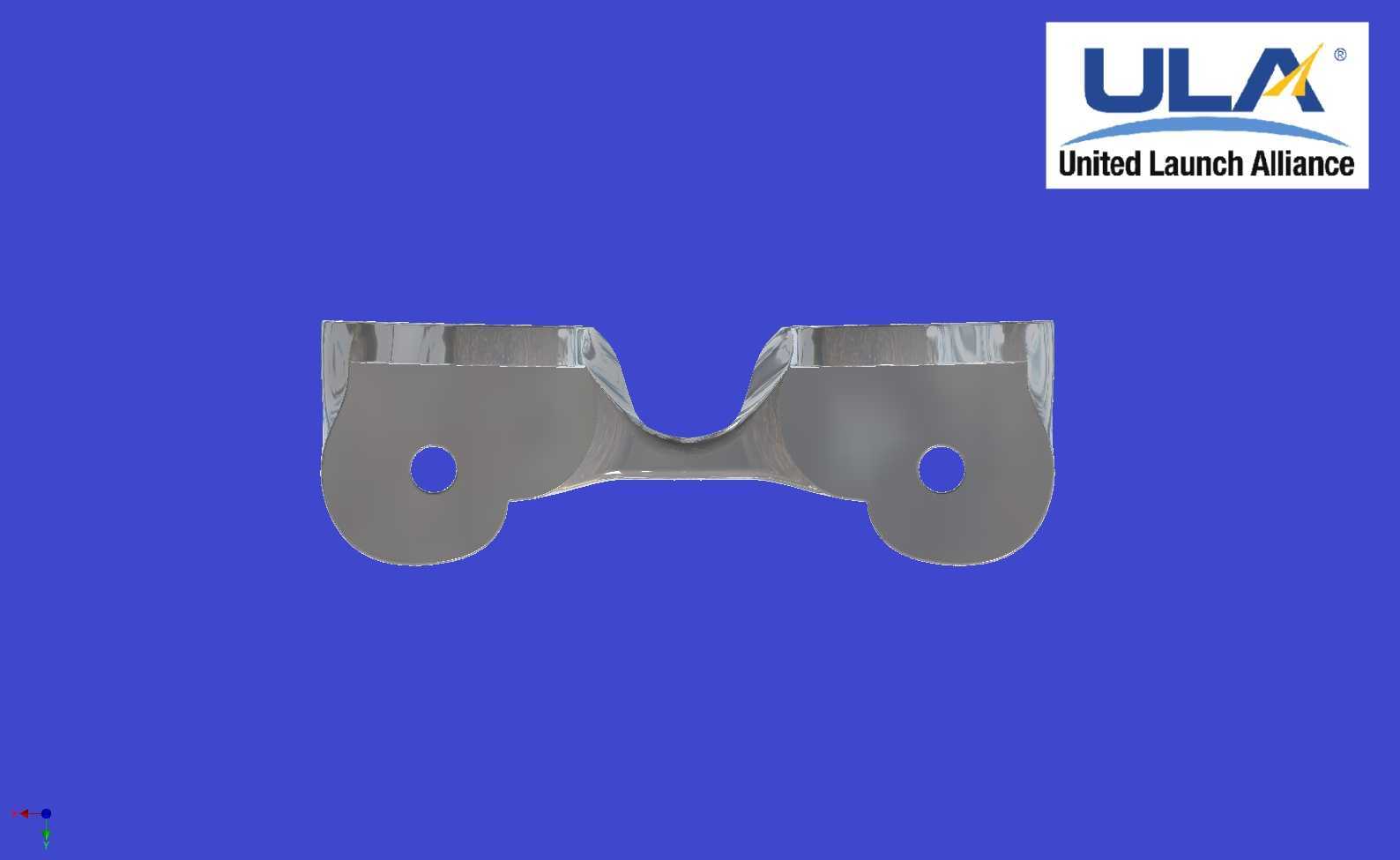

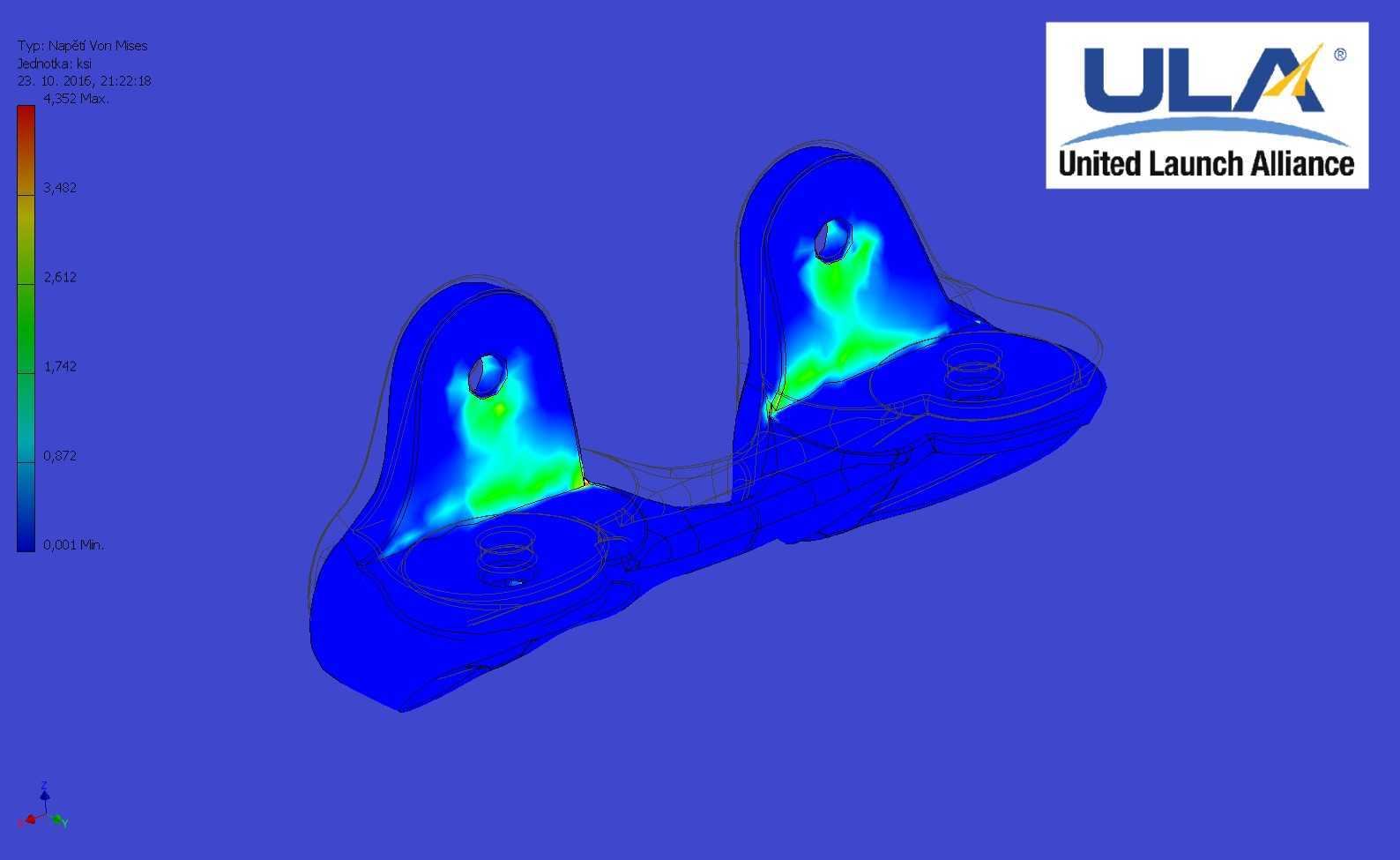

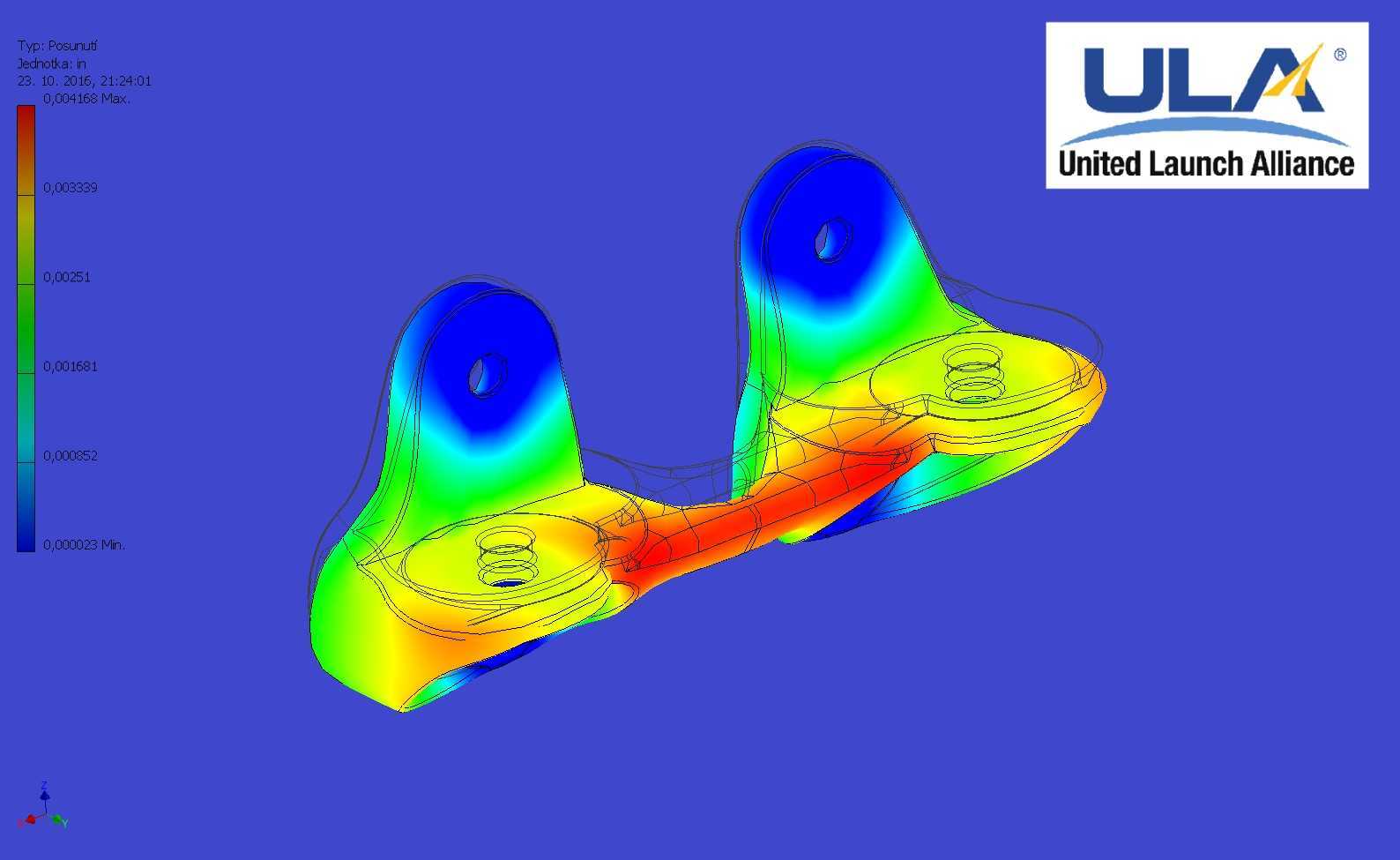

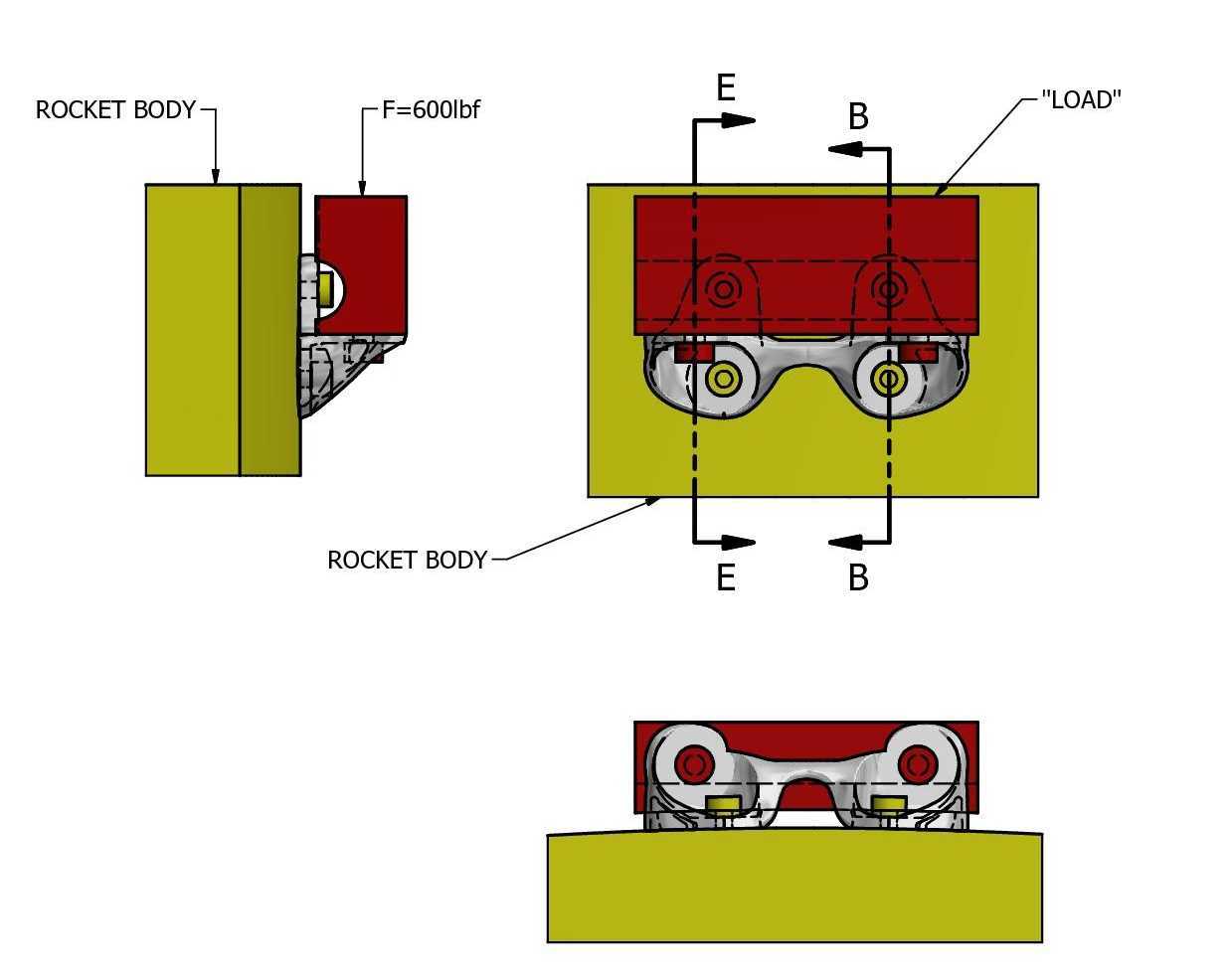

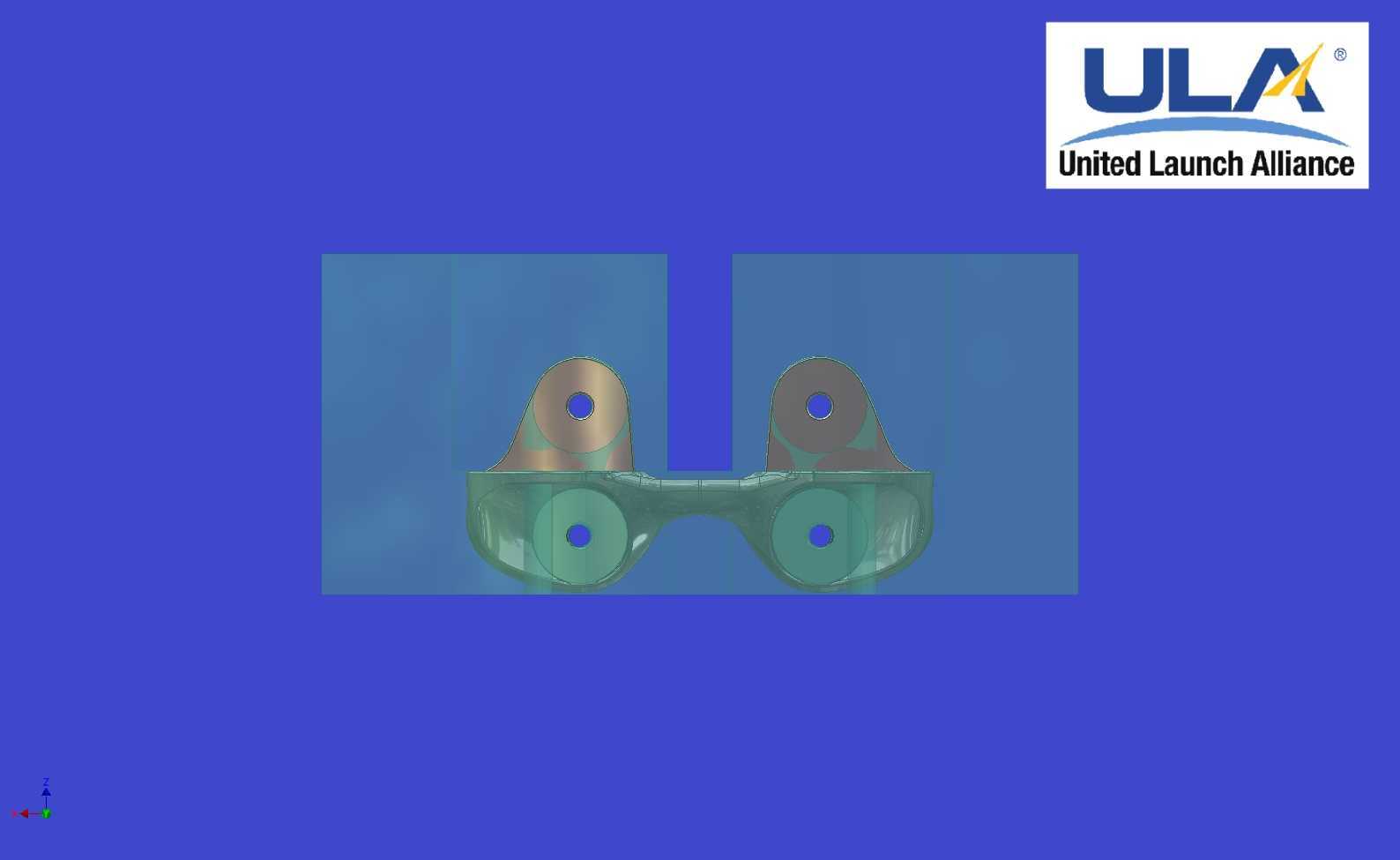

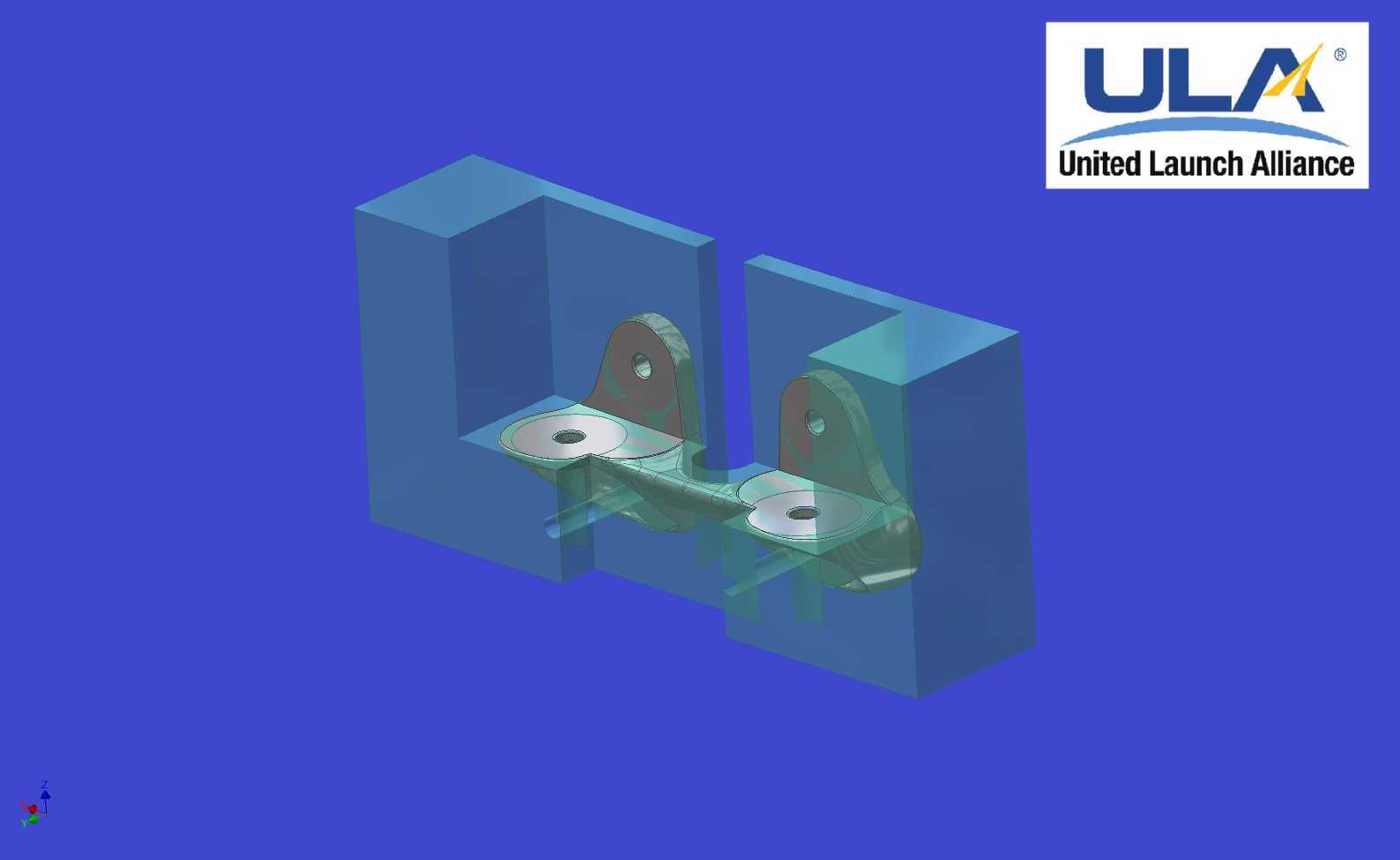

在航天发射配套的地面工装以及箭体局部连接结构中，这类双端铰接式连接支架承担着载荷传递与相对位移补偿的核心作用，不同于普通民用设备的连接构件，这类支架需要在承受交变冲击载荷的同时，保证铰接转动的顺畅性，避免应力集中导致的结构失效。从结构设计逻辑来看，支架采用对称式双安装端布局，两端的带孔耳片分别对应两个铰接点位，中间的过渡段采用变截面流线型设计，并非单纯为了外形美观，而是通过连续的曲面过渡降低应力集中系数，在保证整体结构刚度的前提下尽可能削减冗余重量，这对于航天类配套构件而言是重量控制的核心要求。安装边界层面，两端安装板上的沉孔用于穿装固定螺栓，沉孔深度与螺栓头部尺寸匹配，安装后螺栓头部不会突出安装面，避免与周边构件产生运动干涉；耳片上的铰接孔与销轴采用间隙配合，孔周做了加厚处理，因为孔周是载荷传递的核心区域，设计时特意保证孔边缘到构件外轮廓的最小距离为孔轴直径的两倍，这个尺寸比例是经过长期工程验证的，能够避免孔边在受拉载荷时出现撕裂失效。实际应用中，这类支架会被安装在需要小角度相对转动的两个结构模块之间，比如箭体管线的固定支撑、地面发射架的辅助定位结构，工作时既可以通过铰接点释放两个模块之间的装配应力与形变位移，又能通过自身的结构强度传递横向与纵向的载荷，不会出现结构失稳的问题。设计过程中需要重点校核几个关键位置的强度：一是铰接孔的孔壁挤压强度，二是中间过渡段的弯曲疲劳强度，三是安装板沉孔位置的局部承压能力，所有的圆角过渡都需要匹配对应的应力水平，不能出现直角突变的结构，否则在交变载荷作用下很容易从转角位置萌生疲劳裂纹。另外，支架的两个安装面保持平行度公差要求，安装后能够保证两个铰接销轴的同轴度，避免出现别卡的问题，影响铰接转动的灵活性，0.27英寸规格的定位孔用于安装时的初定位，能够快速将支架固定在装配基准位置，提升装配效率，减少反复调整的工作量。
