扩展面积立方体卫星1U

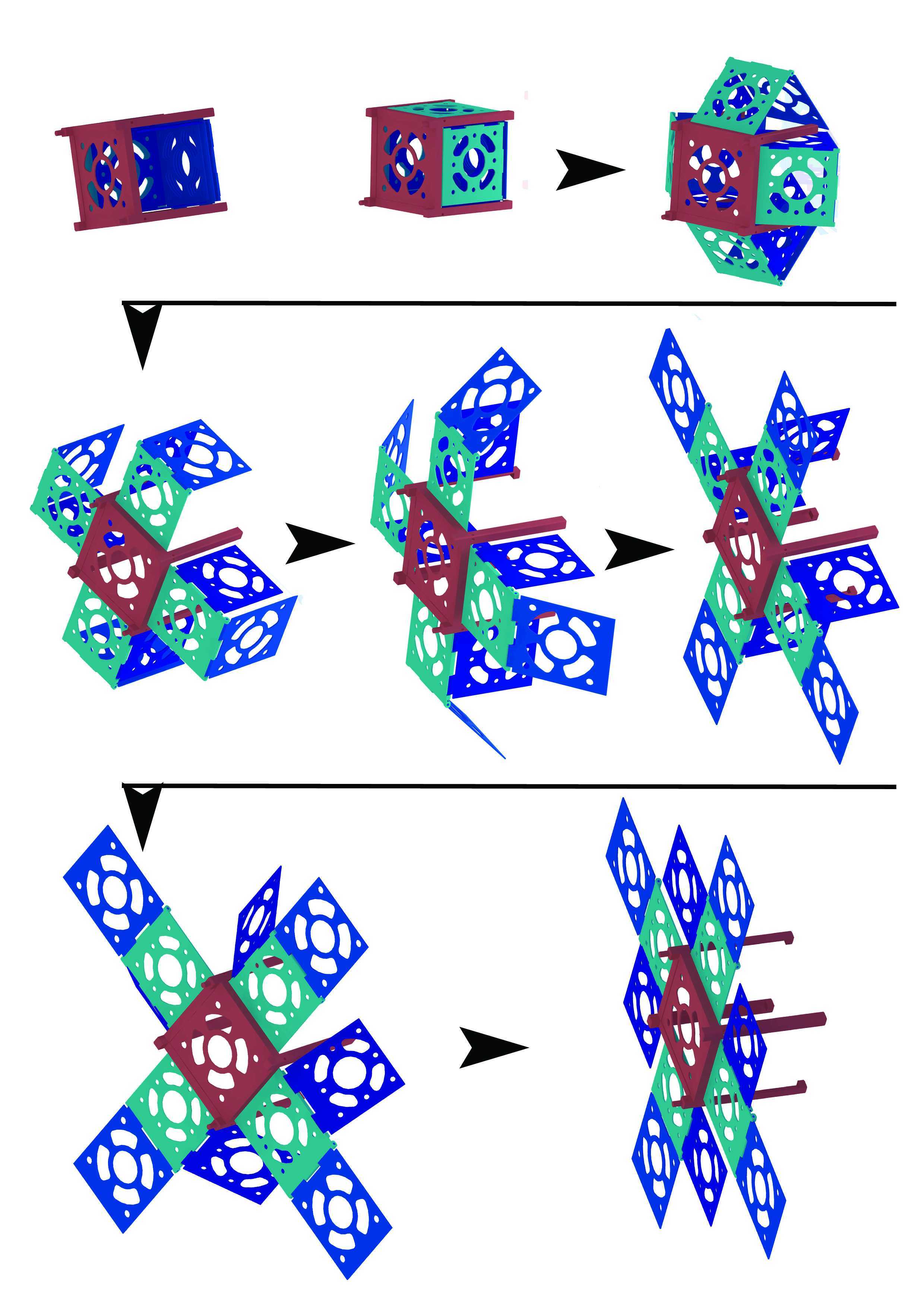

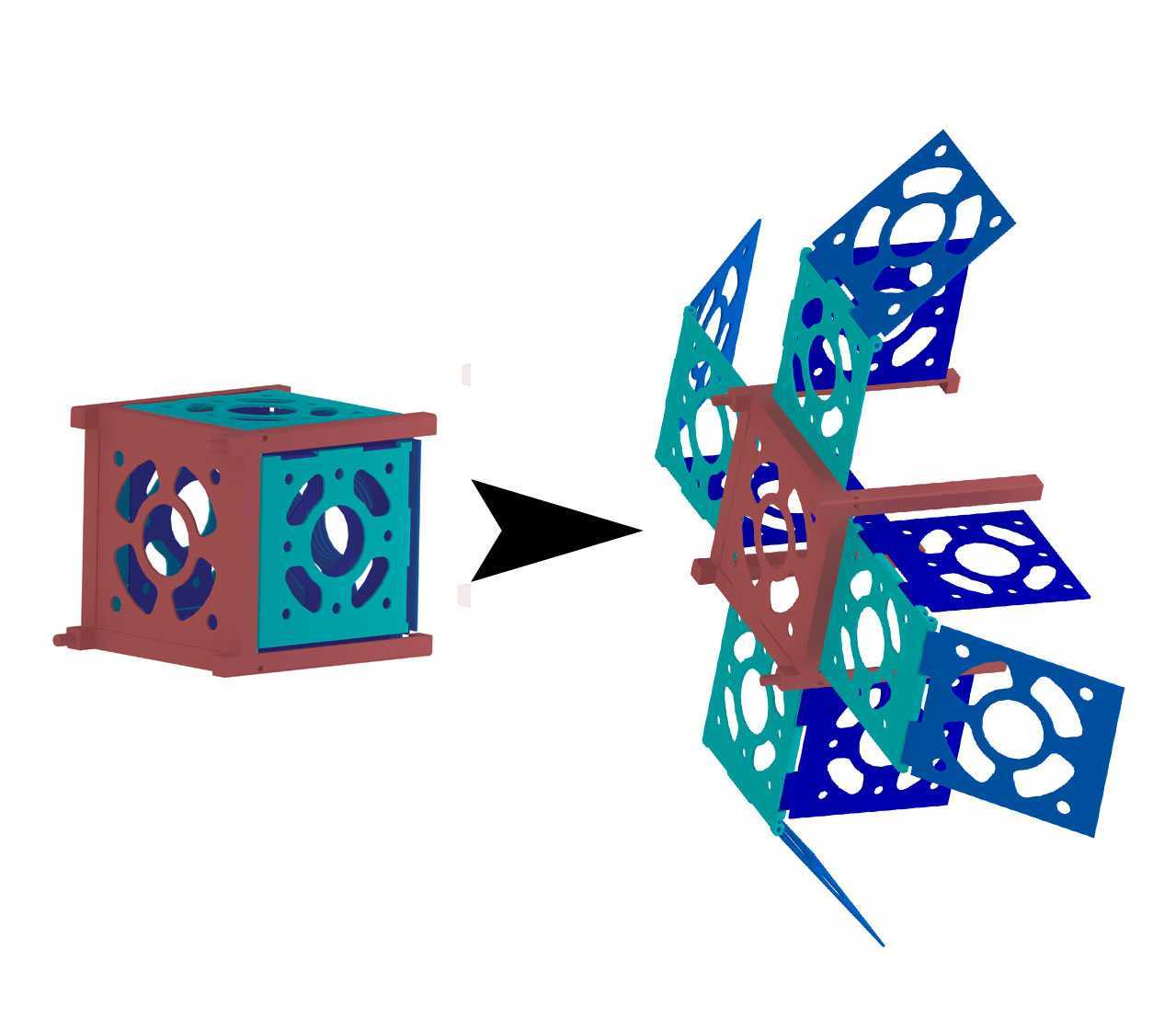

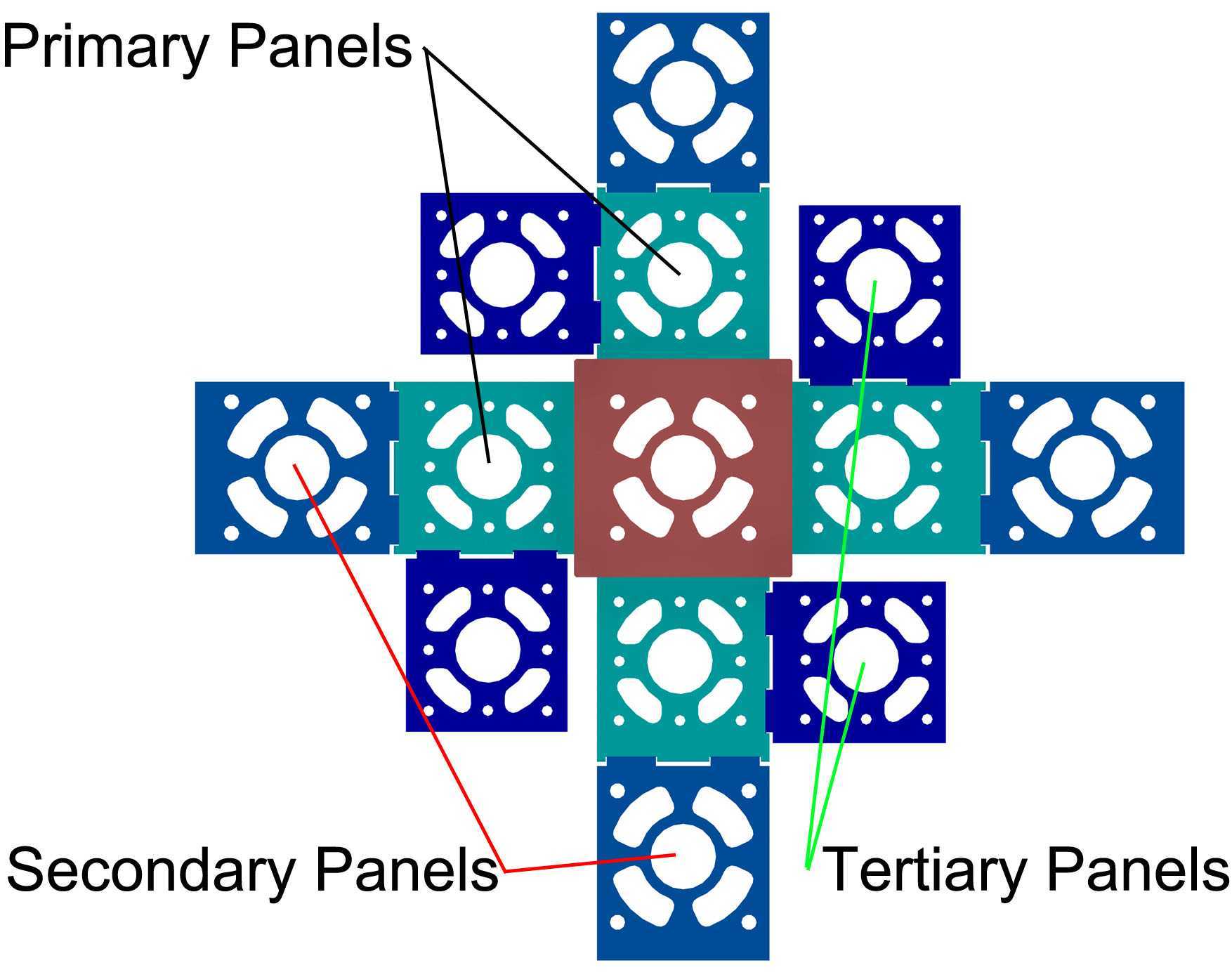

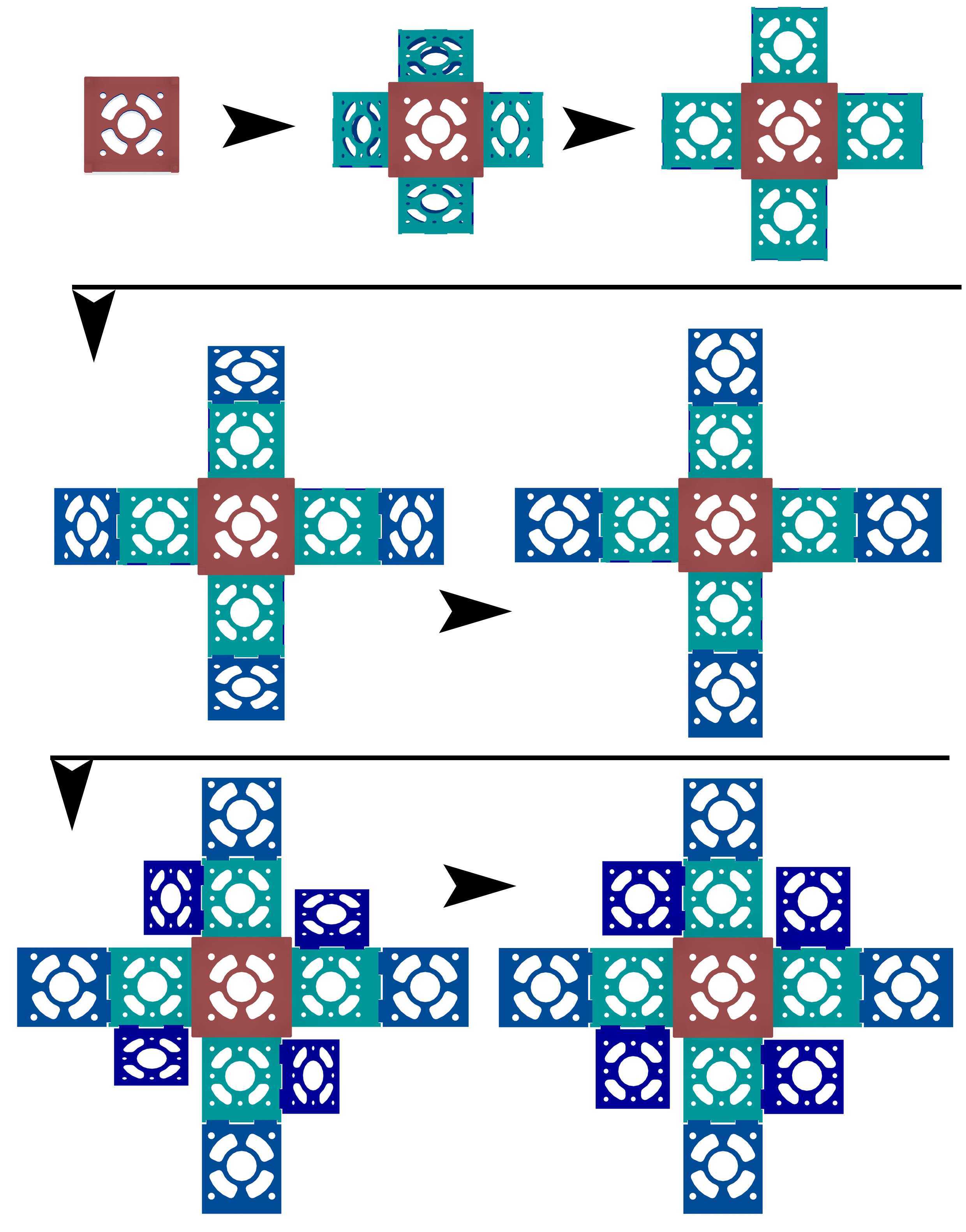

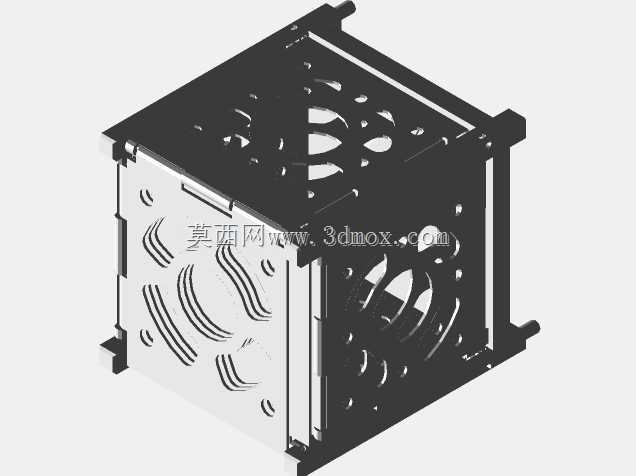

扩展区域立方体说明：主体结构配有12个可移动面板，可用于扩展立方体卫星的有效面积。刚开始时，电池板折叠在立方体卫星结构内，可通过弹簧机构安全、简单地进行扩展。为什么？这个扩展的立方体卫星区域可用于增加额外太阳能电池板的发电量。至少一侧太阳能电池板的体积已在设计中实现。通过这一扩展区域，一次最多可使用13块1U太阳能电池板。因此，对于较小的立方体卫星，功耗应用将变得可行。例如，高数据速率通信、视频制作、激光通信、电动发动机供电、，加热实验等。该扩展区域还可以用于立方体卫星核心的热传导，例如铜箔，面板可以用作散热器。此外，这种开放式结构非常有利于将热量直接从核心辐射到空间。面积增加的另一个优点是选择在这些面板上安装传感设备，并在轨道上进行有关宇宙尘埃、空间碎片、带电粒子和电磁场的实验。规格：由于使用了商用外部结构的尺寸，本提交文件符合现有CubeSat部署系统。在当前设计中还采用了一个非功能的无人驾驶开关。面板将有效载荷的可用体积减小到：76 x 76.5 x 88 mm3。对于耗电立方体SAT应用，这应该是一个可接受的范围。这种结构可以在一次打印作业中打印，因此实际上是一个零件。已设置开口，以清除印刷过程中的任何残留粉末，从而允许面板轴自由移动。该立方体卫星仅可通过3D打印机生产，因为面板可移动，但不能与主体结构分离。用传统方法重现这种设计需要大量的集成工作，还将增加所需的结构质量并减少有效载荷体积。因此，3D打印是该设计的最佳方法。选择的制造方法是直接金属激光烧结，因为只有金属被认为适合承受发射载荷。作为一种印刷材料，该型号或具有类似或更高刚度的材料推荐使用铝。对于铝，该结构的质量约为285 g。板材的材料厚度为1.2 mm，通常用于商用立方体卫星结构，因此假设能够承受发射荷载。每个桥梁每个面板上的最小宽度至少为5 mm，以确保稳定性。对于设计而言，首先展开的面板（靛蓝色）称为主面板。扩展面板（浅蓝色）称为辅助面板。最后垂直延伸的面板（深蓝色）称为三级面板。附加信息：由于主体结构的底部面板不可移动，它可以很容易地安装或修改到其他CubeSat结构中，并可以作为额外的发电机或传感器单元。尽管这种设计是折叠的且不可分离，但每个面板都可以展开，以便很好地安装在车间工作台上，从而使面板上的组件集成变得很容易。核心组件的集成是非常可行的，因为它非常开放且易于访问。如果预计立方体卫星不会有姿态控制，并且会在轨道上翻滚，则可以使用安全模式。对于此保存模式，并非每个面板都将完全扩展。此外，还可以轻松地在主面板的每一侧安装太阳能面板，确保所有时间的能量输入
