壁挂式铁艺置物托架结构设计

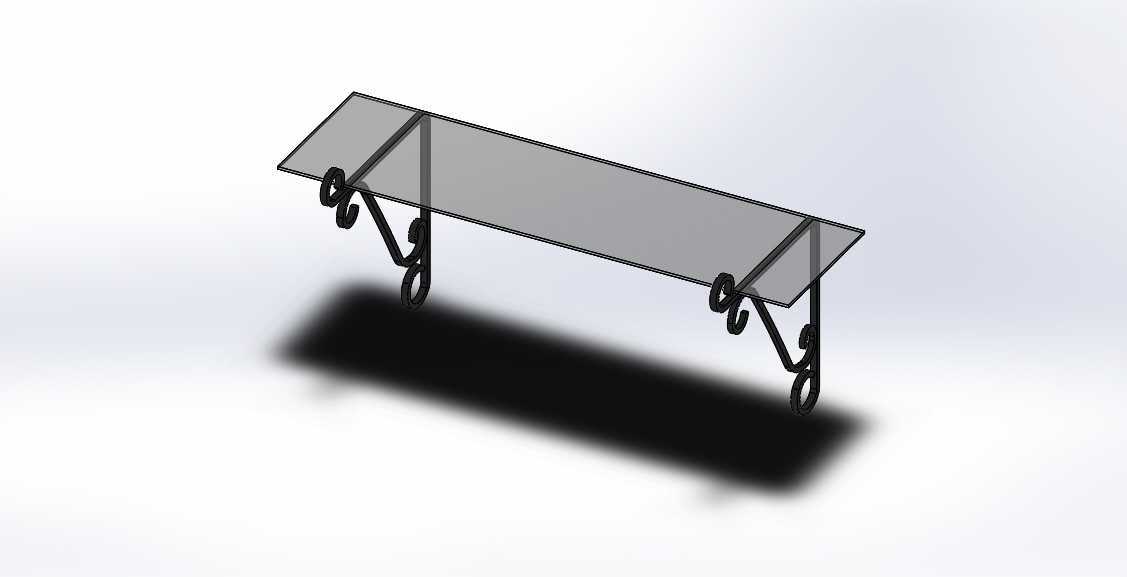

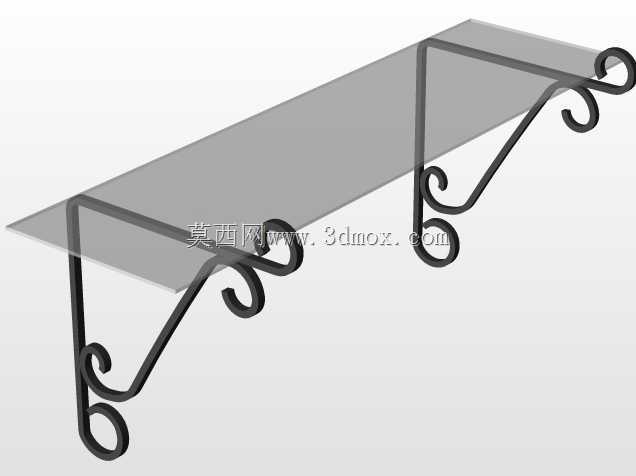

这款壁挂式铁艺置物托架，主要面向小户型墙面空间利用、商铺墙面陈列、家居厨卫零散物品收纳场景设计，无需占用地面摆放面积，通过墙面固定实现置物功能，可承载玻璃、木质或金属材质的置物面板，适配多种装修风格的空间使用。从结构设计逻辑来看，整体采用分体组合式思路，主体支撑构件为弯折成型的铁艺杆件，搭配装饰性卷弯挂钩结构，既满足承重受力要求，也兼顾了外观的装饰性，避免纯工业支架的生硬感。支撑构件的受力路径经过优化，贴墙侧的固定段设置多个安装孔位，可匹配膨胀螺丝直接固定于混凝土、实心砖墙等硬质墙面，安装时需保证固定点进入墙体承重层深度不低于40mm，避免出现松脱坠落风险。向外延伸的承托段设置水平定位边，可卡住置物面板的底部边缘，防止面板受外力推拉时出现滑移错位，前端的卷弯结构除了装饰作用，还可作为临时挂钩使用，悬挂小型轻质物件，拓展使用功能。从安装边界来看，单组托架的适配面板宽度范围在300mm至1200mm之间，当面板长度超过800mm时，需在面板中部增设一组托架，避免面板中部受重出现下挠变形；托架自身的墙面投影深度为200mm，承托面板的厚度适配范围为5mm至20mm，安装时需保证两组托架的水平高度差不超过2mm，避免置物面板出现倾斜。设计过程中对铁艺构件的弯折半径做了统一规范，所有外露弯折处均做圆弧过渡，无尖锐棱角，防止使用过程中出现磕碰划伤；构件表面可做喷塑、烤漆或电镀处理，适配不同使用环境的防腐蚀要求，比如厨卫潮湿环境可选择镀锌+喷塑的表面处理，干燥的客厅、商铺场景可选择烤漆处理提升外观质感。实际使用场景中，这类托架可用于玄关放置钥匙、摆件，厨卫放置调料瓶、洗漱用品，商铺墙面陈列小商品、展示样品，相比落地式置物架，清洁地面时无卫生死角，空间利用率更高。结构建模时对每个弯折段的受力做了简化校核，在额定均布载荷15kg的工况下，支撑构件的最大变形量控制在0.3mm以内，满足日常置物的刚度要求，固定孔位的间距设置为150mm，符合常规墙面安装的操作空间要求，无需特殊安装工具，普通家用冲击钻即可完成固定作业。
