手持齿轮传动光盘发射装置三维设计

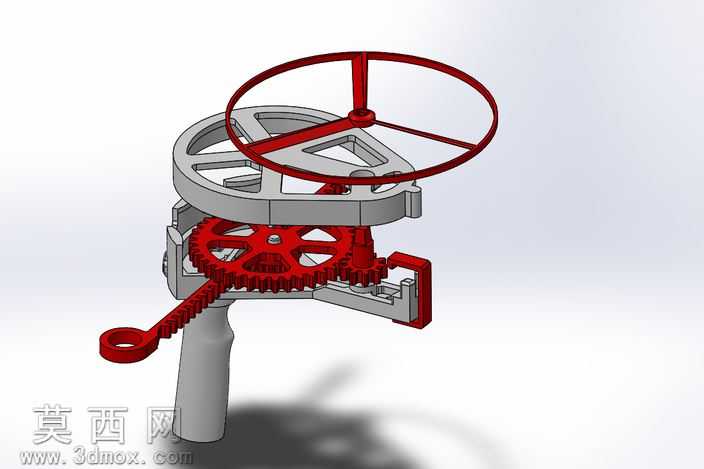

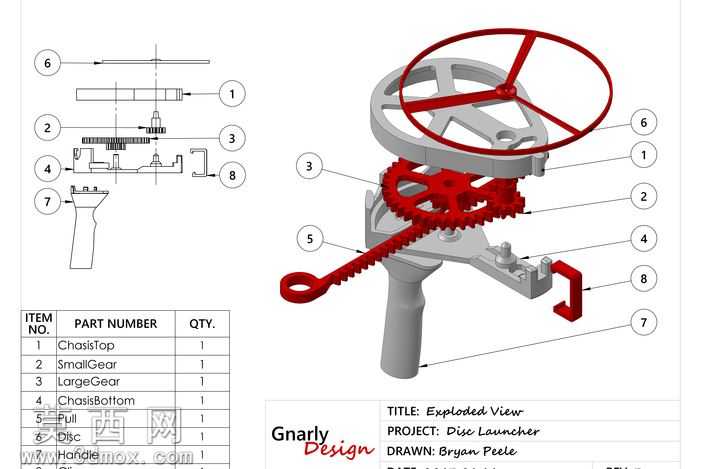

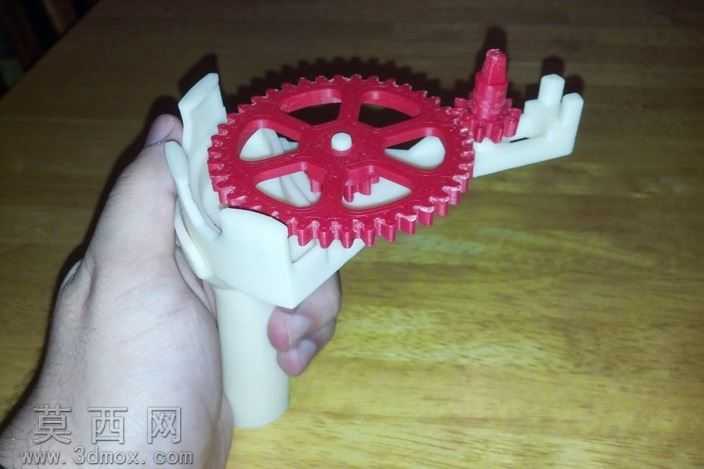

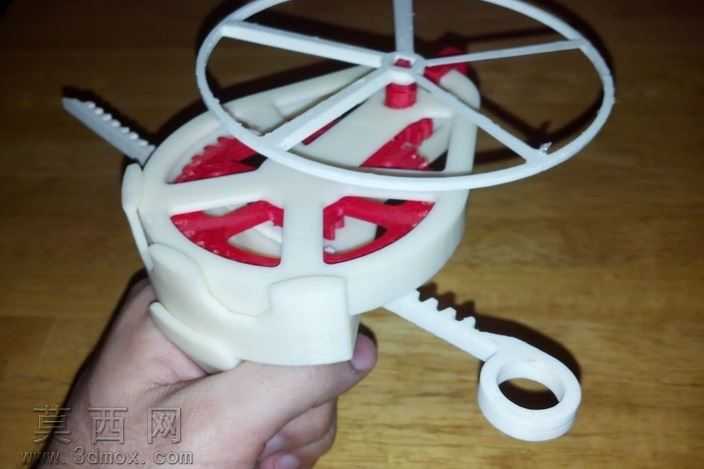

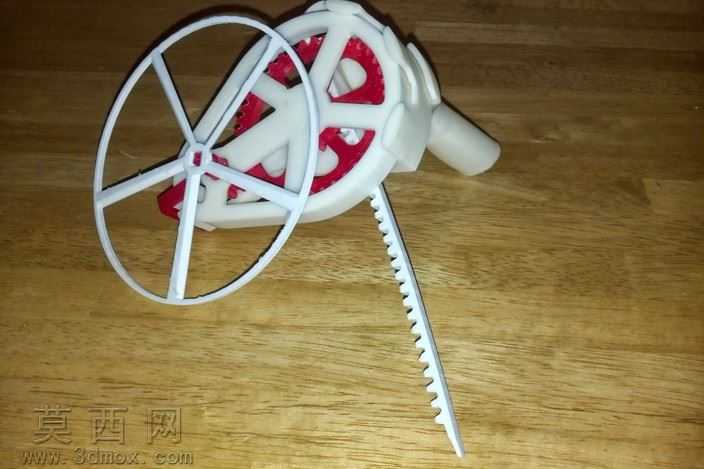

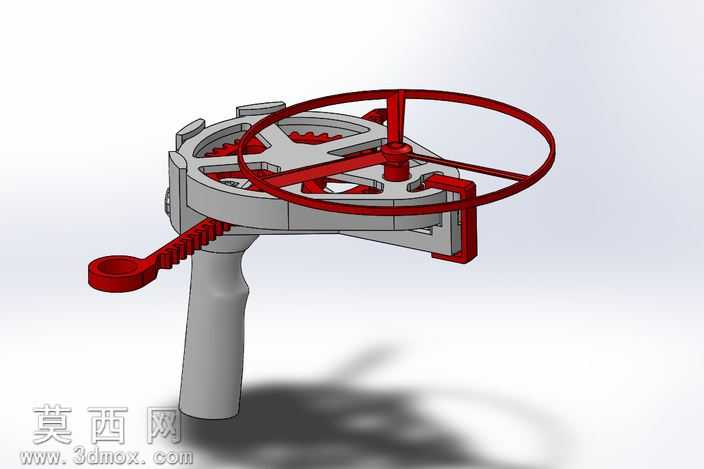

本作品为手持机械式光盘发射装置，整体采用三维参数化建模完成全零件的结构设计，所有零件均做了适配FDM桌面3D打印的工艺优化，无需额外支撑结构即可完成打印制作。建模过程中首先完成整体功能逻辑的搭建，采用齿条-齿轮二级传动的结构方案，通过扣动扳机带动直齿条做直线往复运动，齿条啮合驱动下层大直径传动齿轮转动，大齿轮同轴带动上层小直径加速齿轮，最终驱动顶部带三辐拨片的转盘旋转，将放置在转盘卡槽内的光盘沿切线方向高速甩出，实现光盘的弹射发射功能。建模阶段对每个零件的装配公差做了针对性调整，上下机壳采用卡扣式拼接结构，无需额外紧固件即可完成整机装配，齿轮的齿形参数经过反复校核，确保传动过程中无卡滞、滑齿问题，拨片转盘的卡槽尺寸适配标准光盘的厚度与直径，保证光盘放置定位准确，发射过程中不会出现偏移脱落。材质渲染阶段采用哑光工程塑料质感模拟3D打印成品的外观效果，齿轮、齿条等传动零件做了分色处理，清晰展示内部传动链路的组成，爆炸视图完整呈现所有零件的装配关系与对应位置，每个零件标注对应序号，配套零件明细栏标注各零件的名称与数量，方便打印后对照组装。设计过程中针对发射力度做了多轮迭代优化，调整齿条的有效行程与齿轮的传动比，平衡发射距离与操作手感，既保证室内使用时光盘不会因冲击力过大损坏物品，也能满足户外玩耍时的发射距离需求，整体结构无尖锐边角，握持手柄做了贴合手型的弧度优化，长时间握持操作不易产生疲劳，所有外露的运动部件均做了安全间隙设计，避免操作过程中夹手的风险，整机零件数量精简，打印完成后仅需简单拼接即可使用，无需额外的金属配件或复杂工具。
