航空用拓扑优化轴承支撑结构设计

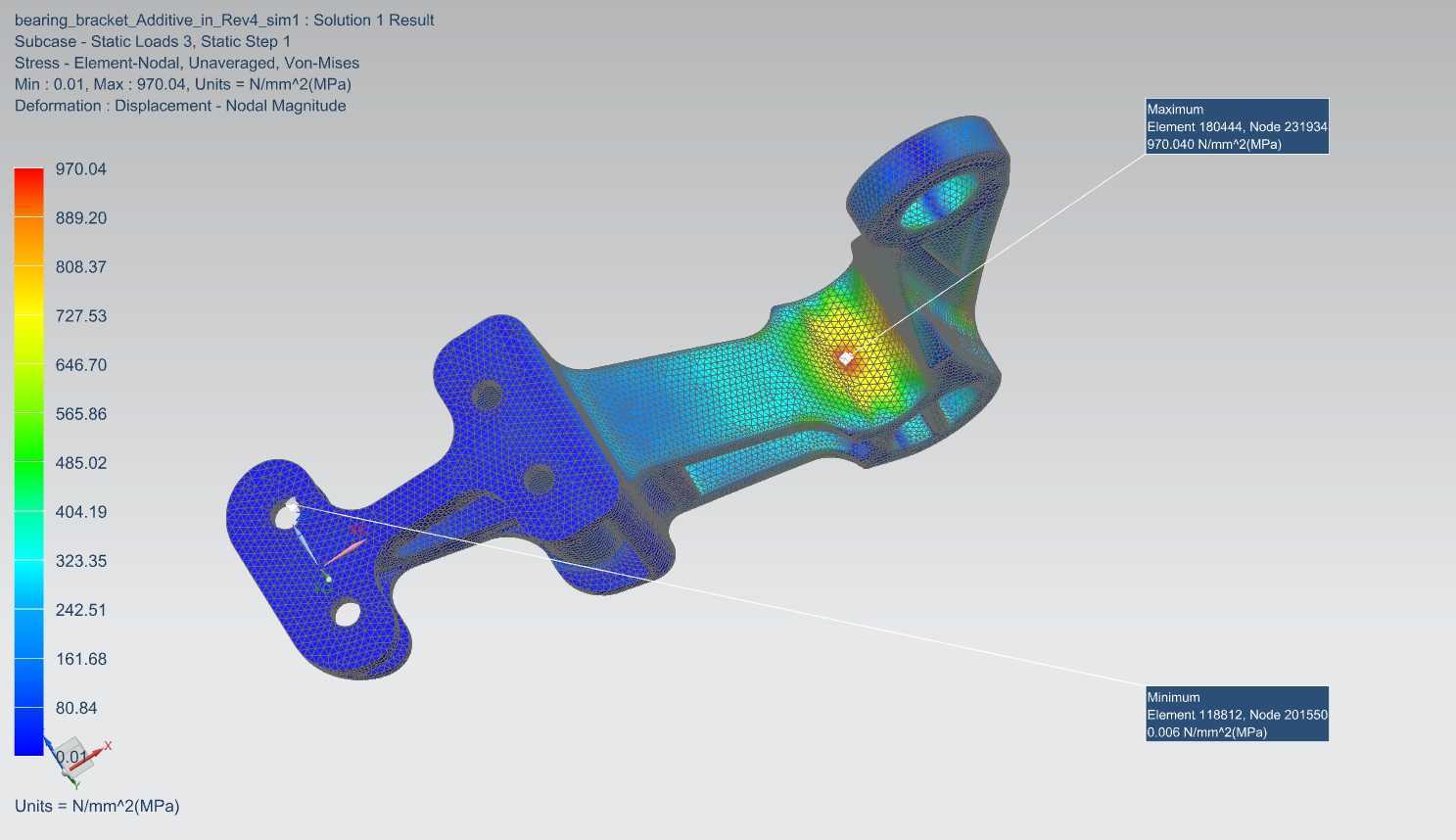

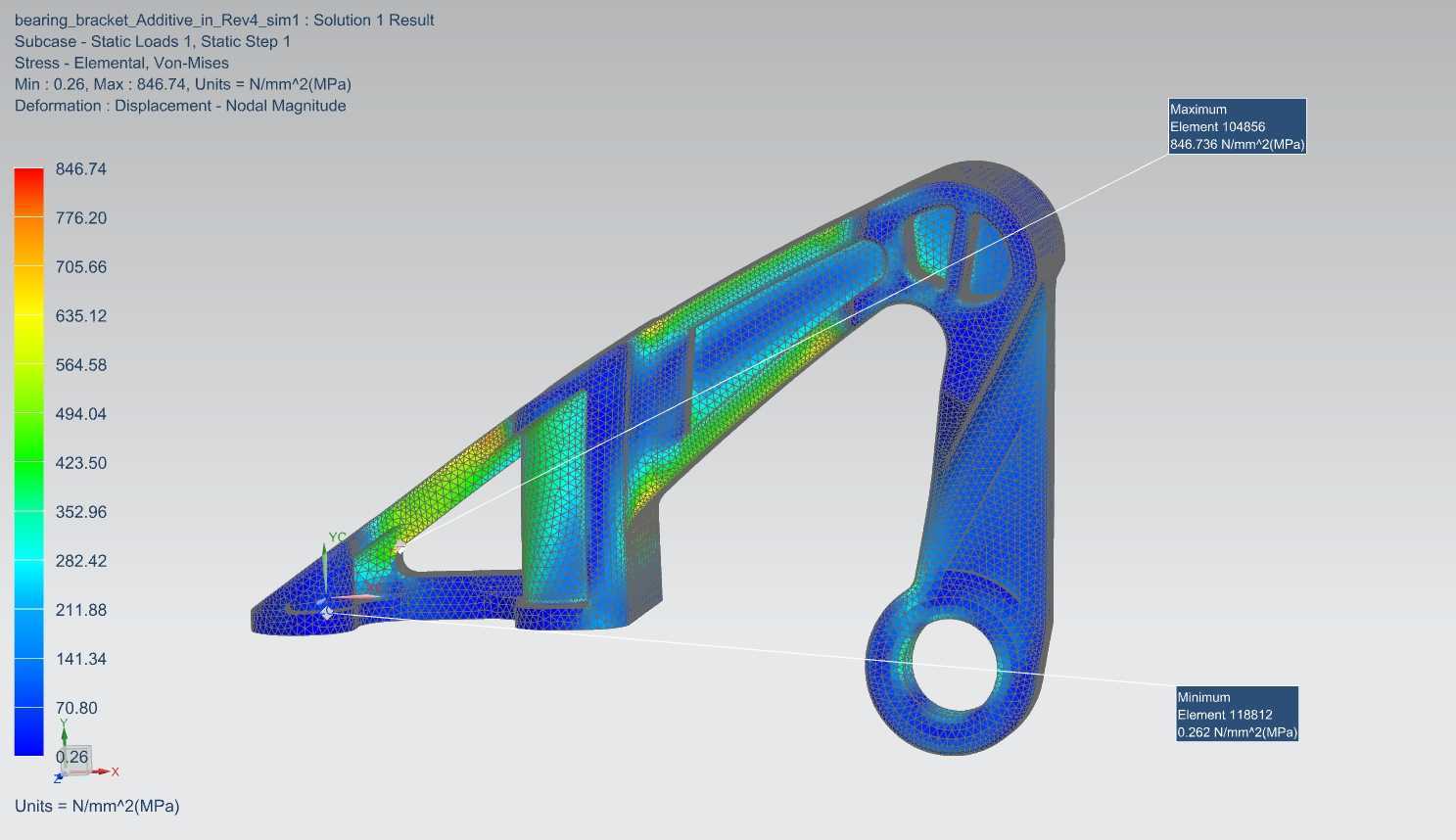

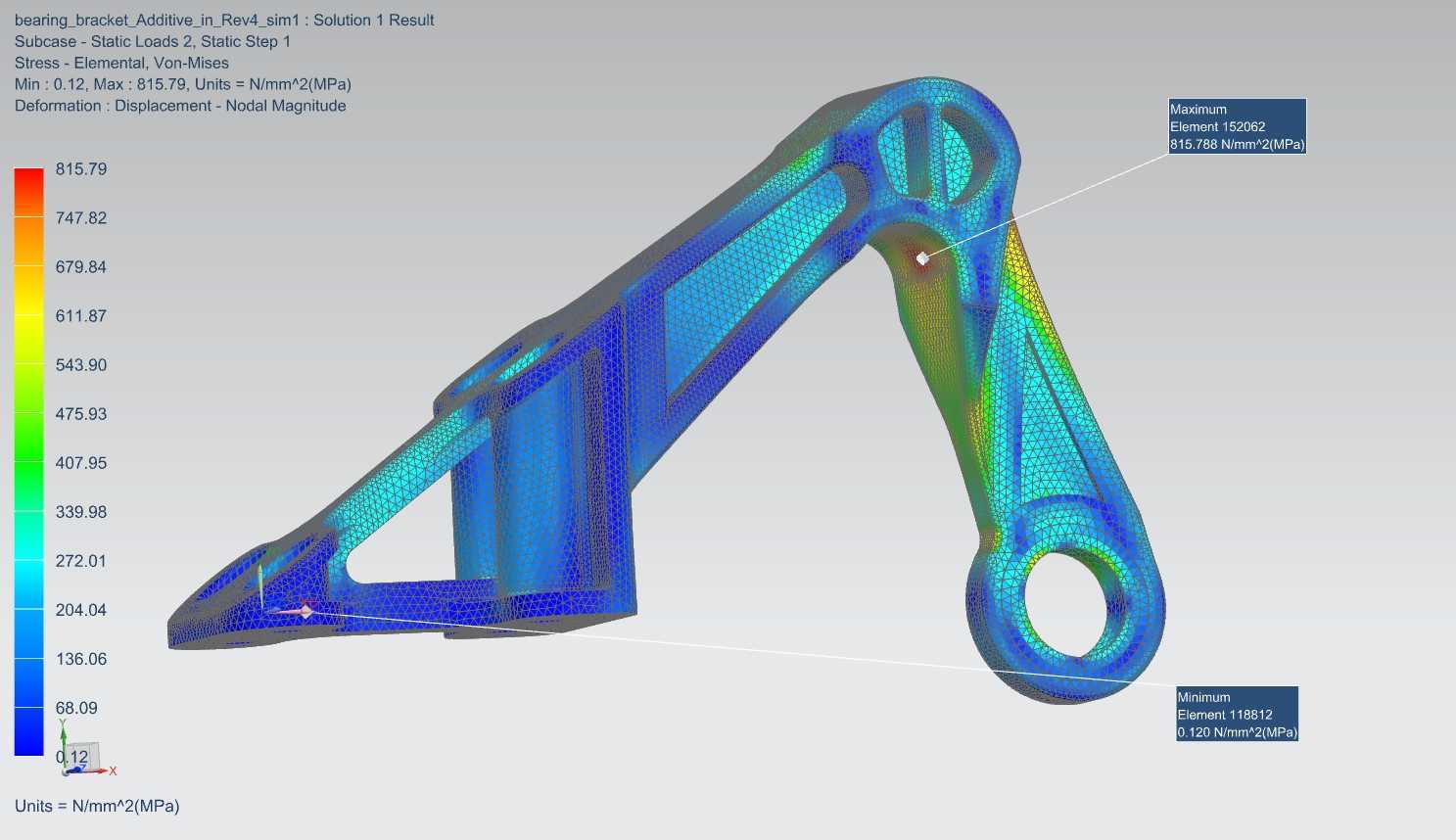

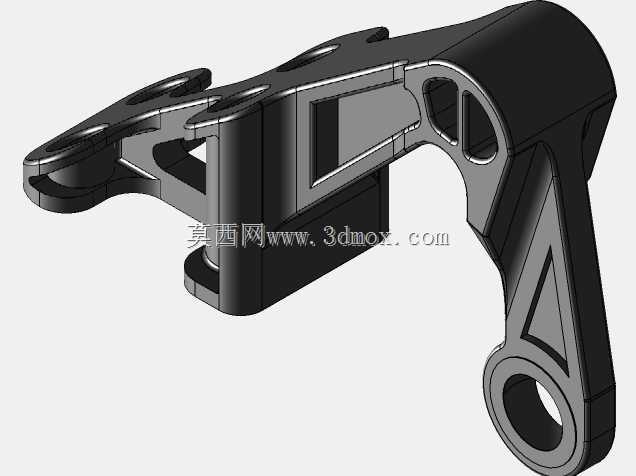

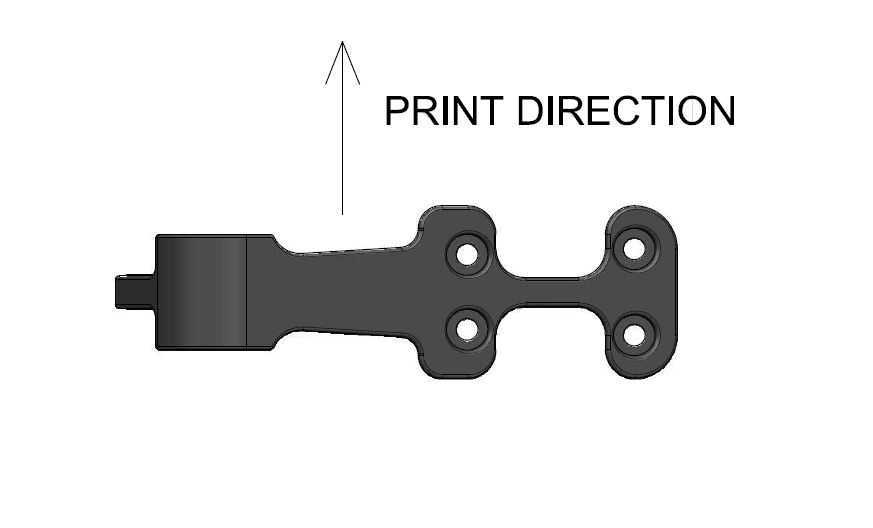

该支撑构件应用于航空飞行器起落架与机身连接的轴承承载部位，核心作用是为旋转轴承提供稳定的安装基准，同时传递起落架着陆冲击、地面滑跑颠簸产生的多向交变载荷，是连接机身主承力框与起落架转动副的关键传力零件。从结构受力逻辑来看，该构件需要同时承受垂向冲击载荷、航向刹车载荷以及侧向偏航载荷，三个方向的载荷在构件中部交汇，因此设计阶段采用拓扑优化思路，在非主传力路径区域去除冗余材料，在保证整体刚度与强度裕度的前提下最大化降低构件自重，适配航空装备对结构重量系数的严苛要求。从安装边界来看，构件一端设置大尺寸铰接孔用于对接机身主承力销，另一端设置轴承安装位用于固定起落架转动轴承，中部的加强筋走向完全贴合主应力迹线分布，从应力云图可以看到，高应力区域集中在铰接孔与轴承孔的连接过渡段，设计时在这些位置做了大圆角过渡处理，避免应力集中导致的疲劳裂纹萌生，低应力区域则通过挖空、减薄壁厚的方式实现轻量化，整体结构的应力水平控制在材料许用应力范围内，满足1000MPa以下的节点应力设计要求。在实际工况中，该构件需要反复承受着陆瞬间的冲击载荷，长期使用过程中还要应对温度交变、振动疲劳的影响，因此结构的刚度匹配尤为重要，设计时通过调整筋条的厚度与分布角度，让构件的变形量控制在轴承安装允许的公差范围内，避免轴承外圈因为支撑结构变形出现偏载，进而导致轴承磨损加剧、使用寿命缩短。不同于传统的等强度设计，该拓扑优化结构的外形完全跟随载荷路径生成，没有多余的工艺余量，在制造环节适配增材制造工艺，可以直接成型复杂的内部筋格结构，不需要额外的加工工序，同时材料利用率远高于传统铣削加工的构件，能够在满足承力要求的同时，进一步压缩结构重量，提升飞行器的有效载荷占比。构件的各个安装面都预留了精加工基准，装配时可以通过定位销快速实现与机身框、轴承座的同轴度对齐，降低装配环节的调校难度，铰接孔内部预留了衬套安装空间，后期维护时可以通过更换耐磨衬套延长整个构件的使用寿命，不需要整体更换承力结构，降低全生命周期的维护成本。
