充气式圆形着陆缓冲连接环结构

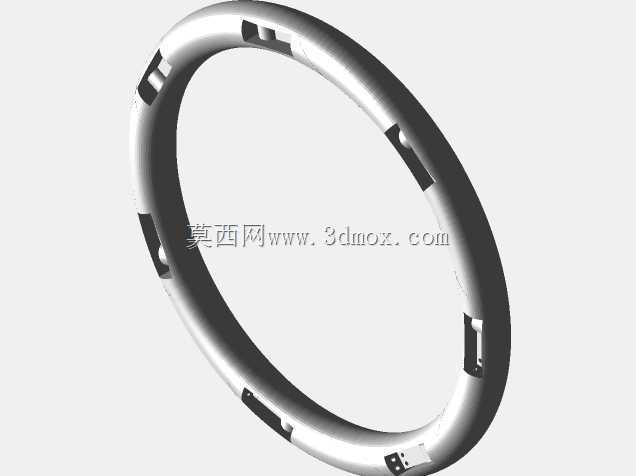

这款环形构件主要面向低空飞行器、小型软着陆飞艇的着陆缓冲场景设计，作为着陆轮组与舱体之间的核心连接承载部件，其结构设计完全围绕着陆瞬间的冲击缓冲、姿态自适应调整需求展开。从结构形态来看，整体为闭合式圆环构型，环体周向均匀分布6组内嵌式卡槽结构，这类卡槽并非简单的定位槽，而是用于卡接充气缓冲轮的连接铰耳，卡槽的深度、侧壁倾角都经过受力校核，能够在充气轮弹出后承受径向冲击载荷，同时限制轮体的轴向窜动，避免着陆过程中轮组偏移导致的侧翻风险。设计之初就考虑到软着陆装置的紧凑收纳需求，环体本身采用薄壁中空构型，在非着陆状态下，配套的充气缓冲轮可以完全折叠收放在环体内侧的预留空间内，不会额外占用舱体下方的挂载空间，这一点对于载荷空间有限的低空探测飞艇、小型垂直起降飞行器来说尤为重要。环体的截面采用渐变厚度设计，卡槽所在位置的环壁厚度比光滑段厚30%，用来抵消铰耳连接位置的应力集中，光滑段则做了等强度减薄处理，尽可能降低整体结构重量，毕竟航空类配件每一克的重量冗余都会影响整机的载荷效率。安装边界上，环体通过周向分布的连接位与舱体底部的伺服铰链座对接，不需要额外设计转接法兰，对接面的平面度公差控制在0.2mm以内，保证环体安装后与舱体底面保持平行，避免弹出的轮组出现高度差。功能实现逻辑上，当飞行器下降到预设着陆高度时，伺服铰链接收到触发信号后，会带动环体做小角度旋转，原本卡滞在环体内侧的充气轮在自身充气压力的作用下顺着卡槽导向弹出，完全展开后环体的卡槽会刚好卡住轮体的连接轴位置，将轮体锁定在垂直于地面的支撑状态，此时整个环体不仅起到连接固定的作用，还能作为轮组的刚性支撑骨架，将着陆瞬间的冲击载荷均匀分散到整个环体截面，再传递到舱体底部的承力结构上，避免局部载荷过大造成舱体结构损伤。不同于传统的起落架缓冲结构，这款环形连接结构不需要配套复杂的液压缓冲支柱，整体结构没有外露的活动杆件，在飞行过程中不会产生额外的气动阻力，同时充气式的缓冲轮搭配环形刚性支撑，能够在不平整的野外地面、松软沙土地面实现稳定着陆，哪怕着陆瞬间存在一定的姿态倾斜，环体的环形构型也能保证至少三组轮体同时接触地面，快速调整机身姿态，不会出现单点触地的倾覆问题。在细节设计上，所有卡槽的棱边都做了R2的圆角过渡处理，避免充气轮弹出过程中棱边刮破充气轮的柔性蒙皮，环体内侧还预留了充气管道的走线槽，充气管道可以顺着环体内壁布置到每个轮组的充气接口，不会在收纳过程中被挤压破损。
