手掷泡沫滑翔机结构设计方案

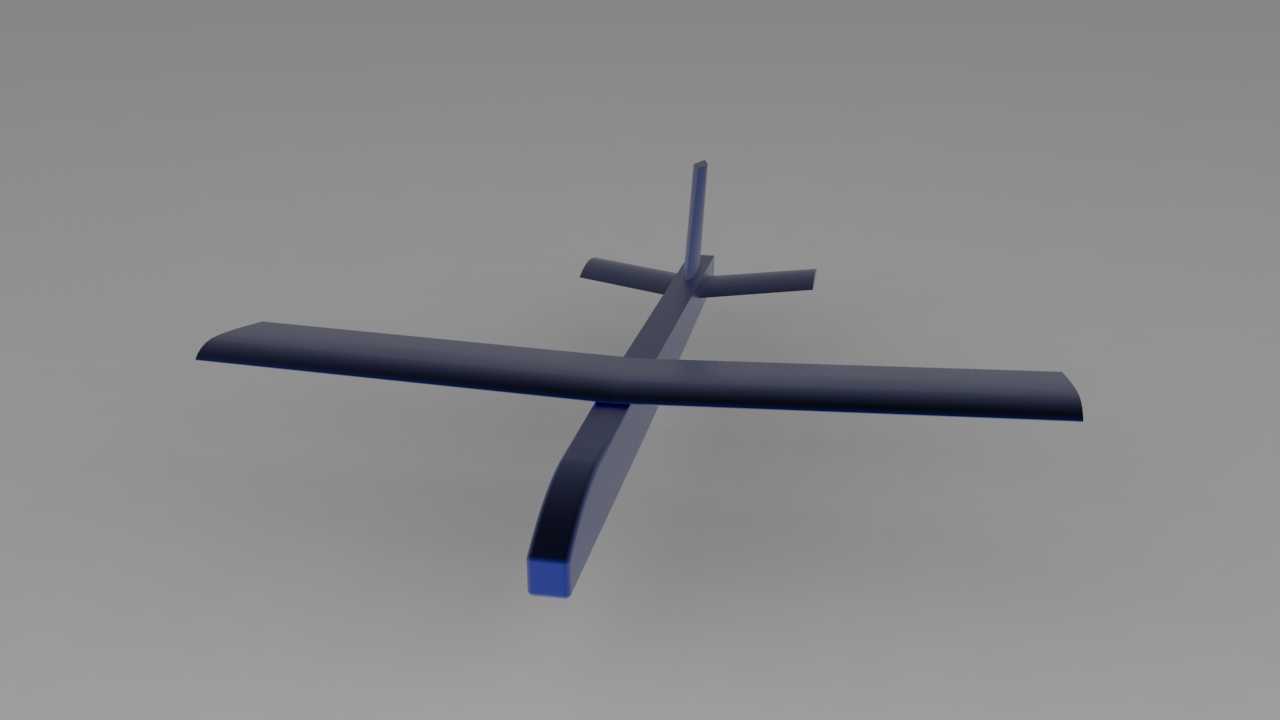

这款手掷滑翔机的设计完全围绕低成本手工制作场景展开，核心选材锁定市面常见的1英寸厚绝缘泡沫板材，所有结构尺寸都以该材料的标准厚度为测量基准，无需额外定制特殊规格材料，普通爱好者就能在家完成裁切组装。从实际使用场景来看，这类滑翔机主要用于户外休闲飞行、青少年航模科普教学，不需要额外动力组件，完全依靠手掷初始动能与机翼升力完成滑翔飞行，对场地要求低，公园、开阔草坪都能满足飞行需求。结构设计上采用常规上单翼布局，平直机翼搭配十字型尾翼，机翼与机身采用插接式连接，不需要额外粘接固定就能完成组装，拆卸后可平整存放，携带十分方便。机身截面做了简化矩形处理，裁切时只需要沿着划线垂直切割就能成型，不需要复杂的曲面加工，降低手工制作的精度门槛。机翼前缘做了小角度倒角处理，能够有效降低飞行时的空气阻力，提升滑翔阶段的升阻比，机翼后缘预留了可微调的舵面余量，使用者可以根据实际投掷力度、户外风速情况轻微掰动调整舵面角度，修正飞行姿态，避免出现栽头、飘摆等问题。尾翼部分垂直尾翼与水平尾翼同样采用泡沫板材裁切，直接插接在机身尾部的预留槽位内，安装时只需要保证尾翼与机翼的垂直、水平对齐精度，就能保证飞行过程中的航向稳定性与俯仰稳定性。整体尺寸控制兼顾了滑翔性能与便携性，机翼展长控制在单块泡沫板材的常规裁切范围内，不需要拼接板材就能完成机翼制作，机身长度与机翼展长的比例经过反复调试，既保证手掷时的握持手感，也能让滑翔过程中的重心落在机翼升力中心的合理区间内，不需要额外添加配重块就能达到平衡状态。设计过程中特意规避了复杂的曲面造型，所有零部件都是二维平面裁切件，不需要热塑成型、曲面打磨等复杂工序，只需要准备美工刀、直尺、粘合剂就能完成全部制作流程，材料成本极低，适合批量制作用于航模体验活动。机翼与机身的插接位置做了限位设计，安装时不需要反复测量定位，插到底就能达到设计要求的安装角度，避免手工组装时的角度误差影响飞行性能。机身头部没有设置额外的配重舱，依靠泡沫材料本身的重量分布就能将重心调整到合理位置，投掷时握持机身重心靠前位置，水平向前送出就能获得稳定的初始滑翔姿态，在无风环境下能够获得较长的滑翔距离，遇到轻微侧风时，垂直尾翼能够自动修正航向，不容易出现偏航坠机的情况。
