火箭FS铰接式支撑连接结构件

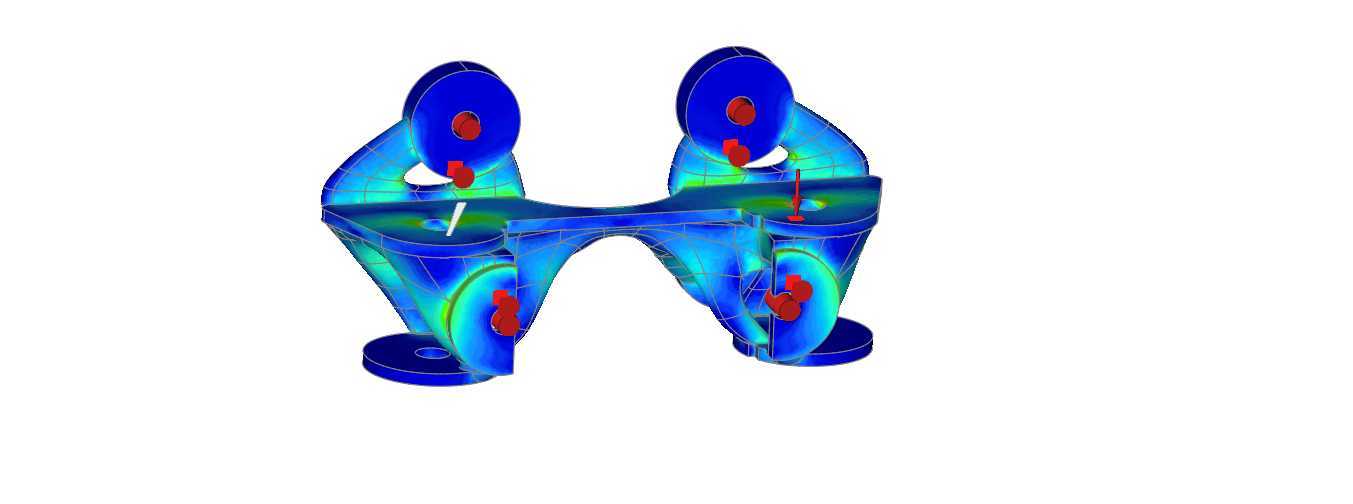

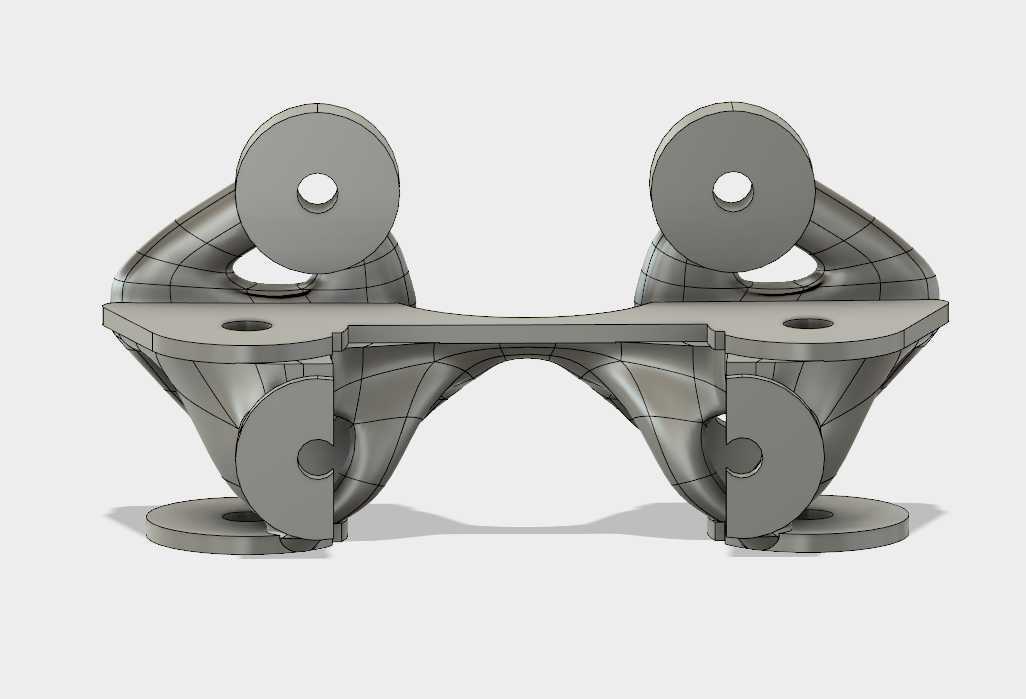

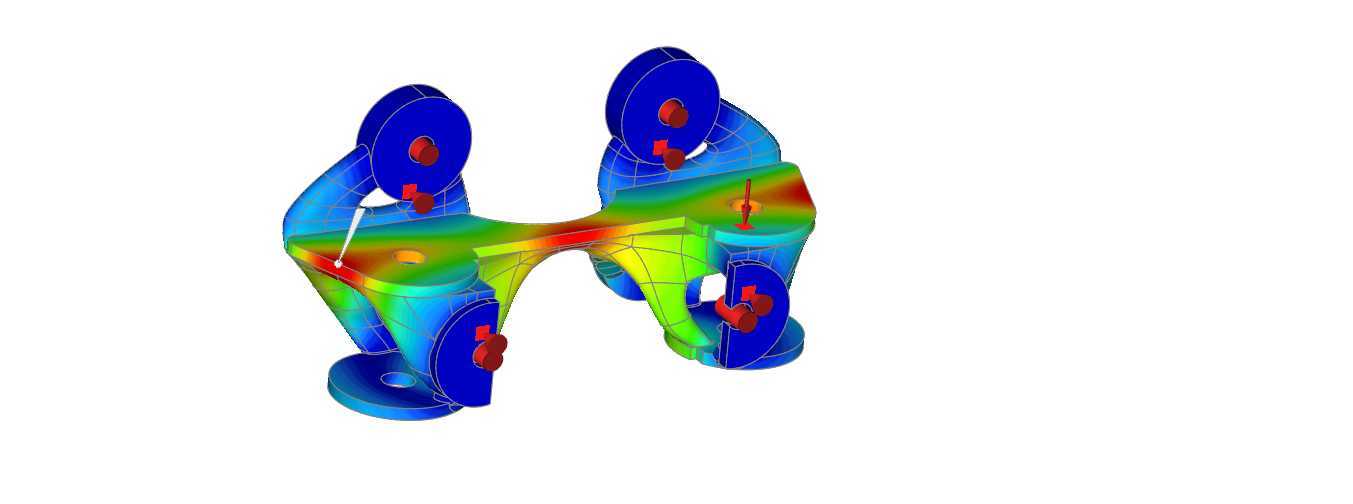

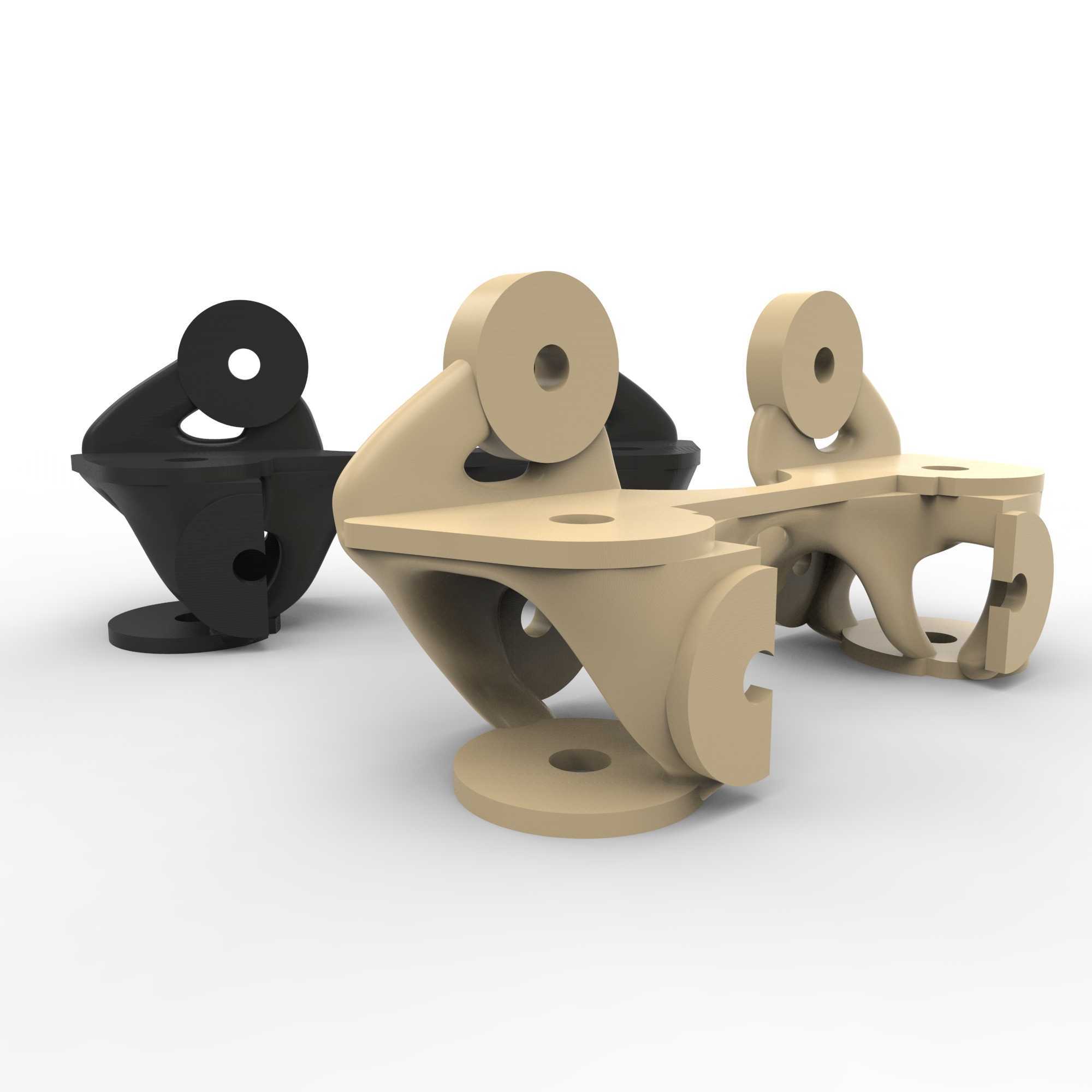

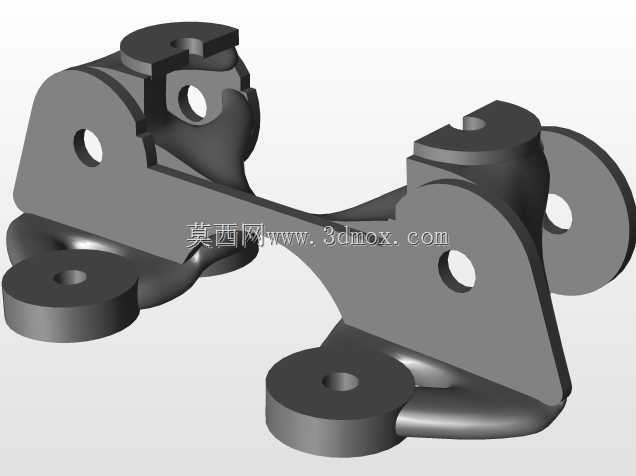

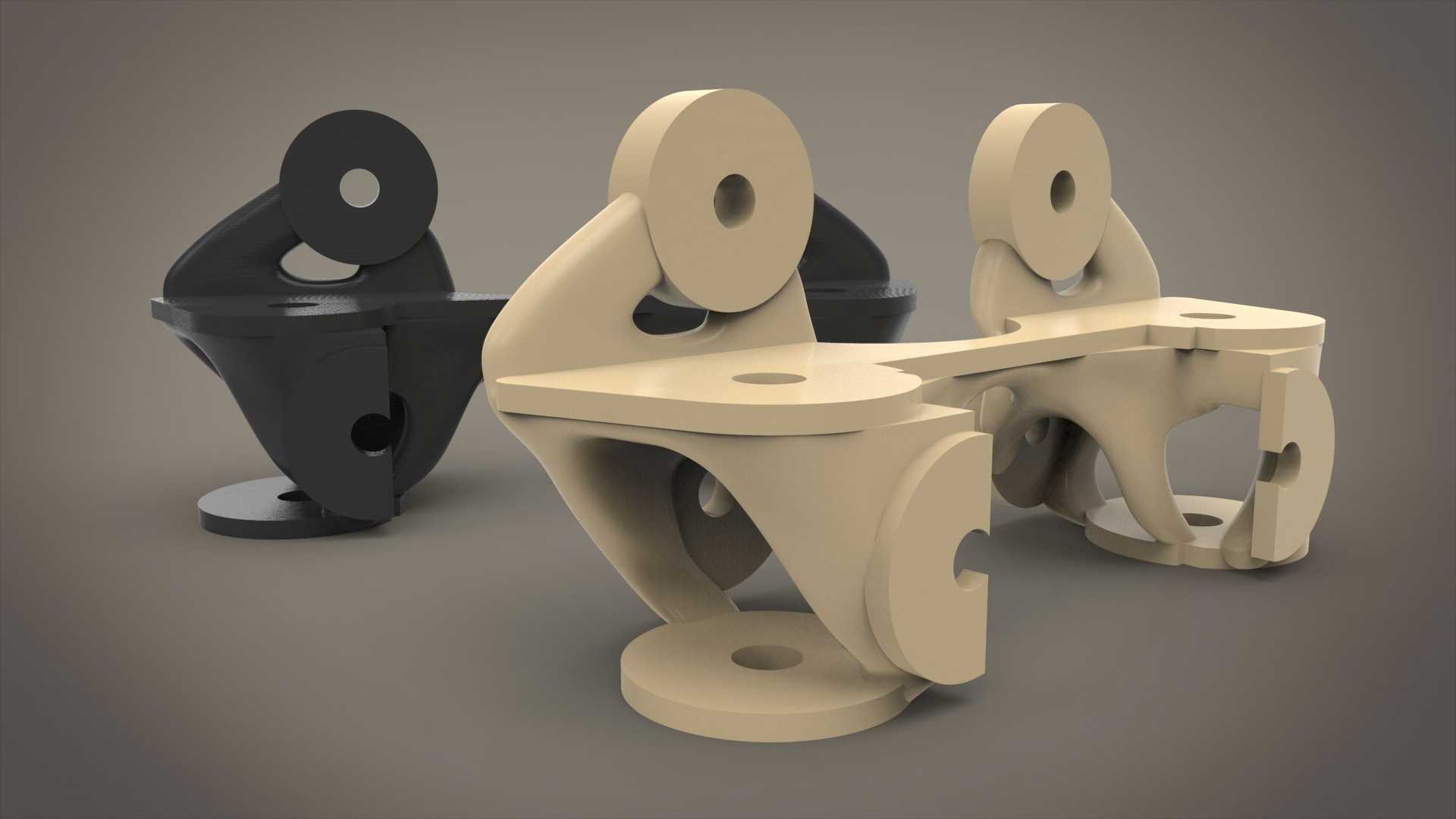

该结构件属于航天运载设备的铰接式支撑连接组件，主要应用于火箭箭体内部管线、小型功能舱段与主承力结构之间的活动连接场景，可在箭体飞行过程中承受气动载荷带来的小幅位移与振动冲击，同时为连接部位提供可靠的转动自由度，避免硬连接在交变载荷下出现应力集中断裂的问题。从结构功能来看，构件两端设置的带孔耳片是核心铰接配合面，可通过销轴与相邻结构形成转动副，中部的桥接承力板负责将两端耳片的载荷均匀传递，底部的圆形安装底座可通过螺栓与主承力梁面完成固定，侧面预留的卡槽结构可用于配套限位卡簧的安装，防止铰接销轴在振动工况下出现轴向窜动。设计过程中优先考虑了航天场景下的轻量化需求，在保证结构强度的前提下，对非承力区域做了大面积的挖空减重处理，所有承力过渡位置均采用大圆弧曲面过渡，避免直角结构带来的应力集中问题，整体结构的受力路径经过多轮拓扑优化，载荷可从底部安装面顺畅传递至两端铰接耳片，不存在冗余的承力死角。从安装边界来看，底部安装座的基准面平面度公差需控制在0.02mm以内，保证安装后与承力面完全贴合，两端铰接耳片的同轴度公差控制在0.015mm，避免销轴安装后出现卡滞问题，构件整体的安装空间需预留足够的转动余量，保证铰接转动过程中不会与周边管线、结构件发生运动干涉。该类结构件在实际使用中需配合耐磨衬套使用，铰接孔内表面需做硬化处理，降低反复转动带来的磨损量，整体结构的抗疲劳性能需满足火箭全飞行周期的载荷循环要求，在交变振动、温度变化的工况下仍能保持稳定的连接精度，不会出现连接松动、形变超差的问题。建模过程中对所有曲面过渡区域做了连续性处理，不存在碎面、尖角等不利于后续加工的结构特征，可直接导入仿真软件做有限元受力分析，也可直接用于后续的机加工编程、3D打印试制环节，结构的壁厚均匀性控制在合理区间，无论是采用金属机加工还是增材制造工艺，都能避免加工过程中出现形变、壁厚不均导致的强度问题。
