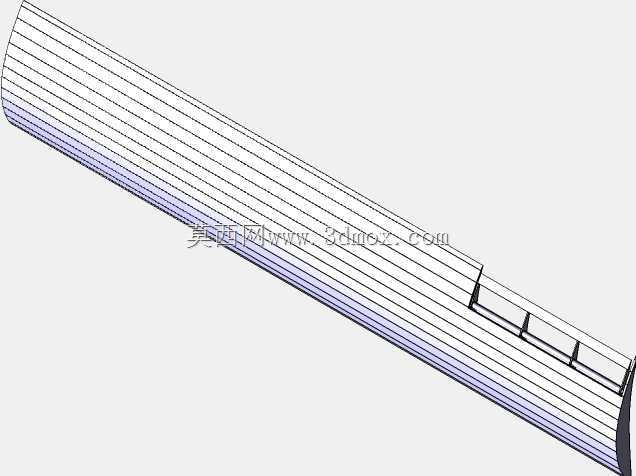

航空飞行器平直翼结构三维设计

该翼结构作为航空飞行器的核心气动承力部件，主要应用于固定翼通用飞行器的升力提供场景，在低速通航飞机、小型无人固定翼飞行器上承担核心气动功能，飞行过程中通过上下翼面的压差为整机提供克服自重的升力，同时兼顾飞行姿态调整过程中的部分气动配平作用。从结构设计思路来看，整体采用等弦长平直翼布局，翼面沿展向设置连续的翼肋支撑结构，外轮廓严格遵循选定低速翼型的型面曲线，保证翼面气流附着效果，降低低速飞行状态下的诱导阻力，翼根位置预留与机身连接的安装接口，接口处设置加强筋结构，用于传递飞行过程中翼面承受的气动弯矩与剪力，避免翼根位置出现应力集中导致的结构失效。翼面后缘设置分段式舵面安装槽位，可适配安装副翼等操纵面，槽位的尺寸边界严格匹配常规小型操纵舵面的安装需求，预留的铰接安装孔位同轴度公差控制在合理范围，保证舵面转动过程中无卡滞、无多余干涉。从安装边界来看，翼根连接端面的平面度满足机身对接的装配要求，展向长度可根据不同飞行器的翼展需求进行参数化调整，翼型最大厚度位置沿弦向的分布符合低速飞行器的气动设计要求，既保证翼面内部有足够空间铺设燃油管路、操纵拉线或者航电设备走线，也能兼顾结构强度与整机重量的平衡。翼面的蒙皮与内部翼肋采用一体化建模逻辑，翼肋沿展向等间距排布，每个翼肋的型面与蒙皮内表面完全贴合，装配时可通过胶接或者铆接的方式实现固定，翼肋上预留的减轻孔在保证结构刚度的前提下尽可能降低构件自重，符合航空结构设计中强度重量比优先的原则。实际应用中，该翼结构可根据飞行器的起飞重量调整翼肋的排布密度与蒙皮厚度，翼尖位置可根据需求加装翼尖小翼结构进一步降低诱导阻力，整体结构的建模过程严格遵循航空结构设计的规范，所有倒角、过渡位置均做了应力缓释处理，避免交变气动载荷作用下出现疲劳裂纹，能够满足常规低速固定翼飞行器的飞行工况使用需求。
