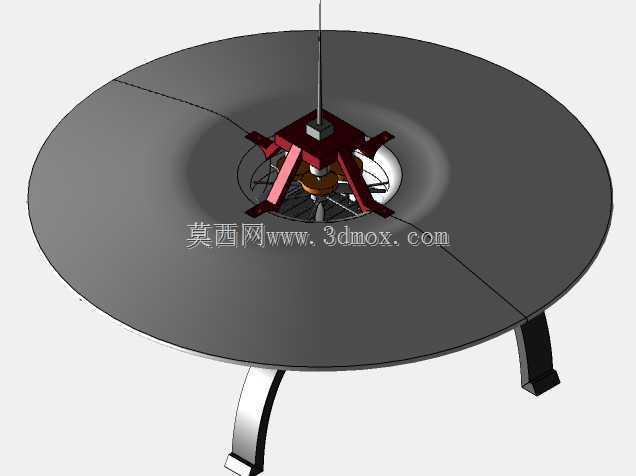

该单翼飞行器结构采用反向旋转螺旋桨作为核心动力输出单元,区别于常规多旋翼飞行器的布局逻辑,整套结构围绕单轴动力输出的力矩平衡做了针对性设计,可用于小型低空侦察、近距航拍场景的概念验证,也可作为航空类教学演示的具象化结构载体,帮助从业者理解单轴旋翼的力矩抵消原理。从结构布局来看,中心动力舱集成了上下两组反向旋转的旋翼安装位,两组旋翼转动时产生的反向扭矩可相互抵消,无需额外设置尾桨结构来平衡机身自旋力矩,相比常规单旋翼带尾桨的直升机结构,能减少尾桨传动带来的动力损耗,整体动力利用效率可得到一定提升。外围的碟形单翼并非传统固定翼的升力面设计,而是在旋翼下洗气流区域做了导流轮廓优化,碟形翼面的曲面弧度经过反复调整,可将旋翼产生的下洗气流做规整导流,减少翼面边缘的气流紊流,同时碟形的外轮廓能在飞行器发生意外碰撞时,避免旋翼直接接触障碍物,提升低空飞行时的结构安全性。起落支撑结构采用三点式支脚布局,支脚的安装位置避开了旋翼下洗的核心气流通道,避免支脚干扰气流场导致升力损失,支脚末端做了加宽的接触端面,可在平整硬质地面完成稳定起降,支脚与中心舱体的连接位置设置了缓冲结构预留位,可根据实际载荷需求加装弹性缓冲元件,吸收着陆时的冲击载荷。中心动力舱的框架采用辐射状支撑筋结构,既可以为旋翼传动组件提供足够的安装刚性,避免高速转动时的结构共振,也能留出足够的走线与设备安装空间,可搭载小型飞控模块、动力电池与传感元件。整套结构的安装边界以中心轴为对称中心,碟形翼面的外轮廓为最大径向尺寸边界,顶部天线为最高安装点位,支脚底部为最低安装点位,所有外露结构均做了圆角过渡处理,减少飞行过程中的空气阻力,同时避免尖锐结构在装配调试过程中造成划伤。在设计过程中,针对反向旋翼的传动同轴度做了公差预留,上下旋翼的转动轴线重合度偏差控制在极小范围内,避免高速转动时产生偏磨与振动,旋翼与中心舱体的连接位置设置了快拆结构,可快速完成旋翼的更换与调试。
- 全部评论(0)
- 模板大小 4.26 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWO
- 软件分类 飞机
