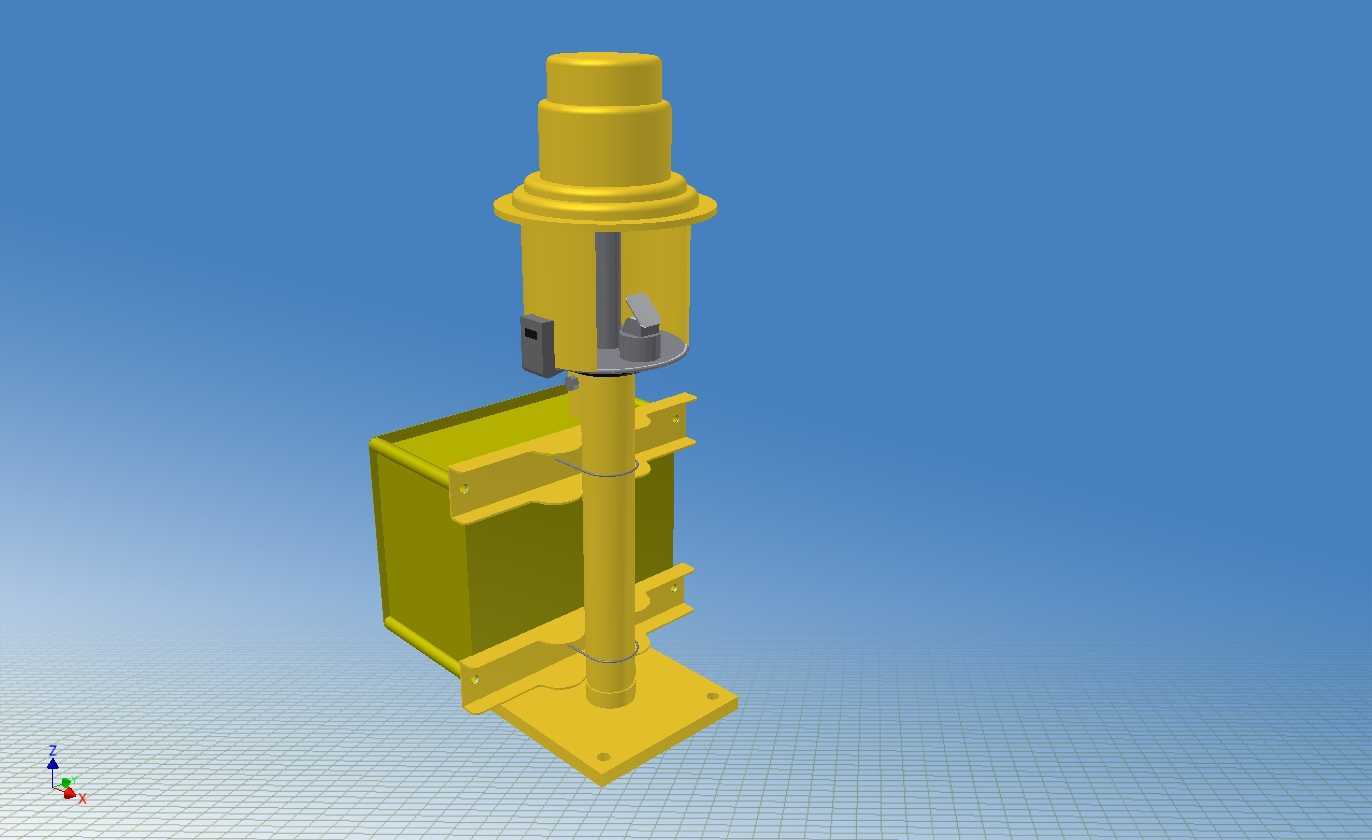

立式安装系统水平校准装置结构

该装置主要应用于工业现场各类需要精准水平基准的设备安装、调试与定期校验场景，常见于生产线设备就位、精密检测平台架设、重型工装夹具调平环节，能够为被测对象提供稳定可靠的水平参照基准，避免因安装面倾斜导致的设备运行磨损加剧、加工精度偏差、检测数据失准等实际工程问题。从结构设计来看，装置采用立式立柱搭配方形安装底板的布局，底板预留四个对称布置的安装孔位，可直接通过螺栓固定在混凝土基础或钢制安装平台上，安装边界适配多数工业现场的预留安装点位，不需要额外加工复杂的适配基座，能大幅缩短现场安装调试的准备周期。立柱中段设置有可调节高度的侧装支架，用于挂载配套的电控或传感组件，支架采用抱箍式锁紧结构，松开锁紧件即可沿立柱轴向调整挂载位置，调整到位后锁紧即可固定，能够适配不同尺寸的挂载部件，也能根据现场安装空间灵活调整组件的布置高度，避免与周边管线、其他设备部件产生干涉。装置上部的校准核心模块采用密封式壳体设计，能够阻隔现场的粉尘、切削液飞溅对内部校准传感元件的侵蚀，壳体侧面预留有接线与调试窗口，日常校准调试不需要完全拆解壳体，打开侧盖即可完成参数调校与线路检查，降低日常维护的操作难度。设计过程中充分考虑了现场工况的复杂性，整体结构的重心沿立柱轴线垂直落在底板中心区域，即使在有轻微振动的生产车间环境中，也能保持足够的放置稳定性，不会因为外部振动导致基准偏移。立柱与底板之间采用加强筋过渡连接，提升整体结构的刚性，避免长期承重后立柱出现倾斜变形，保证校准基准的长期可靠性。侧装的挂载箱体与支架之间采用螺栓紧固连接，结合面设置有定位销孔，初次安装定位后重复拆装不会出现位置偏移，减少重复校准的工作量。装置的所有外露金属部件均做了防腐涂覆处理，能够适应潮湿、多粉尘的工业车间环境，延长设备的实际使用寿命。在实际选型使用时，需要注意安装基础的平面度误差不超过千分之二，固定螺栓需要加装防松垫圈，避免长期运行后螺栓松动导致基准偏差，安装完成后需要先对装置自身进行水平初调，再开展后续的设备校准作业。
