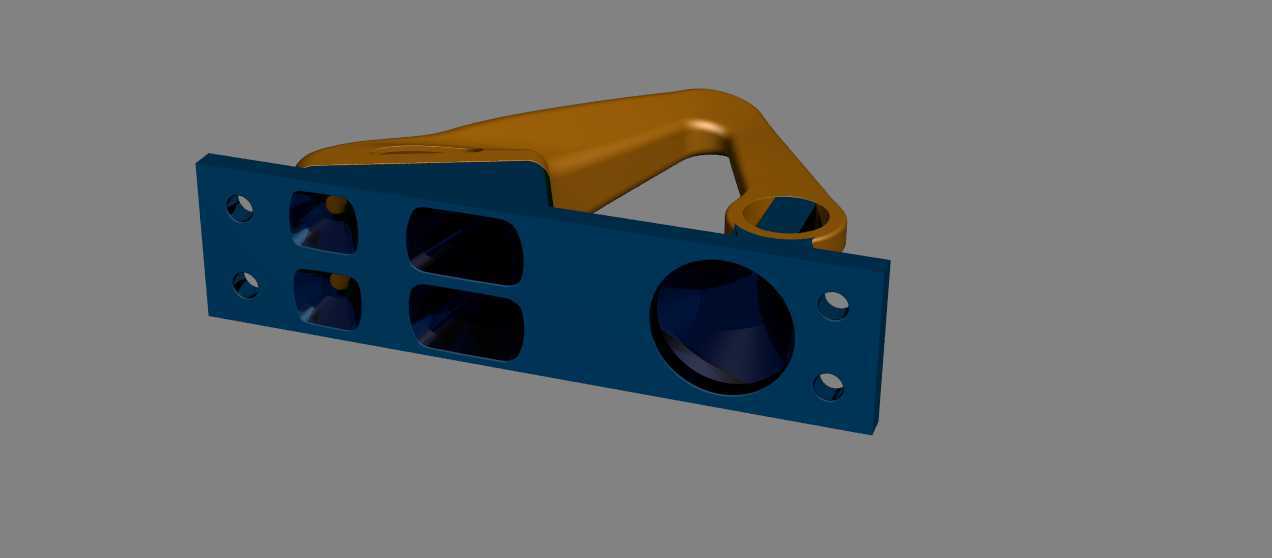

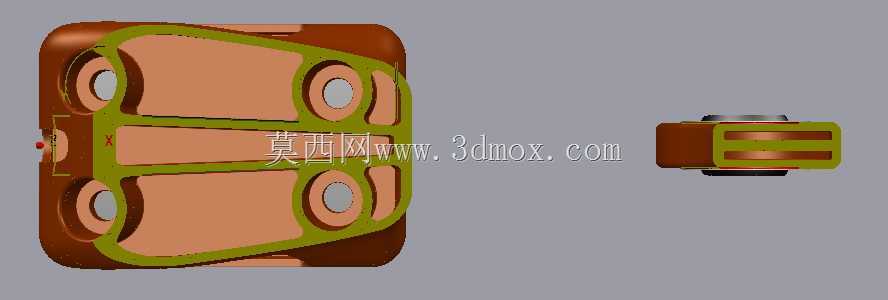

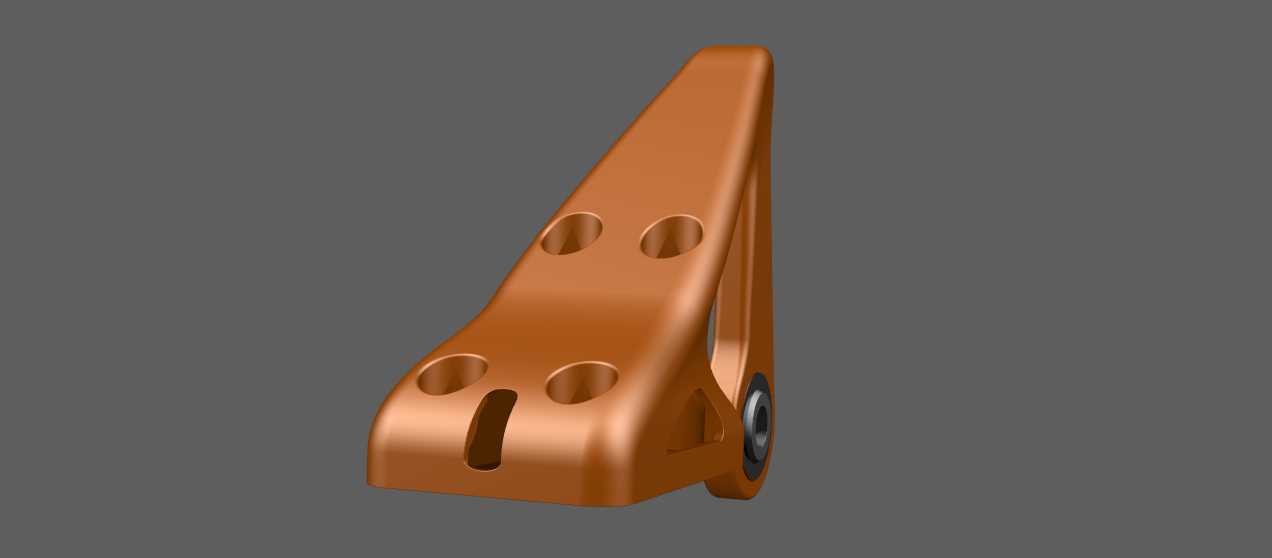

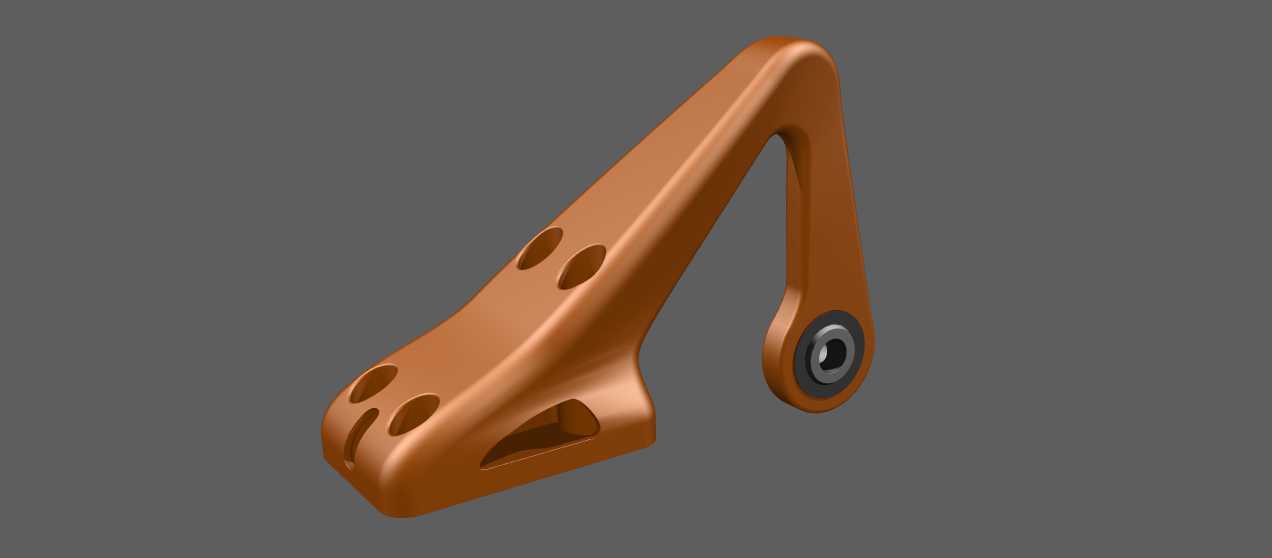

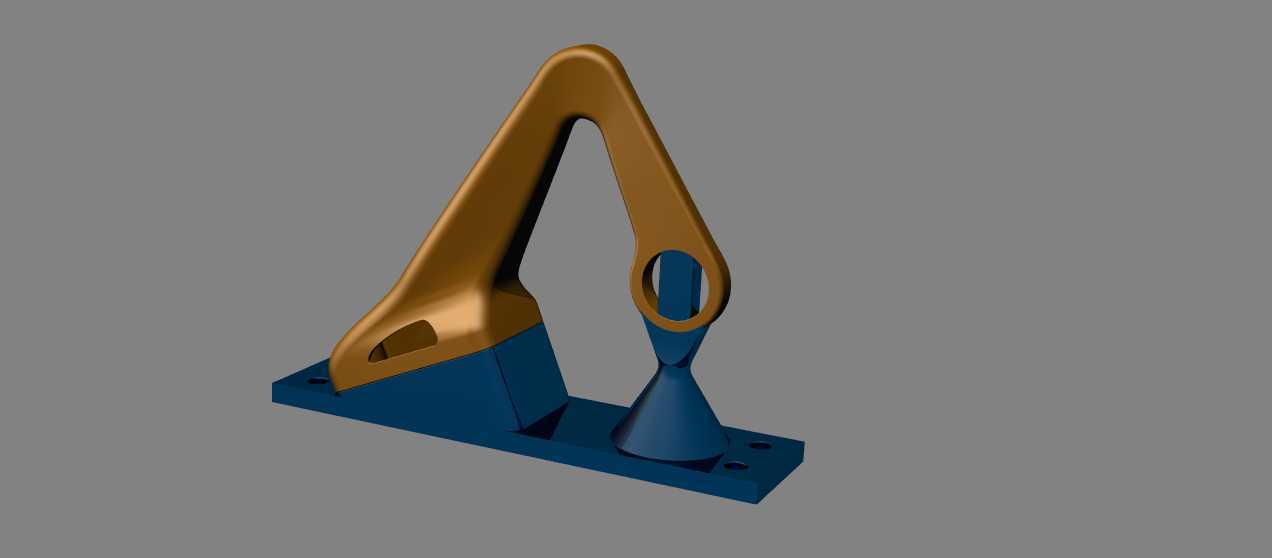

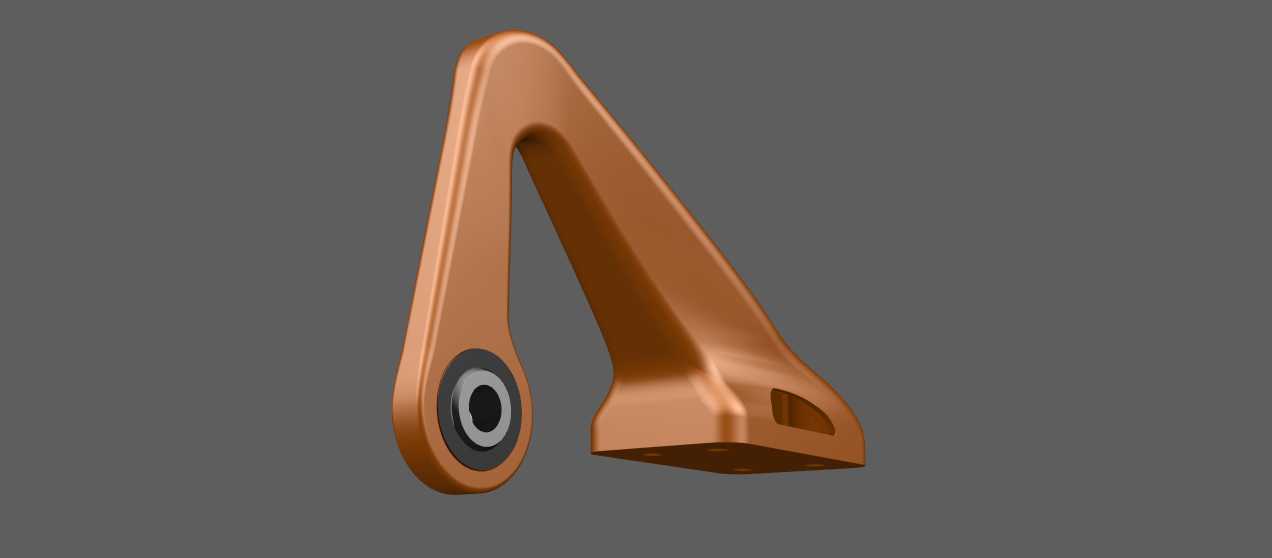

航空用轻量化美制铝合金铰链结构件

这款铝合金铰接构件主要面向航空领域的轻量化连接场景，多用于小型通航飞机、无人机的舱门、检修口盖或者操纵面的活动连接部位，承担开合过程中的载荷传递与铰接定位功能，相比传统钢制铰链能大幅降低结构自重，契合航空装备对减重的严苛要求。从结构设计来看，整体采用一体化铣削成型思路，主体为变截面斜向支撑臂结构，臂身开设多个异形减重孔，在保证整体抗弯、抗扭刚度的前提下最大化去除冗余材料，减重孔的边缘均做了圆弧过渡处理，避免应力集中导致的疲劳失效，这也是航空结构件设计的核心要点之一。构件一端为带多个安装孔的固定基座，安装孔采用沉头设计，可适配沉头铆钉或者螺栓安装，安装后连接件头部不会突出构件表面，减少气动阻力，基座底部的贴合面做了平面度精加工处理，保证安装时与机体结构的贴合精度，避免装配应力。另一端为带衬套的铰接端，内嵌的金属衬套可避免铝合金本体与铰接销轴直接摩擦，提升铰接部位的耐磨性能，延长构件使用寿命，衬套与本体采用过盈压装配合，保证连接可靠性，铰接孔的同轴度公差控制在较高精度等级，避免开合过程中出现卡滞。安装边界方面，固定端的安装孔位按照航空标准件间距设计，可直接适配对应规格的航空紧固件，铰接端的销轴孔径匹配通用航空铰接销轴尺寸，无需额外改制即可完成装配，整体外形的流线型设计也能减少飞行过程中的气动干扰。在实际使用中，这类铝合金铰链需要承受舱门开合的反复载荷，同时还要应对飞行过程中的振动、温度交变等复杂工况，因此设计时在应力集中的拐角位置都做了大圆角过渡，臂身的截面厚度根据有限元应力分析结果做了梯度变化，高应力区域适当加厚，低应力区域做减薄处理，兼顾强度与重量的平衡。铰接部位的衬套选用自润滑材质，可减少日常维护中的润滑需求，适配航空装备低维护成本的使用要求，整体表面做阳极氧化处理，提升铝合金的耐腐蚀性能，适应高空高湿、温差大的使用环境。
