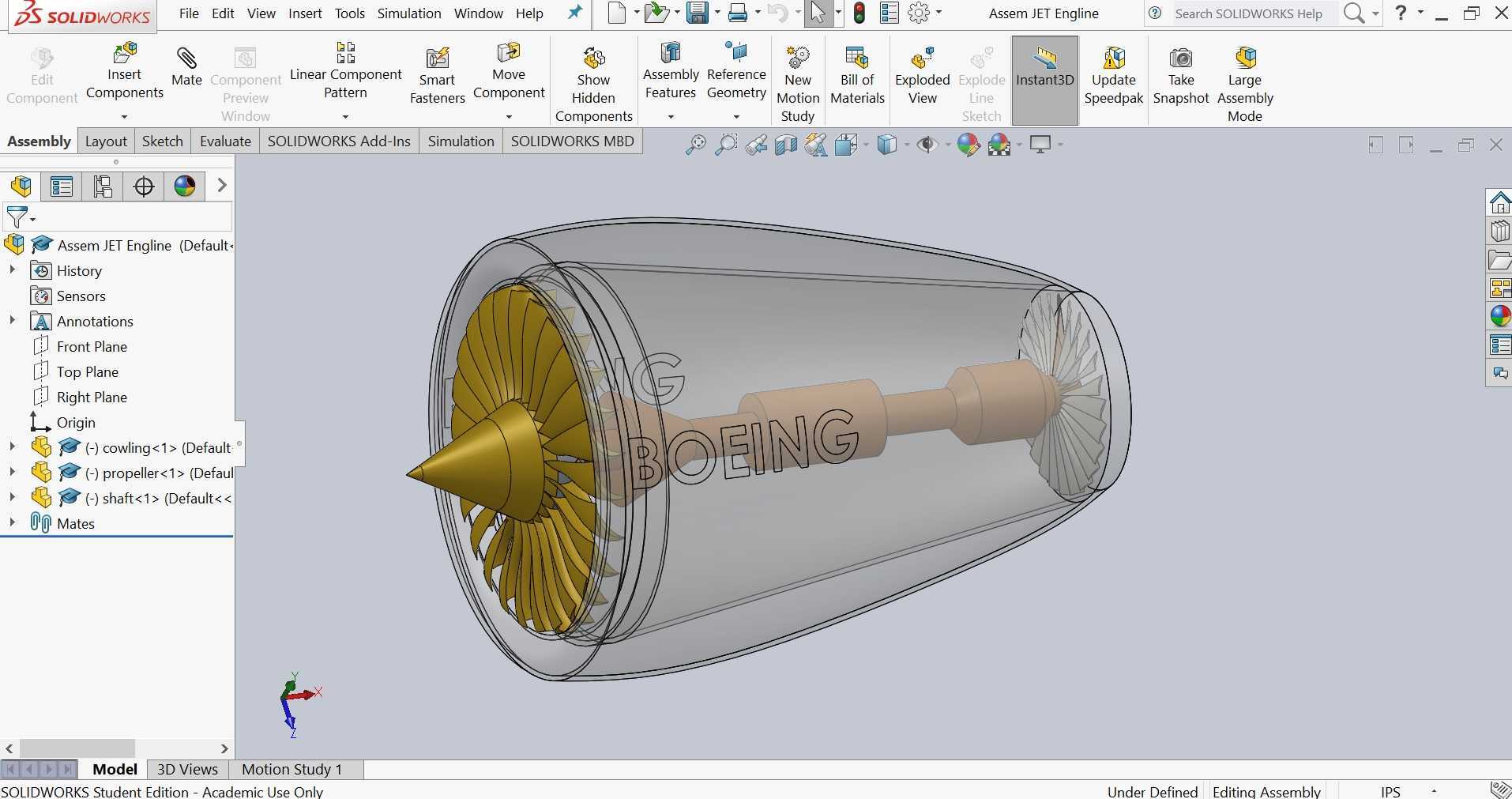

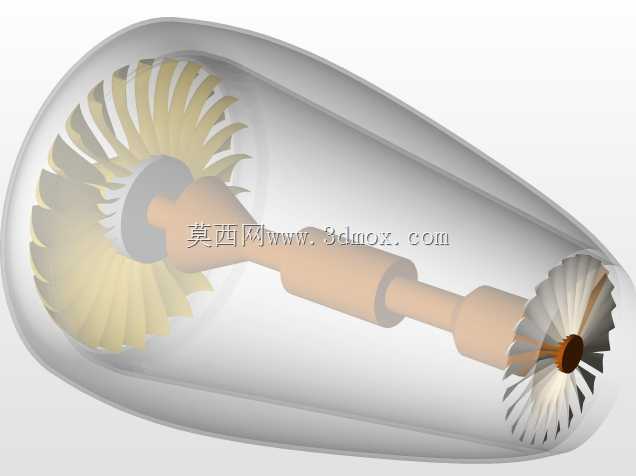

该模型还原了大涵道比涡喷发动机的核心结构组成,采用半透明外壳设计,可直接观测内部转子、涡轮、压气机的排布逻辑,无需拆解即可理清各部件的装配关系。在航空装备研发场景中,这类结构模型可用于新员工培训、原理教学演示,帮助设计人员快速梳理气流从进气道进入后,经低压压气机、高压压气机压缩,进入燃烧室与燃油混合燃烧,再推动高压涡轮、低压涡轮做功,最终从尾喷口喷出产生推力的完整流道逻辑。模型的转子轴系采用同轴分段设计,前端进气锥与一级风扇叶片直接连接,风扇叶片采用翼型截面设计,可在低转速下实现大流量进气,匹配亚音速飞行阶段的进气效率需求;中段轴体连接高低压涡轮段,外壳上的标识对应实际装机时的维护检查点位,可用于机务维修实训时的点位识别训练。从安装边界来看,模型整体为回转体结构,进气端直径大于尾喷端直径,外壳采用流线型锥面过渡,可模拟实际发动机挂装在机翼下方时的气动外形,外部轮廓无突出棱角,匹配机翼吊舱的内部安装空间,轴系的支撑点位对应实际发动机的轴承安装位置,可用于验证转子动平衡测试时的支撑工装设计。设计过程中优先还原了核心功能部件的相对位置,省略了外部管路、附件齿轮箱等非核心结构,重点突出气流通道与转子转动的逻辑关系,半透明外壳的厚度参考实际发动机机匣的壁厚比例设置,内部叶片的数量、扭转角度均参照真实涡扇发动机的参数比例缩放,可用于3D打印制作教学演示教具,也可作为航空科普展项的展示模型,帮助观众直观理解喷气发动机的工作原理。在结构设计验证环节,该模型可用于检查转子与机匣的间隙是否合理,避免转动过程中出现叶片碰磨机匣的问题,轴系的同轴度设计参考了实际发动机的转子支撑方案,采用两点支撑结构,可模拟高转速下的转子挠度变化,为后续的结构优化提供直观的参考依据。
- 上一篇:环形螺旋弹簧弹性构件结构设计
- 下一篇:起重作业用弧形吊钩结构设计
- 全部评论(0)
- 模板大小 1.51 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Rendering
- 软件分类 发动机
