遥控车避震器结构三维设计作品

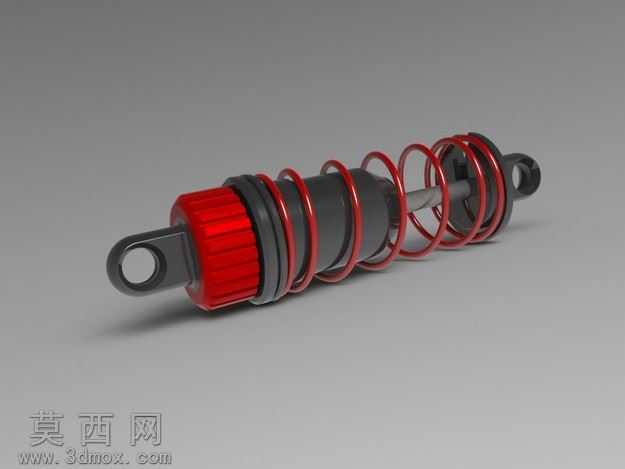

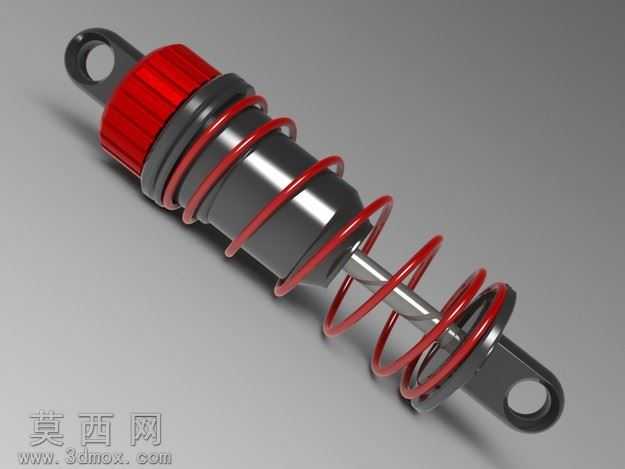

本作品为遥控模型车用避震器的三维建模设计成果，建模过程依托参数化三维设计环境完成，整体遵循真实车用减震器的结构逻辑进行等比例缩放适配，针对遥控车的轻量化使用场景做了结构优化。建模阶段首先完成核心部件的参数绘制：先构建两端的环形安装吊耳结构，吊耳采用一体化成型设计，预留标准安装孔位，保证与遥控车悬挂摆臂、车架的装配契合度；随后搭建阻尼筒体部分，筒体采用分段式结构设计，一端设置带防滑纹理的红色调节旋钮，建模时通过阵列特征还原旋钮表面的竖向防滑齿结构，保证调节阻尼时的操作辨识度与摩擦力，筒体中段设置多道环形密封槽结构，还原真实避震器的密封限位设计，避免阻尼液渗漏的结构逻辑。之后完成螺旋减震弹簧的建模，通过螺旋线扫描特征生成等节距弹簧结构，弹簧两端做并圈磨平处理，贴合筒体与端部限位结构的安装面，保证弹簧受力时的同轴度，避免侧向偏移卡顿。材质与渲染阶段，针对不同部件匹配对应材质属性：调节旋钮与端部密封件采用硬质工程塑料材质，添加细微的磨砂颗粒质感，还原注塑零件的表面触感；阻尼筒体主体采用哑光黑色金属材质，添加轻微的金属反光与细微使用划痕质感，提升真实感；螺旋弹簧采用亮红色金属漆材质，调高反光强度与高光清晰度，突出弹簧的金属弹性质感；两端吊耳采用与筒体一致的哑光金属材质，保证整体视觉协调。渲染阶段采用柔和的影棚布光，主光源从侧上方打亮模型主体，勾勒弹簧的螺旋轮廓与筒体的结构层次，补光弱化暗部死黑，添加柔和的地面接触阴影，让模型呈现出真实的产品展示效果。设计思路上，该避震器模型严格遵循遥控车的实际装配需求，各部件之间保留合理的装配间隙，可实现虚拟装配动画演示，还原避震器压缩、回弹的动态过程，既可以作为遥控车改装设计的参考模型，也可用于机械结构教学中弹簧阻尼减震结构的演示案例，整体建模精度满足3D打印验证、结构装配校验的使用需求，各特征参数可编辑调整，方便使用者根据不同尺寸的遥控车型号修改弹簧刚度、筒体长度、吊耳孔径等参数，适配不同的使用场景。
