P51螺旋桨战斗机仿真外观结构

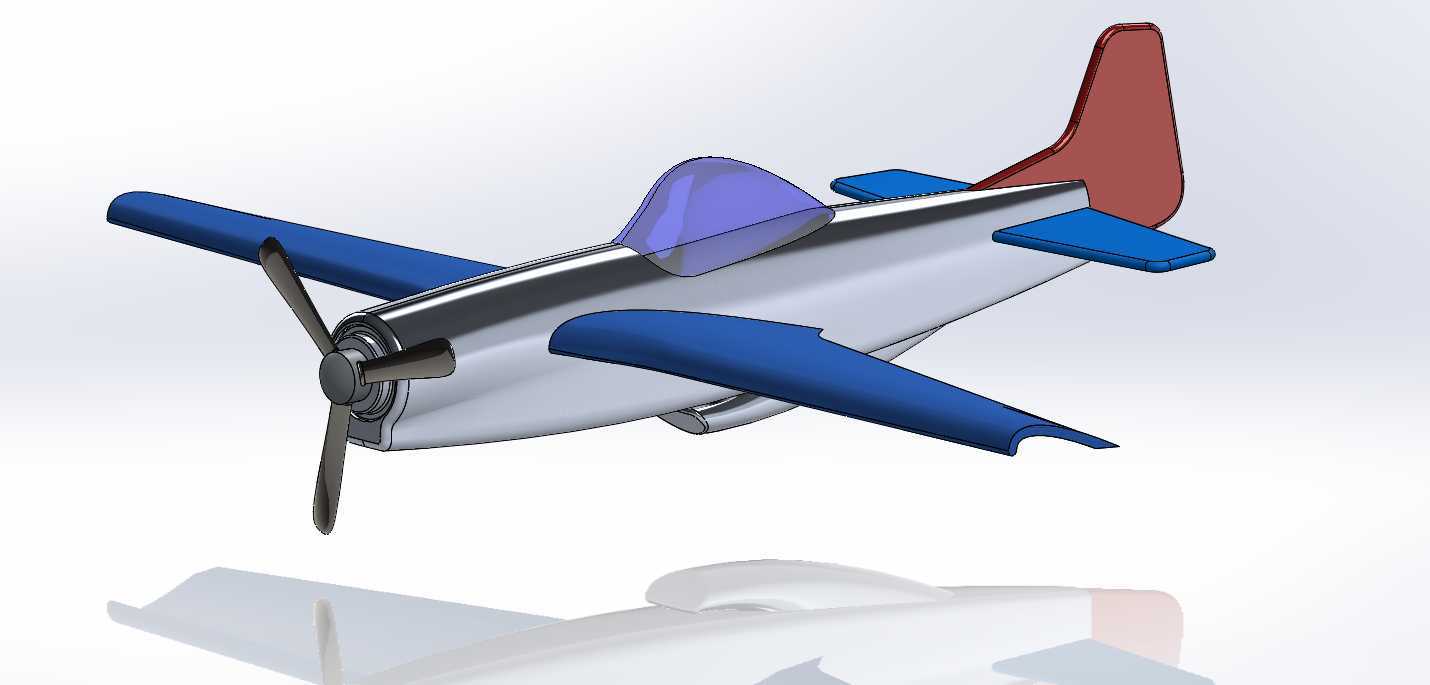

该螺旋桨飞行器的外观结构设计，可覆盖航模教具制作、航空科普展陈、影视道具预制、小型无人机外观改装等多个应用场景，在航空科普领域，这类等比例缩小的战机结构可作为实体教学载体，帮助受众直观理解二战时期活塞式战斗机的气动布局逻辑，避免纯平面图纸带来的认知偏差；在民用航模开发场景中，该结构的曲面分件逻辑可直接作为航模外壳开模的参考依据，减少前期外观逆向的工作量。从功能特性来看，该结构完整还原了P51战机的核心气动部件：三叶螺旋桨采用等距扭转曲面设计，匹配活塞式发动机的拉力输出特性，曲面弧度经过气动优化，可在低转速下提供稳定的轴向拉力；机身采用半硬壳式流线曲面，从机头发动机舱到机尾尾椎的曲面过渡连续顺滑，可有效降低飞行过程中的压差阻力；主翼采用层流翼型设计，机翼后缘设置独立的副翼结构分区，尾翼包含垂直安定面与水平安定面两个独立部分，可满足飞行姿态控制的结构预留需求；座舱盖采用水泡型曲面设计，既还原了真机的视野特性，也为航模改装预留了内部设备的安装空间。设计过程中优先遵循真机的气动布局比例，机头到机尾的长度、主翼展长、垂尾高度的比例严格匹配真机的尺寸参数，避免外观失真；曲面建模阶段优先采用放样、边界凸台等特征构建连续曲面，减少碎面数量，保证后续导出到其他软件做结构细化时不会出现破面问题；各部件的分模线位置设置在曲面曲率变化平缓的区域，方便后续做3D打印或者注塑开模时的脱模处理，不会出现倒扣结构导致的加工障碍。从安装边界来看，机头位置预留了标准的动力安装座平面，可适配常规航模用无刷电机的安装孔位，安装座到螺旋桨桨尖的距离满足螺旋桨旋转的安全间隙，不会出现桨叶碰擦机身的问题；机翼与机身的连接位置设置了定位止口，装配时可快速对齐机翼安装角，保证两侧机翼的安装角度一致，避免飞行过程中出现升力不对称的问题；座舱内部预留了足够的空间，可容纳常规航模的电池、接收机、舵机等电子设备，设备安装位置靠近机身重心点，可减少配重调整的工作量；尾翼的舵面连接位置预留了0.5mm的活动间隙，可满足舵面偏转的角度需求，不会出现舵面与安定面碰擦的问题。整个结构的曲面公差控制在0.1mm以内，各部件的装配间隙均匀，既满足外观仿真的展示需求，也具备实际改装为可飞行航模的结构基础。
